Silindro ng hangin

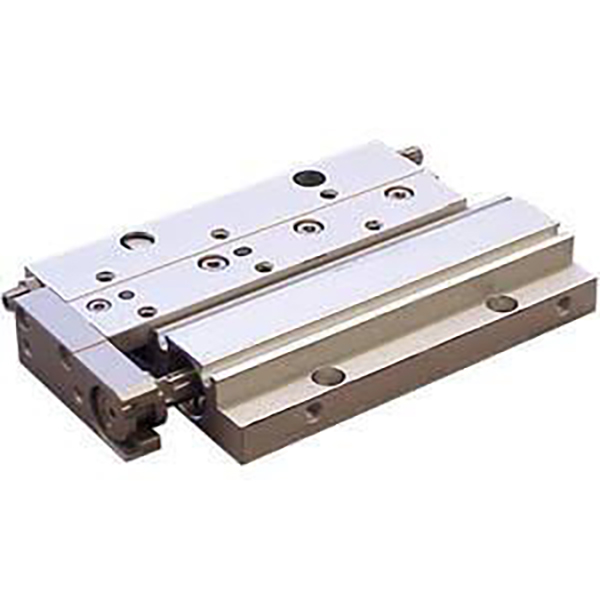

Ang SOLH Richge MXF ultra-thin high-rigidity pneumatic slide table ay maaaring palitan ng SMC MXF series. Ang cylinder at cross roller guide ay nakaayos nang magkatulad, na ang taas ng katawan ay nabawasan ng 40% kumpara sa mga katumbas na modelo ng MXS, perpekto para sa automation equipment na may limitadong vertical clearance. Sinusuportahan nito ang dalawahang pag-mount sa itaas at ibaba na may mga butas sa pagpoposisyon ng pin, ulitin ang katumpakan ng pagpoposisyon ±0.02mm, mga laki ng bore φ8~20mm at maximum na karaniwang stroke na 100mm. Nilagyan ng dual-end polyurethane buffer bilang standard, opsyonal na X10/X11 stroke adjuster at hydraulic buffer. Gumagana ang built-in na magnet sa mga magnetic switch at nagbibigay-daan sa walang langis na long-cycle na operasyon. Malawakang ginagamit para sa medium-load na long-stroke transfer gaya ng 3C module handling, precision pressing at station switching.

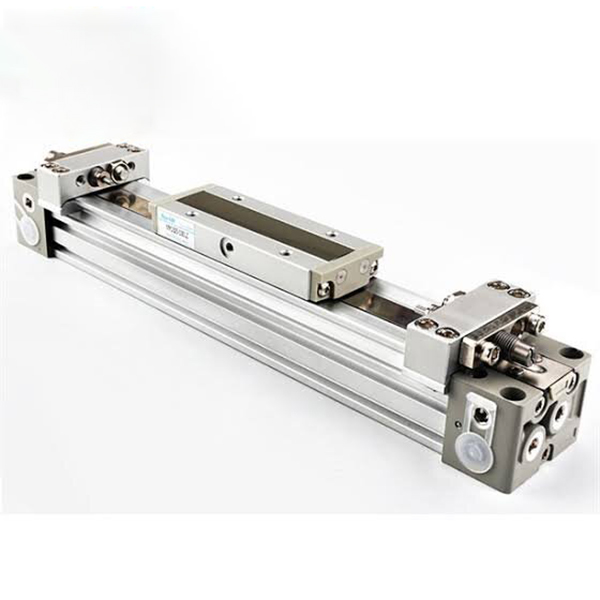

Ang SOLH MY1B na mechanically jointed basic rodless cylinder ay nakakamit ng ganap na interchangeability sa mga kaukulang modelo ng SMC. Nilagyan ng panloob na sealing belt at panlabas na dust-proof belt, kinakansela nito ang panlabas na piston rod, na ang kabuuang haba ng pag-install ay malapit sa epektibong stroke at nakakatipid ng higit sa 50% na espasyo sa layout kumpara sa mga tie rod cylinder. Ang mga sukat ng bore ay mula φ10 hanggang 100mm na may maximum na stroke hanggang 5000mm. Ang slide table ay mahigpit na konektado sa piston na may natitirang baluktot na resistensya, na nagpapahintulot sa direktang pag-mount ng pagkarga nang walang mga pantulong na gabay sa ilalim ng magaan na pagkarga. Ang apat na direksyon na piping (harap, likuran, gilid, ibaba) ay magagamit; natatanto ng mga modelong φ25~40 ang 17% pagbabawas ng timbang. Ang mga karaniwang built-in na adjustable air cushions ay nilagyan, na may opsyonal na panlabas na hydraulic buffer at dual-end stroke adjuster. Ang mga pre-reserved grooves ay umaangkop sa mga D-M9 series na magnetic switch, at walang langis na operasyon ay sinusuportahan para sa malinis na mga workshop. Inuri ayon sa kapasidad ng pagkarga: φ10~20 para sa magaan na tungkulin, φ25~40 para sa medium-light na tungkulin, φ50~63 para sa katamtamang tungkulin, φ80~100 para sa mabigat na tungkulin. Malawakang inilapat sa malayuang paghahatid ng materyal, awtomatikong pag-andar ng pinto, mabigat na workpiece na paglilipat sa machining at long-stroke na pagpoposisyon na nagtutulak sa mga hindi karaniwang linya ng automation bilang isang matipid na unibersal na linear na solusyon sa pagmamaneho.

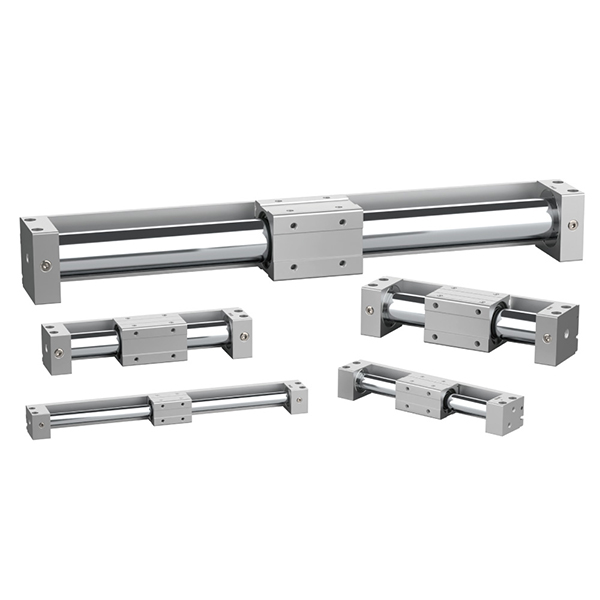

Ang SOLH CY3 magnetic coupling rodless cylinder ay isang upgraded na bersyon ng CY1 series na may ganap na dimensional interchangeability sa mga katapat na SMC. Gumagamit ito ng non-contact magnetic synchronous drive sa pagitan ng panloob na piston at panlabas na slide carriage sa loob ng isang ganap na nakapaloob na bariles upang makamit ang zero air leakage at walang kontaminasyong operasyon. Ang mga sukat ng bore ay mula φ6 hanggang φ63 mm na may maximum na stroke hanggang 5000 mm, pinuputol ang footprint ng installation ng 50% kumpara sa mga conventional tie rod cylinders. Dalawang variant ang available: CY3B basic type na nangangailangan ng mga end bracket at external na gabay upang maiwasan ang sira-sira na load at magnetic decoupling; Ang CY3R direct-mount na bersyon ay naayos nang direkta sa base ng kagamitan upang makatipid ng karagdagang espasyo sa pag-mount. Ang pinahaba na mga singsing na lumalaban sa pagsusuot ay nagpapababa ng pinakamababang presyon sa pagtatrabaho sa 0.12 MPa. Ang mga karaniwang dual-end na rubber buffer ay nilagyan, at ang opsyonal na X160 na high-speed na bersyon ay sumusuporta sa maximum na bilis na 1500 mm/s. Ang mga pre-set na slot ay tumanggap ng D-M9 magnetic switch para sa feedback sa posisyon. Ang karaniwang walang langis na operasyon ay umaangkop sa mga dust-free workshop para sa mga industriyang semiconductors, electronics, medikal at pagkain. Pinangangasiwaan nito ang magaan hanggang katamtamang karga mula 0.5 kg hanggang 40 kg para sa long-distance na paglipat ng workpiece, protective door actuation at compact long-stroke linear motion sa hygienic automation.

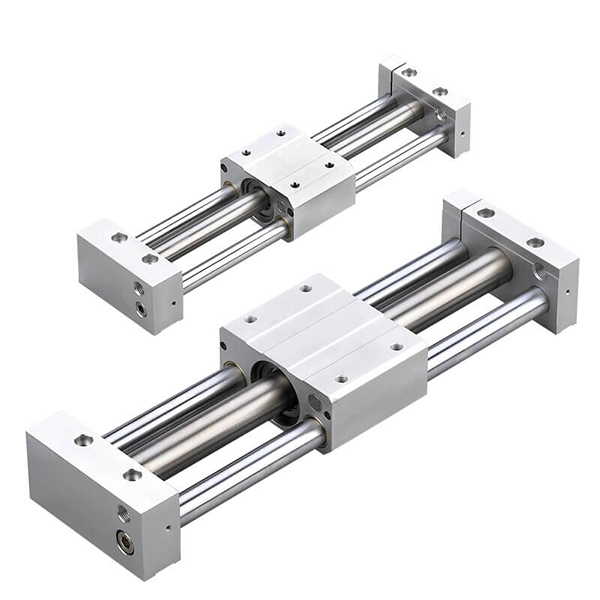

Ang serye ng SOLH CY1 ay isang klasikong matipid na magnetic coupling rodless cylinder, ang hinalinhan ng na-upgrade na serye ng CY3, na ganap na nababago sa mga orihinal na produkto ng SMC CY1. Gumagamit ito ng non-contact magnetic synchronous drive at fully enclosed barrel structure na may zero air leakage, na angkop para sa walang langis na malinis na working environment ng mga industriya ng electronics, medikal at pagkain. Ang mga sukat ng bore ay mula φ6 hanggang 63 mm, karaniwang stroke hanggang 1000 mm at maximum na extended stroke na 1500 mm na may mahusay na pagganap sa gastos. Limang estruktural na bersyon ang magagamit: CY1B pangunahing uri na nangangailangan ng mga panlabas na gabay at dulong bracket; CY1S na may built-in na sliding bearings para sa magaan na pagkarga nang walang karagdagang mga gabay; CY1L ball bearing type para sa makinis na high-frequency reciprocation; CY1H high-precision model na nakakamit ng ±0.02mm na paulit-ulit na katumpakan ng pagpoposisyon; Uri ng low-profile na CY1F na may 29% na binawasan ang kabuuang taas para sa makitid na patayong espasyo sa pag-install. Ang minimum na panimulang presyon ay 0.18MPa, nilagyan ng karaniwang dual-end na rubber buffer at opsyonal na panlabas na hydraulic buffer, tugma sa D-M9 at D-A9 magnetic switch para sa feedback ng signal ng posisyon. Mas mababa ang halaga nito kaysa sa serye ng CY3 at nagsisilbing cost-effective na pagpipilian para sa conventional automation na limitado sa badyet kabilang ang paglilipat ng materyal na malinis sa silid, pagmamaneho ng proteksiyon sa pinto at transportasyon ng medium-long distance na workpiece sa ilalim ng magaan hanggang katamtamang karga mula sa 0.5kg hanggang 40kg.

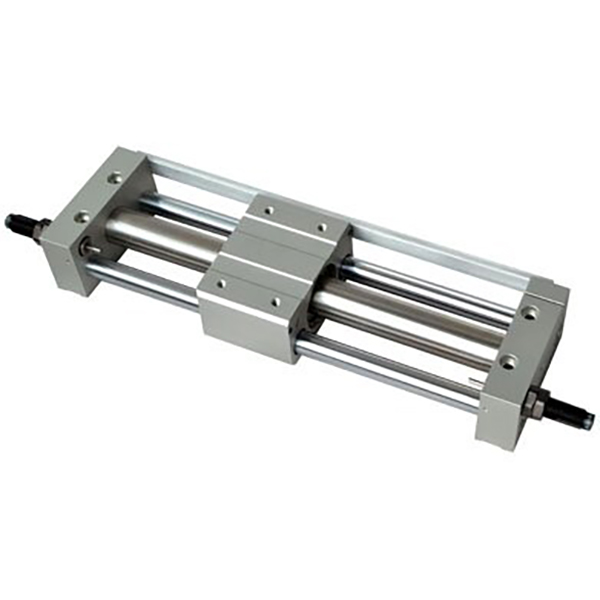

Ang SOLH RM series magnetic coupling rodless cylinder ay idinisenyo upang mapalitan ng Airtac counterparts. Gumagamit ito ng non-contact magnetic synchronous drive at fully enclosed barrel structure para sa zero leakage at dust-free na operasyon, na angkop para sa walang langis na malinis na kapaligiran ng mga industriya ng electronics, medikal at pagkain. Ang mga sukat ng bore ay mula φ10 hanggang φ40 mm na may pinakamataas na stroke na 2000 mm, na tumatakbo sa loob ng malawak na hanay ng temperaturang pang-industriya na -20 ℃~70 ℃ at nagtatampok ng minimum na presyon ng pagsisimula na 0.15 MPa. Apat na structural variant ang available: RMS basic type na walang built-in na gabay na nangangailangan ng mga panlabas na riles at end bracket na may pinakamababang halaga; Ang karaniwang uri ng RMT ay isinama sa mga dual guide rod at sliding bearings upang labanan ang mga ordinaryong lateral load na walang karagdagang mga gabay para sa madaling pag-install; RMTL precision version na may pinalawig na high-precision guide rods na nakakamit ng ±0.1mm na paulit-ulit na katumpakan sa pagpoposisyon; RMH heavy-duty reinforced slide type na may malakas na anti-deflection na kapasidad para sa independent load bearing. Ang mga karaniwang dual-end na rubber buffer ay nilagyan, na may mga opsyonal na adjustable na buffer at panlabas na hydraulic buffer para sa matatag na paggalaw hanggang sa 500 mm/s. Ang mga opsyonal na magnetic switch kit ay tumutugma sa mga sensor ng D-M9 para sa feedback ng signal ng posisyon. Ang mga built-in na istrukturang gumagabay ay nagbabawas ng karagdagang gastos sa pagbili at pagpupulong ng mga panlabas na linear na gabay. Naghahatid ito ng namumukod-tanging pagganap sa gastos kumpara sa serye ng SMC CY1 at CY3, na malawakang ginagamit sa paghahatid ng materyal na malayuan, pag-andar ng proteksiyon sa pinto at pag-aayos ng space-saving ng mga kumbensyonal na tie rod cylinder sa medium-budget na automated na mga linya ng produksyon.

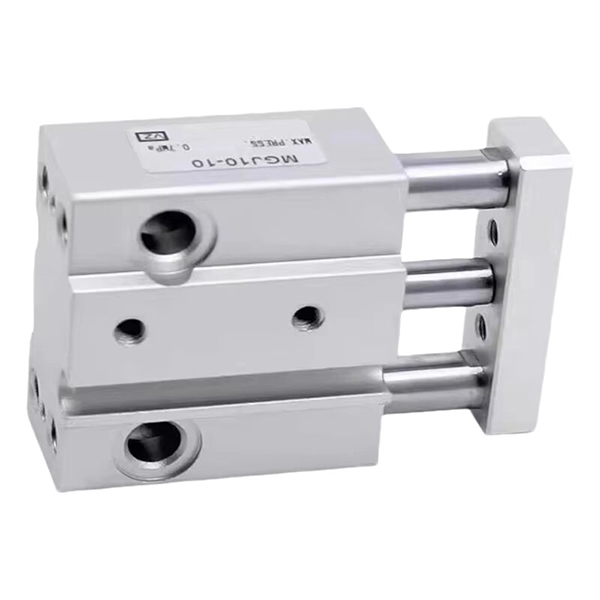

Ang ultra-compact na mini guide rod cylinder ng SOLH MGJ ay ganap na napagpapalit sa mga karaniwang produkto ng SMC, na eksklusibong binuo para sa miniature automation. Nagbibigay lamang ito ng dalawang maliliit na sukat ng bore φ6 mm at φ10 mm na may mga ultra-maikling stroke mula 5 mm hanggang 20 mm. Ang mga built-in na dual guide rod at integrated guide frame ay naghahatid ng ultra-precise na anti-rotation na performance sa loob ng ±0.1°, na pumipigil sa angular displacement sa panahon ng pag-clamping at pag-assemble ng mga micro component. Ang napakagaan na istraktura ay tumitimbang lamang ng 27.3 g para sa modelong MGJ6-5. Pinapadali ng dalawahang mounting surface (baba at likurang bahagi) at single-side na sentralisadong piping at mga kable ang maayos na layout para sa siksik na multi-cylinder na kaayusan. Pag-ampon ng oil-free maintenance-free na istraktura na may dual-end rubber buffers, sinusuportahan nito ang matatag na high-frequency reciprocation sa loob ng -10℃~60℃. Malawakang inilapat sa precision electronic component clamping, PCB positioning, miniature valve actuation ng mga medikal na device, sampling needle lifting, micro displacement adjustment sa semiconductor clean workshops at fine tuning ng optical lenses. Kung ikukumpara sa mga karaniwang MGP compact cylinders, nagtatampok ito ng napakababang kabuuang dimensyon, perpektong nagbibigay-kasiyahan sa micro thrust, limitadong espasyo sa pag-install at high-precision na anti-rotation positioning na hinihingi ng miniature automation.

Ang SOLH MGP series thin compact guide rod cylinder ay dimensionally interchangeable sa mga tunay na produkto ng SMC. Gumagamit ito ng pinagsama-samang istraktura ng cylinder barrel, dual guide rods at precision bearings na may built-in na torsion resistance at malakas na lateral load capacity na walang panlabas na mga accessory sa paggabay. Ang flat slim structure nito ay nakakabawas ng 17%~24% weight kumpara sa mga conventional cylinders, perpektong akma para sa mga compact automation operations tulad ng pagpindot, pagpoposisyon, pag-angat at paglipat ng workpiece. Tatlong sub-type na inuri ayon sa mga bearings ay sumasaklaw sa magkakaibang mga kondisyon sa pagtatrabaho: Ang MGPM na may metal sliding bushing ay nagtatampok ng natitirang wear resistance at dustproof na pagganap para sa mabibigat na lateral load at maalikabok na low-speed cyclic work; Ang MGPL ball bushings ay naghahatid ng napakababang friction at makinis na paggalaw para sa mataas na bilis ng madalas na pagbabalik; Ang MGPA zero-clearance high-precision ball bearings ay nakakamit ng anti-rotation accuracy hanggang ±0.01mm para sa precision fitting at calibration. Ang mga sukat ng bore ay mula φ12 hanggang 100 mm na may karaniwang mga stroke na 5~300 mm. Ang mga karaniwang dual-end na rubber buffer ay nilagyan, habang ang AZ air cushion buffer ay opsyonal para sa mga bore na higit sa 20 mm upang masipsip ang matinding epekto sa panahon ng high-speed heavy-duty na paggalaw. Sinusuportahan ng mga built-in na slot ang direktang pag-install ng D-M9, A93 magnetic switch na walang dagdag na bracket para sa malinis na mga kable. Ang operating pressure ay mula 0.12 MPa hanggang 1.0 MPa na may minimum na actuating pressure na 0.1 MPa sa ilalim ng ambient temperature na -10 ℃~60 ℃. Malawakang naka-deploy sa electronic PCB positioning at pressing, inspection jig lifting, packaging feeding at general automation limiting clamping, ito ay gumaganap bilang isang napaka-versatile integrated guided pneumatic actuator.

Ang SOLH MGQ series na ultra-thin integrated guide rod cylinder ay ganap na napapapalitan ng orihinal na mga detalye ng SMC. Ang pinagsamang istraktura ng cylinder barrel at guide rods ay nagbabawas sa kabuuang kapal ng 50% kumpara sa mga conventional guided cylinders upang lubos na makatipid ng espasyo sa pag-install. Sinasaklaw nito ang mga sukat ng bore φ12~100 mm at mga standard na stroke na 25~250 mm, na inaalok sa dalawang configuration: MGQM carbon alloy slide bearings at MGQL high-precision ball bearings. Ang symmetrical dual guide rod structure ay naghahatid ng natitirang pagtutol sa lateral load, deflection at torsion. Ang MGQL ball bearing version ay nakakamit ng anti-rotation accuracy na ±0.04°~±0.08°, habang ang MGQM slide bearing type ay nagtatampok ng mahusay na wear resistance, dustproof na performance at mga bentahe sa gastos para sa heavy-duty na maalikabok na kondisyon. Kasama sa mga karaniwang configuration ang mga built-in na magnetic ring, dual-end rubber buffer at walang langis na operasyon na walang maintenance. Ang opsyonal na variant ng mataas na temperatura ng XB6 ay gumagana nang tuluy-tuloy hanggang sa 150 ℃. Maramihang mga mounting hole ay nakalaan sa cylinder body; Maaaring i-mount ang mga magnetic switch sa apat na gilid para sa mga bores na ≥32 mm, at sinusuportahan ng mga flanges/foot bracket ang multi-angle assembly. Sa minimum na working pressure na 0.1 MPa, malawak itong ginagamit para sa conveyor line stopper positioning & lifting, PCB ejection at crimping sa 3C electronics, gate actuation para sa packaging machinery at jig jacking. Pinapalitan nito ang hiwalay na silindro kasama ang mga panlabas na pagtitipon ng gabay upang pasimplehin ang mekanikal na disenyo. Kung ikukumpara sa karaniwang MGP at heavy-duty na MGG series, ipinagmamalaki ng MGQ ang thinnest profile at pinakamainam na performance para sa high-precision na operasyon sa limitadong installation space.

Ang SOLH MGG series heavy-duty long-stroke guide rod cylinder ay dimensionally interchangeable na may katumbas na SMC heavy-duty cylinders. Binuo gamit ang isang bilog na bariles kasama ang panlabas na nakaayos na dalawahang malalaking span guide rod, naghahatid ito ng pinakamataas na higpit ng istruktura. Ang lateral load capacity nito ay tatlong beses kaysa sa ordinaryong guided cylinders, iniiwasan ang paglubog ng piston rod sa ilalim ng mahabang stroke at structural deflection sa ilalim ng sira-sira na mabibigat na karga. Ang mga sukat ng bore ay mula φ20 mm hanggang 100 mm na may dalawang bersyon: MGGM carbon alloy sliding bearings at MGGL high-precision ball bearings. Ang maximum na karaniwang stroke ay umabot sa 1300 mm, na labis na lumampas sa limitasyon ng stroke ng serye ng MGP at MGQ. Ang mga dual-end na built-in na hydraulic buffer ay naging pamantayan upang sumipsip ng napakalaking epektong enerhiya na nabuo sa panahon ng long-distance na high-speed na operasyon, na epektibong nagpapababa ng ingay at nagpoprotekta sa mga kagamitan. Ang MGGM sliding bearings ay nagtatampok ng natitirang wear at shock resistance para sa mabibigat na tungkulin na maalikabok na kapaligiran at masinsinang paghinto ng linya ng conveyor; Ang MGGL ball bearings ay nakakaalam ng napakababang friction at makinis na paggalaw na may pinakamataas na anti-rotation accuracy hanggang ±0.02°, perpekto para sa high-precision long-stroke positioning at high-speed cyclic motion. Ang split modular na disenyo ay nagbibigay-daan sa hiwalay na disassembly at pagpapalit ng cylinder barrel at guide assembly para sa murang maintenance. Ang mga magagamit na mounting form ay kinabibilangan ng basic surface mounting at front flange installation; Sinasaklaw ng mga opsyonal na extra ang J-type na stroke adjustment (0~50 mm adjustment range) at XB6 high-temperature variant na gumagana nang matatag sa pagitan ng -10℃ at 150℃. Ang mga built-in na magnetic ring ay karaniwan, na may mga multi-directional grooves para sa flexible magnetic switch fitting. Ang operating pressure ay umaabot sa 0.1~1.0 MPa na may pinakamataas na bilis ng pagpapatakbo hanggang 1000 mm/s. Malawakang inilapat sa mga vertical lifting platform, heavy pallet long-distance transfer, heavy-duty stopper positioning at malaking jig ejection, pinapalitan nito ang pinagsamang solusyon ng mga ordinaryong cylinder at hiwalay na mabibigat na poste ng gabay upang pasimplehin ang mekanikal na disenyo, na nagsisilbing mas gustong pneumatic actuator para sa heavy-load, long-travel at high-impact na mga aplikasyon ng automation.
