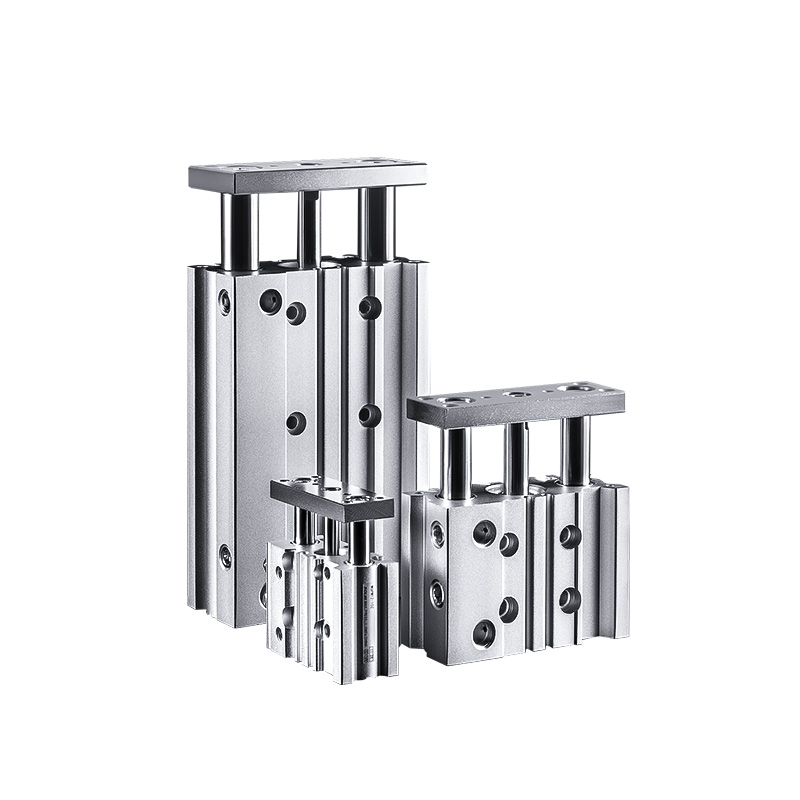

MGP Series Thin Compact Guide Rod Cylinder | High Rigid Non-Rotation Pneumatic Cylinder

Brand: SOLH ng Richge Technology

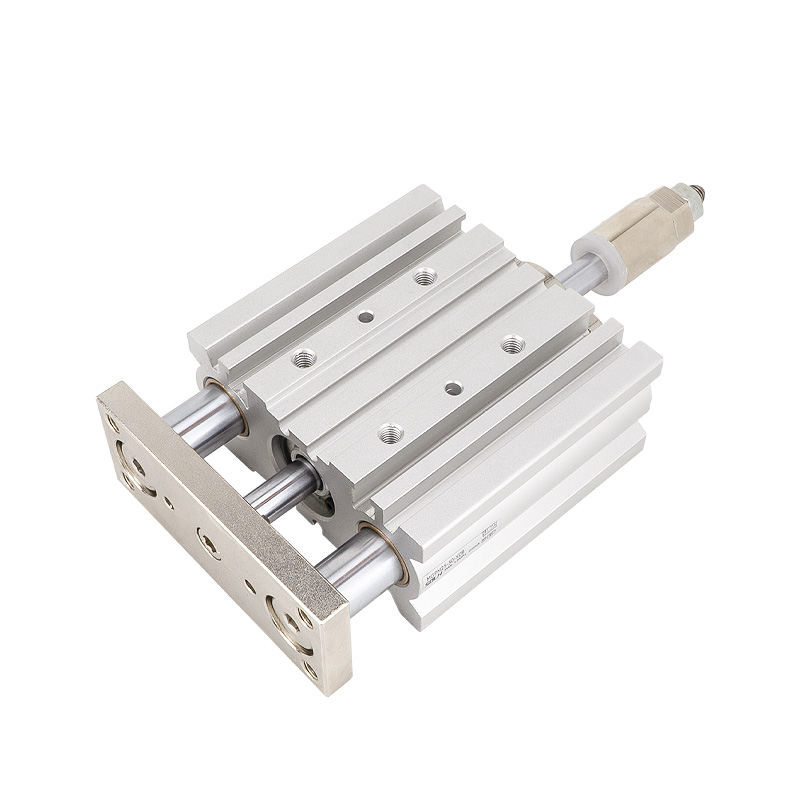

Pangkalahatang-ideya ng Produkto at Mga Tampok na Pang-istruktura

     Ang serye ng SOLH MGP ay isang high-rigidity thin-type dual guide rod cylinder na nagsasama ng cylinder body, dual guide rods at precision bearings. Nagtatampok ng built-in na anti-torsion na pagganap at malakas na lateral load resistance, hindi ito nangangailangan ng panlabas na mekanismo ng paggabay. Sa flat ultra-thin body at magaan na disenyo (nababawasan ang timbang ng 17%~24% kumpara sa mga conventional cylinders), perpektong akma ito sa mga compact automation layout para sa pagpindot, pagpoposisyon, pag-angat at mga sitwasyon sa paglilipat ng workpiece. Tatlong mapapalitang uri ng tindig ang sumasaklaw sa mabigat na tungkulin, mataas na bilis at ultra-katumpakan na mga kondisyon sa pagtatrabaho, na napagtatanto ang buong eksenang unibersal na linear na mga solusyon sa pagmamaneho.

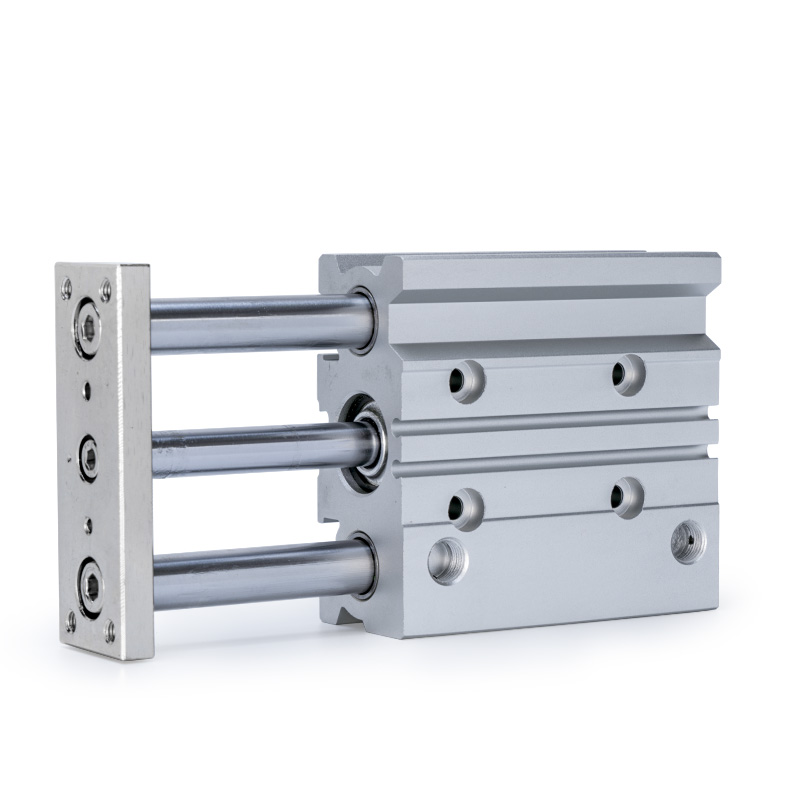

Mga Pangunahing Kalamangan sa Estruktura

• Coaxial Dual Guide Rod Design: Ang piston at dual guide rods ay nagpapatibay ng pinagsamang coaxial layout upang matiyak ang kasabay na operasyon, epektibong inaalis ang pagpapalihis at pamamaluktot sa panahon ng paggalaw at lubos na nagpapabuti sa pangkalahatang katigasan at katatagan.

• Opsyonal na Multi-Type Buffering: Karaniwang dual-end na mga buffer ng goma para sa kumbensyonal na matatag na operasyon; opsyonal na air cushion buffer (uri ng AZ, magagamit para sa bore ≥20mm) upang maalis ang matibay na epekto sa panahon ng high-speed at heavy-load cyclic motion.

• Napakanipis Magaan na Katawan: Ang na-optimize na flat thin structure ay nakakatipid ng espasyo sa pag-install at binabawasan ang kabuuang bigat ng kagamitan, na angkop para sa lubos na pinagsama-samang compact automated na disenyo ng kagamitan.

• Built-In na Magnetic Groove: Nakareserbang guide rod groove para sa direktang pag-install ng magnetic switch nang walang dagdag na bracket, na nagpapagana ng simple at maayos na configuration ng feedback ng signal ng posisyon.

Tatlong Pangunahing Sub-Serye (Pag-uuri ng Tindig at Batayan sa Pagpili ng Susi)

     Ang serye ng MGP ay nahahati sa tatlong sub-modelo batay sa mga panloob na istruktura ng tindig, na sumasaklaw sa mababang-friction na high-speed, wear-resistant heavy-duty at zero-clearance na ultra-precision na mga senaryo, na siyang pangunahing batayan para sa mabilis na pagpili ng modelo.

Kumpletuhin ang Mga Panuntunan sa Pagpapangalan ng Modelo

Halimbawa ng Modelo: MGPM20-50Z-M9B

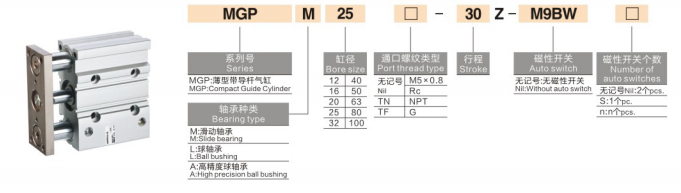

1. Kahulugan ng Segment ng Code

• Code ng Serye: MGP + bearing suffix (M/L/A), na kumakatawan sa thin-type na dual guide rod cylinder na may iba't ibang bearing configuration

• Sukat ng Bore: 12/16/20/25/32/40/50/63/80/100 (mm, buong pamantayang pang-industriya na mga pagtutukoy)

• Haba ng Stroke: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300mm (karaniwang buong saklaw ng stroke)

• Buffer at Configuration ng Magnetic Ring

￮ Z: Karaniwang uri, dual-end rubber buffer + built-in na magnetic ring, tugma sa pag-install ng magnetic switch

￮ AZ: Uri ng air cushion buffer (para lamang sa bore ≥20mm), epektibong lumalaban sa epekto sa panahon ng high-speed at heavy-load na operasyon

￮ Walang panlapi: Kung walang magnetic ring, hindi mai-install ang magnetic switch

• Magnetic Switch: Opsyonal na M9B, A93, D-M9N at iba pang mga modelo, direktang naka-install sa guide rod grooves na walang mga mounting bracket

2.Mga Karaniwang Halimbawa ng Order

• MGPM20-50Z: 20mm bore, 50mm stroke, sliding bearing, karaniwang rubber buffer na may magnetic ring

• MGPL25-100Z-A93: 25mm bore, 100mm stroke, ball bearing high-speed type, na may A93 magnetic switch

• MGPA32-75AZ: 32mm bore, 75mm stroke, high-precision bearing, air cushion buffer para sa high-precision na anti-impact na operasyon

Pangkalahatang Mga Pangunahing Teknikal na Parameter

(Pamantayang kondisyon ng pagsubok: 20 ℃ normal na temperatura, na-rate na presyon ng pagtatrabaho)

• Mode ng Operasyon: Doble-acting reciprocating motion

• Saklaw ng Presyon sa Paggawa: 0.12~1.0MPa; Minimum na panimulang presyon: 0.1MPa

• Presyon ng Katibayan: 1.5MPa

• Ambient Temperatura: -10℃~60℃ (kinakailangan ang kapaligirang walang yelo)

• Bilis ng Operasyon: 50~500mm/s (MGPL max 500mm/s; MGPM/MGPA max 400mm/s)

• Buffer Mode: Karaniwang dual-end rubber buffer; air cushion buffer opsyonal para sa bore 20~100mm

• Katumpakan ng Non-Rotation: MGPM ±0.05~0.07mm; MGPL ±0.03~0.05mm; MGPA ±0.01mm

Detalye ng Laki ng Port

• Bore 12/16mm: M5×0.8

• Bore 20/25/32mm: PT1/8

• Bore 40/50mm: PT1/4

• Bore 63/80/100mm: PT3/8

Theoretical Thrust at Tension Data (@0.5MPa, Unit: N)

Mga Alituntunin sa Mabilis na Pagpili ng Isang Pangungusap

1. Pagpili ng Modelo ng Bearing: Piliin ang MGPM para sa heavy-load, wear-resistant at maalikabok na kapaligiran; piliin ang MGPL para sa high-speed, low-friction at madalas na pagbibisikleta; piliin ang MGPA para sa ultra-precision positioning at high-repeat accuracy demands.

2. Configuration ng Magnetic Ring: Piliin ang Z suffix para sa kagamitan na nangangailangan ng pagtuklas ng posisyon at feedback ng signal; piliin ang non-Z basic type kung walang switch function na kailangan.

3. Pagpili ng Buffer Mode: Mag-ampon ng AZ air cushion buffer para sa high-speed, long-stroke at malaking epekto sa mga kondisyon sa pagtatrabaho; ang karaniwang rubber buffer ay naaangkop para sa mga karaniwang pangkalahatang sitwasyon.

4. Bore at Stroke Matching: Piliin ang naaangkop na laki ng bore ayon sa aktwal na mga kinakailangan sa pagkarga at thrust; Ang karaniwang hanay ng stroke ay 5~300mm upang matugunan ang karamihan sa mga pangangailangan sa automation ng industriya.

Mga Karaniwang Sitwasyon ng Application

• Electronic Automation: Pagpoposisyon ng PCB board, pagpindot ng bahagi, pag-angat ng micro-module at tumpak na pagpupulong ng mga elektronikong bahagi.

• Precision Detection Equipment: Pag-angat ng detection probe, pagpoposisyon at pag-clamping ng workpiece, high-precision na fitting at pagkakalibrate.

• Makinarya sa Packaging at Logistics: Paglilipat ng maikling distansya ng workpiece, pag-jack ng materyal at pagpoposisyon, stable na reciprocating feeding action.

• Pangkalahatang Industrial Automation: Ang mga compact na kagamitan na naglilimita sa pagpoposisyon, pantulong na pagpindot, mababang bilis ng heavy-duty na paikot na operasyon sa maalikabok na mga workshop.

Isang Buod ng Pangungusap

     Pinagsasama ng SOLH MGP series thin compact guide rod cylinder ang tatlong bearing configuration para masakop ang heavy-duty, high-speed at ultra-precision scenario, na nagtatampok ng mataas na rigidity, malakas na lateral load resistance at space-saving na disenyo, na nagsisilbing pinaka versatile universal dual-guide linear driving cylinder para sa industrial automation.
