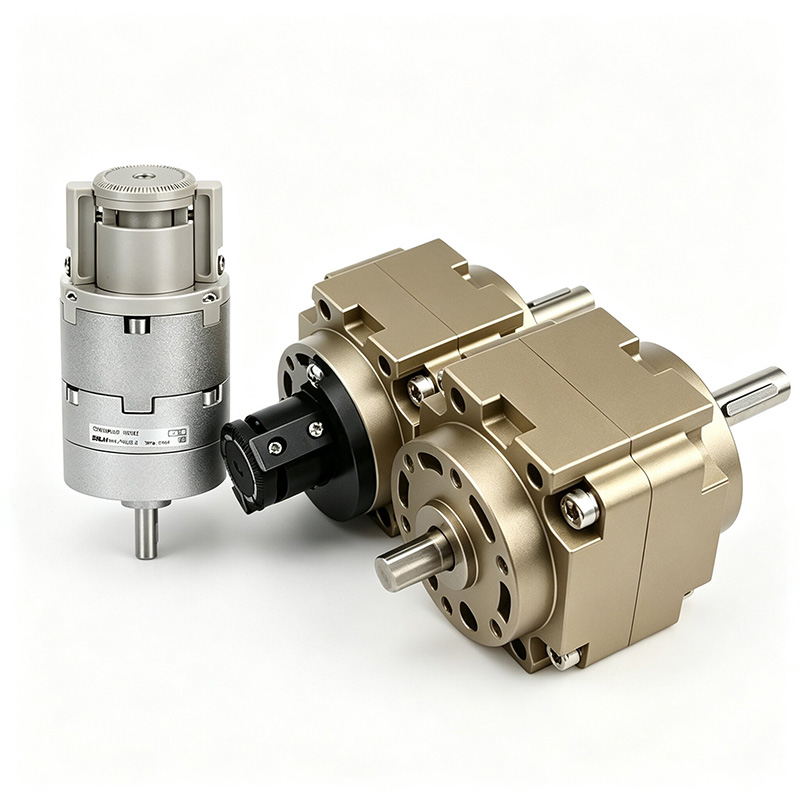

CRB1 / CRB2 Series Vane Type Rotary Actuator

CRB1 / CRB2 Series Vane Type Rotary Actuator (SOLH Interchangeable)

Brand: SOLH ng Richge Technology

Pagpoposisyon ng Produkto at Pangunahing Pagkakaiba ng Serye

     Ang SOLH CRB1 at CRB2 ay mga vane-type na rotary swing cylinder na pinapatakbo ng single/double vanes. Kung walang gear meshing clearance, nagtatampok ang mga ito ng ultra-compact na katawan, mababang rotary inertia at napakabilis na pagtugon.

     -- CRB2 (Maliit na Serye): Bore 10~40mm para sa magaan na pagkarga at makitid na espasyo, compact na magaan na disenyo

     -- CRB1 (Malaking Serye): Bore 50~100mm para sa mabigat na load at mataas na torque, full bearing support na may superior impact resistance

     Single vane max swing angle hanggang 270°/280°, double vane max 90°/100°. Malawakang ginagamit para sa mabilis na rotary flipping, pag-index at pagpoposisyon ng mga istasyon ng automation.

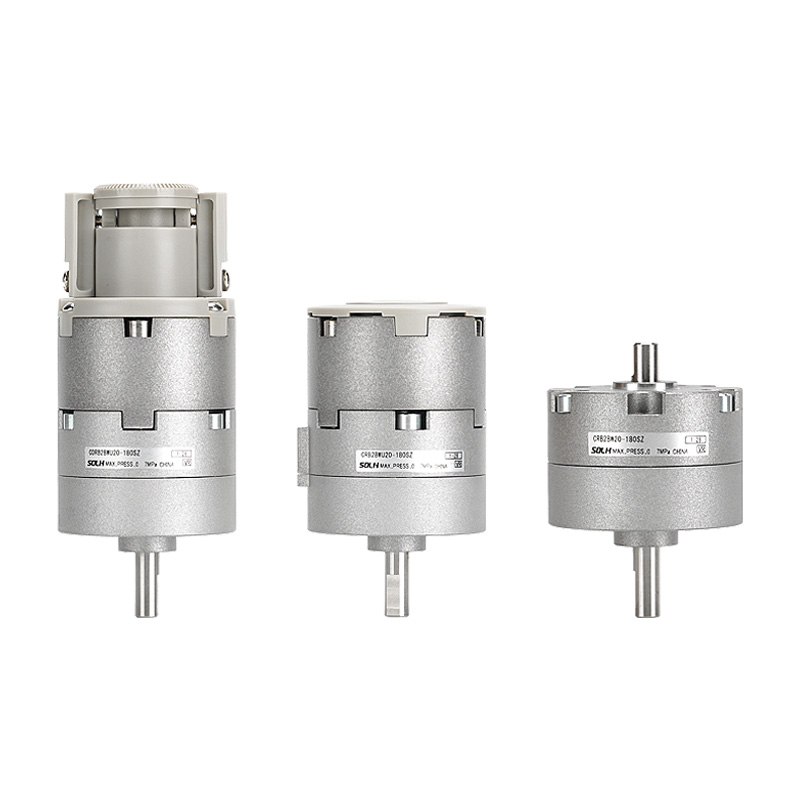

  1. CRB2 Small Standard Series

     -- Mga laki ng bore: 10, 15, 20, 30, 40mm

     -- Mga opsyon sa Vane: S single vane / D double vane

     -- Swing angle: Single vane 90°/180°/270°; Double vane 90°/100°

     -- Mga pangunahing merito: Ultra compact, magaan, mababang startup pressure, side/axial dual porting, opsyonal na angle adjuster at magnetic switch

     -- Mga Aplikasyon: Banayad na pag-load ng high-speed rotation, nakakulong na kagamitan sa espasyo, 3C electronics, packaging, miniature automation

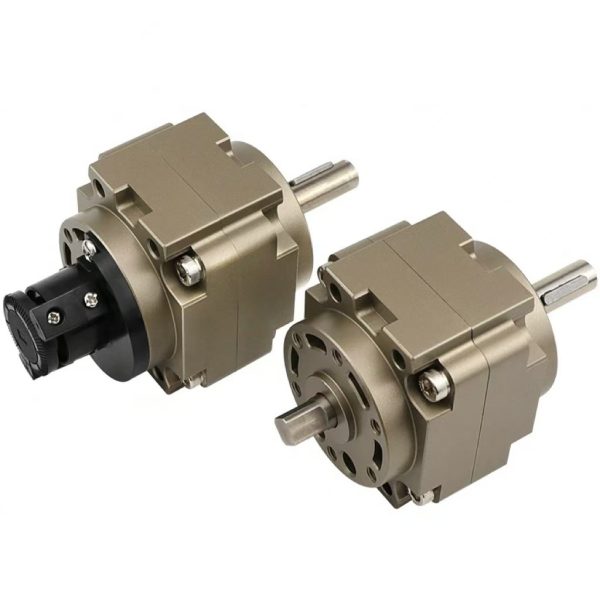

  2. CRB1 Malaking Heavy-Duty Series

     -- Mga laki ng bore: 50, 63, 80, 100mm

     -- Mga opsyon sa Vane: S single vane / D double vane

     -- Swing angle: Single vane 90°/180°/270°/280°; Double vane 90°/100°

     -- Mga pangunahing merito: Mataas na output torque, heavy load bearing, full bearing support, shock resistant, mahabang buhay ng serbisyo

     -- Mga Aplikasyon: Heavy workpiece flipping, malakihang pag-index, mabibigat na rotary fixture, heavy industry assembly lines

Pangkalahatang Core na Teknikal na Pagtutukoy

  1. Pangkalahatang Standard Parameter

  2. Theoretical Output Torque @ 0.5MPa (Core Selection Index)

   2.1 CRB2 Torque Table

   2.2 CRB1 Torque Table

 3 Pinapayagan ang Radial at Axial Load Reference

     -- CRB2-20: Radial 120N, Axial 80N

     -- CRB1-50: Radial 245N, Axial 196N

     -- CRB1-100: Radial 588N, Axial 490N

Panloob na Istraktura at Prinsipyo sa Paggawa ng Vane

  1. Pangunahing bahagi: Cylinder body, single/double rotary vane, output shaft, sealing assembly, end rubber buffer, angle adjustment bolts

  2. Gumaganang lohika: Ang naka-compress na hangin ay pumapasok sa isang silid upang itulak ang vane upang paikutin sa paligid ng gitnang baras habang ang kabaligtaran ng silid ay nauubos.

     -- Double vane: Nadoble ang torque, limitadong anggulo ng swing ≤100°

     -- Single vane: Mas malawak na hanay ng swing hanggang 270°

  3. Mga Natatanging Pangunahing Kalamangan

     -- Walang istraktura ng gear at rack, zero backlash, makinis na tahimik na pag-ikot nang walang impact vibration

     -- Ultra compact na outline, mababang rotary inertia, napakabilis na tugon (90° rotation < 0.1s)

    -- Opsyonal hollow through shaft, maginhawa para sa internal tubing at wiring routing

     -- Dual end fine-tune bolts para sa stroke limit; single vane adjustable 0~270°, double vane 0~90°

Kumpletuhin ang Model Coding Rules

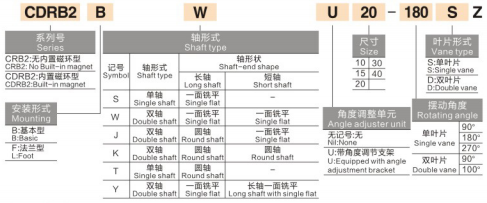

  1. Halimbawa ng Modelong CRB2: CRB2BW20-180SZ

     -- CRB2 = Maliit na vane rotary actuator series

     -- B = Basic flange mount; L = Mount bracket sa paa

     -- W = Dobleng pinahabang baras; blangko = Single shaft

     -- 20 = Sukat ng bore (10/15/20/30/40)

     -- 180 = Swing angle (90/180/270)

     -- S = Single vane; D = Double vane

     -- Z = Nilagyan ng angle adjustment unit; blangko = pamantayan na walang adjuster

          Prefix CDRB2 = Built-in na magnetic ring para sa pag-install ng magnetic switch

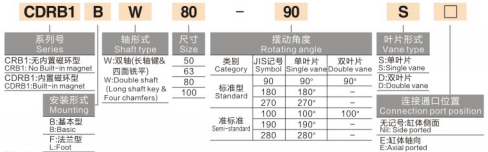

  2. Halimbawa ng Modelong CRB1: CRB1BW50-90D

     -- CRB1 = Malaking heavy-duty na vane rotary series

     -- B = Pangunahing mount; W = Dobleng baras

     -- 50 = Sukat ng bore (50/63/80/100)

     -- 90 = Swing angle (90/180/270/280)

     -- D = Double vane; S = Single vane

        Prefix CDRB1 = Magnetic ring integrated model

Step-by-Step na Gabay sa Pagpili at Industrial Application

  1. Mga Panuntunan sa Priyoridad sa Pagpili

     -- Torque at dimensyon split: Banayad na load makitid na espasyo → CRB2 (10~40); Malakas na pag-ikot ng mataas na torque → CRB1 (50~100)

     -- Kinakailangan ang swing angle: Pag-ikot ng higit sa 90° → Single vane S; Max torque sa loob ng 90° → Double vane D

     -- Precision at speed trade-off: Vane type zero backlash, repeat positioning ±0.1°, perpekto para sa high-speed light-duty; Mas gusto ng mabigat na high-precision bearing load ang MSQ rack-pinion rotary table

     -- Mga opsyon sa pag-andar: Kailangan ang limitasyon ng pinong anggulo – piliin ang suffix Z angle adjust unit; Kinakailangan ang feedback sa posisyon ng PLC - piliin ang CDRB magnetic integrated model

  2. Mga Karaniwang Sitwasyon sa Aplikasyon

     -- Mga light-duty na linya: Electronic component flipping, label rotating, bottle cap tightening, miniature material sorting

     -- Mga istasyon ng mabibigat na tungkulin: Malaking workpiece 90°/180° turnover, pag-index ng linya ng pagpupulong, mabibigat na rotary clamping fixture

     -- Pangkalahatang mga industriya: Pag-iimpake, pag-print, pagproseso ng pagkain na ganap na awtomatikong umiikot na mga istasyon ng pagpoposisyon

Paghahambing ng Pagganap: CRB Vane VS MSQ Rack & Pinion Rotary Actuator

Isang Pangungusap

     SummarySOLH CRB2 small light-duty at CRB1 heavy-duty vane-type rotary actuators ay gumagamit ng zero-backlash single/double vane drive na may opsyonal na angle adjuster at magnetic switch variant na CDRB, na nagtatampok ng mabilis na low-inertia na pag-ikot mula 0.05~24N·m torque, perpekto para sa mga high-speed na electronic flipping at clamping na mga linya ng automation
