HLS / HLSL Series Twin-Shaft Precision Slide Cylinder (Uri ng Cross Roller Guide)

Brand:SOLH ng Richge Technology

Pagpoposisyon ng Produkto

     Ang SOLH HLS / HLSL series na twin-shaft precision slide cylinder ay gumagamit ng cross roller linear guide bilang pangunahing bahagi ng paggabay. Kung ikukumpara sa HLQ recirculating ball slide cylinders, naghahatid ito ng mas mataas na tigas, superyor na repeat positioning accuracy at mas malakas na resistensya sa mga sira-sirang side load, perpektong tumutugma sa heavy-load, ultra-precision assembly at mga proseso ng automation ng pagpoposisyon.

Pag-uuri ng Serye: HLS VS HLSL

     -- HLS Standard Type: Cylinder body na naka-install sa isang gilid ng slide carriage, compact na pangkalahatang lapad. Angkop para sa limitadong espasyo sa pag-install, katamtamang maliit na mga kondisyon ng pagkarga na walang halatang sira-sira na offset load.

     -- HLSL Symmetrical Type: Cylinder centered between two parallel cross roller guides, uniform force distribution, lubhang pinahusay na rigidity at heavy load capacity. Unang pagpipilian para sa mabigat na pagkarga, sira-sira na pagkarga, at napakataas na katumpakan na mga senaryo sa pagtatrabaho.

Talahanayan ng Pangunahing Teknikal na Ispesipikasyon

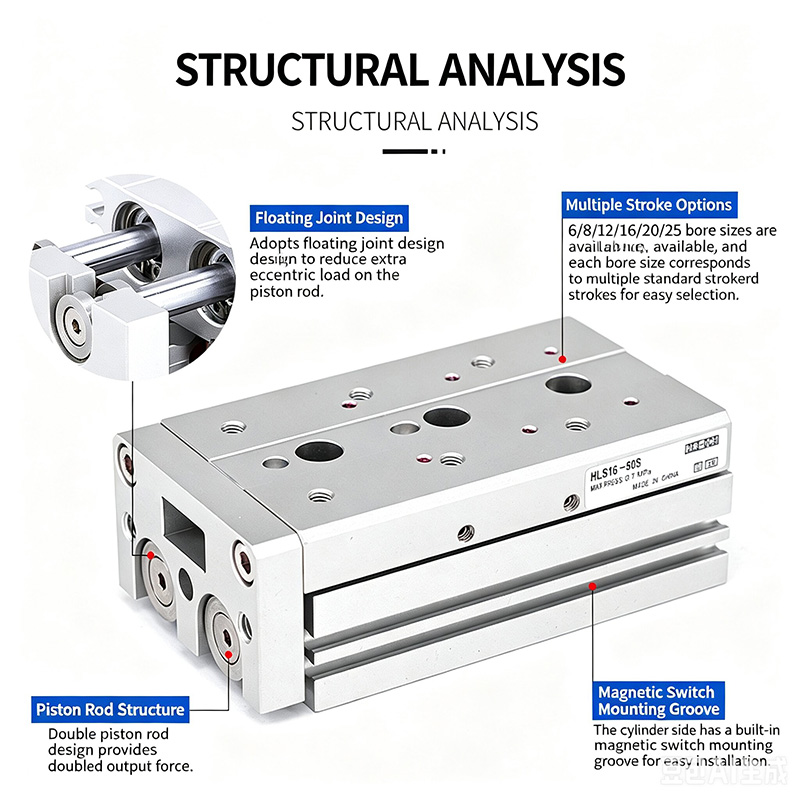

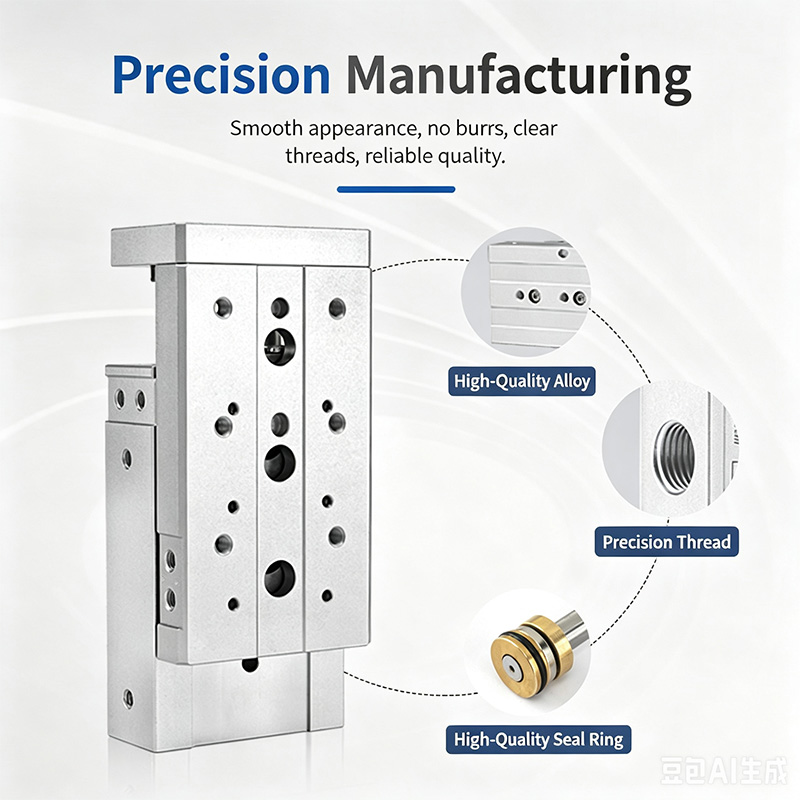

Structural at Core Performance Advantages

  1. Cross Roller Linear Guide (Roller Line Contact Design)

     -- Line contact bearing structure ay nagbibigay ng matinding tigas, namumukod-tanging straightness at anti-rotation precision, malakas na impact resistance at stable na operasyon sa ilalim ng mabigat na karga. Pinagsamang one-piece guide carriage na disenyo na may ultra-low friction, ultra-smooth na paggalaw at pinahabang ikot ng serbisyo.

  2. Built-In Floating Joint

    -- Ang nababanat na lumulutang na koneksyon sa pagitan ng piston rod at slide platform ay nag-offset ng lateral force at sira-sira na torque, na iniiwasan ang pagpapalihis ng piston rod at labis na pinsala.

  3. Twin Parallel Piston Rods

    -- Double thrust output, mahusay na anti-torsion na pagganap, nagpapanatili ng mataas na katumpakan sa pagpoposisyon sa ilalim ng naka-load na estado.

  4. Multi-Directional Universal Mounting

     -- Tapped mounting hole machined sa ibaba, harap at gilid ibabaw para sa 3-direksyon installation; pre-machined sa base para sa mabilis na tumpak na pagpoposisyon.

  5. 3-Side Tooling Mount Surfaces

     -- Tapped fixture mounting hole sa slide top at front face, paghanap ng mga pin hole sa slider top plane para magarantiya ang repeatable jig positioning precision.

  6. Pre-Machined Sensor Installing Grooves

     -- Mga karaniwang sliding slot sa cylinder side para sa flexible na pag-install at pagsasaayos ng posisyon ng mga magnetic switch.

  7. Iba't-ibang Buffer at Limit Stop Options

     -- Ang nakapirming air buffer, adjustable air buffer (A/AS/AF), hydraulic shock absorber buffer (B/BF) at maramihang panlabas na mechanical limit stop block ay mga opsyonal na kumbinasyon.

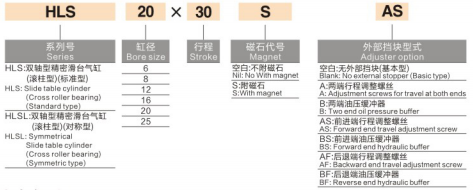

Karaniwang Panuntunan sa Pagpapangalan ng Modelo

  1. Halimbawang Modelo: HLS20×30SAS

     -- HLS = Standard side cylinder series; HLSL = Symmetrical centered high-rigidity series

     -- 20 = Cylinder bore diameter (mm)

     -- 30 = Na-rate na haba ng stroke (mm)

     -- S = Built-in na permanenteng magnetic ring (karaniwang factory configuration)

     -- A = Adjustable air buffer sa magkabilang dulo

        AS = Adjustable air buffer lamang sa forward stroke end

        AF = Adjustable air buffer lamang sa return stroke end

     -- B = Hydraulic oil buffer sa magkabilang dulo

        BF = Hydraulic oil buffer lamang sa return stroke end

Theoretical Output Thrust Table (Yunit: N)

Mga Alituntunin sa Pagpili at Mga Karaniwang Sitwasyon ng Application

  1. Mga Mungkahi sa Pagpili

     -- HLS Standard Model: Compact installation space, medium-small load, walang halatang sira-sira na offset load

     -- HLSL Symmetrical Model: Priyoridad na pagpili para sa mabigat na pagkarga, sira-sira na side load, napakataas na tigas at ultra-precision na mga kinakailangan sa pagpoposisyon

  2. Karaniwang Industrial Application

     -- Precision assembly, awtomatikong pagpoposisyon, pneumatic clamping at workpiece transfer station

     -- Mga linya ng produksyon ng semiconductor at electronic automation

     -- High-precision testing inspection instruments, medical automation equipment, machine tool fixture mechanisms

Isang Buod ng Pangungusap

     Ang SOLH HLS/HLSL cross roller twin-shaft slide cylinder ay gumagamit ng high-rigidity line-contact cross roller guide na may dalawahang standard/symmetrical na variant, nilagyan ng opsyonal na air/hydraulic buffer at anti-eccentric floating joint na disenyo, ang premium heavy-duty ultra-precision linear actuator para sa semiconductor, medikal at high-load na precision na kagamitan.
