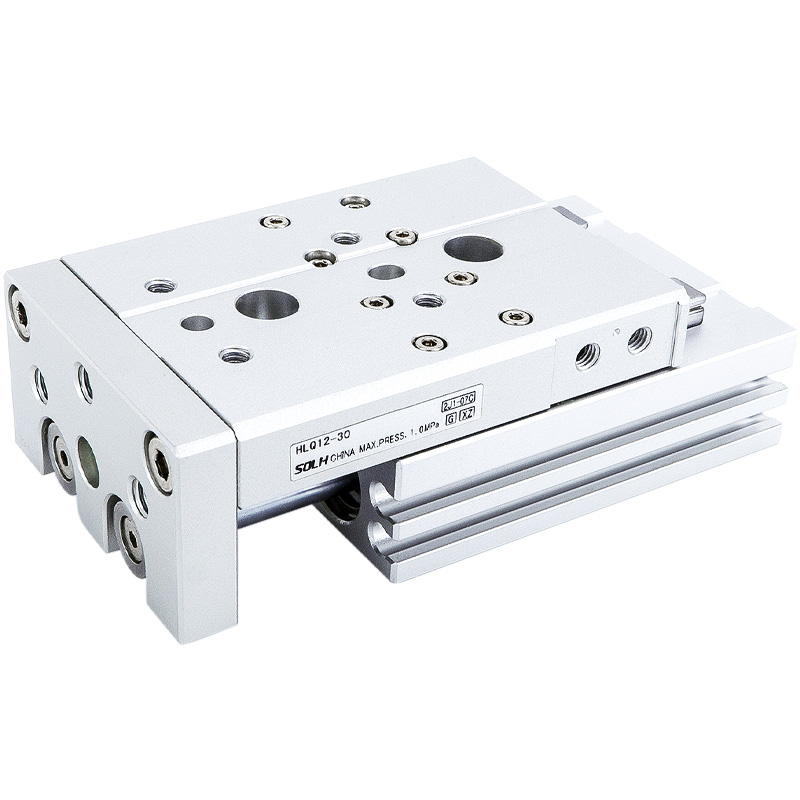

HLQ / HLQL Series Twin-Shaft Precision Linear Slide Cylinder (Recirculating Ball Guide)

Brand:SOLH ng Richge Technology

Pagpoposisyon ng Produkto

     Ang SOLH HLQ / HLQL twin-shaft precision slide cylinder ay gumagamit ng recirculating ball linear guide core structure, na naghahatid ng high-precision, high-rigidity na makinis na linear reciprocating motion para sa automated na kagamitan. Sinasaklaw ng dalawang variant ang light-medium at heavy eccentric load working conditions ayon sa pagkakabanggit.

Pangkalahatang-ideya ng Serye

     -- HLQ Standard Type: Cylinder body na nakaayos sa gilid ng slide unit, compact ang kabuuang lapad

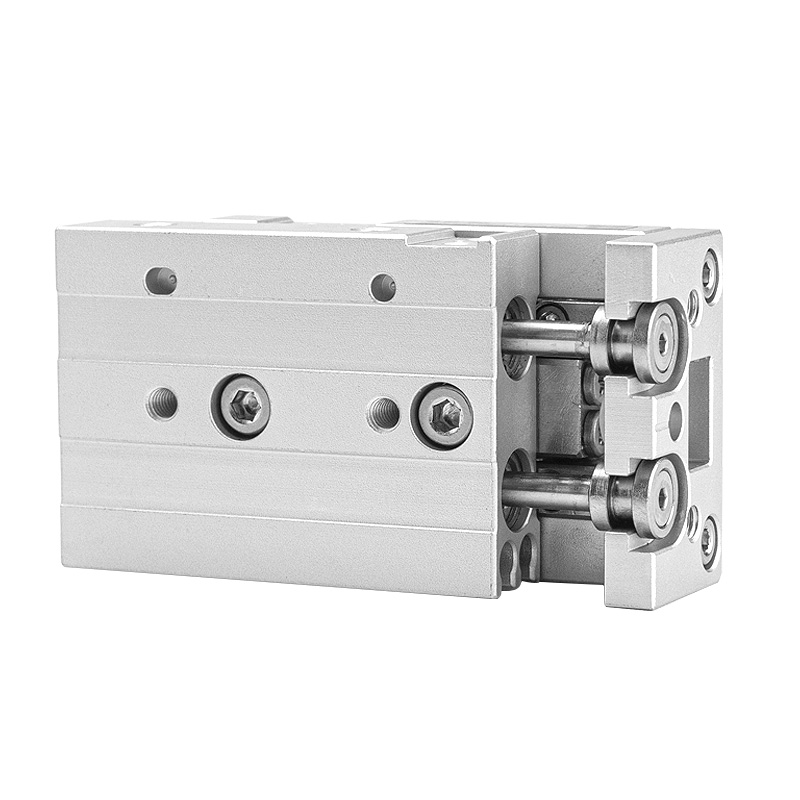

     -- Uri ng Symmetrical ng HLQL: Nakasentro na silindro + dalawahang simetriko na riles ng gabay, napakataas na tigas at kapasidad na anti-deflection

     -- Guiding Structure: Recirculating ball linear guide; single rail para sa bore 6/8, dual parallel rails para sa bore ≥12

     -- Operation Mode: Double acting reciprocating motion

     -- Naaangkop na Medium: Compressed air na may katumpakan sa pagsasala ≥40μm

Talahanayan ng Pangunahing Teknikal na Ispesipikasyon

Structural at Performance Advantages

  1. Dual Precision Recirculating Ball Guide Rails

     -- Mababang friction, sobrang makinis na paggalaw, namumukod-tanging tuwid at paulit-ulit na katumpakan ng pagpoposisyon; pinagsamang anti-rust dust-proof coating para sa pinahabang buhay ng serbisyo.

  2. Built-In Floating Joint

     -- Ang nababanat na lumulutang na koneksyon sa pagitan ng piston at slide carriage ay nag-offset ng lateral force at sira-sira na torque, na pumipigil sa pagpapapangit ng piston rod at pagkasira ng labis na karga.

  3. Disenyo ng Twin Parallel Piston Rod

     -- Dinoble ang output thrust, malakas na anti-torsion performance, zero rotation ng slide platform sa ilalim ng load.

 4. Multi-Directional Mounting Layout

     -- Tapped mounting hole sa ibaba, harap at gilid na ibabaw para sa 3-way na pag-install; tumpak na paghahanap ng mga butas ng pin sa base para sa mabilis na tumpak na pag-mount ng kabit.

  5. 3-Side Jig Mounting Surfaces

     -- Tapped butas para sa tooling sa slide tuktok at harap na mukha; pagpoposisyon ng mga butas ng pin sa tuktok ng slider upang magarantiya ang katumpakan ng pag-uulit ng fixture.

  6. Pre-Machined Sensor Grooves

     -- Mga karaniwang sliding slot sa cylinder side para sa mabilis na pag-install at adjustable na posisyon ng magnetic reed switch.

  7. Diverse Buffer at Stop Block Combinations

     -- Opsyonal na fixed air buffer, adjustable air buffer (A/AS/AF), hydraulic shock absorber buffer (B/BF); maramihang panlabas na limitasyon stop block accessory na magagamit.

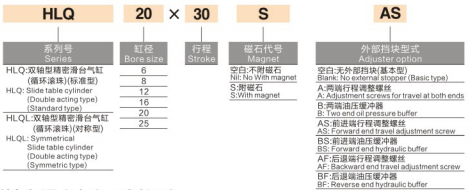

Karaniwang Panuntunan sa Pagpapangalan ng Modelo

  1. Halimbawang Modelo: HLQ20×30SAS

     -- HLQ = Karaniwang serye ng twin-shaft; HLQL = simetriko high-rigidity twin rail series

     -- 20 = Cylinder bore diameter (mm)

     -- 30 = Na-rate na haba ng stroke (mm)

     -- S = Built-in na permanenteng magnetic ring (mandatory standard configuration)

     -- A = Dobleng dulo adjustable air buffer

        AS = Front stroke single adjustable air buffer

        AF = Return stroke single adjustable air buffer

     -- B = Dobleng dulo ng hydraulic oil buffer

        BF = Return stroke single hydraulic oil buffer

Theoretical Output Thrust Table (Yunit: N)

Mga Alituntunin sa Pagpili at Mga Karaniwang Sitwasyon ng Application

  1. Lohika ng Pagpili ng Modelo

     -- HLQ Standard Type: Compact installation space, medium-small load, slight o walang sira na side load

     -- Uri ng Symmetrical ng HLQL: Mabigat na pagkarga, halatang sira-sira na offset load, mataas na tigas at napakataas na mga kinakailangan sa katumpakan ng pagpoposisyon

  2. Mga Karaniwang Aplikasyon

     Precision positioning, awtomatikong paglipat ng workpiece, pneumatic clamping station; malawakang ginagamit sa 3C electronics, semiconductor manufacturing lines, automated assembly equipment at precision testing instruments.

Isang Buod ng Pangungusap

     Ang SOLH HLQ / HLQL twin-shaft recirculating ball slide cylinder ay nag-aalok ng standard compact at simetriko high-rigidity dual variant, na may opsyonal na air/hydraulic buffer, anti-torsion twin rod at floating joint na disenyo, ang unibersal na high-precision linear actuator para sa medium at heavy load automated clamping, transfer at positioning equipment.
