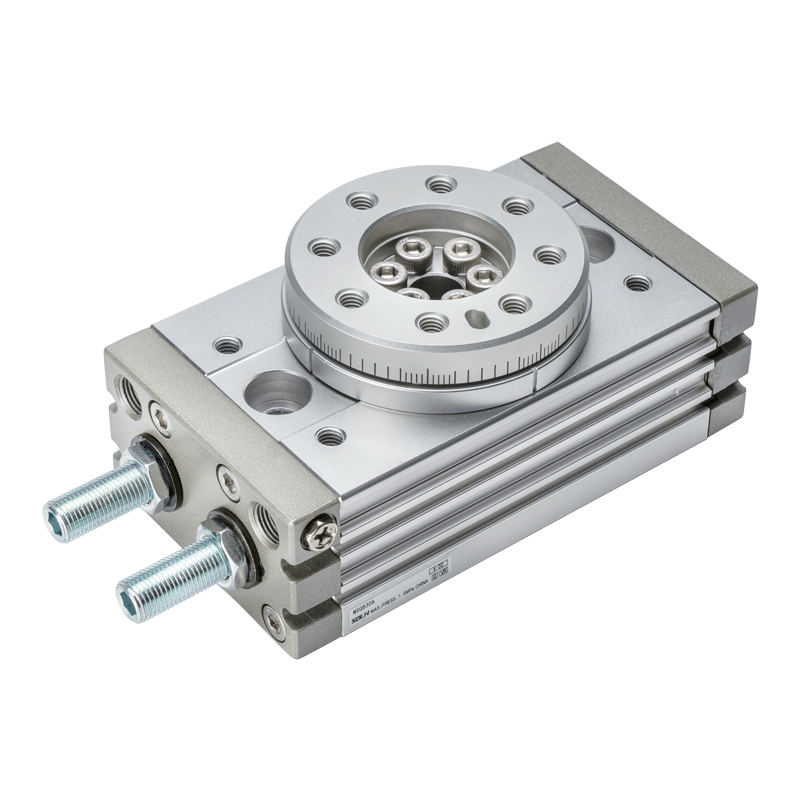

MSQ Series Rack at Pinion Rotary Actuator Table (SOLH Richge Technology)

Brand:SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH MSQ ay gumagamit ng dual piston symmetrical rack at pinion driving structure, na nahati sa dalawang sub-serye: MSQB standard grade at MSQA high precision grade. Nagtatampok ito ng integrated circular mounting table na may gitnang hollow through hole, swing angle na patuloy na naa-adjust mula 0~190°.

Ang simetriko na dual piston rack-pinion ay naghahatid ng 3~4 na beses na mas malaking output torque at superior radial/axial load capacity kumpara sa vane-type CRQ rotary cylinders. Available ang dalawang opsyon sa shock absorption: built-in na rubber buffer o integrated hydraulic buffer. Ang layout ng dual air port (end face / side front) ay pinapasimple ang layout ng tubing; katugmang magnetic reed switch para sa rotary position signal feedback. Malawakang ginagamit para sa awtomatikong pag-index, pag-flip ng workpiece at mga istasyon ng precision positioning.

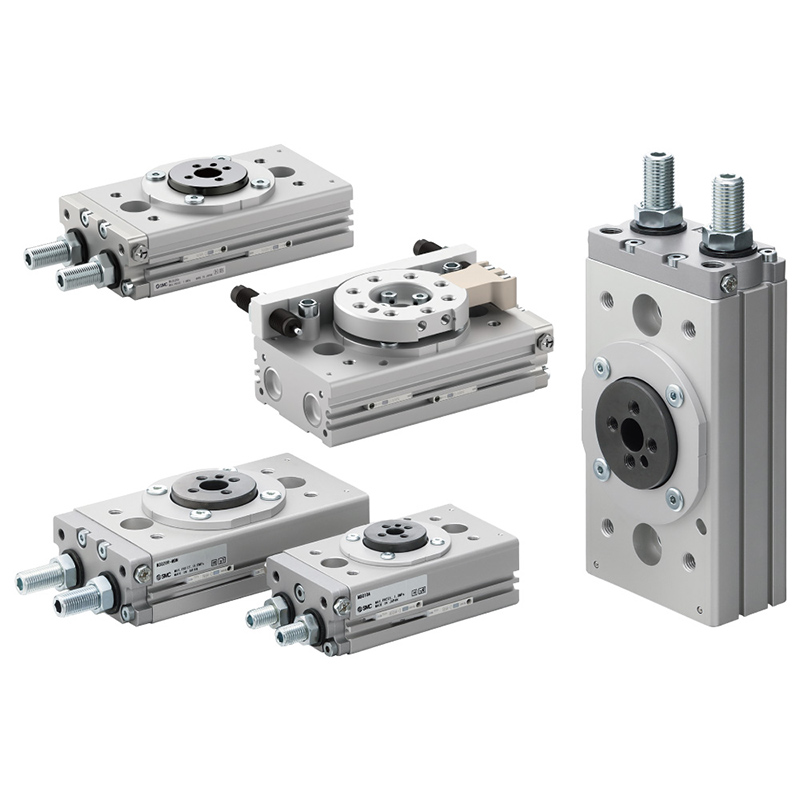

Talahanayan ng Pag-uuri at Pagpili ng Serye (Katumpakan + Pagtutugma ng Buffer)

Kumpletuhin ang Model Coding Rules

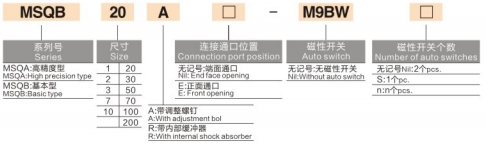

  1. Panuntunan sa Pag-code 1: MSQB20A-□-M9BW-□

     Halimbawa: MSQB20A-M9BW

     -- MSQB / MSQA: Tagatukoy ng serye

        MSQB = Karaniwang pangunahing serye; MSQA = High precision precision series

     -- 20: Laki ng frame (magagamit: 10 / 20 / 30 / 50 / 70 / 100 / 200)

     -- A / R: Pagsasaayos ng anggulo at buffer code

        A = Dual end angle adjustment screws; R = Built-in na hydraulic shock absorber; walang panlapi = rubber buffer lang

     -- Gitnang kahon: Posisyon ng air port

        Blangko = End face air ports; E = Mga gilid sa harap na air port

     -- M9BW: Modelo ng magnetic switch

        Blangko = Walang magnetic switch; M9BW / M9BL universal reed sensor compatible

     -- Huling kahon: Dami ng magnetic switch

        Blangko = Standard 2 pcs; S = Isang piraso; Custom figure = customized na dami

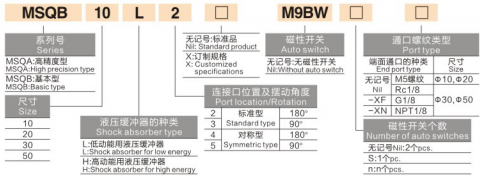

  2. Panuntunan sa Pag-code 2: MSQB10L2-□-M9BW-□-□

     Halimbawa: MSQB10L2-M9BW

     -- MSQB: Karaniwang serye; laki ng frame 10/20/30/50

     -- L / H: Hydraulic buffer kinetic energy grade (para lang sa R ​​hydraulic na bersyon)

        L = Mababang kinetic energy hydraulic buffer; H = Mataas na kinetic energy hydraulic buffer

     -- Digit 2/3/4/5: Nakapirming detalye ng swing angle

        2 = Karaniwang 180°; 3 = 90°; 4 = Symmetric 180°; 5 = Symmetric 90°

     -- Gitnang kahon: Pasadyang pagmamarka ng X, blangko = karaniwang modelo ng stock

     -- M9BW: Magnetic switch, blangko = walang kagamitang sensor

     -- Penultimate box: Dami ng magnetic switch; blangko=2pcs, S=1pc

     -- Huling kahon: Detalye ng air port thread

        Blangko = M5 thread (para lamang sa sukat na 10/20); XF = G1/8; XN = NPT1/8 American thread

Mga Pangunahing Kalamangan sa Estruktura

  1. Symmetric Dual Piston Rack at Pinion Drive

     -- Ang dalawahang magkakasabay na piston ay nagtulak ng gear nang sabay-sabay, inaalis ang unilateral na backlash; pare-parehong torque output na may zero rotation jitter, mas mataas na kapasidad ng pagkarga kaysa sa mga single-piston vane cylinder.

  2. Pinagsamang Rotary Table na may Locating Pin Holes

     -- Table pre-machined positioning pin hole at standard mounting tapped hole para sa direktang jig/workpiece locking, madaling pagkakahanay at mataas na integral rigidity. Ang gitnang hollow through hole (φ6~φ24) ay nagbibigay-daan sa air tubing at sensor wiring na dumaan sa gitna, maayos na panloob na layout ng makina.

  3. Dual Air Port Layout

     -- Dalawang opsyon sa piping: end face air inlet o side front E-type port, flexible tubing routing para sa compact confined equipment na walang mekanikal na interference.

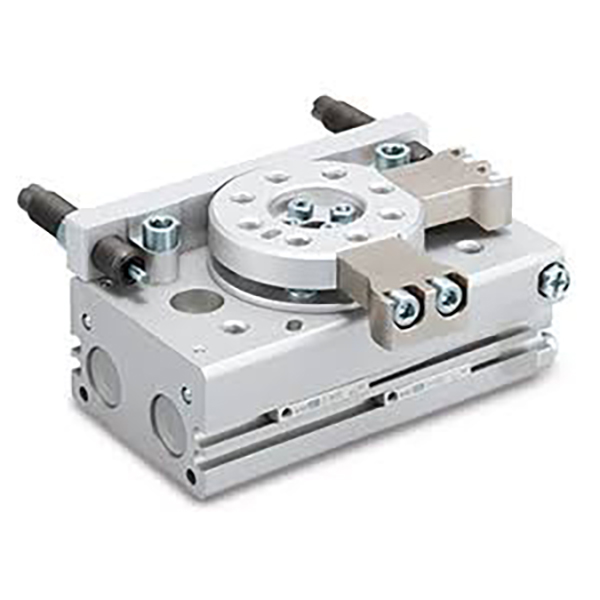

  4. Independent Dual-End Angle Adjustment Screw (Suffix A)

     -- Paghiwalayin ang mga limit na turnilyo sa magkabilang dulo upang independiyenteng paghigpitan ang clockwise at counter-clockwise na stroke; swing range infinitely adjustable sa loob ng 0~190°, factory default preset sa 190°.

  5. Dalawang Opsyonal na Shock Absorption System

     -- Standard na bersyon: Dual-end rubber bump buffer para sa pagbabawas ng ingay sa ilalim ng mababang bilis ng liwanag na pagkarga

     -- -R hydraulic buffer na bersyon: Pinagsamang oil shock absorber (L low kinetic / H high kinetic grades) sumisipsip ng malakas na epekto sa mataas na bilis, pinapaliit ang paghinto ng vibration at pinoprotektahan ang mga fixture at workpiece

  6. Magnetic Position Feedback Compatible

     -- Built-in na permanenteng magnetic ring sa loob ng cylinder body, tugma sa M9BW / M9BL reed switch para magpadala ng 0°/90°/180° in-place na signal sa PLC para sa awtomatikong interlock logic.

  7. Precision Ball Bearing Support para sa MSQA

     -- Ang MSQA high-precision model ay gumagamit ng class precision ball bearing assembly; radial at axial runout ≤0.01mm, ulitin ang katumpakan ng pagpoposisyon ±0.01mm. Ang pangunahing bersyon ng MSQB ay nakakatugon sa pangkalahatang mga kinakailangan sa pagpoposisyon ng automation.

Pangkalahatang Pamantayang Teknikal na Pagtutukoy

  1. Drive Mode: Double acting dual piston rack at pinion

  2. Operating Pressure Range

    -- Uri ng buffer ng goma: 0.1~1.0 MPa

     -- -R hydraulic buffer na uri: 0.1~0.6 MPa

  3. Proof Test Presyon: 1.05 MPa

  4. Ambient Temperature: 0~60℃ (walang yelo sa loob ng air circuit)

  5. Adjustable Swing Range: 0~190° infinitely adjustable, factory preset 190°; nakapirming anggulo 90° / 180° opsyonal

  6. Lubrication: Pre-filled long-life grease sa factory, walang lubrication na disenyo na tugma sa walang langis na malinis na tuyo na hangin

  7. Naaangkop na Medium: Na-filter na tuyong naka-compress na hangin (≥40μm na katumpakan ng pagsasala)

Talaan ng Torque & Load Bearing Capacity (0.5MPa Supply Air)

Buffer Max Kinetic Energy Comparison Table

Kumpletuhin ang Mga Panuntunan sa Pagpili ng Modelo

  1. Precision Grade Selection

     -- Chip positioning, PCB optical inspection, precision assembly → MSQA high precision series

     -- Pangkalahatang workpiece flipping, material diverting at sorting → MSQB standard basic series

  2. Panuntunan sa Pagtutugma ng Buffer

     -- Mababang bilis ng liwanag na pagkarga, kontrol sa gastos: Non-R rubber buffer model

     -- Mataas na dalas ng mabilis na ikot, mabigat na epekto sa workpiece: Piliin ang -R hydraulic buffer; light impact L grade, heavy impact H grade

  3. Pagpili ng Swing Angle

     -- 90° flipping loading/unloading: Suffix 3 / 5

     -- 180° reciprocating indexing, double-sided detection: Suffix 2 / 4

     -- Custom na arbitrary na limitadong hanay ng swing: Pangkalahatang modelo na may A adjustment screw

  4. Layout ng Air Port

     -- Compact na nakakulong na panloob na espasyo ng makina: E side front port na bersyon

     -- Karaniwang panlabas na nakalantad na piping: Default na end face port

  5. Position Signal Feedback

     -- Kinakailangan ang signal sa lugar para sa interlock ng PLC: Magbigay ng mga M9BW magnetic switch (2pcs standard); tanging ang single-side detection ang piliin ang S single switch

  6. Pagtutukoy ng Thread

     -- Sukat 10 / 20 maliliit na frame default na M5 thread; medium-large 30/50 opsyonal G1/8 (XF), NPT1/8 (XN) American thread

Mga Karaniwang Pang-industriya na Sitwasyon sa Aplikasyon

     -- 3C Electronics Precision Automation: Chip rotary positioning, PCB multi-angle optical inspection, micro-component indexing assembly

     -- Mga Linya ng Produksyon ng Packaging: Mga istasyon ng takip ng bote, karton na 90° pagbabago ng direksyon, nakakabit na rotary label

     -- Mga Fixture sa Machine Tool: Pag-flip ng workpiece, pagpoposisyon ng pag-index ng jig ng stamping

     -- Logistic Sorting Equipment: Paglilihis ng materyal, pipeline rotary stop mechanism

     -- End Effector ng Mini Manipulators: Robot joint rotation, vacuum chuck pick-and-place flipping

     -- Precision Testing Equipment: Vision inspection rotary table, multi-angle air tightness test jig

Pagsuporta sa Pneumatic Circuit Matching Solutions

  1. Standard General Circuit

     -- AFC air source two-point combination → 4V210 5/2 solenoid valve → PU air tubing → MSQ rotary table (M9BW magnetic switch wired to PLC)

  2. Explosion-Proof Workshop Circuit

     -- Explosion-proof air source treatment unit → 50-VFE explosion-proof 5-way solenoid valve → PU flexible hose → MSQB/MSQA rotary cylinder para sa mapanganib na kapaligiran

  3. Mini Precision Micro Station

     --AC1500 mini air regulator filter → 3V series 3/2 solenoid valve → PU4 thin tubing → MSQ10 / MSQ20 maliit na rotary table

Isang Buod ng Pangungusap

     SOLH MSQ dual piston rack at pinion rotary table ay nahahati sa MSQB standard at MSQA high precision grades, sumusuporta sa 0~190° adjustable swing, dual rubber/hydraulic shock absorption, dual end/side air port layout at central hollow wiring hole, na naghahatid ng 3~4x na mas mataas na torque kaysa sa mga vane na pang-indeks ng pag-iindeks ng makina, pag-iindeks ng pang-automate na pag-iimbak ng makina, at pag-iindeks ng mga makinang pang-automate. mga linya.
