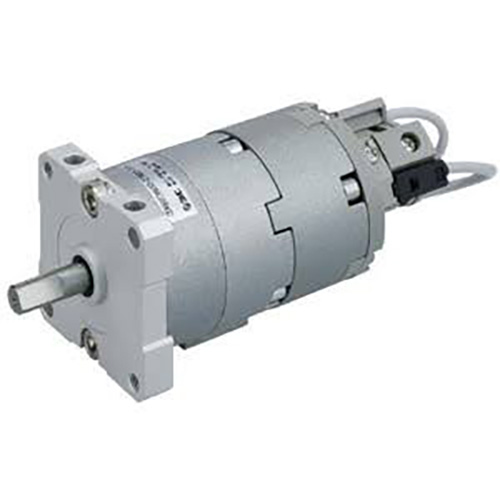

CRBU2 Serye Libreng Mount Vane Type Rotary Actuator

Brand: SOLH ng Richge Technology

Pagpoposisyon ng Produkto at Mga Pangunahing Tampok na Structural

     Ang serye ng SOLH CRBU2 ay mini vane-type na rotary swing cylinder na idinisenyo para sa mga limitadong space precision rotary station, na nagtatampok ng libreng multi-direction mounting, ultra-thin lightweight body, zero gear backlash at wide swing angle. Available ang mga sukat ng bore: 10/15/20/30/40, na may mga opsyon sa single/double vane upang matugunan ang iba't ibang hinihingi ng rotary flipping ng light-load.

 1. Mga Highlight ng Pangunahing Disenyo

     -- Vane direct drive (S single vane / D double vane): Walang gear transmission, zero backlash, smooth rotation at ultra-precise positioning

     -- Buong libreng mounting cylindrical outline: Nai-mount sa itaas/baba/kaliwa/kanan/axial na walang dagdag na mounting bracket; 12% na mas magaan kaysa sa CRB2 para sa siksik na layout ng kagamitan

     -- Full swing angle range: Single vane 90°/180°/270°; Double vane 90°/100°, max na single vane swing hanggang 270°

     -- Layout ng dual tubing: Standard side port (walang suffix) / axial port (suffix E) para tumugma sa iba't ibang layout ng pipeline routing

     -- Napapalawak na functional modules: Opsyonal W angle adjustment unit at built-in na magnetic ring para sa pag-install ng magnetic switch; walang radial na nakausli na bahagi upang makatipid ng espasyo sa cabinet

     -- Premium low-leakage sealing system: Espesyal na composite seal na may built-in na positioning stop, napakababang internal leakage, walang langis na operasyon na angkop para sa malinis na kapaligiran ng produksyon

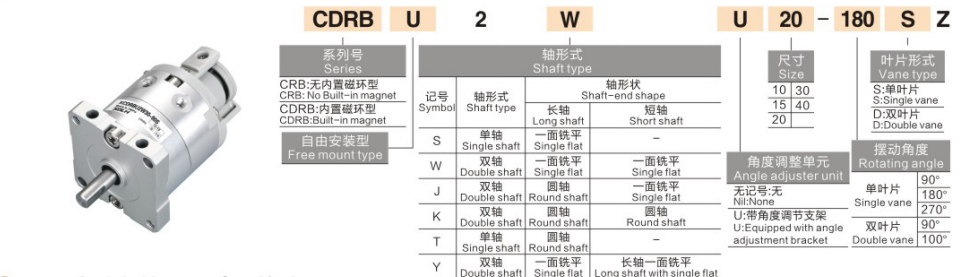

Kumpletuhin ang Panuntunan sa Pagpapangalan ng Modelo

  1. Halimbawa ng Modelo: CRBU2WU20-180SE-M9BW

 2. Mga Halimbawa ng Sanggunian sa Standard Order

     -- Karaniwang single vane side port: CRBU2-20-180S

     -- May angle adjust + double vane: CRBU2W30-90D

     -- Axial port + magnetic switch: CRBU2-15-270SE-M9B

Mga Karaniwang Pangkalahatang Teknikal na Detalye (Presyur ng Pagsubok: 0.5MPa)

  1. Pangkalahatang Mga Parameter ng Pagganap

     -- Operating pressure range: Sukat 10/15: 0.2~0.7MPa; Sukat 20/30/40: 0.15~1.0MPa

     -- Ambient operating temperature: 5 ~ 60 ℃ (walang icing sa loob ng air piping)

     -- Angular na repeat positioning accuracy: ±0.01°, zero backlash stable rotation

     -- Built-in na buffer: Wala; panlabas na shock absorber na maaaring i-configure nang hiwalay

     -- Pinahihintulutang epekto ng kinetic energy: 0.00015 ~ 0.04J (proporsyonal na tumataas sa laki ng bore)

     -- Kinakailangan sa pagpapadulas: Factory pre-greased oil-free na disenyo

  2. Theoretical Output Torque Table (Yunit: N·m @0.5MPa)

  3. Reference ng Timbang at Pangkalahatang Dimensyon (180° na detalye)

Mga Pangunahing Kalamangan sa Competitive

  1. Ang multi-direction free mounting ay nakakatipid ng espasyo

     -- Ang cylindrical na makinis na katawan ay maaaring ayusin sa pamamagitan ng mga turnilyo sa anumang ibabaw na walang bracket; 12% na mas magaan sa katawan, ang pinakamainam na pagpipilian para sa napaka-compact na pinagsama-samang mga frame ng kagamitan

  2. Zero backlash ultra-precise angular positioning

     -- Tinatanggal ng direct vane drive ang gear meshing clearance, ultra-smooth rotation na may ±0.01° repeat accuracy para sa mahigpit na precision angle control station

  3. Malawak na adjustable swing range na may opsyonal na stop unit

     -- Single vane maximum na 270° swing; Ang W angle adjust module ay nagbibigay-daan sa walang katapusang adjustable na stroke 0~240°, maginhawang multi-station angle fine-tuning

  4. Ang double vane ay naghahatid ng dobleng metalikang kuwintas sa ilalim ng magkatulad na balangkas

     -- Parehong panlabas na dimensyon, ang D double vane model ay nagbibigay ng dalawang beses na torque ng S single vane upang mahawakan ang mas mataas na rotary load

  5. Mahabang buhay ng walang langis na istraktura ng sealing

     -- Low-friction composite sealing, buhay ng serbisyo sa mahigit 5 ​​milyong switching cycle, tugma sa ordinaryong pagawaan at malinis na linya ng produksyon na walang alikabok

Mga Paraan ng Pag-mount at Karaniwang Industrial Application

  1. Dalawang Main Mounting Forms

     -- Direktang pag-mount sa katawan: Nakakandado ang mga tornilyo sa anumang cylindrical na ibabaw, magagawa ang pag-install ng axial/radial, mabilis na pag-disassembly at pagpapalit

     -- Pantulong na flat plate na pinagsamang pag-mount: Ayusin nang pahalang o patayo sa pamamagitan ng mounting plate, perpekto para sa robot end effector, gilid ng kagamitan at nakatagong pag-install sa itaas

  2. Mga Karaniwang Sitwasyon sa Aplikasyon

     -- 3C Electronics Automation: Mini component flipping, camera rotary positioning, jig angle switching, inspection station rotary indexing

     -- Mga Linya ng Precision Assembly: Mekanismo ng pag-ikot ng screw tightening, pagsasaayos ng anggulo ng terminal crimp, light workpiece 180° turnover

     -- Packaging Machinery: Material baffle rotation, label attaching angle fine-tuning, short-stroke rotary feeding

     -- Pangkalahatang Automation Equipment: Kagamitang door rotary switch, production station switching, high-frequency light-load reciprocating rotation

Paghahambing ng Pinili: Libreng Mount CRBU2 VS CRB2 Standard Mount Rotary Actuator

3-Step na Mabilis na Gabay sa Pagpili

  1. Pagpili ng laki ng bore batay sa torque load

     -- Kalkulahin ang aktwal na gumaganang torque, piliin ang modelo na may 50% margin sa kaligtasan ng torque:

     -- 10 ≤0.13N·m / 15 ≤0.33N·m / 20 ≤0.82N·m / 30 ≤2.06N·m / 40 ≤3.92N·m

  2. Pagpili ng uri ng Vane

     -- Banayad na low-torque load → S single vane; Mataas na mabigat na rotary load → D double vane (double torque output)

  3. Pagtutugma ng configuration

     -- Kinakailangan ang fine-tuning ng anggulo: Magdagdag ng suffix W angle adjustment unit (0~240° infinitely adjustable)

     -- Feedback ng signal sa posisyon ng PLC: I-equip ang M9B/M9BW magnetic switch para makita ang dalawang direksyon na rotary limit

     -- Pipeline routing demand: Blangko para sa karaniwang side port, suffix E para sa axial central air port

Isang Buod ng Pangungusap

     Nagtatampok ang SOLH CRBU2 free mount vane rotary cylinder ng bracket-free arbitrary installation, zero backlash ±0.01° precision, dual single/double vane torque option at side/axial air port layout, na may opsyonal na W angle adjuster at M9BW magnetic switch, lightweight compact solution para sa 3C, precision assembly at packaging light-load na rotary.
