HLH Series Side Rail Precision Linear Slide Cylinder

HLH Series Side Rail Precision Linear Slide Cylinder (Recirculating Ball Guide)

Brand:SOLH ng Richge Technology

Pagpoposisyon ng Produkto

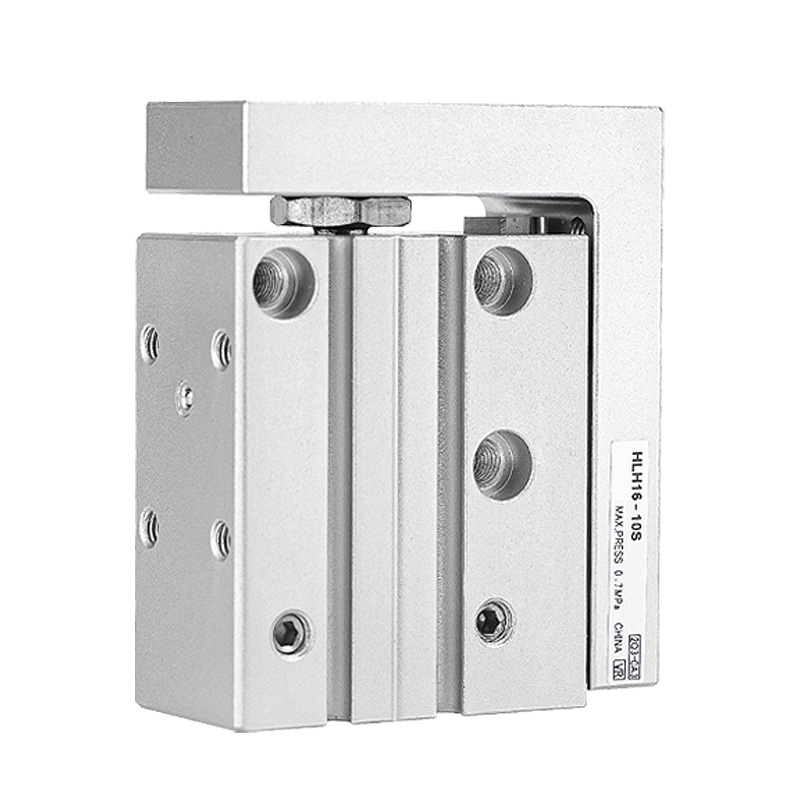

     Ang serye ng SOLH HLH ay isang low-profile linear slide cylinder na nilagyan ng integrated side-mounted L-shaped recirculating ball linear guide rail. Nagtatampok ng ultra-thin slim body na disenyo upang makatipid ng espasyo sa pag-install, ito ay espesyal na binuo para sa precision assembly, light-load positioning at automation equipment na may limitadong mounting clearance.

Pangkalahatang-ideya ng Serye

     -- Series Code: HLH (iisang side rail na disenyo, walang simetriko na twin rail na variant)

     -- Guiding System: Naka-mount sa gilid na recirculating ball linear guide (L-type integrated rail)

     -- Uri ng Operasyon: Double acting reciprocating cylinder

     -- Naaangkop na Medium: Malinis na naka-compress na hangin (katumpakan ng pagsasala ≥40μm)

     -- Mga Pangunahing Kalamangan sa Competitive: Ultra manipis na profile, 4-direksyon na mga mounting hole, 3-direksyon na air port layout, mahusay na paggamit ng espasyo

Talahanayan ng Pangunahing Teknikal na Ispesipikasyon

Structural at Performance Advantages

  1. Integrated Side L-Type Recirculating Ball Guide Rail

     Ang one-piece rail at slide carriage na istraktura ay naghahatid ng superior straightness at anti-rotation precision; lubos na binabawasan ng sobrang makitid na manipis na katawan ang kabuuang lapad ng pag-install.

  2. Universal 4-Way Mounting Layout

     Pag-mount ng mga tapped na butas na machined sa ibaba, gilid, harap at hulihan dulo mukha ng pangunahing katawan; nababaluktot na pag-aayos mula sa apat na direksyon upang magkasya ang kumplikadong layout ng compact na kagamitan.

  3. Flexible na 3-Way Air Port Configuration

     Mga air inlet/outlet port na available sa hulihan, lateral side at front face; mataas na libreng pag-aayos ng piping para sa maayos at maayos na pagruruta ng circuit.

  4. Dual Fixture Mounting Surfaces

     Mga tapped na butas para sa pag-mount ng tool sa parehong tuktok na ibabaw at harap na bahagi ng slide carriage; pagpoposisyon ng mga butas ng pin sa itaas na eroplano upang magarantiya ang tumpak na pagpoposisyon ng jig.

  5. Pre-Machined Sensor Grooves

     Mga karaniwang sliding slot sa magkabilang gilid ng cylinder body para sa madaling pag-install at adjustable positioning ng magnetic reed switch.

  6. Built-In Floating Joint

     Ang lumulutang na koneksyon sa pagitan ng piston rod at slide carriage ay nag-aalis ng lateral side load stress at pinoprotektahan ang panloob na pagpupulong ng piston mula sa pagkasira ng deflection.

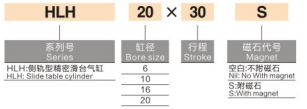

Panuntunan sa Pagpapangalan ng Code ng Modelo

   1. Halimbawa: HLH16×30S

     -- HLH: Series code para sa side rail thin slide cylinder

     -- 16: Cylinder bore diameter (mm)

     -- 30: Na-rate na haba ng stroke (mm)

     -- S: Built-in na permanenteng magnetic ring (karaniwang factory configuration)

Theoretical Output Force Table (Yunit: N)

Mga Alituntunin sa Pagpili ng Modelo at Karaniwang Aplikasyon

  1. Mga Pangunahing Puntos sa Pagpili

     -- Priyoridad sa paghihigpit sa espasyo: Piliin ang HLH kapag ang clearance ng pag-install ay lubhang limitado, na nangangailangan ng ultra-manipis na makitid na slide actuator.

     -- Load na katangian: Angkop para sa light-duty na reciprocating motion na walang halatang sira-sirang side load, mataas na repeat positioning accuracy demand.

     -- Paghahambing sa serye ng HLQ: HLH thinner & space-saving; HLQ twin rail na may mas mataas na rigidity at mas malaking load capacity.

  2. Mga Karaniwang Pang-industriya na Sitwasyon sa Aplikasyon

     -- Precision assembly equipment para sa 3C electronics at semiconductor manufacturing

     -- Mini automated testing jigs at mga istasyon ng inspeksyon

     -- Light-duty precision clamping, pushing at positioning mechanisms

     -- Reciprocating light-load motion units na naka-install sa loob ng makipot na compact na makinarya

Isang Buod ng Pangungusap
