Papasok na konektor (Upstream Jaws 3p 630A) function
Ito ang pangunahing mga sangkap na elektrikal sa R-Okken mababang boltahe switchgear, pangunahin sa pangunahing
circuit power feeder; Sa pamamagitan ng pagtatrabaho sa busbar, papalabas na mga socket, atbp, ang papasok na pagtatapos
ay konektado sa itaas na dulo ng switch upang mapagtanto ang pangunahing supply ng kuryente ng circuit. Ito ay
Mahalagang link din sa paghahatid ng kuryente na nag -uugnay sa busbar at panloob
circuit ng drawer unit, tinitiyak ang maayos na pamamahagi ng kapangyarihan sa pamamahagi
System.

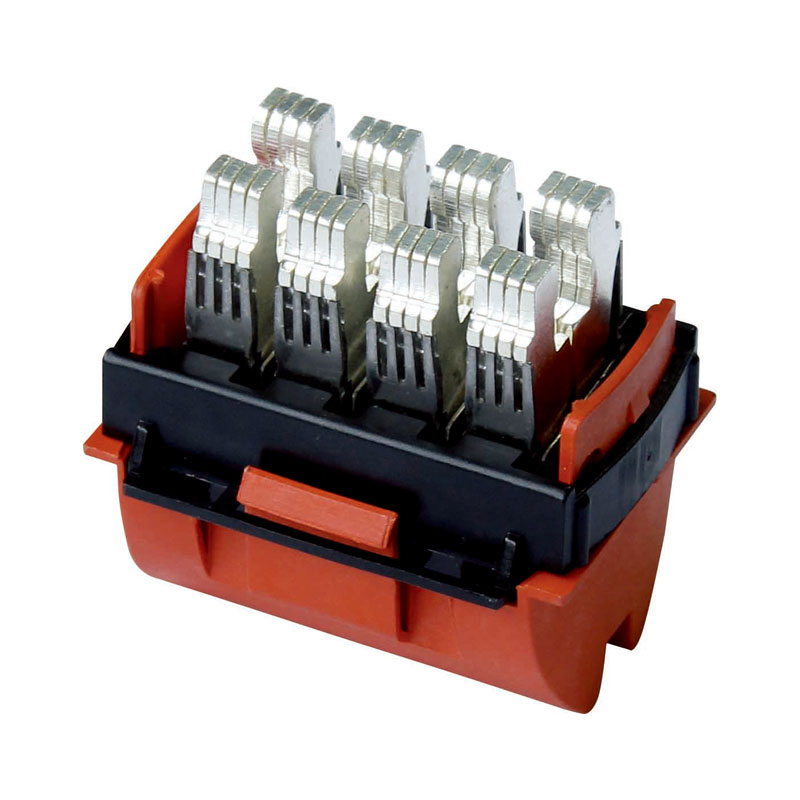

R-Okken papasok na konektor (Upstream Jaws 3p 630A) Mga Disenyo ng Istraktura Bilang Belows
Makipag -ugnay sa Plug Conductive: Ginawa sa tanso na may pilak na kalupkop, ang tanso ay may mahusay na elektrikal
at thermal conductivity. Ang plating ng pilak ay karagdagang nagpapabuti sa kondaktibiti ng elektrikal at
binabawasan ang paglaban sa contact. Pinahuhusay din nito ang kakayahan ng anti-oksihenasyon, binabawasan ang hindi magandang pakikipag-ugnay
sanhi ng oksihenasyon, at tinitiyak ang matatag na paghahatid ng kasalukuyang (630A).
Spring: Ang tuwid na sheet ng tagsibol ay nakatakda sa pagitan ng panlabas na bahagi ng plug conductive sheet
at ang nakapirming bracket, na bumubuo ng isang pagpindot na puwersa sa pagitan ng ipinares na plug conductive sheet
Upang matiyak ang mahusay na pakikipag -ugnay sa pagitan ng plug at socket. At ginawa ng hindi kinakalawang na asero
Aling mabuting pagkalastiko at kondaktibiti.
Nakapirming bracket: ginamit upang ayusin ang conductive sheet at spring sheet ng plug, magbigay
mekanikal na suporta at pagpoposisyon, at tiyakin ang istruktura na katatagan ng plug. Gumagamit ito
Isang bagong materyal na PA (polyamide) na may mataas na punto ng pagtunaw at mahusay na paglaban sa init, langis
paglaban, at pagtanda ng pagtanda. Maaari itong gumana nang matagal sa mahabang panahon sa kumplikado
kapaligiran sa loob ng gabinete ng pamamahagi (isang tiyak na temperatura, posibleng polusyon sa langis,
atbp.), at ang antas ng proteksyon ay maaaring maiakma sa iba't ibang mga sitwasyon (kapag ang mga katulad na plugs
maaaring maabot ang IP67, dustproof at hindi tinatagusan ng tubig, ang mga tukoy na detalye ay napapailalim sa aktwal
produkto).
Ang nagtatrabaho prinsipyo ng Schneider Okken low-boltahe na pamamahagi ng gabinete 3p 630A
Ginawa ng Richge Technology ay ang mga sumusunod: Ang cylindrical pin ay nakikipagtulungan sa plug
conductive sheet upang malutas ang pangangailangan para sa plug conductive sheet upang mapalawak at ang tagsibol
upang magbigay ng presyon kapag naka -plug sa busbar. Ang dalawa ay nagtutulungan nang malaki
Bawasan ang alitan ng pagpapalawak ng konektor, pag -iwas sa pinsala sa busbar dahil sa
Ang presyon ng tagsibol sa panahon ng dynamic na proseso ng plug na ipinasok sa busbar
(Epektibong Stroke 10-12mm); Sa static state, tiyakin na ang contact pressure ng bawat hanay ng
Umabot ang mga bukal ng 75-95N, tinitiyak ang katatagan at pagiging maaasahan ng koneksyon at paggawa
Ang kasalukuyang paghahatid ay mas maayos.
