MAL Serye Aluminum Alloy Mini Cylinder | Magaang Matipid na Pneumatic Cylinder

Brand: SOLH ng Richge Technology

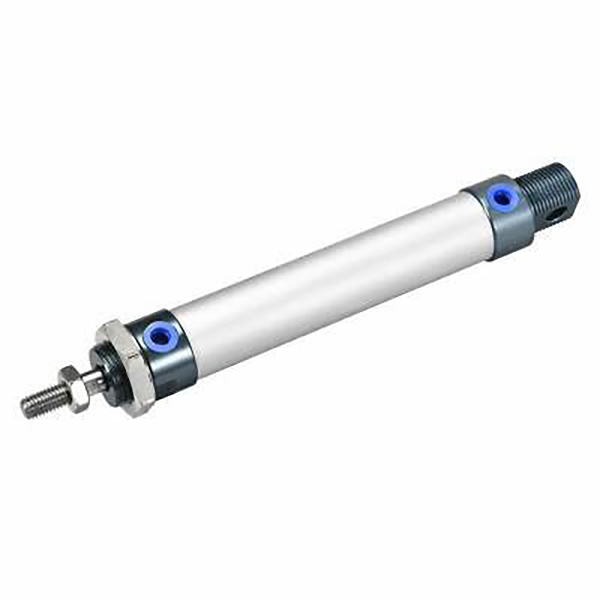

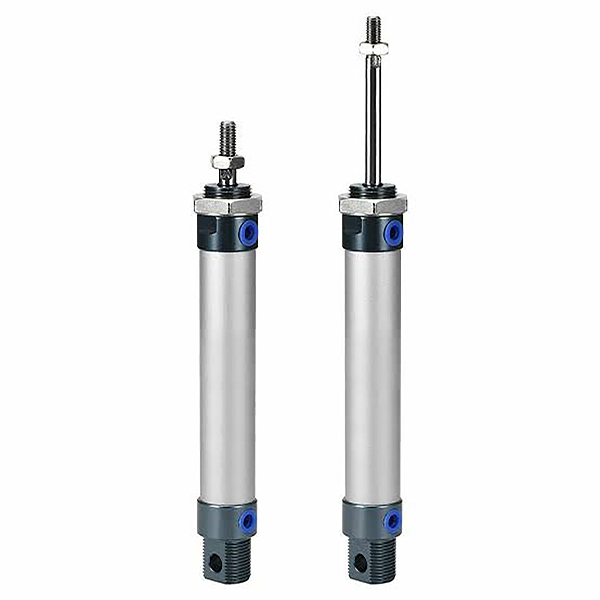

1. Pangkalahatang-ideya ng Produkto at Mga Pangunahing Tampok na Structural

     Ang serye ng SOLH MAL ay isang magaan na matipid na aluminyo haluang metal na mini pneumatic cylinder, malawak na kinikilala sa merkado bilang isang cost-effective na mini cylinder solution. Nag-a-adopt ng anodized aluminum alloy cylinder tube at stainless steel piston rod, nagtatampok ito ng ultra-light weight, compact na istraktura at mababang gastos. Sa malakas na compatibility sa MA at CM2 series, ito ay perpekto para sa light-load, budget-sensitive na automated na kagamitan sa electronics, packaging, light industry at dry low-dust working scenario.

  1.1 Pangkalahatang Pamantayan at Mataas na Pagbabago

     Ginawa ayon sa domestic unibersal na mga pamantayang pang-industriya na may pinag-isang mga sukat ng pag-mount at mga pagtutukoy ng interface. Nakakamit nito ang mahusay na structural at dimensional interchangeability sa mainstream na MA at CM2 series cylinders, na sumusuporta sa zero-modification replacement, equipment renovation at batch standardized assembly.

  1.2 Magaang Materyal na Istraktura

     Binuo gamit ang premium anodized aluminum alloy cylinder tube at aluminum alloy end covers, na itinugma sa anti-rust stainless steel piston rod. Kung ikukumpara sa mga conventional MA series cylinders, ang MAL series ay 15% na mas magaan sa timbang at humigit-kumulang 10mm na mas maikli sa kabuuang haba. Naghahatid ito ng pambihirang portability at compact installation performance habang epektibong kinokontrol ang mga gastos.

  1.3 Matatag na Istraktura ng Pag-lock ng Thread

     Gumagamit ng dual-end cover thread locking technology na may masikip at matatag na istraktura ng pagpupulong. Tinitiyak ng naka-streamline na bilog na tuwid na hitsura ang simpleng pangkalahatang istraktura at maginhawang araw-araw na disassembly, pagpapanatili at pag-debug, na lubos na binabawasan ang mga gastos sa pagpapatakbo at pagpapanatili para sa mga light-duty na awtomatikong linya ng produksyon.

  1.4 Diversified Motion at Functional Derivatives

     • MAL Double Acting: Dual-end air intake reciprocating motion, ang pinaka-unibersal na uri ng standard para sa conventional light-load linear automation.

     • MSAL Single Acting (Push Out): Spring push-out na istraktura, awtomatikong rod extension pagkatapos ng power failure para sa mga mekanismo ng pag-reset ng kaligtasan.

     • MTAL Single Acting (Pull Back): Istraktura ng pagbabalik ng tagsibol, awtomatikong pagbawi ng baras pagkatapos ng pagkabigo ng kuryente para sa mga senaryo sa pagpoposisyon ng proteksyon.

     • MALD Double Rod: Dual-end output piston rod, napagtatanto ang kasabay na operasyon at nadoble ang epektibong stroke para sa tumpak na kasabay na paghahatid.

     • MALJ Adjustable Stroke: Double acting na disenyo na may adjustable stroke, na sumusuporta sa tumpak na pagpoposisyon at flexible stroke calibration para sa variable na pangangailangan sa pagtatrabaho.

  1.5 Flexible na Buffer at Matibay na Sistema ng Pagse-sealing

     Standard na nilagyan ng mataas na kalidad na rubber buffer pad para sa pangunahing pagbabawas ng ingay at pagsipsip ng epekto; Ang opsyonal na na-upgrade na air buffer (C code) ay epektibong binabawasan ang vibration at ingay sa panahon ng high-speed cyclic operation. Gumagamit ng low-friction bidirectional composite seal na may built-in na oil storage groove, nagtatampok ang cylinder ng ultra-low starting pressure at stable na oil-free na operasyon, na may buhay ng serbisyo na hanggang 5 milyong cycle.

  1.6 Opsyonal na Magnetic Induction Configuration

     Sinusuportahan ng serye ng MAL ang opsyonal na built-in na magnetic ring (S code), perpektong tugma sa CS1-G at SMC M9B series magnetic switch. Napagtanto nito ang real-time na tumpak na pagtukoy ng posisyon ng piston at pag-link ng mga de-koryenteng signal, nakakatugon sa awtomatikong pagpoposisyon ng cycle at mga hinihingi ng matalinong pagsubaybay para sa light-duty na kagamitan sa automation.

2. Kumpletuhin ang Mga Panuntunan sa Pagpapangalan ng Modelo at Mga Halimbawa ng Order

  1.Karaniwang Istruktura ng Modelo: MAL25-100S-CM-FA

 2. Mga Halimbawa ng Standard Order

     • Standard Double Acting Magnetic Model: MAL32-75S-CM (32mm bore, 75mm stroke, round tail, na may magnetic ring)

     • Single Acting Spring Return Model: MTAL20-50S-U (20mm bore, 50mm stroke, flat tail, single acting reset)

     • Double Rod Double Acting Model: MALD25-100S-CA (25mm bore, 100mm stroke, swing tail, double rod synchronous operation)

3. Mga Pangunahing Teknikal na Parameter (Pamantayang Uri)

4. 0.5MPa Theoretical Thrust at Tension Reference Chart (Single Rod)

 4.1 Data ng Pagganap ng Double Acting (MAL).

  4.2 Single Acting (MTAL Spring Return) Data ng Pagganap

5. Mga Mounting Form at Derivative na Modelo

  5.1 Iba't-ibang Pamamaraan sa Pag-mount ng Universal

     • CM Round Tail: Standard straight mounting, ang pinaka-unibersal na uri para sa conventional fixed linear light-load operation

     • CA Swing Tail: Swingable tail structure, na angkop para sa oscillating, flipping at linkage mechanical mechanisms

     • U Flat Tail: Ultra-compact na flat tail na disenyo, perpekto para sa ultra-manipis at makitid na layout ng espasyo sa pag-install

     • FA/FB Front/Rear Flange: Front at rear flat flange fixing, stable vertical installation para sa light-load positioning equipment

     • LB Foot Bracket: Axial foot base fixing, maginhawang lateral installation at flexible equipment arrangement

     • SDB Double Ear Bracket: Dobleng istraktura ng bisagra, umaangkop sa flexible swing at espesyal na mga kondisyon sa pagtatrabaho ng linkage

  5.2 Core Derivative Series

     • MAL Standard Double Acting: Universal lightweight na modelo na may opsyonal na magnetic ring para sa pangkalahatang light-load automation

     • MSAL/MTAL Single Acting: Mga uri ng spring push-out / spring return para sa pag-reset ng kaligtasan at mga senaryo sa pagpoposisyon ng proteksyon

     • MALD Double Rod: Dual-end synchronous na istraktura ng output, pagdodoble ng epektibong stroke at pagpapabuti ng katatagan ng operasyon

     • MALJ Adjustable Stroke: Nako-customize na disenyo ng stroke para sa tumpak na pagpoposisyon at mga pangangailangan sa pagproseso ng variable-stroke

     • MALC Adjustable Cushion: Na-upgrade na air buffer structure, binabawasan ang high-speed na epekto at ingay para sa madalas na paikot na operasyon

6. Paghahambing ng Pinili ng MAL vs MA

7. 3-Step na Mabilis na Gabay sa Pagpili

     1. Pinili ng Bore: Pumili ng wastong laki ng bore batay sa aktwal na bigat ng pagkarga, magreserba ng higit sa 50% safety margin. Unahin ang serye ng MAL para sa light-load at mga proyektong automation na sensitibo sa badyet.

     2. Pagpili ng Stroke: Aktwal na working stroke plus 10~20mm safety margin; sundin ang mga karaniwang limitasyon ng stroke: double acting ≤500mm, single acting ≤150mm.

     3. Functional na Configuration: Piliin ang MAL para sa karaniwang double acting, MTAL para sa single acting spring return, MALD para sa double rod synchronous operation. Piliin ang MALC air cushion para sa high-speed operation (>500mm/s). I-equip ang S magnetic ring + CS1-G/M9B switch para sa awtomatikong pagtukoy ng posisyon.

Isang Buod ng Pangungusap

     Ang serye ng SOLH MAL na magaan na aluminum alloy na mini cylinder ay nagtatampok ng ultra-light compact structure, ultra-low cost at diversified functional options, na nagsisilbing pinaka-cost-effective na pneumatic solution para sa light-load, dry-environment at limitado sa badyet na maliliit na automated na kagamitan.
