HRQ Series Rack at Pinion Rotary Actuator

Brand:SOLH ng Richge Technology

Pagpoposisyon ng Produkto

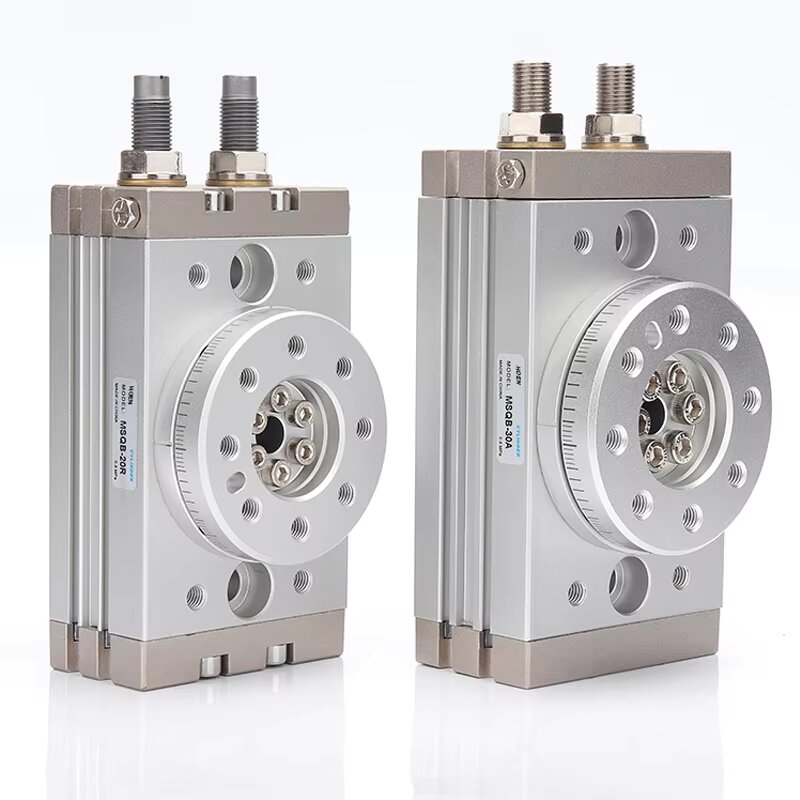

     Ang SOLH HRQ rotary cylinder ay gumagamit ng simetriko na dual-piston rack at pinion transmission structure, na nagtatampok ng ultra-smooth rotation, double output thrust at mataas na repeat positioning accuracy. Ang anggulo ng swing ay patuloy na naa-adjust sa loob ng 0~190°, malawak na naka-deploy para sa rotary indexing, pag-clamping ng workpiece, pag-flip at pag-uuri ng mga istasyon sa lahat ng automated na kagamitan sa produksyon.

Serye Quick Selection Table

Talahanayan ng Pangkalahatang Pangunahing Teknikal na Ispesipikasyon

Output Torque at Allowable Load Data

  1. Theoretical Output Torque (0.5MPa Supply Air, Unit: N·m)

  2. Maximum Allowable Load Reference Table

I-load ang Tip sa Pagpili ng Kaligtasan

     -- Ang aktwal na working load ay dapat matugunan ang safety formula sa ibaba upang maiwasan ang pagpapapangit at maagang pagkabigo:

     -- Aktwal na Axial Load / Max Axial Load + Aktwal na Radial Load / Max Radial Load + Aktwal na Bending Moment / Max Bending Moment ≤ 15.

Mga Bentahe ng Structural Design

  1. Symmetric Rack at Pinion Drive

     -- Ang balanseng dalawahang piston ay naghahatid ng dobleng output torque, matatag na pag-ikot nang walang nanginginig, mahusay na katumpakan sa pagpoposisyon at higit na mabigat na kapasidad na tindig kumpara sa mga single-vane rotary cylinder.

  2. Multi-Directional Mounting Base

     -- HRQ10~HRQ200: tapped mounting hole na ipinamahagi sa magkabilang gilid na mukha;

     -- Micro HRQ2/3/7: mga mounting hole sa ilalim na eroplano; nababaluktot na layout para sa mga compact na frame ng kagamitan.

  3. Central Hollow Through Hole

     -- Ang guwang na disenyo sa ibabaw ng rotary table ay nagbibigay-daan sa air tubing, mga sensor cable na dumaan sa gitna, maayos na panloob na layout ng piping nang walang panlabas na interference sa linya.

  4. Dalawang Opsyonal na Buffer Solutions

     -- Mechanical limit screw buffer: Mababang halaga, angkop para sa magaan na pagkarga at mababang bilis ng pasulput-sulpot na operasyon

     -- Hydraulic shock absorber (-A suffix): Ang kapasidad ng pagsipsip ng enerhiya na 3~5 beses na mas mataas kaysa sa screw buffer, epektibong pinipigilan ang impact vibration sa high-speed heavy-load stop, ginagarantiyahan ang tumpak na pag-uulit ng pagpoposisyon

  5. Universal Magnetic Switch Compatibility

     -- Mga karaniwang pre-machined sensor grooves sa magkabilang panig ng cylinder body, tugma sa D-M9BV, D-A93 at iba pang pangkalahatang magnetic reed switch para sa rotary in-place signal feedback sa PLC control system.

Kumpletuhin ang Panuntunan sa Pagpapangalan ng Modelo

  1. Pangunahing Halimbawa ng Modelo: HRQ30-A

     -- HRQ: Rotary rack at pinion cylinder series code

     -- 30: Code ng laki ng frame, na tumutugma sa mga nakapirming torque at mga parameter ng pagkarga

     -- -A: Suffix para sa built-in na hydraulic shock absorber; walang suffix = mechanical limit screw buffer

  2. Pinalawak na Kahulugan ng Suffix

     -- -S: Hindi kinakalawang na asero na end cap para sa anti-corrosion na mahalumigmig na kapaligiran

     -- Mga opsyon sa thread: PT taper thread, G parallel thread, NPT American standard na thread

Step-by-Step na Gabay sa Pagpili at Mga Karaniwang Aplikasyon

  1. Mga Panuntunan sa Priyoridad sa Pagpili

     -- Mataas na bilis, mabigat na pag-load ng workpiece, high-precision stop positioning → HRQ□-A hydraulic buffer model

     -- Banayad na load, mababang cycle speed, mahigpit na kontrol sa gastos → Standard HRQ screw buffer na bersyon

     -- Humid / bahagyang kinakaing unti-unti na kapaligiran ng workshop → HRQ□-A(S) hindi kinakalawang na asero end cap variant

     -- Priyoridad sa pagtutugma ng load: I-verify ang tatlong core indicator nang sabay-sabay – output torque, bending moment, radial at axial allowable load

  2. Mga Karaniwang Pang-industriya na Sitwasyon sa Aplikasyon

     -- Precision awtomatikong pagpupulong: Rotary part assembly, screw tightening stations

     -- Logistics ng pag-uuri ng materyal: 90°/180° workpiece flipping, conveyor direction switching

     -- Pneumatic clamping fixtures: Rotary jig clamping at turnover na mekanismo

     -- Makinarya sa pag-iimpake: Pag-ikot ng bote, awtomatikong pagdikit ng label na mga rotary station

Paghahambing ng Pagganap: HRQ Rack-Pinion VS Vane Type Rotary Cylinder

Isang Buod ng Pangungusap

     Ang SOLH HRQ dual piston rack & pinion rotary cylinder ay nag-aalok ng mechanical screw / hydraulic buffer na opsyonal na variant na may stainless steel corrosion resistant na bersyon, multi-direction mounting at central hollow table na disenyo, na naghahatid ng stable na high torque heavy-duty rotary positioning para sa awtomatikong assembly, packaging at mga linya ng produksyon ng pag-uuri ng materyal.
