Detalyadong Panimula sa Richge Technology panloob na high-boltahe switch switch

    Batay sa pundasyon ng negosyo ng Richge Technology sa larangan ng mga high-boltahe na switchgear accessories (na dati nang nakatuon sa mga bahagi ng pagkakabukod ng high-boltahe, mga sangkap na switch ng switch, atbp.), Ang panloob na mga produktong switch na may mataas na boltahe ay nakaposisyon bilang mga pangunahing kagamitan sa kaligtasan para sa mga sistema ng kuryente na may mga antas ng boltahe na 12KV ~ 40.5KV. Pangunahing ginagamit ang mga ito sa mga panloob na pagpapalit, mga silid ng pamamahagi ng kuryente at pagtutugma ng high-boltahe na switchgear upang matugunan ang mga pangangailangan sa proteksyon sa grounding sa panahon ng pagpapanatili ng kagamitan. Ang mga produkto ay sumunod sa mga pamantayan sa industriya tulad ng T/ZZB 2173-2021 "12KV ～ 40.5KV panloob na high-boltahe AC grounding switch". Ang sumusunod ay isang detalyadong pagpapakilala mula sa mga pangunahing sukat ng produkto:

I. Pangkalahatang -ideya ng produkto at pangunahing pagpoposisyon

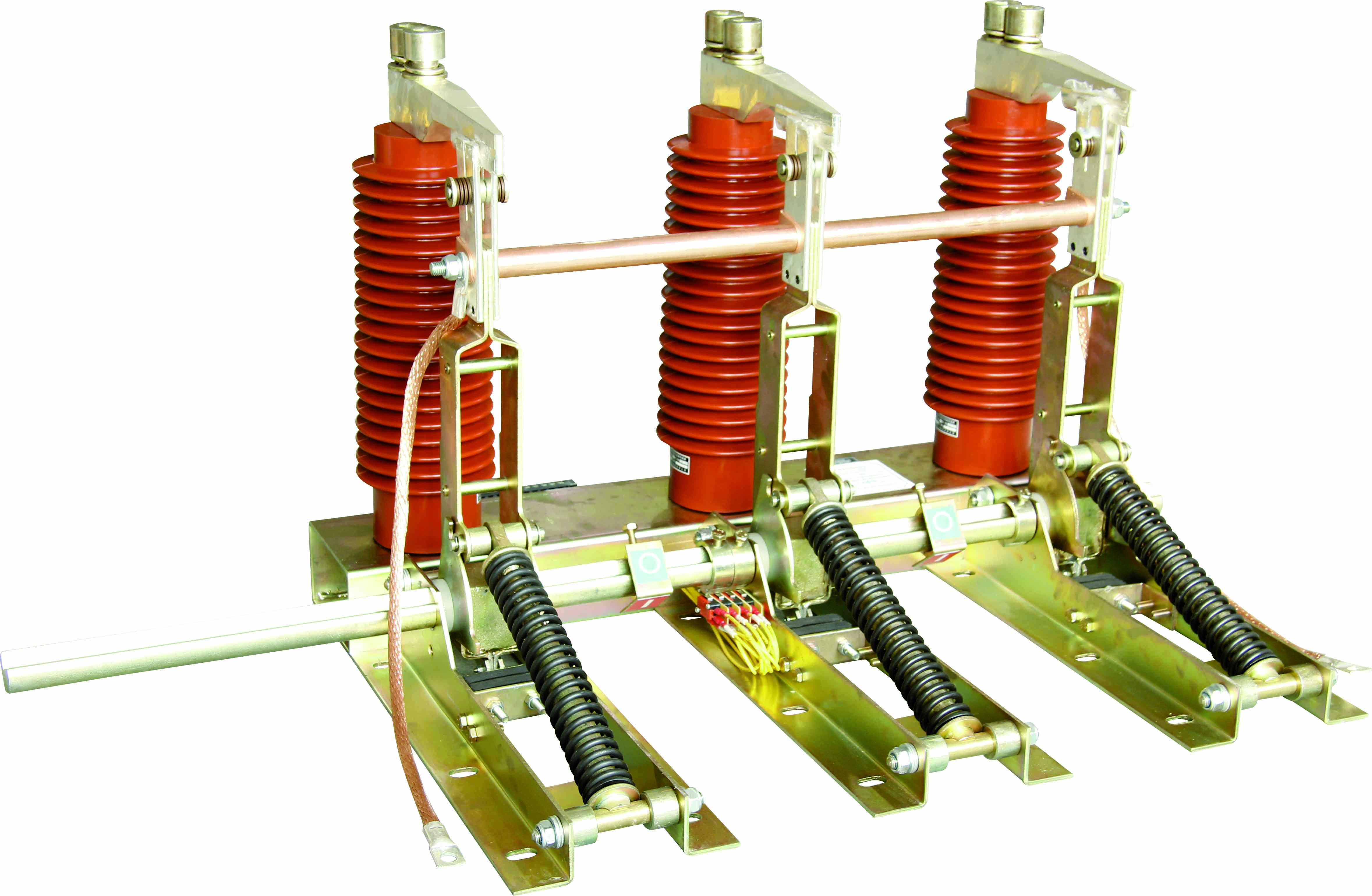

    Ang Richge Indoor High-boltahe na switch ng grounding ay isang aparato sa grounding sa kaligtasan ng mekanikal, na inuri bilang isang nakahiwalay na switch. Ang pangunahing pag-andar nito ay upang makabuo ng isang maaasahang circuit ng grounding sa pagitan ng kagamitan na mapapanatili at ang grid ng kuryente sa panahon ng pagpapanatili ng mga kagamitan na may mataas na boltahe (tulad ng mga circuit breaker, transformer, switchgear), ilabas ang natitirang mga singil at magbigay ng isang "halatang punto ng pagkakakonekta" upang maiwasan ang personal na pagkabigla o pagkasira ng kagamitan na sanhi ng hindi inaasahang supply ng kuryente.

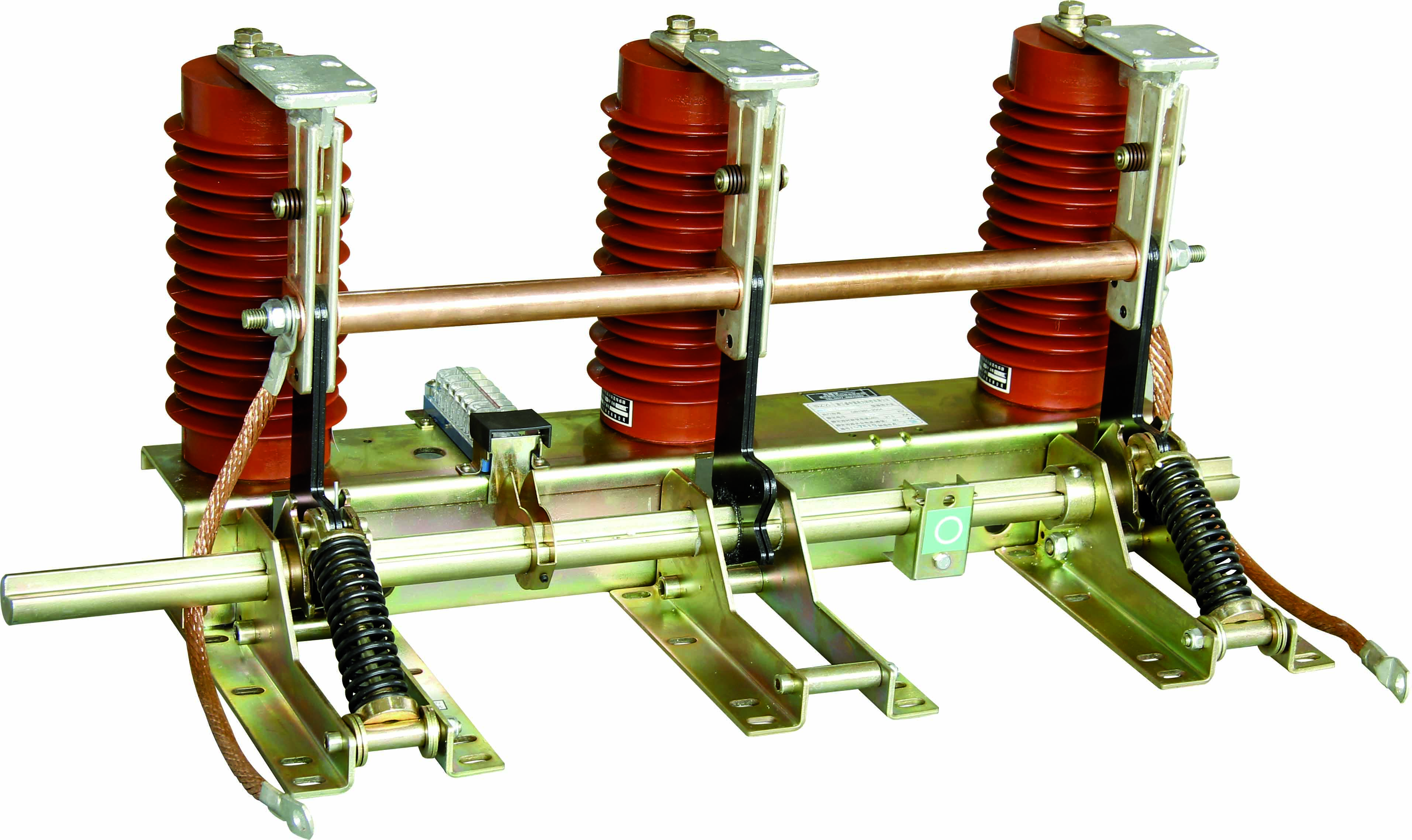

• Saklaw ng Boltahe: 12KV, 24KV, 40.5KV (umaangkop sa pangunahing mga sistema ng panloob na boltahe na panloob na mga sistema);

• Frequency adaptation: 50Hz (katugma sa mga pamantayan sa sistema ng domestic power);

• Mga Bentahe ng Core: Bumuo ng mga teknikal na synergy na may mga accessory ng high-boltahe na may mataas na boltahe (tulad ng mga haligi ng insulating, mga mekanismo ng pagpapatakbo), na may compact na istraktura, nababaluktot na operasyon, at paglaban sa mga malupit na kapaligiran (pagbagay sa mga panloob na kumplikadong mga sitwasyon tulad ng alikabok, temperatura at pagbabagu-bago ng kahalumigmigan).

Ii.Mga pangunahing teknikal na parameter (sumunod sa pamantayang T/ZZB 2173-2021)

    Ayon sa pag-uuri ng antas ng boltahe, ang mga pangunahing teknikal na mga parameter ay ipinapakita sa sumusunod na talahanayan, na nakakatugon din sa mga pangunahing kinakailangan ng GB/T 1985-2014 "high-boltahe na AC na naghihiwalay ng mga switch at grounding switch":

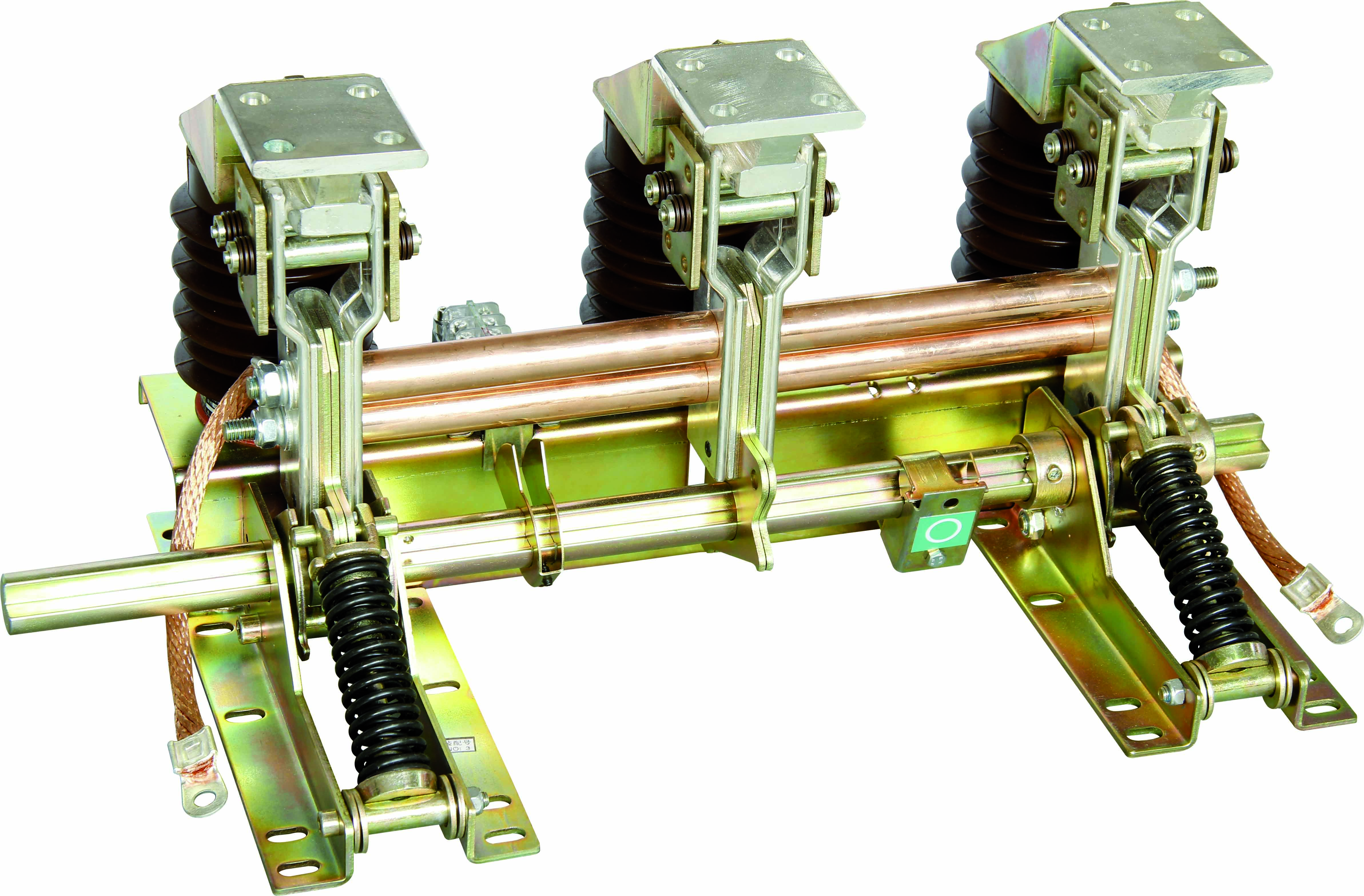

III. Istruktura ng disenyo at prinsipyo ng pagtatrabaho

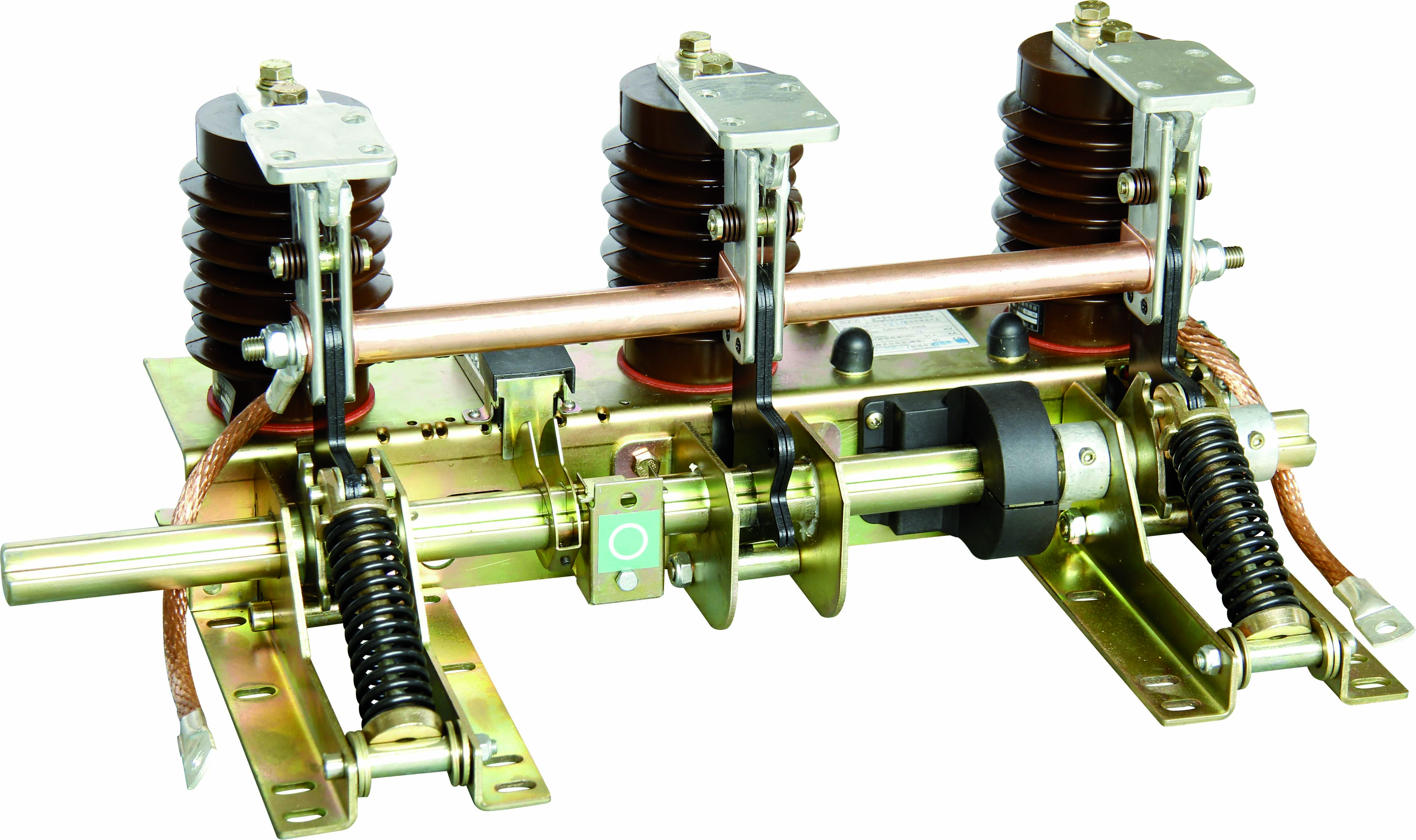

3.1 Core Structure (Modular Design para sa Madaling Pag -install at Pagpapanatili)

    Ang pagtukoy sa arkitektura ng industriya ng mature at pagsasama sa mga kalamangan sa proseso ng pag -access ng Richge, ang produkto ay pangunahing binubuo ng mga sumusunod na sangkap:

• Bracket: Nabuo sa pamamagitan ng malamig na baluktot at hinang ng manipis na mga plate na bakal, na may paggamot na anti-corrosion na paggamot (galvanizing/spraying) upang matiyak ang lakas ng istruktura;

• Grounding Knife Assembly: T2 Red Copper Cold-draw na bumubuo, makipag-ugnay sa Silver Plating Layer Hardness ≥HV120 (pagbabawas ng paglaban sa contact at pagpapabuti ng paglaban sa kaagnasan);

• Static contact: na may disenyo ng flange na kutsilyo, nakikipagtulungan sa disc spring upang makamit ang maaasahang pakikipag-ugnay at maiwasan ang maluwag na pag-init;

• Mekanismo ng Operating: Sinusuportahan ang Manu -manong/Electric Dual Modes (Electric Model kasama ang motor drive unit), na isinama sa istraktura ng pag -iimbak ng enerhiya ng spring spring;

• Mga sangkap ng pagkakabukod: Ang mga insulator ng Epoxy resin ay nagpatibay ng APG awtomatikong proseso ng paghuhulma ng compression (mataas na lakas ng pagkakabukod, mababang bahagyang paglabas);

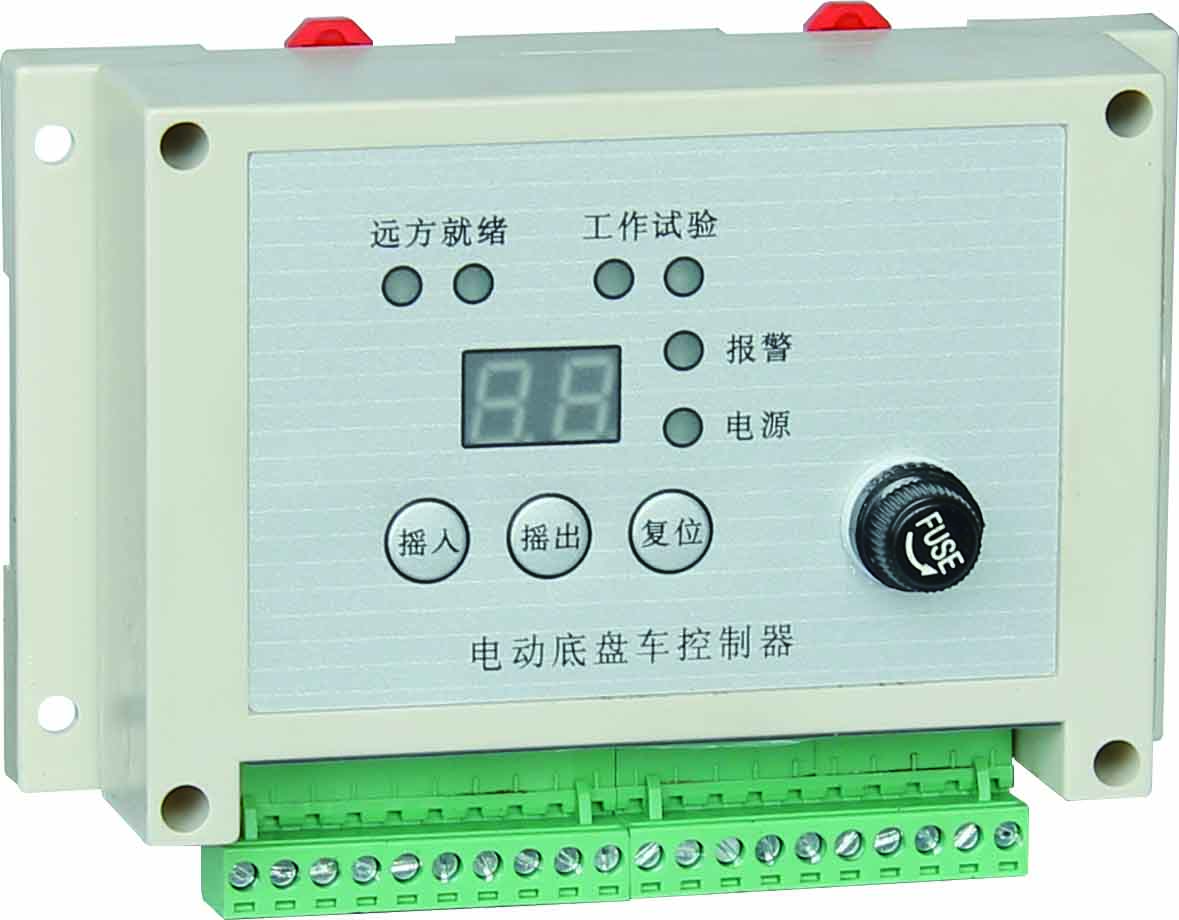

• Module ng Intelligent Control (Opsyonal): May kasamang proteksyon sa stall ng motor (≥5 beses na na-rate na kasalukuyang), proteksyon ng limitasyon ng oras ng operasyon, proteksyon ng pagbabagu-bago ng boltahe (80% -120% na na-rate na halaga), grade grade IP3X;

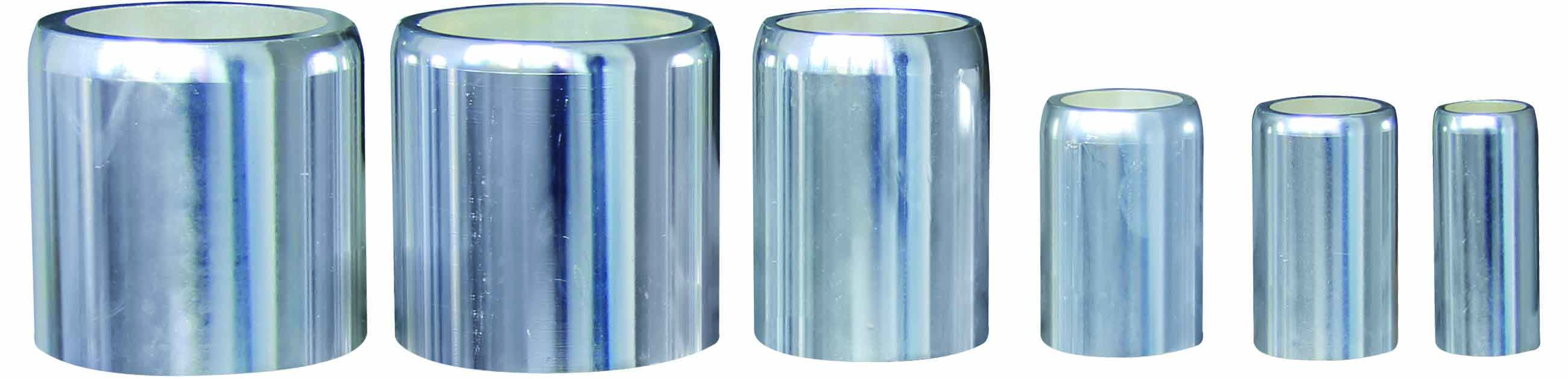

• Mga Bahagi ng Auxiliary: conductive sleeve (pagkakabukod ng pagkakabukod), kakayahang umangkop na koneksyon (bayad sa pag -install ng error), sensor ng posisyon (pagbubukas ng feedback at pagsasara ng katayuan).

3.2 Prinsipyo ng Paggawa (hinimok ng Pressure Spring Energy Storage, Independent ng Manu -manong Speed ​​Operation)

(1) Pagsara ng Operasyon

1. Manu -mano/electrically magmaneho ng mekanismo ng operating, ang metalikang kuwintas ay ipinapadala sa pangunahing baras, na pagtagumpayan ang resistang metalikang kuwintas upang himukin ang braso ng crank upang paikutin;

2. Ang grounding kutsilyo na nagpapatakbo ng baras ay dumadaan sa presyon ng patay na punto ng tagsibol, at ang presyon ng tagsibol ay naglalabas ng enerhiya kaagad upang itulak ang grounding kutsilyo upang mabilis na isara;

3. Matapos magsara sa lugar, ang grounding kutsilyo ay malapit na makipag -ugnay sa static contact flange sa pamamagitan ng disc spring upang makabuo ng isang maaasahang grounding circuit.

(2) Pagbubukas ng operasyon

1. Ang mekanismo ng operating ay nalalapat sa reverse metalikang kuwintas, at ang pangunahing baras ay nagtagumpay sa pangunahing metalikang kuwintas at puwersa ng tagsibol upang himukin ang braso ng crank upang paikutin nang baligtad;

2. Ang spring ng grounding kutsilyo ay dumadaan muli sa patay na punto upang makumpleto ang pag -iimbak ng enerhiya (naghahanda para sa susunod na pagsasara);

3. Matapos buksan ang lugar, ang distansya ng pagbubukas ng break ay nakakatugon sa mga karaniwang mga kinakailangan, na bumubuo ng halata na paghihiwalay ng elektrikal.

Iv. Mga pangunahing pag -andar at mga sitwasyon ng aplikasyon

4.1 Mga Pag -andar sa Kaligtasan ng Kaligtasan

    Ang Richge Indoor High-boltahe na switch ng grounding ay isang aparato sa grounding sa kaligtasan ng mekanikal, na inuri bilang isang nakahiwalay na switch. Ang pangunahing pag-andar nito ay upang makabuo ng isang maaasahang circuit ng grounding sa pagitan ng kagamitan na mapapanatili at ang grid ng kuryente sa panahon ng pagpapanatili ng mga kagamitan na may mataas na boltahe (tulad ng mga circuit breaker, transformer, switchgear), ilabas ang natitirang mga singil at magbigay ng isang "halatang punto ng pagkakakonekta" upang maiwasan ang personal na pagkabigla o pagkasira ng kagamitan na sanhi ng hindi inaasahang supply ng kuryente.

2. Residual Charge Release: Mabilis na naglalabas ng mga natitirang singil sa kagamitan pagkatapos ng saligan upang maiwasan ang electrostatic shock sa panahon ng pagpapanatili;

3. Ang kapasidad ng paggawa ng circuit: Ang pagganap ng klase ng E2 ay maaaring makitungo sa biglaang mga pagkakamali sa maikling circuit sa panahon ng pagpapanatili upang maiwasan ang burnout ng kagamitan;

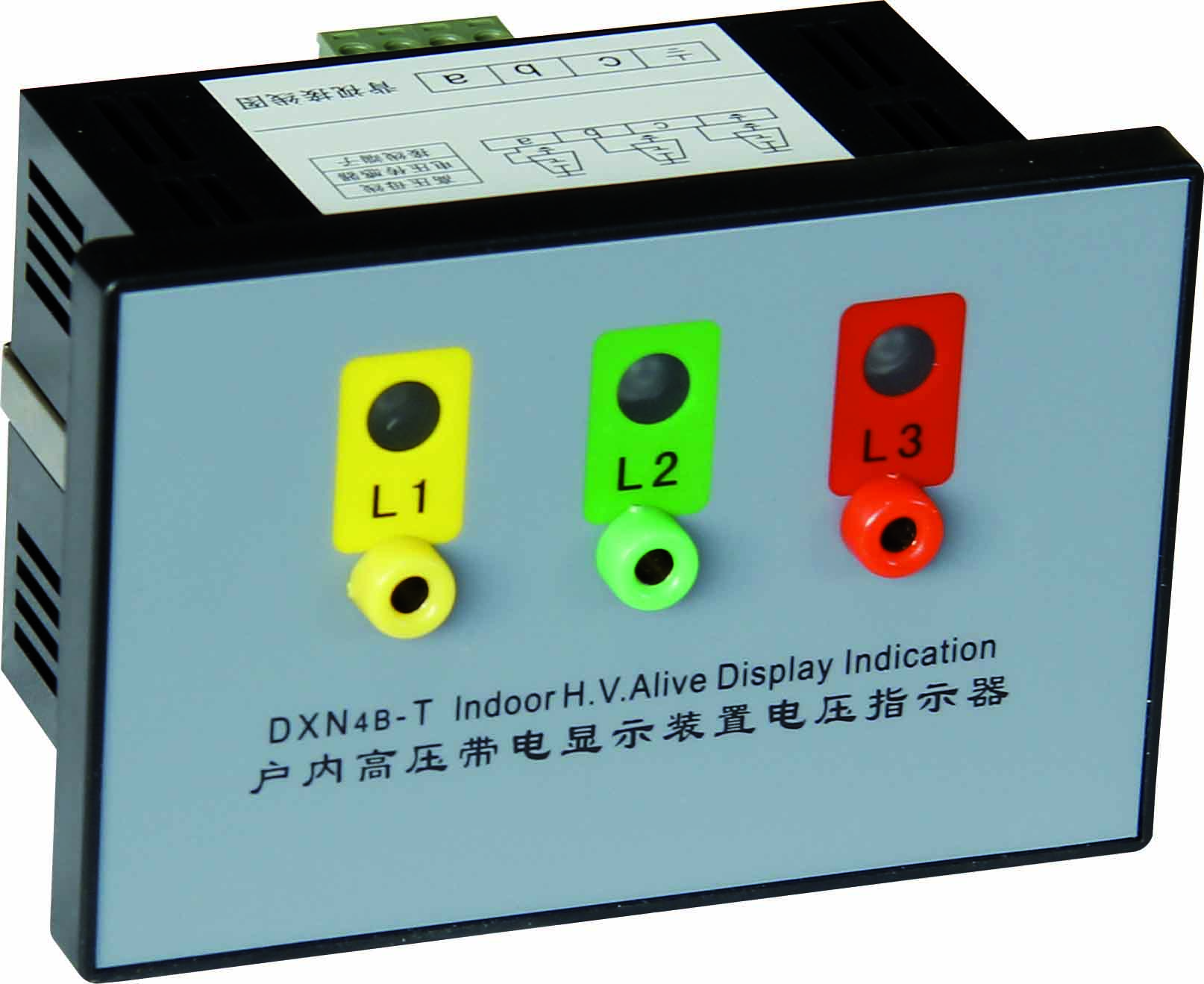

4. Visualization ng Estado: Nilagyan ng Mekanikal na Posisyon ng Mekanikal (I-clear ang Pagbubukas/Pagwawakas ng Mga Marks), Opsyonal na Live Display Device (sumunod sa mga regulasyon ng DL408-91).

4.2 Karaniwang mga sitwasyon ng aplikasyon

• Mga panloob na pagpapalit: Ginamit gamit ang 12kV ~ 40.5kV circuit breakers at paghiwalayin ang mga switch para sa busbar at transpormer maintenance grounding;

• Mataas na boltahe na switchgear na pagtutugma: Form "High-Low Voltage Synergy" na may Richge low-boltahe switchgear accessories, umaangkop sa MNS, GCS at iba pang mga cabinets, bilang mga sangkap na saligan ng pagpapanatili para sa mga papalabas na cabinets at mga cabinets ng pagsukat;

• Mga Sistema ng Pamamahagi ng Pang-industriya ng Pang-industriya: Proteksyon ng Pagpapanatili para sa Mga Kagamitan sa Mataas na Bolusyon (tulad ng mga motor na may mataas na boltahe, mga cabinets ng rectifier) ​​sa mga malalaking pabrika at mga istasyon ng kuryente na pag-aari ng minahan;

• Mga bagong senaryo ng enerhiya: safety grounding ng mga panloob na aparato sa pamamahagi ng kuryente (tulad ng 35kV switchgear) sa mga istasyon ng photovoltaic/wind power booster.

Lightning Impulse Voltage (KV, Peak)

5.1 Mga kinakailangan sa pag -install ng pangunahing

1. Pagbagay ng pundasyon: ang error sa antas ng pag -install ng ibabaw ≤1mm/m, at ang pagtutol ng grounding loop ≤0.5Ω (dapat na maaasahan na konektado sa istasyon ng grounding grid);

2. Interlock Cooperation: Tiyakin na ang mekanismo ng interlock na may pangunahing switch ng switchgear ay nagpapatakbo nang maayos nang walang jamming (inirerekumenda na gamitin ang mga orihinal na accessories ng Richge para sa mas mahusay na pagiging tugma);

3. Mga Wiring Electrical: Ang koneksyon ng control line ng electric model ay dapat sumunod sa antas ng boltahe (tulad ng AC220V/DC220V), at ang masikip na metalikang kuwintas ng mga wiring terminal ay nakakatugon sa mga kinakailangan ng manu -manong;

4. Pagsubok sa Pagtanggap: Pagkatapos ng pag -install, kinakailangan upang subukan ang pagbubukas at pagsasara ng asynchronism, paglaban ng loop at pagganap ng pagkakabukod (dalas ng kuryente na may boltahe, bahagyang pagsubok sa paglabas).

5.2 Regular na pagpapanatili at pag -aayos

(1) cycle ng pagpapanatili at nilalaman

(2) Karaniwang pag -aayos

• Ang pagsasara ng jamming: Suriin kung ang koneksyon sa pagitan ng braso ng crank at ang pangunahing baras ay maluwag, o kung ang contact ay deformed (ang mga deformed na bahagi ay kailangang mapalitan);

• labis na paglaban sa contact: polish ang layer ng contact oxide, supplement pilak na kalupkop (o palitan ang pagpupulong ng contact);

• Pagkabigo ng Electric Operation: Suriin kung ang proteksyon ng stall ng motor ay na -trigger (kailangang i -reset ang magsusupil), o kung ang drive gear ay isinusuot;

• Labis na bahagyang paglabas: Linisin ang mantsa ng langis sa ibabaw ng mga bahagi ng pagkakabukod, suriin kung ang mga insulator ay may mga bitak (palitan ang insulator kung kinakailangan).

Vi. Pamantayang Pagsunod at Pangako ng Kalidad

6.1 Mga Pamantayan sa Pagsunod

• Frequency adaptation: 50Hz (katugma sa mga pamantayan sa sistema ng domestic power);

    Upang makuha ang kumpletong manu-manong produkto ng teknolohiya ng Richge Indoor High-boltahe na switch ng grounding (kabilang ang mga tiyak na mga parameter ng modelo, mga guhit ng pag-install, mga ulat sa pagsubok), maaari mong gamitin ang mga sumusunod na pamamaraan:

• Pamantayan sa Pagsubok: GB/T 14598.26-2015 "Pagkatugma ng Electromagnetic - Mga Diskarte sa Pagsubok at Pagsukat - Electrostatic Discharge Immunity Test" (EMC Test), Pagsubok ng Salt Spray (Three -Proof Verification).

6.2 Pangako ng Kalidad

• Panahon ng warranty ng produkto: 1 taon (hindi kasama ang pinsala sa tao o lakas ng majeure);

• Garantiyang Buhay: Kapag ang buhay ng mekanikal ay umabot sa klase M2 (10,000 beses), ang pangunahing pagganap ay nakakatugon pa rin sa pamantayang mga kinakailangan;

• Suporta sa Serbisyo: Magbigay ng gabay sa pag -install, pagsasanay sa pagpapanatili at mga ekstrang bahagi ng supply (ang suporta ay maaaring makuha sa pamamagitan ng opisyal na website ng Richge o serbisyo sa customer).

Vii. Mga paraan upang makakuha ng detalyadong impormasyon

    Upang makuha ang kumpletong manu-manong produkto ng teknolohiya ng Richge Indoor High-boltahe na switch ng grounding (kabilang ang mga tiyak na mga parameter ng modelo, mga guhit ng pag-install, mga ulat sa pagsubok), maaari mong gamitin ang mga sumusunod na pamamaraan:

1. Bisitahin ang Opisyal na Website ng Richge (www.richgeswitchgear.com) at query sa seksyon na "High-Voltage Products" o "Technical Download" na seksyon;

2. Makipag -ugnay sa Kagawaran ng Pagbebenta ng Richge (WhatsApp: +86 189 5893 8078) at ipaliwanag ang mga kinakailangan (tulad ng antas ng boltahe, kinakailangan ang electric control);

3. Magpadala ng isang email sa email ng serbisyo ng customer ng Richge upang mag -aplay para sa isang pasadyang solusyon sa teknikal.
