Pangunahing nakatuon ang teknolohiya ng Richge sa paggawa ng mga low-boltahe na switchgear accessories, high-boltahe na mga sangkap ng switchgear, at panloob/panlabas na circuit breaker series. Ang sumusunod ay nagbibigay ng isang propesyonal na pagpapakilala sa mga breaker ng circuit ng SF6 para sa sanggunian.
Ang SF6 circuit breaker ay isang high-boltahe na circuit breaker na gumagamit ng asupre hexafluoride (SF6) gas bilang pagkakabukod at medium-extinguishing medium, na malawakang ginagamit sa paghahatid at pamamahagi ng mga patlang ng mga sistema ng kuryente.
• Napakahusay na pagganap ng pagkakabukod: Ang lakas ng pagkakabukod ng SF6 gas ay 2.5-3 beses na ng hangin, na maaaring makabuluhang bawasan ang dami ng kagamitan.
• Napakahusay na kapasidad ng arc-extinguishing: mataas na conductivity ng haligi ng arko, maikling oras ng arko (2-2.5 cycle), at malaking kapasidad ng pagsira (hanggang sa 80ka).
• Walang panganib sa sunog: Ang gas ng SF6 ay hindi masusunog na may mataas na kaligtasan.
• Mahabang buhay ng serbisyo: Ang buhay ng elektrikal ay maaaring umabot ng higit sa 25 taon, na may mahabang pag -ikot ng pagpapanatili at nabawasan ang dalas ng pagpapanatili.
1. Sa panahon ng pagbubukas, ang paglipat at static na mga contact ay hiwalay upang makabuo ng isang arko, na nagiging sanhi ng pagbagsak ng gas ng SF6 sa S, F atoms at positibo/negatibong mga ion sa mataas na temperatura.
2. Ang mga molekula ng gas ng SF6 ay nakakakuha ng mga libreng electron upang mabuo ang mga negatibong ions, binabawasan ang kondaktibiti ng haligi ng arko at pinabilis ang pagkalipol ng arko.
3. Matapos mapapatay ang arko, pinapanumbalik ng gas ang orihinal na estado ng pagkakabukod.
Sirkulasyon ng gas:Pag-ampon ng uri ng gas ng presyon o prinsipyo ng uri ng enerhiya, ang daloy ng gas ay nabuo sa pamamagitan ng piston o enerhiya ng arko upang mabilis na mapapatay ang arko at ibalik ang pagkakabukod.
| Sangkap |
Function |
Tampok |
| Arc extinguishing kamara |
Lugar kung saan nabuo at pinatay ang arko |
Nilagyan ng nozzle at aparato ng presyon sa loob |
| Suporta sa pagkakabukod |
Suporta at pagkakabukod |
Uri ng haligi ng porselana o pinagsama -samang materyal na pagkakabukod |
| Mekanismo ng pagpapatakbo |
Control pagbubukas at pagsasara ng mga operasyon |
Ang pag -iimbak ng enerhiya ng tagsibol, haydroliko o permanenteng mekanismo ng magnet |
| SF6 Gas System |
Mag -imbak at subaybayan ang SF6 Gas |
Kabilang ang density relay, pressure gauge, balbula |
| Conductive circuit |
Ikonekta ang circuit |
Binubuo ng mga contact, makipag -ugnay sa mga daliri at conductor |
| Shell |
Protektahan ang mga panloob na sangkap at lupa |
Gawa sa materyal na metal o pagkakabukod |

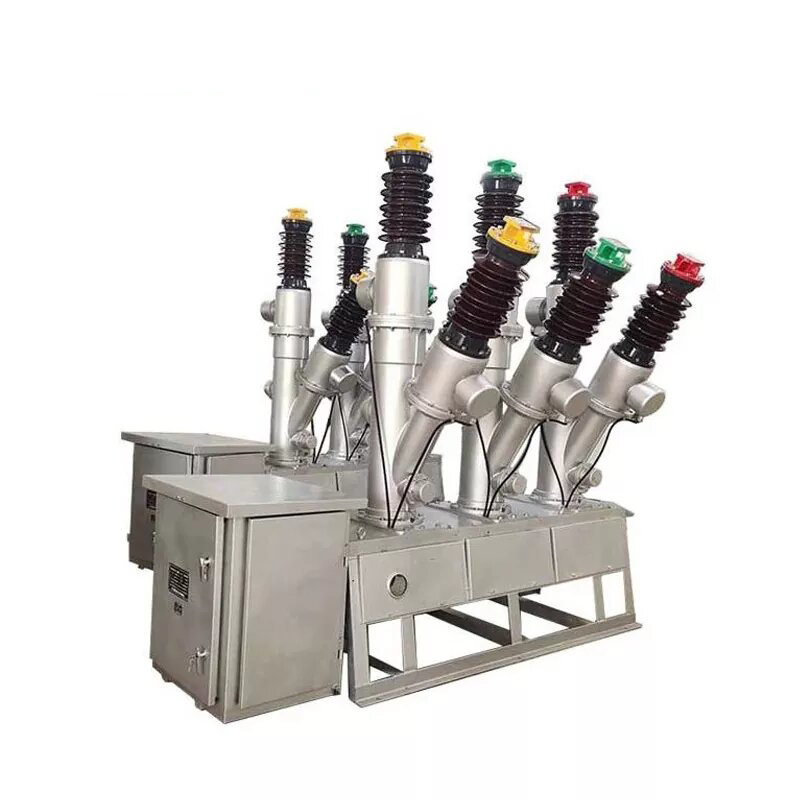

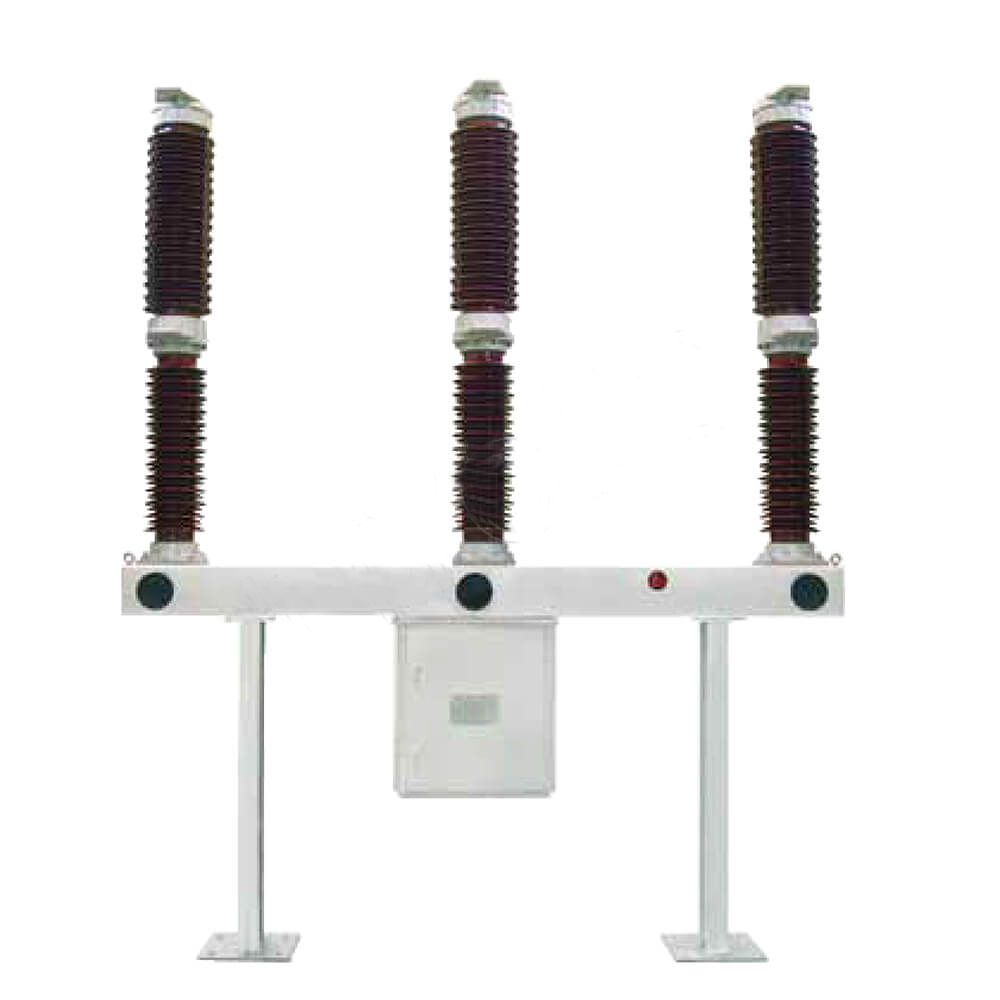

• Uri ng haligi ng Porcelain: Three-phase independiyenteng, malaking dami, na angkop para sa mga panlabas na lugar (tulad ng uri ng FA4-550)
• Uri ng tangke (uri ng tangke ng sahig): three-phase karaniwang tangke, compact na istraktura, mahusay na pagganap ng seismic, madaling pagpapanatili
• Circuit breaker sa GIS pinagsama elektrikal na kagamitan: isinama sa disconnector, grounding switch, atbp sa isang selyadong shell
• Uri ng single-pressure: Isang presyon lamang sa loob ng silid na nagpapalabas ng arko, simpleng istraktura, malawakang ginagamit
• Uri ng dual-pressure: na may mataas at mababang presyon ng mga silid ng hangin, mas mahusay na pagganap ng arc-extinguishing ngunit kumplikadong istraktura
| Parameter |
Karaniwang saklaw |
Paglalarawan |
| Na -rate na boltahe |
72.5kv ~ 1100kv |
Kasama sa mga karaniwang marka ang 126KV, 252KV, 550KV, 800KV |
| Na -rate na kasalukuyang |
1250a ~ 5000a |
Napili ayon sa mga senaryo ng aplikasyon |
| Na-rate ang short-circuit breaking kasalukuyang |
31.5ka ~ 63 |
Tinutukoy ang kapasidad ng pagbagsak ng kasalanan ng maikling circuit |
| Na-rate ang short-circuit na kasalukuyang |
80ka ~ 160ka |
Sumasalamin sa kapasidad na gumawa ng short-circuit kasalukuyang |
| SF6 Gas Pressure |
0.4Mpa ~ 0.7Mpa (presyon ng gauge) |
Mga pagbabago na may temperatura at nakapaligid na temperatura |
| Pagbubukas at oras ng pagsasara |
20ms ~ 60ms |
Direktang nakakaapekto sa katatagan ng system |
| Buhay ng Serbisyo |
≥30 taon |
Ang mekanikal na buhay ay maaaring umabot sa libu -libong mga operasyon |
1. Napakahusay na Pagganap ng Breaking: Mabilis na Patayin
2. Mataas na pagiging maaasahan: Ang selyadong istraktura ay binabawasan ang epekto ng panlabas na kapaligiran, na angkop para sa iba't ibang malupit na kondisyon ng klima
3. Mababang ingay: Ang ingay ng operasyon ay mas mababa sa 85dB, pagpapabuti ng kapaligiran sa pagtatrabaho
4. Maliit na lugar ng sahig: Compact na istraktura, lalo na ang angkop para sa mga substation ng lunsod at mga lugar na pinipilit sa espasyo
5. Mataas na Antas ng Intelligence: Maaaring isama ang sistema ng pagsubaybay sa real-time na monitor gas density, temperatura at katayuan sa operasyon
• Sistema ng paghahatid ng kuryente: proteksyon at kontrol ng 500kV at sa itaas ng mga linya ng paghahatid ng boltahe na may mataas na boltahe
• Substation: Ginamit bilang kagamitan sa proteksyon para sa pangunahing mga transformer at busbars
• Pang-industriya na grid ng kapangyarihan: pamamahagi ng mataas na boltahe para sa mga istasyon ng kapangyarihan na ibinigay sa sarili sa malalaking pabrika, mga mina, atbp.
• Bagong Koneksyon ng Grid ng Enerhiya: Kagamitan sa Proteksyon para sa Mga Booster Stations sa Wind Farms at Photovoltaic Power Stations
• Urban power grid: pangunahing sangkap ng compact GIS switchgear
• Error sa antas <1mm/m upang matiyak ang katatagan ng kagamitan
• Perpektong sistema ng saligan, paglaban sa saligan <0.5Ω
• Ang pagtuklas ng pagtagas ng gas bago ang pag -install, ang taunang rate ng pagtagas ay dapat na <1 ‰
• Lumikas sa ibaba ng 133Pa at panatilihin ang higit sa 2 oras, pagkatapos ay punan ng kwalipikadong gas ng SF6 pagkatapos na kumpirmahin ang walang pagtagas
• Ang presyon ng pagpuno ng gas ay mahigpit na sumusunod sa mga kinakailangan sa manu -manong produkto, error na kinokontrol sa loob ng ± 0.02MPa
• Ang pagbubukas at pagsasara ng oras at pagsasaayos ng pag -synchronise ay nakakatugon sa mga kinakailangan sa teknikal
• Ang mekanismo ng pagpapatakbo ay nababaluktot nang walang jamming
• Ang mga switch ng switch ng pantulong ay tumpak na may normal na feedback ng signal
Mga regular na item sa inspeksyon:
Siklo
Item ng inspeksyon
Pamantayan
Araw -araw
SF6 gas pressure at density
Sa loob ng normal na saklaw, walang malinaw na pagbagsak
Buwanang
Mga bahagi ng Pag -iinspeksyon at Koneksyon
Walang pagpapapangit, walang bakas ng paglabas, walang kalungkutan
Quarterly
Pagpapatakbo ng mekanismo ng pagpapadulas at inspeksyon ng selyo
Nababaluktot na operasyon, walang pagtagas
Taunang
Ang pagtuklas ng kahalumigmigan ng gas ng SF6
Nilalaman ng tubig <150ppm (20 ℃)
3-5 taon
Mekanikal na katangian ng pagsubok at pagsukat ng paglaban sa pagkakabukod
Kilalanin ang mga pamantayan sa pabrika
Overhaul cycle
10-15 taon o pinagsama-samang pagsira sa kasalukuyang umabot sa 4000ka
Palitan ang mga bahagi ng pag -iipon at magsagawa ng komprehensibong inspeksyon
Espesyal na Pagpapanatili:
• Pagpaparami ng Gas: Kapag bumaba ang presyon sa halaga ng alarma (karaniwang 0.05MPa na mas mababa kaysa sa na -rate na presyon), napapanahong muling magdagdag ng gas
• Pagpapalit ng gas: Matapos masira ang matinding kasalanan, suriin ang kalidad ng gas at palitan kung kinakailangan
• Density Relay Calibration: Magsagawa ng Pag-calibrate tuwing 2-3 taon
• Ang purong SF6 ay hindi nakakalason, ngunit ang mga produktong agnas ng arko (tulad ng SO2, HF) ay nakakalason, kaya ang bentilasyon ay kinakailangan sa pagpapanatili
• Iwasan ang pakikipag -ugnay sa gas na may balat at respiratory tract, magsuot ng kagamitan sa proteksyon kung kinakailangan
• Kailangang putulin muna ang kapangyarihan, i -verify ang walang kuryente at lupa bago ang pagpapanatili
• Bawasan ang presyon sa presyon ng zero gauge bago ilabas ang SF6 gas
• Pinilit na bentilasyon para sa higit sa 15 minuto pagkatapos buksan ang kagamitan upang matiyak na maubos ang panloob na gas
• Ang SF6 ay isang malakas na gas ng greenhouse (halaga ng GWP 23900), kaya ang mga emisyon ay dapat na mahigpit na kontrolado
• Ang basurang gas ay dapat na mai -recycle at gamutin, at hindi dapat direktang maipalabas sa kapaligiran
Sa pamamagitan ng mahusay na pagkakabukod at pagganap ng arc-extinguishing, ang SF6 circuit breaker ay naging pangunahing pagpili ng high-boltahe na switchgear sa mga modernong sistema ng kuryente, lalo na ang angkop para sa malaking kapasidad, mataas na boltahe na antas ng paghahatid ng kapangyarihan at mga senaryo ng pamamahagi.
