KQ2W Series Extended Male Thread Push-in Elbow

SOLH KQ2W Series 90° Extended Male Thread Push-in Elbow | SMC KQ2W Katumbas na Pneumatic Fitting

Brand: SOLH ng Richge Technology | KQ2W Extended L-Type One-Touch Elbow

1. Pangkalahatang-ideya ng Produkto

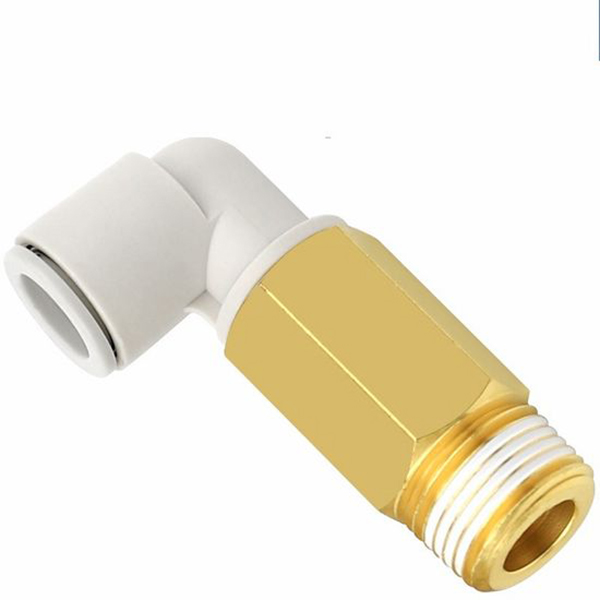

     Ang KQ2W series ay L-type na extended stem push-in elbow sa loob ng SOLH KQ2 pneumatic fitting family. 90° right-angle construction. Isang dulong male thread (imperial R taper thread / metric M fine thread), ang kabilang dulo para sa PU/PA pneumatic tubing insertion. Kasama rin sa serye ang hindi nagpapababa ng pinahabang bersyon na KQ2Wxx-99, parehong dulo para sa koneksyon ng tubo para sa pagpapahaba ng pipeline at pag-iwas sa balakid.

     Pangunahing Kalamangan: Ang pinahabang disenyo ng stem ay nireresolba ang mga hadlang sa espasyo sa pag-install at mekanikal na interference. One-touch na istraktura, walang tool na pagpapasok at pag-alis ng tubo. Plastic body + brass threaded section, anti-aging, compatible sa pneumatic at vacuum circuits. Direktang pag-import na kapalit para sa serye ng SMC KQ2W para sa mga proyekto sa ibang bansa.

2. Paliwanag ng Model Code

  Format: KQ2W □□ - □□S

     KQ2W: Series code para sa L-type na extended elbow

     □□: Tube outer diameter ΦD (02=2mm,23=3.2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)

     Suffix:01S02S/03S/04S: Imperial R male thread (1/8",1/4",3/8",1/2")

     M3GM5: Metric male thread M3×0.5 / M5×0.8
     -99: Hindi nagpapababa ng pinahabang bersyon, parehong nagtatapos sa parehong diameter na koneksyon sa tubo, walang sinulid

3. Mga Pangunahing Teknikal na Detalye at Materyal

4. Buong Listahan ng Modelo

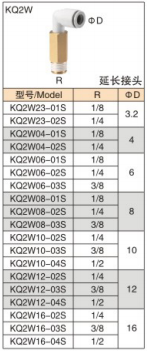

4.1 Imperial R Thread Version (Brass Male Thread)

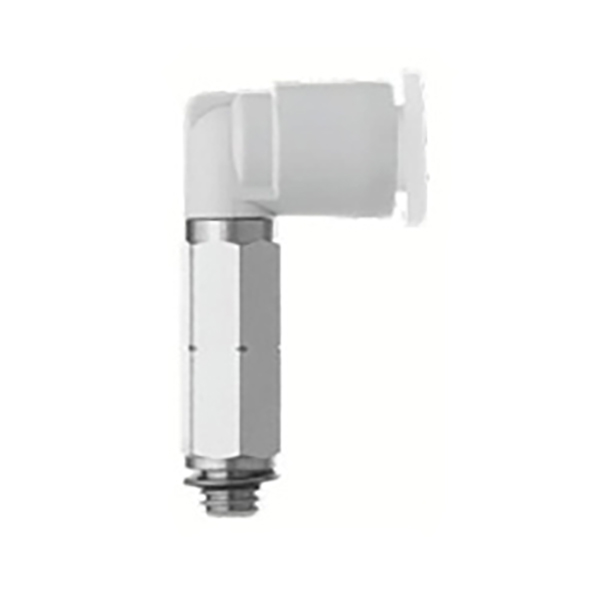

4.2 Bersyon ng Metric M Thread

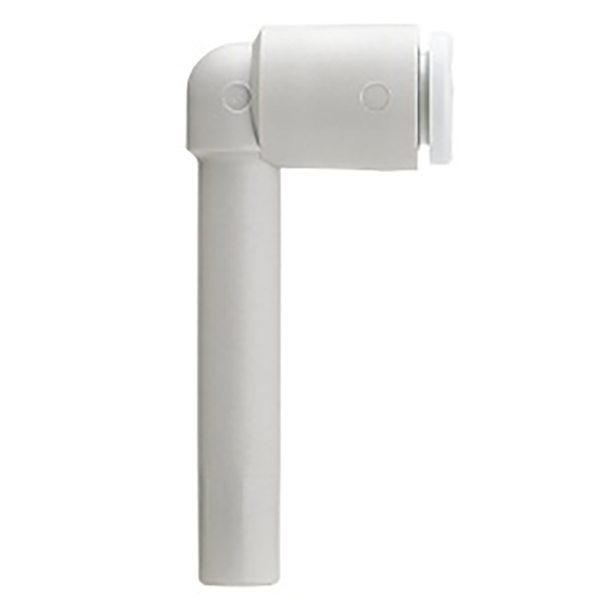

4.3 Hindi Binabawasan ang Pinalawak na Bersyon (Tube hanggang Tube, Walang Thread)

5. Mga Sitwasyon ng Paglalapat

     • Iwasan ang mekanikal na interference para sa mga cylinder, vacuum generator at solenoid valve; pahabain at i-redirect ang direksyon ng pipeline

     • 90° extended tubing routing para sa mga robotic vacuum suction cup circuit sa mga compact na linya ng automation

     • Direktang pagpapalit para sa orihinal na SMC KQ2W, pagpapalit ng import para sa pagbawas ng gastos

6. Mga Tala sa Pag-install

      • Gupitin ang tubing patayo at patag, ganap na ipasok hanggang sa ibaba upang matiyak ang sealing.

     • Ang PTFE tape ay maaaring balot sa mga thread; huwag masyadong higpitan ang mga sinulid upang maiwasan ang pag-crack ng angkop na katawan.

     • Pag-alis ng tubo: pindutin ang puting release ring at hilahin ang tubo palabas nang sabay-sabay.
