GF Series Pneumatic Rotary Joint

SOLIH GF series pneumatic rotary joint, 360° rotating air rotary union para sa automation. Single at multi passage versions, vacuum/positive dual use 0.095-1.0MPa, max 300rpm, low torque precision bearing seal, aluminum alloy body. Mga port na M5-G1/2, tugma sa one-touch fitting. Tamang-tama para sa mga rotary table, indexing plates, robot joints, rotating fixtures at multi circuit rotary pneumatic control.

Magpadala ng Inquiry

Paglalarawan ng Produkto

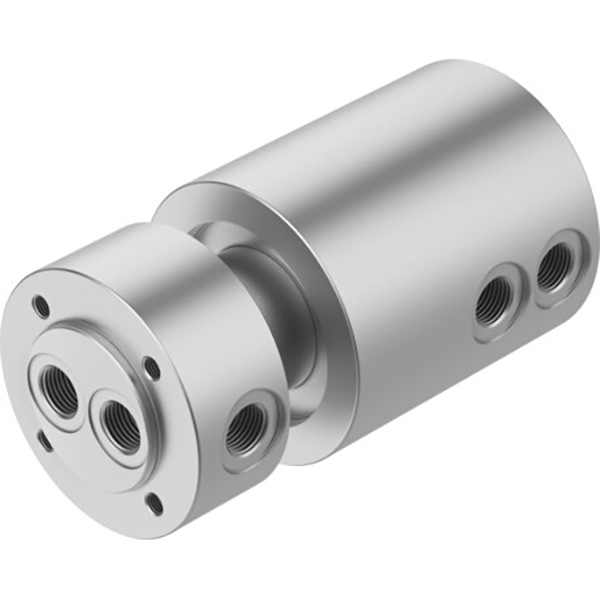

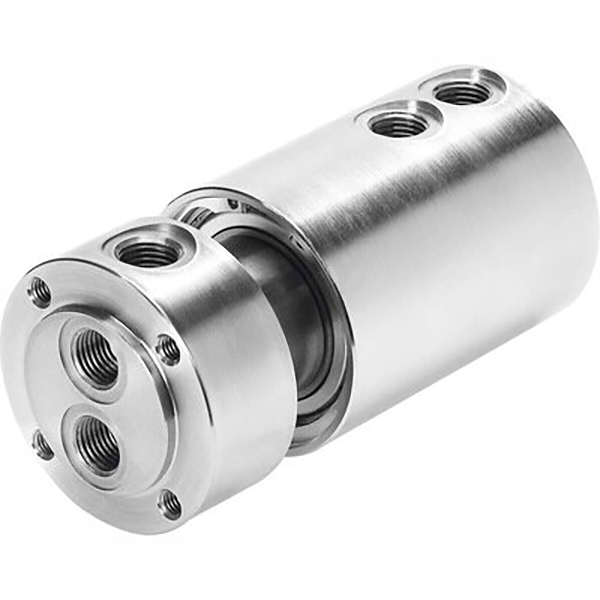

GF Series Pneumatic Rotary Joint | SOLIH Single at Multi Passage Air Rotary Union

Brand: SOLH ng Richge Technology | 360° Umiikot na Pneumatic Air Rotary Connector para sa Automation

1. Pangkalahatang-ideya ng Produkto

Ang GF series ay single-passage at multi-passage pneumatic rotary joints, na idinisenyo upang patuloy na maghatid ng naka-compress na hangin mula sa nakatigil na pinagmumulan ng hangin patungo sa mga rotary table, robot joints at rotating fixtures. Pinipigilan nito ang pagkakabuhol-buhol ng hose, pagtagas ng hangin at pag-cross-over ng hangin sa panahon ng pag-ikot, perpekto para sa mga automated na rotary pneumatic circuit.

2. Mga Pangunahing Detalye ng Teknikal (SOLH Standard)

• Working Fluid: Naka-compress na hangin, tugma sa vacuum

• Presyon sa Paggawa: -0.095～1.0MPa, dalawahang paggamit para sa vacuum at positibong presyon

• Temperatura sa paligid: -10～60 ℃

• Max na Bilis ng Pag-ikot: 300rpm (karaniwang bersyon)

• Istraktura ng Pagtatak: Precision bearing + wear-resistant rotary seal

• Mga Laki ng Port: M5, G1/8, G1/4, G3/8, G1/2

• materyal: Aluminum haluang metal na katawan, magaan at matibay

3. Mabilis na Sanggunian ng Modelo at Port

Modelo	Port Thread	daanan	Karaniwang Aplikasyon
GF-M5	M5×0.8	Iisang daanan	Micro pneumatic circuit, maliit na rotary table
GF-1/8	G1/8	Iisang daanan	Maliit na kabit, air gripper air supply
GF-1/4	G1/4	Single / Multi passage	Pangkalahatang rotary table, indexing plate
GF-3/8	G3/8	Multi passage	Katamtamang rotary na mekanismo
GF-1/2	G1/2	Multi passage	Malaking daloy ng rotary air supply

4. Mga Pangunahing Tampok ng Produkto

• 360° na libreng pag-ikot nang walang pagkakabuhol-buhol ng air hose

• Mababang metalikang kuwintas, makinis na pag-ikot nang walang pagtaas ng pagkarga ng motor

• Maaasahang sealing, anti-leakage at anti cross-air sa ilalim ng mahabang panahon na pag-ikot

• Direktang koneksyon sa one-touch fitting para sa madaling pag-install

• Dual function para sa vacuum at positibong presyon

• Available ang multi-passage para sa sabay-sabay na kontrol ng maramihang mga cylinder

5. Mga Karaniwang Sitwasyon ng Aplikasyon

• Rotary worktables, indexing plates, rotary cylinders

• Mga robot joint, manipulator, umiikot na jig at fixtures

• Packaging machine, screen printer, rotary gate pneumatic circuits

• Kagamitang may multi-circuit na sabay-sabay na rotary control
