Brand: SOLH ng Richge Technology | Pneumatic Straight One-Touch Push Fitting para sa Compressed Air at Vacuum Lines
 |
 |
 |
 |
Ang KQ2H ay isang standard straight push-in pneumatic fitting na may push-to-connect na disenyo, tugma sa PU at PA nylon tubing. Naghahain ito ng parehong compressed air at vacuum piping system at malawak na itinutugma sa ZH, BM, PBM, PBX series vacuum generators. Bilang isa sa core push fitting series ng SOLH, maaari nitong direktang palitan ang mga imported na SMC KQ2H fitting.
Kasama sa serye ng KQ2H ang tatlong pangunahing sub-uri:

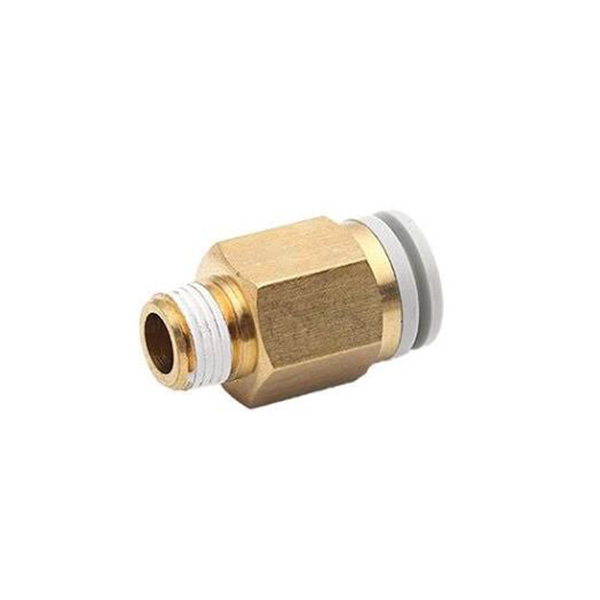

Tuwid na sinulid ng lalaki: Isang dulong male thread (micro M thread / R taper thread), isang end tube insertion

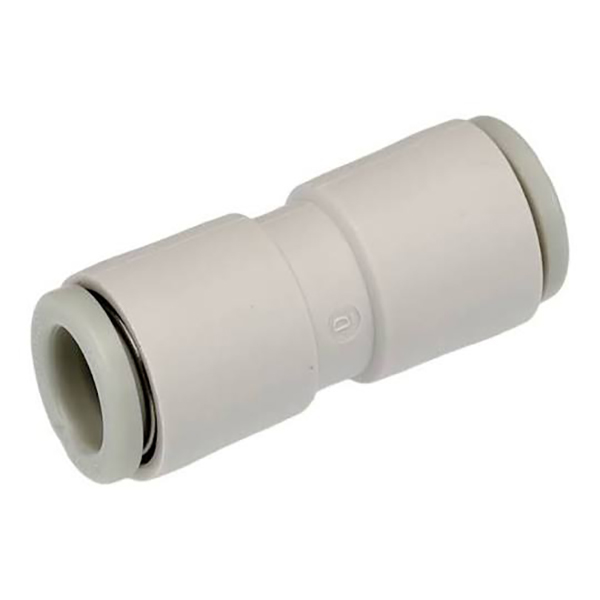

Pantay na diameter na tuwid (-00 suffix): Parehong dulo para sa parehong OD tubing butt joint

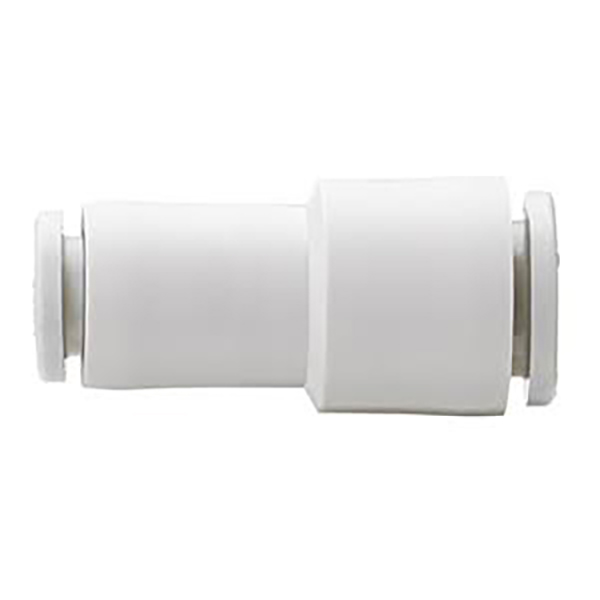

Pagbabawas ng tuwid: Dalawang port para sa iba't ibang mga panlabas na diameter ng tubo upang mapagtanto ang paglipat ng laki ng tubo
Single-hand assembly at disassembly: Ipasok ang tubo para sa awtomatikong pag-lock; pindutin ang asul na singsing sa paglabas upang hilahin ang tubing, ganap na standardized na mga sukat.
• Spring jaw one-touch locking structure: Tube na ipinasok at awtomatikong naka-lock. Pindutin ang release collar upang tanggalin ang tubo para sa maginhawang pagpupulong.
• Materyal na komposisyon: Reinforced POM plastic body; nickel-plated brass threaded end para sa anti-rust at maaasahang sealing.
• NBR nitrile rubber seal patuloy na gumagana para sa positibong naka-compress na hangin at mga negatibong vacuum circuit.
• Buong sukat na saklaw: Maliit na tubing Φ2/3.2/4, regular Φ6/8/10/12 at malaking sukat Φ16. Sinusuportahan ang mga micro M thread (M3, M5, M6) at imperial R taper thread (1/8,1/4,3/8,1/2), na angkop para sa mga vacuum generator at micro cylinder.
• Compact na laki, mainam para sa pag-install sa makitid na espasyo ng automated na makinarya.
Mga halimbawa:
KQ2H04-M5: Male thread straight fitting para sa Φ4 tube, M5×0.8 male thread
KQ2H06-01S: Male thread straight fitting para sa Φ6 tube, R1/8 male taper thread
KQ2H08-00: Equal-diameter straight fitting, parehong port para sa Φ8 tubing
KQ2H06-08: Pagbabawas ng straight fitting, Φ6 sa isang gilid, Φ8 sa kabilang panig
|
Segment ng Code |
Paglalarawan |
|
KQ2H |
Series code: straight push-in fitting |
|
02/23/04/06/08/10/12/16 |
Panlabas na diameter ng tubo ΦD: 2 /3.2 /4 /6 /8 /10 /12 /16 mm |
|
M3G/M5/M6 |
Sukatan ng micro male thread: M3×0.5 / M5×0.8 / M6×1.0 |
|
01S/02S/03S/04S |
Imperial R male taper thread: R1/8 / R1/4 / R3/8 / R1/2 |
|
-00 |
Pantay na lapad na tuwid, parehong laki ng tubo sa magkabilang dulo |
|
Dalawang digit hal. 06-08 |
Pagbabawas ng tuwid: diameter ng tubo sa harap → diameter ng likod ng tubo |
|
item |
Parameter |
|
Naaangkop na Medium |
Compressed air, vacuum negatibong presyon |
|
Operating Presyon |
0~1.0MPa; Max vacuum: -95kPa |
|
Operating Temperatura |
-5℃ ~ +60℃ |
|
Materyal sa Katawan |
Reinforced POM; Thread: Nikel-plated na tanso |
|
Materyal ng selyo |
NBR Nitrile Rubber |
|
Mga katugmang Tubing |
PU tube, PA naylon tube |
|
Paraan ng Operasyon |
Ipasok upang i-lock; press release ring para tanggalin ang tubo |

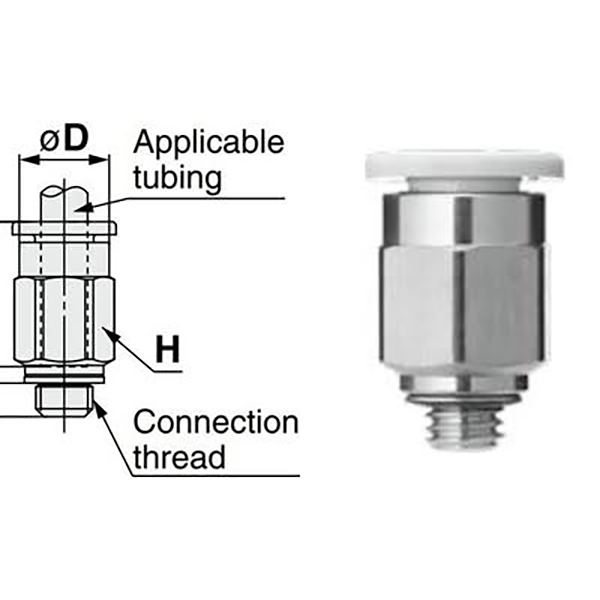

5.1 Male Thread na may Metric Micro Thread
|
Modeloooo |
Thread |
Tubo ΦD |
|
KQ2H02-M3G |
M3×0.5 |
Φ2 |
|
KQ2H02-M5 |
M5×0.8 |
Φ2 |
|
KQ2H23-M3G |
M3×0.5 |
Φ3.2 |
|
KQ2H23-M5 |
M5×0.8 |
Φ3.2 |
|
KQ2H04-M3G |
M3×0.5 |
Φ4 |
|
KQ2H04-M5 |
M5×0.8 |
Φ4 |
|
KQ2H04-M6 |
M6×1.0 |
Φ4 |
|
KQ2H06-M5 |
M5×0.8 |
Φ6 |
|
KQ2H06-M6 |
M6×1.0 |
Φ6 |

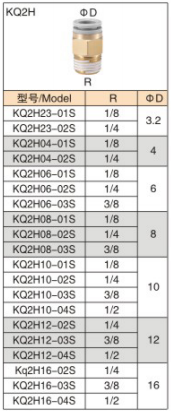

5.2 Male Thread na may Imperial R Taper Thread
|
Modeloooo |
Thread |
Tubo ΦD |
|
KQ2H23-01S |
R1/8 |
Φ3.2 |
|
KQ2H23-02S |
R1/4 |
Φ3.2 |
|
KQ2H04-01S |
R1/8 |
Φ4 |
|
KQ2H04-02S |
R1/4 |
Φ4 |
|
KQ2H06-01S |
R1/8 |
Φ6 |
|
KQ2H06-02S |
R1/4 |
Φ6 |
|
KQ2H06-03S |
R3/8 |
Φ6 |
|
KQ2H08-01S |
R1/8 |
Φ8 |
|
KQ2H08-02S |
R1/4 |
Φ8 |
|
KQ2H08-03S |
R3/8 |
Φ8 |
|
KQ2H10-01S |
R1/8 |
Φ10 |
|
KQ2H10-02S |
R1/4 |
Φ10 |
|
KQ2H10-03S |
R3/8 |
Φ10 |
|
KQ2H10-04S |
R1/2 |
Φ10 |
|
KQ2H12-02S |
R1/4 |
Φ12 |
|
KQ2H12-03S |
R3/8 |
Φ12 |
|
KQ2H12-04S |
R1/2 |
Φ12 |
|
KQ2H16-02S |
R1/4 |
Φ16 |
|
KQ2H16-03S |
R3/8 |
Φ16 |
|
KQ2H16-04S |
R1/2 |
Φ16 |
5.3 Pantay na Diameter Straight -00 Series
|
Modeloooo |
Tubo ΦD |
|
KQ2H02-00 |
Φ2 |
|
KQ2H23-00 |
Φ3.2 |
|
KQ2H04-00 |
Φ4 |
|
KQ2H06-00 |
Φ6 |
|
KQ2H08-00 |
Φ8 |
|
KQ2H10-00 |
Φ10 |
|
KQ2H12-00 |
Φ12 |
|
KQ2H16-00 |
Φ16 |
5.4 Pagbawas ng Straight Series
|
Modeloooo |
Tube ① |
Tube ② |
|
KQ2H02-23 |
Φ2 |
Φ3.2 |
|
KQ2H02-04 |
Φ2 |
Φ4 |
|
KQ2H23-04 |
Φ3.2 |
Φ4 |
|
KQ2H23-06 |
Φ3.2 |
Φ6 |
|
KQ2H04-06 |
Φ4 |
Φ6 |
|
KQ2H06-08 |
Φ6 |
Φ8 |
|
KQ2H08-10 |
Φ8 |
Φ10 |
|
KQ2H10-12 |
Φ10 |
Φ12 |
|
KQ2H12-16 |
Φ12 |
Φ16 |
•Air supply at adsorption piping matching para sa ZH / BM / PBM / PBX vacuum generators
• Piping para sa mga micro cylinder at solenoid valve sa automation equipment, pag-install sa mga nakakulong na espasyo
• Pangunahing sangay ng linya ng hangin, pantay na diameter na tubo ng butt joint o paglipat ng laki ng tubo
• Pneumatic test jigs, robotic pneumatic circuits
1. Gupitin ang tubing flat na walang burrs. Ang mga burr ay makakakamot ng mga sealing ring at magiging sanhi ng pagtagas ng hangin o vacuum.
2. Ganap na ipasok ang tubing hanggang sa makaupo upang makasali ang mga panga. Palaging pindutin ang release ring bago hilahin ang tubo palabas; huwag kailanman hatakin nang pilit.
3. Inirerekomenda para sa PU / PA rigid nylon tubing. Hindi iminumungkahi ang manipis na pader na PE soft hose.
4. Kumpirmahin ang lalim ng pagpapasok sa ilalim ng vacuum na mga kondisyon sa pagtatrabaho. Para sa paulit-ulit na mga siklo ng negatibong presyon, ihambing sa BPS screw-on fittings para sa alternatibong pagpili.
