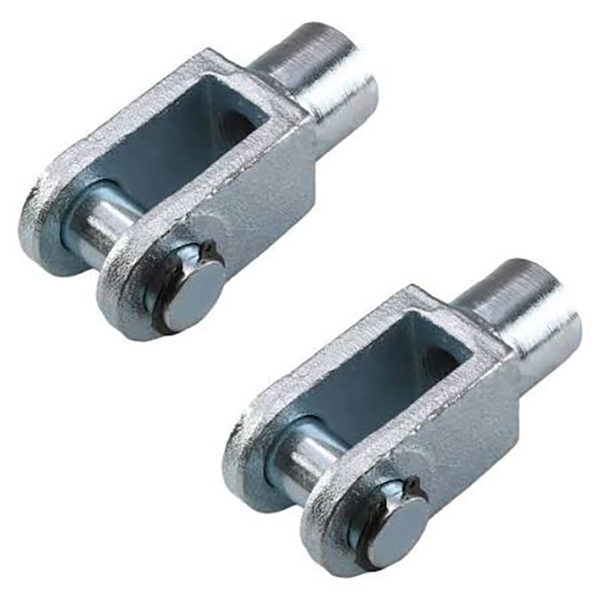

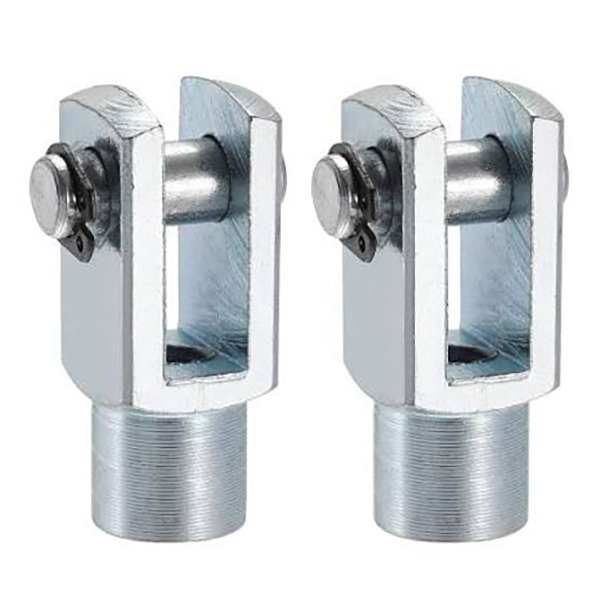

Y Type Double Ear Clevis Joint para sa Cylinder Rod End

SOLH Y type double ear clevis joint para sa pneumatic cylinder rod end, standard fork connector na maaaring palitan ng mga bahagi ng SMC/AirTAC. Panloob na thread M10×1.25-M27×2 na tumutugma sa 32-125mm bores, pin hole φ10-27mm, ±5° single plane swing. Carbon steel na itim/galvanized o hindi kinakalawang na asero. Tamang-tama para sa mga single ear load lug na may mataas na load bearing sa push pull at articulated mechanisms.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Y Type Double Ear Clevis Joint para sa Cylinder Rod End | Fork Pneumatic Cylinder Y Clevis Fitting

Brand: SOLH ng Richge Technology | Standard Pneumatic Cylinder Piston Rod Y Fork Clevis Accessory

1. Pangkalahatang-ideya ng Produkto

Ang Y-type na joint, na pinangalanan din na double ear fork clevis, ay may panloob na sinulid upang ikabit sa cylinder piston rod. Ang double ears nito ay nag-clamp sa single ear lug ng load, na binuo ng pin shaft para sa hinged connection. Nagbibigay-daan ito sa ±5° na pag-indayog sa loob ng isang eroplano. Bilang isang standard connecting accessory para sa pneumatic cylinders, ito ay ganap na napagpapalit sa SMC at AirTAC standard spare parts.

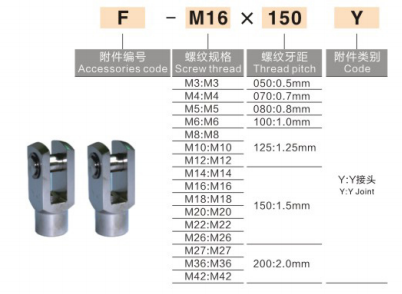

2. Model Naming Convention

Pamantayan ng AirTAC: F - Thread + Y
Mga halimbawa: F-M10×1.25Y, F-M12×1.25Y

SMC standard: Y + Bore size
Mga halimbawa: Y-32, CA2-40-Y

• Y: Y-type na double ear clevis

• Ang suffix thread ay tumutugma sa piston rod thread: M10×1.25 / M12×1.25 / M16×1.5

3. Talahanayan ng Karaniwang Pagtutukoy

Modelo	Thread ng Piston Rod	Katugmang Cylinder Bore	Diameter ng Pin Hole
Y-M10×1.25	M10×1.25	32mm	φ10
Y-M12×1.25	M12×1.25	40mm	φ12
Y-M16×1.5	M16×1.5	50/63mm	φ16
Y-M20×1.5	M20×1.5	80/100mm	φ20
Y-M27×2	M27×2	125mm	φ27

4. Materyal at Teknikal na Parameter

• materyal: Carbon steel na may black oxide / galvanized finish, hindi kinakalawang na asero opsyonal

• Swing Angle: ±5° single plane swing

• Pagkakatugma: Angkop para sa buong hanay na karaniwang mga pneumatic cylinder

• Pag-install: I-screw ang joint sa piston rod, ipasok ang load single lug sa Y fork, i-secure gamit ang pin shaft at cotter pin.

5. Mabilis na Paghahambing: Y-type / I-type / Rod End Bearing

Accessory	Istruktura	Pagganap ng Swing	Aplikasyon
Uri ng Y Clevis	Double ear fork	±5° iisang direksyon swing	Kumonekta sa single ear load lug, high load bearing
Type ko si Clevis	Single ear lug	±5° iisang direksyon swing	Itugma sa double ear load bracket
Rod End Bearing	Spherical universal joint	±13° multi-direction swing	Para sa misalignment at eccentric load installation

6. Gabay sa Pagpili

Kung ang iyong load side ay single ear shaft → piliin ang Y clevis.
Kung ang load side mo ay double ear bracket → piliin ang I clevis.
Kung ang pag-install ay umiiral na eccentricity at misalignment → piliin ang rod end bearin
