Nag-type ako ng Single Clevis Joint para sa Cylinder Rod End

I-type ko ang Single Clevis Joint para sa Cylinder Rod End | Pneumatic Cylinder I Clevis Connector

Brand: SOLH ng Richge Technology | Standard Cylinder Piston Rod End Single Ear Clevis Fitting

1. Pangkalahatang-ideya ng Produkto

     Ang I-type na joint, na kilala rin bilang cylinder piston rod single ear / U-clevis connector, ay ginagamit para sa hinged na koneksyon sa pagitan ng cylinder piston rod at load. Nagbibigay-daan ito sa ±5° na pag-indayog sa loob ng isang eroplano. Nagtatampok ng simpleng pag-install at mahusay na tension at compression resistance, ito ang pinakakaraniwang end fitting para sa standard pneumatic cylinders.

2. Istraktura at Pangunahing Tampok

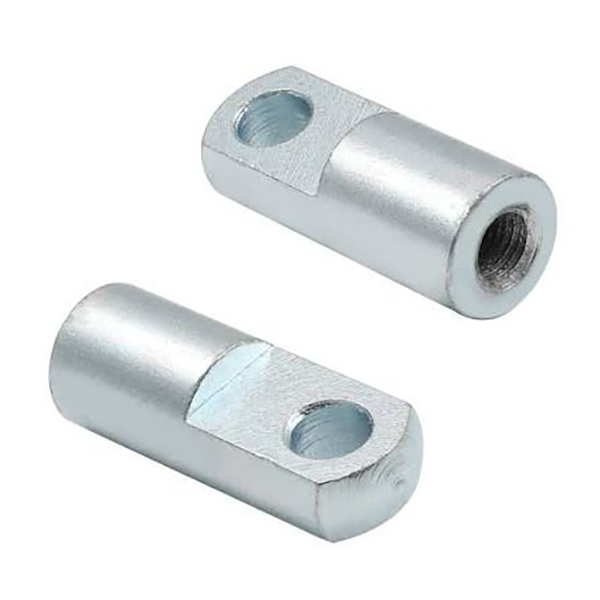

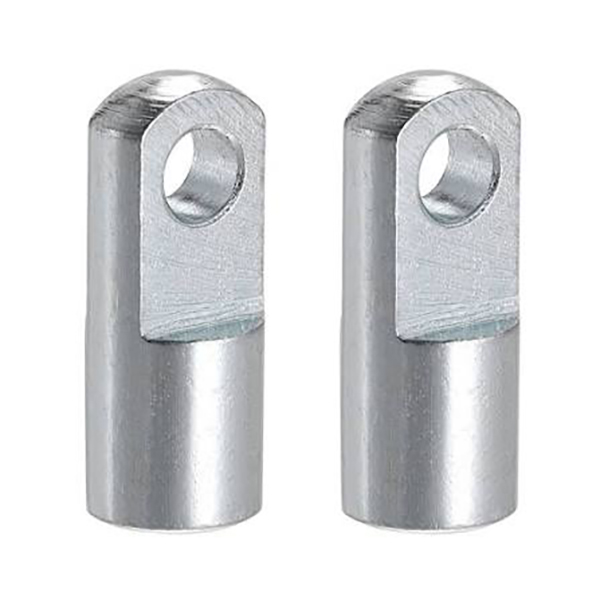

     • Profile: Cylindrical na katawan na may iisang butas sa tainga (U-shaped opening); babaeng sinulid sa buntot upang i-tornilyo sa piston rod.

     • Function: Mababang-gastos na articulated na alternatibo sa Y-type na clevis at rod end bearing; maliit na anggulo swing compensates alignment error sa panahon ng pag-install.

     • materyal: Carbon steel (blackened / nickel plated), cast iron, hindi kinakalawang na asero. Ang butas ng pin ay nangangailangan ng pagtutugma ng pin at cotter pin.

     • Kalamangan sa Paghahambing: Mas mura kaysa sa lumulutang na joint; mas mataas na rigidity at mas malaking load capacity kaysa rod end bearing.

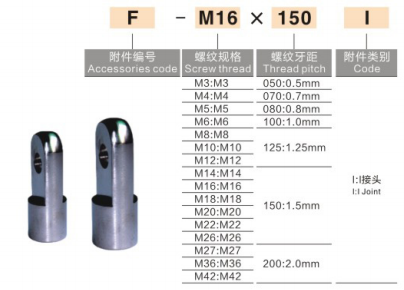

3. Model Naming Convention

  1) pamantayan ng AirTAC: F-M10×1.25I: F = accessory, M10×1.25 = detalye ng thread, I = I-type na clevis

  2) SMC standard (MBB / CA2 / CS1 series)

     • I-32: I-type ang clevis para sa 32mm bore cylinder

     • CA2-40-I: CA2 series, 40mm bore, I-type na joint

  3) Pangkalahatang domestic marking: I-M16×1.5: Thread M16×1.5, angkop para sa 50/63mm bore cylinders

4. Pagtutukoy at Cylinder Bore Matching Chart

5. Mga Alituntunin sa Pag-install

  1. I-screw ang female thread ng I-type clevis sa external thread ng piston rod, higpitan para sa anti-loosening. Opsyonal ang anaerobic thread locker.

  2. I-align ang load side ear lug na may iisang butas sa tenga ng I joint, ipasok ang pin, i-install ang cotter pin sa magkabilang dulo upang maiwasang mahulog ang pin.

  3. Application: Push-pull load, linear guide, flipping mechanism. Hindi inirerekomenda para sa high-speed / high-frequency swing applications (rod end bearing preferred).

6. Mabilis na Sanggunian ng Karaniwang Kapalit na Modelo

     • 32mm bore: F-M10×1.25I / I-32

     • 40mm bore: F-M12×1.25I / I-40

     • 50/63mm bore: F-M16×1.5I / I-50/63

     • 80/100mm bore: F-M20×1.5I / I-80/100

7. Paghahambing: I-type vs Y-type vs Rod End Bearing vs Lumulutang Pinagsanib
