U Type Rod End Bearing Fish Eye Joint

U Type Rod End Bearing Fish Eye Joint | 360° Universal Articulated Fitting para sa Cylinder Rod End

Brand: SOLH ng Richge Technology | Pneumatic Cylinder Piston Rod Universal Rod End Bearing

1. Pangkalahatang-ideya ng Produkto

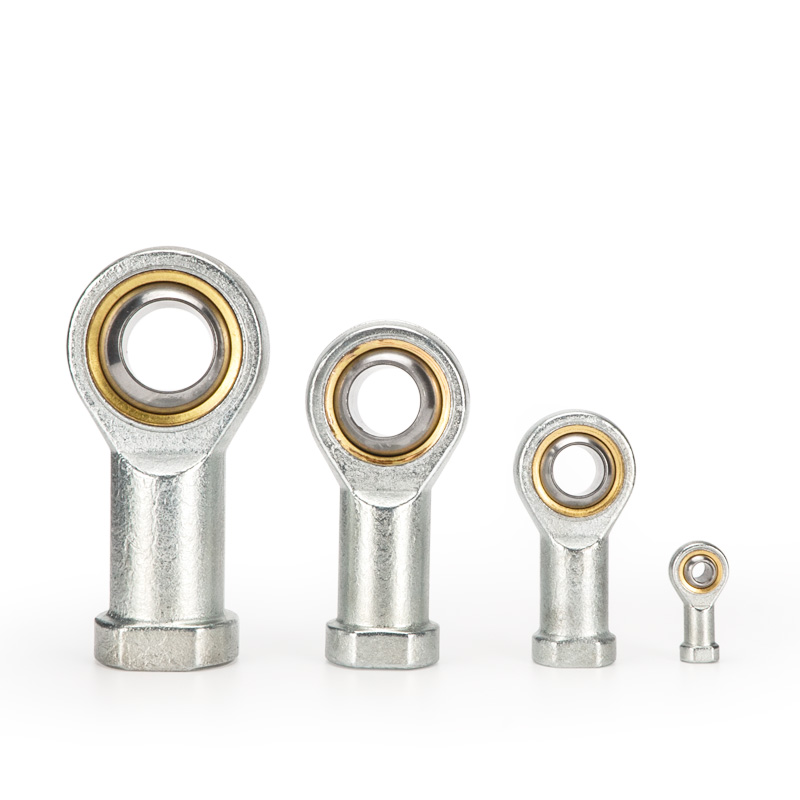

     Ang U-type na fish eye joint, na kilala rin bilang rod end spherical bearing na may suffix U, ay isang 360° universal articulated accessory na naka-mount sa cylinder piston rod. Nilulutas nito ang mga problema sa misalignment at multi-direction swing at inaalis ang lateral force, na tugma sa SC, MA, MAL at iba pang karaniwang pneumatic cylinders.

2. Istraktura at Mga Pangunahing Pag-andar

     • Istruktura: Female thread (ikonekta ang piston rod) + spherical ball bearing + outer ring, free radial at angular swing.

     • Kapasidad ng Swing: ±13°~±15° universal swing, mas malaki sa ±5° ng I/Y clevis fitting para sa multi-direction adaptive adjustment.

     • Mga Pagpipilian sa Materyal

￮ Pamantayan: Bearing steel / carbon steel, ibabaw na pinapatay ng black oxide o galvanized finish

￮ Wear-resistant: Copper alloy bushing / self-lubricating type

￮ Anti-corrosion: 304 hindi kinakalawang na asero

     • Mga Pangunahing Benepisyo

￮ Compensate coaxial deviation hanggang 2mm at angular deviation hanggang 15°

￮ Pigilan ang bending moment at lateral force sa piston rod, protektahan ang mga cylinder seal

￮ Tamang-tama para sa high-speed, high-frequency at eccentric load working conditions

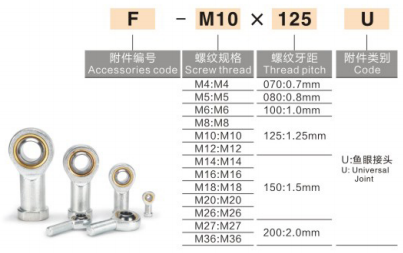

3. Model Naming Convention para sa Mga Pangunahing Brand

  1) AirTAC (malawakang pinagtibay)

     Format: F-M thread × pitch U
     Kahulugan: F = accessory; M = detalye ng thread; U = fish eye rod end bearing

     • F-M8×1.25U para sa 25mm bore cylinder

     • F-M10×1.25U para sa 32mm bore cylinder

     • F-M12×1.25U para sa 40mm bore cylinder

     • F-M16×1.5U para sa 50/63mm bore cylinder

     • F-M20×1.5U para sa 80/100mm bore cylinder

  2) Serye ng SMC PHS: Format: PHS-thread, halimbawa: PHS-10

  3) Pangkalahatang domestic marking: SI/M12×1.25 (female thread), SA/M12×1.25 (male thread)

4. Karaniwang Detalye at Cylinder Bore Matching Chart

5. Paghahambing: U-type na Fish Eye vs I/Y Clevis / F Floating Joint

  Gabay sa Pagpili: Malaking eccentricity at multi-direction swing → U-type; Maling pagkakahanay at pagkilos na may mataas na dalas → F-type; Mababang bilis ng mabigat na pagkarga → Y-type; Double ear load bracket → I-type.

6. Mga Alituntunin sa Pag-install

  1. I-screw ang female thread sa piston rod external thread, ilapat ang anaerobic thread locker at kontrolin nang maayos ang tightening torque.

  2. I-mount ang outer ring hole para i-load ang pin shaft. Hindi kinakailangan ang mahigpit na coaxial alignment at pinahihintulutan ang ilang eccentricity.

  3. Presyon ng pagtatrabaho: ≤1.0MPa para sa mga karaniwang cylinder; temperatura ng pagpapatakbo: -20 ℃ ~ + 120 ℃.

  4. Angkop para sa push-pull dynamic load at high-frequency na operasyon sa limitadong espasyo sa pag-install. Hindi para sa tuluy-tuloy na purong rotary motion.

7. Mga Karaniwang Sitwasyon sa Aplikasyon

     • Automation equipment, 3C electronics, robot grippers

     • High-speed conveying, stamping at press-fitting, long-stroke na mekanismo

     • Kagamitang may mahinang coaxiality, mabigat na panginginig ng boses at sira-sira na pagkarga
