C-type na Self-locking Quick Coupler

C-type na Self-locking Quick Coupler | Pneumatic C Style Quick Connect Fitting

Brand: SOLH ng Richge Technology | Universal Pneumatic C Type Quick Coupler, Naipagpapalit sa SMC at AirTAC

1. Pangkalahatang-ideya ng Produkto

     Ang C-type na self-locking quick coupler ay karaniwang steel-ball self-locking fitting na malawakang ginagamit sa industriya ng pneumatic. Napagtatanto ng built-in na spring at steel ball ang awtomatikong pagla-lock sa pagpasok, at ilalabas ito sa pamamagitan ng pag-slide ng manggas pabalik. Walang kinakailangang mga tool, solong-kamay na operasyon. Binubuo ito ng female coupler (na may sliding sleeve) at male plug para sa paired assembly. Malawakang inilapat sa mga compressed air pipeline, pneumatic tool at automated air supply circuits, na tumugma din sa mga vacuum generator at full pneumatic piping system.

2. Mga Pangunahing Tampok

     • Steel-ball self-locking na istraktura: Naririnig na "click" kapag ang male plug ay ganap na naipasok at naka-lock; hindi maaaring maghiwalay sa ilalim ng presyon. Hilahin pabalik ang sliding sleeve para sa pag-unlock at pagdiskonekta.

     • Dual-layer NBR seal rings: Napakahusay na air tightness, lumalaban sa compressed air at minor lubricating oil, mababang air leakage rate.

     • Materyal sa Katawan: Nickel-plated steel (metal standard na bersyon) / high-toughness na plastic (magaan na opsyon). Anti-rust at wear-resistant para sa madalas na plug at pull in workshop.

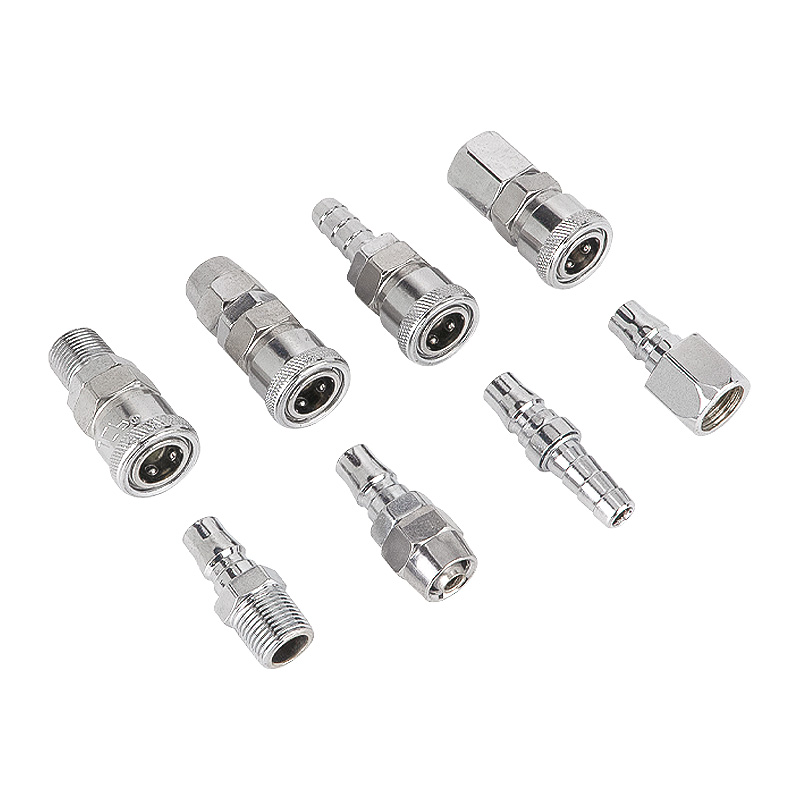

     • Buong hanay ng laki: PP (tube na babae), PF (babae na sinulid), PH (lalaking sinulid); SP (tube male), SF (female thread), SM (male thread).

     • Makinis na landas ng daloy, mababang presyon ng pagbaba. Tugma sa PU hose at naylon tube. Standard na interface para sa unibersal na cross-brand interchangeability.

3. Kahulugan ng Code ng Modelo

  Halimbawa: PP20 = C-type na self-locking female coupler para sa Φ5×8 PU tube; SM30 = C-type na male plug na may panlabas na thread para sa Φ6.5×10 pipeline.

4. Pangunahing Teknikal na Detalye

5. Talaan ng Pagtutukoy ng Karaniwang Modelo

6. Mga Sitwasyon ng Paglalapat

     • Air compressor air pipelines, air blow guns, air screwdriver, grinder at iba pang pneumatic hand tool

     • Pamamahagi ng pinagmumulan ng hangin sa mga automated na linya ng produksyon, koneksyon ng air piping na tumugma sa mga vacuum generator

     • Pagpapanatili ng kagamitan, mobile pneumatic workstation, mga okasyong nangangailangan ng madalas na pag-assemble at pag-disassembly ng pipeline

7. Mga Tala sa Pagpapatakbo

  1. Para lamang sa naka-compress na hangin. Hindi angkop para sa high-pressure hydraulic fluid o malakas na corrosive media.

  2. Depressurize bago isaksak/i-unplug. Ang sapilitang pagdiskonekta sa ilalim ng presyon ay maaaring makapinsala sa mga bolang bakal at sealing ring.

  3. Regular na siyasatin ang O-ring wear; palitan kaagad ang mga seal kung nangyari ang pagtagas ng hangin.

  4. Ang PTFE tape ay inirerekomenda para sa sinulid na pag-install. Huwag masyadong higpitan upang maiwasan ang pagtanggal ng sinulid.
