Brand: SOLH ng Richge Technology | Pneumatic Cylinder Piston Rod Flexible Compensating Angkop
 |

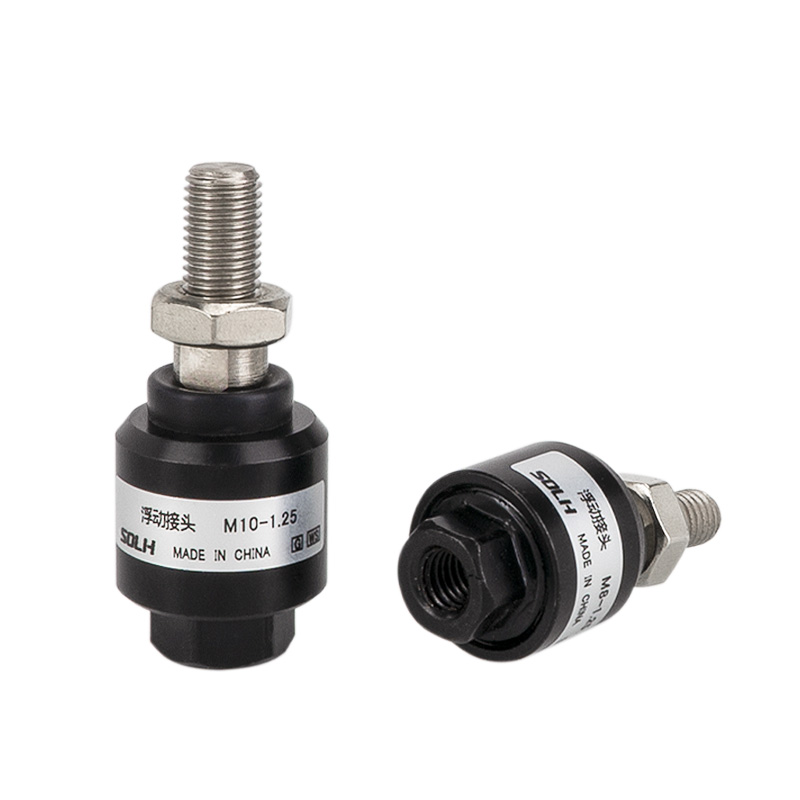

Ang F-type na floating joint ay isang ball-head flexible connecting accessory na naka-mount sa cylinder piston rod. Ang pangunahing tungkulin nito ay sumipsip ng eccentricity ng pag-install at angular deviation, alisin ang lateral side force at protektahan ang mga cylinder seal. Ito ang karaniwang bahagi para sa paglutas ng mga error sa pagkakahanay sa mga awtomatikong kagamitan.
• Istruktura: Female thread (connect piston rod) + ball head + male thread (connect load), built-in na elastic compensation assembly.
• Kapasidad ng Kompensasyon: Axial ±1.5mm, radial ±1.25mm, angular ±2°~±5° depende sa modelo.
• materyal: Standard anodized aluminyo haluang metal; 304 hindi kinakalawang na asero para sa mga application na lumalaban sa kaagnasan; Available ang mga rubber seal ng NBR / FKM.
• Function: I-convert ang matibay na hard connection sa flexible adaptive connection, maiwasan ang lateral bending moment at seal abrasion sa piston rod.
1) AirTAC

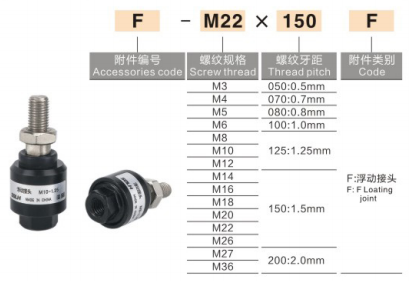

Format: F-M thread × pitch + F
Mga halimbawa: F-M10×1.25F (para sa 32mm bore), F-M16×1.5F (para sa 50/63mm bore)
2) SMC (Karaniwang JAF / Heavy-duty JAHF)
Format: JAF-bore-thread-length
Mga halimbawa: JAF-40-M12×1.25 (40mm bore), JAHF-80-M20×1.5 (80mm bore heavy load)
3) Pangkalahatang domestic marking
Format: F-M12×1.25 o FJ-M16×1.5
|
Modelo (Thread) |
Katugmang Bore (mm) |
Pinahihintulutang Eccentricity |
Swing Angle |
|
F-M6×1.0 |
16/20 |
±0.8mm |
±2° |
|
F-M8×1.25 |
25 |
±1.0mm |
±2° |
|
F-M10×1.25 |
32 |
±1.25mm |
±3° |
|
F-M12×1.25 |
40 |
±1.25mm |
±3° |
|
F-M16×1.5 |
50/63 |
±1.5mm |
±4° |
|
F-M20×1.5 |
80/100 |
±1.5mm |
±5° |
|
Angkop |
Pagganap |
Mga Tip sa Application |
|
F-type na Floating Joint |
360° flexible compensation, sumisipsip ng radial at angular misalignment, pinoprotektahan ang cylinder |
Mahina ang pagkakahanay, mataas na dalas ng operasyon, mahabang stroke |
|
I-type ang Single Clevis |
Single plane hinged ±5°, mataas na tigas, mababang gastos |
Mababang bilis, magandang pagkakahanay, push-pull load |
|
Y-type na Double Clevis |
Single plane hinged ±5°, malaking load capacity |
Mabigat na load, load na may single ear lug |
|
Rod End Bearing |
Spherical universal ±15°, malaking anggulo ng swing, mas mataas na gastos |
Mataas na bilis, malaking eccentricity, multi-direction swing |
Gabay sa Pagpili: Hindi magandang pagkakahanay sa pag-install → F-type; mababang bilis mabigat na pagkarga → Y-type; double ear load bracket → I-type; mataas na bilis at malaking eccentricity → rod end bearing.
1. I-screw ang female thread papunta sa piston rod external thread, inirerekomenda ang anaerobic thread locker para sa anti-loosening.
2. Ikonekta ang male thread end nang direkta sa load (o flange / connection plate), hindi kinakailangan ang mahigpit na coaxial alignment.
3. Operating pressure: ≤1.0MPa para sa mga karaniwang cylinder; temperatura ng pagtatrabaho: -10 ℃ ~ + 120 ℃.
4. Hindi angkop para sa tuluy-tuloy na rotary motion. Kinakailangan ang panlabas na buffer o stopper sa ilalim ng impact load.
• Mga awtomatikong linya ng pagpupulong, kagamitang 3C, mga gripper ng robot
• Press-fitting, stamping, mold docking, long-stroke conveying mechanism
• Kagamitang may mahirap na coaxiality control, mabigat na vibration at high-frequency cylinder movement
