Sa mataas na boltahe at katamtamang boltahe na mga de-koryenteng sistema, ang kaligtasan ay hindi lamang nakakamit sa pamamagitan ng pagkakabukod at mga proteksiyon na aparato. Ang isang malaking bahagi ng kaligtasan ng elektrikal ay nakasalalay sa mekanikal na koordinasyon sa pagitan ng iba't ibang mga bahagi, na pumipigil sa mga operator na gumawa ng mga maling aksyon sa paglipat.
AngGround Switch Operating Mechanism Interlocking Deviceay isa sa mga mahalagang bahagi ng kaligtasan. Dinisenyo ito para kontrolin ang pagkakasunud-sunod ng pagpapatakbo sa pagitan ng grounding switch at iba pang switching equipment, na tumutulong na maiwasan ang mga mapanganib na operasyon gaya ng pagsasara ng grounding switch habang ang circuit ay may lakas pa.
Bagama't karaniwang nakatago ang device na ito sa loob ng switchgear, gumaganap ito ng mahalagang papel sa pagtiyak ng maaasahang operasyon at pagprotekta sa parehong kagamitan at tauhan.

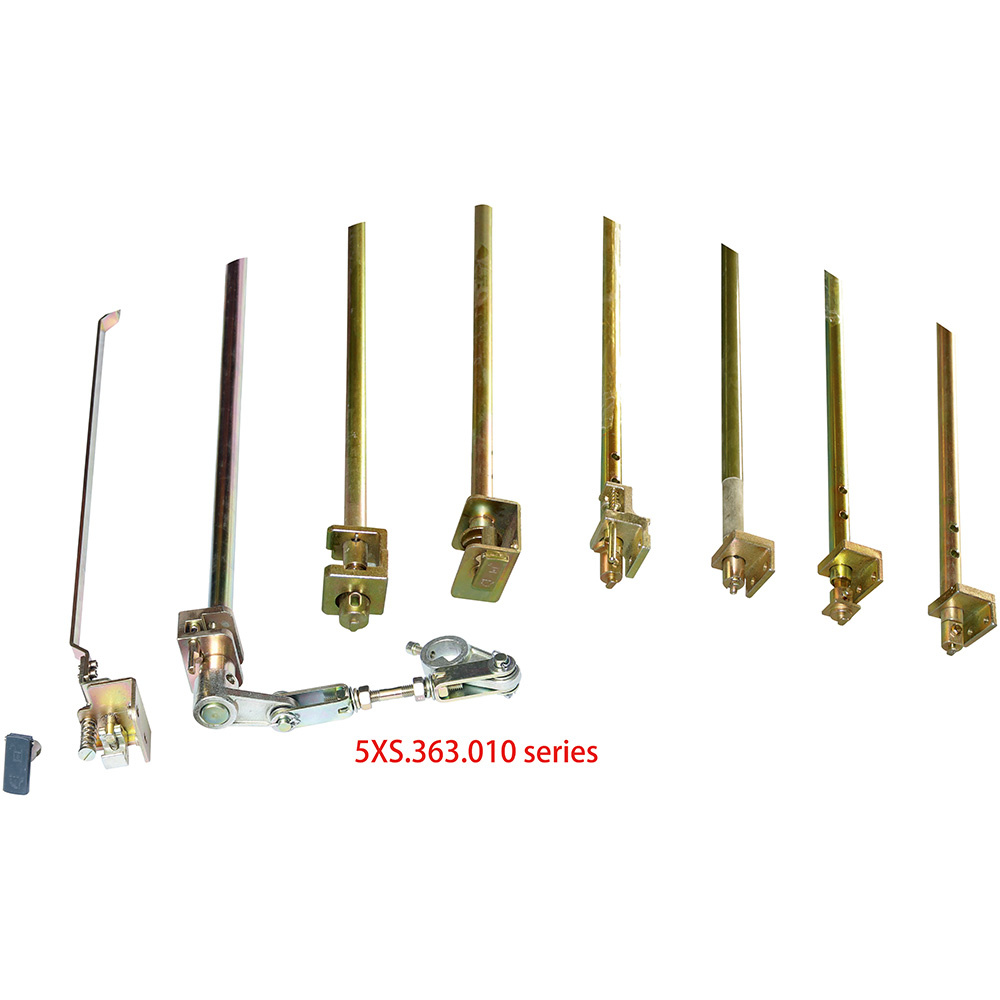

A Ground Switch Operating Mechanism Interlocking Deviceay isang mekanikal o electromechanical na mekanismo ng kaligtasan na naka-install sa mga switchgear system upang i-coordinate ang operasyon ng:
Grounding switch
Mga circuit breaker
Mag-load ng mga switch
Idiskonekta ang mga switch
Mga pintuan ng kabinet at mga panel ng pag-access
Ang pangunahing layunin nito ay upang matiyak na ang mga pagpapatakbo ng paglipat ay sumusunod sa isang paunang natukoy na pagkakasunud-sunod ng kaligtasan.
Halimbawa:
Ang grounding switch ay dapat lamang isara pagkatapos na madiskonekta ang pangunahing circuit.
Ang pinto ng cabinet ay dapat manatiling naka-lock kapag may mapanganib na boltahe.
Ang circuit breaker ay hindi dapat sarado kapag ang grounding switch ay nasa hindi ligtas na posisyon.
Sa pamamagitan ng paglikha ng mga pisikal na paghihigpit sa pagitan ng mga mekanismo ng pagpapatakbo, binabawasan ng interlocking device ang posibilidad ng mga error sa pagpapatakbo ng tao.
Maaaring manatiling mapanganib ang mga kagamitang elektrikal kahit na nakapatay ang power supply. Ang natitirang boltahe, maling mga pagkakasunud-sunod ng paglipat, o hindi inaasahang enerhiya ay maaaring lumikha ng mga malubhang panganib.
Ang isang maaasahang interlocking system ay tumutulong sa paglutas ng ilang karaniwang problema.
1. Pinipigilan ang Maling Pagpapatakbo ng Paglipat
Sa mga kumplikadong sistema ng kuryente, maaaring kailanganin ng mga operator na magsagawa ng maraming hakbang sa paglipat.
Nang walang interlocking na proteksyon, maaaring kabilang sa mga maling aksyon ang:
Isinasara ang grounding switch sa isang live na circuit
Pagpapatakbo ng breaker sa ilalim ng hindi ligtas na mga kondisyon
Pagbubukas ng mga pintuan ng pag-access bago makumpleto ang saligan
Ang interlocking device ay gumaganap bilang isang mekanikal na "tagabantay ng panuntunan", na nagbibigay-daan lamang sa mga ligtas na pagkakasunud-sunod ng operasyon.
2. Pinoprotektahan ang Electrical Equipment
Ang maling paglipat ay hindi lamang mapanganib para sa mga tao ngunit maaari ring makapinsala sa kagamitan.
Ang mga posibleng kahihinatnan ay kinabibilangan ng:
Mga short circuit
Mga arc fault
Pagkasira ng contact
Kabiguan ng pagkakabukod
Ang isang maayos na idinisenyong interlocking na mekanismo ay tumutulong sa pagpapahaba ng buhay ng serbisyo ng kagamitan sa pamamagitan ng pagbabawas ng mga abnormal na operasyon.
Ang prinsipyo ng pagtatrabaho ay nakasalalay sa disenyo ng switchgear, ngunit karamihan sa mga system ay gumagamit ng kumbinasyon ng mekanikal na pagpoposisyon at mga istruktura ng pag-lock.
Mechanical Interlocking
Ang mekanikal na interlocking ay malawakang ginagamit dahil sa pagiging maaasahan nito.
Kasama sa mga karaniwang bahagi ang:
Pag-lock ng mga plato
Mga baras
Mga levers
Mga mekanismo ng cam
Mga tagapagpahiwatig ng posisyon
Limitahan ang mga bloke
Kapag ang isang bahagi ay lumipat sa isang tiyak na posisyon, ang isa pang bahagi ay pisikal na pinaghihigpitan mula sa operasyon.
Halimbawa:
Bumukas ang circuit breaker.
Ang disconnect switch ay umabot sa posisyon ng paghihiwalay.
Nagiging available ang pagpapatakbo ng grounding switch.
Nagsasara ang grounding switch.
Pinahihintulutan ang pag-access sa pagpapanatili.
Electrical Interlocking
Gumagamit din ang ilang system ng mga electrical signal at sensor.
Maaaring kabilang sa mga bahagi ang:
Mga pantulong na contact
Mga switch ng posisyon
Kontrolin ang mga relay
Mga module ng pagsubaybay
Sinusuri ng control system ang status ng kagamitan bago payagan ang operasyon.
Sa modernong teknolohiya ng automation, maraming tao ang nag-aakala na ang mga electronic control system ay maaaring ganap na palitan ang mekanikal na proteksyon.
Gayunpaman, ang mekanikal na interlocking ay nananatiling mahalaga dahil hindi ito nakasalalay sa:
Logic ng software
Mga network ng komunikasyon
Kontrolin ang pagkakaroon ng kuryente
Kahit na sa panahon ng pagkabigo ng kuryente, ang isang mekanikal na istraktura ng locking ay maaaring magpatuloy sa pagbibigay ng pisikal na proteksyon.
Sa maraming mga aplikasyong elektrikal na kritikal sa kaligtasan, ang pagsasama-sama ng mekanikal at elektrikal na interlock ay nagbibigay ng karagdagang proteksyon.
Medium Voltage Switchgear
Karaniwang ginagamit sa:
Mga network ng pamamahagi
Mga sistema ng kapangyarihang pang-industriya
Mga substation
Mga electrical room ng pabrika
Ring Main Units (RMU)
Sa mga compact na kagamitan sa pamamahagi, ang mga interlocking device ay tumutulong sa pag-coordinate:
I-load ang pagpapatakbo ng switch
Pagpapatakbo ng grounding switch
Access sa cable compartment
Switchgear na Nakapaloob sa Metal
Para sa metal-clad at metal-enclosed system, ang interlocking ay nagsisiguro ng ligtas na operasyon sa pagitan ng iba't ibang compartment.
Ang isang maaasahang Ground Switch Operating Mechanism Interlocking Device ay kailangang isaalang-alang ang ilang mga kadahilanan.
Lakas ng Mekanikal
Ang mekanismo ay dapat makatiis ng paulit-ulit na operasyon nang walang pagpapapangit o pagkabigo.
Kabilang sa mahahalagang salik ang:
Pagpili ng materyal
Lakas ng baras
Katumpakan ng pag-lock
Magsuot ng pagtutol
Katumpakan ng Operasyon
Dapat na matukoy nang tama ng device ang mga posisyon ng switch.
Ang mahinang katumpakan ng pagpoposisyon ay maaaring maging sanhi ng:
Hindi kumpletong pag-lock
Maling pahintulot sa pagpapatakbo
Panghihimasok sa mekanikal
Buhay ng Serbisyo
Maaaring gumana ang switchgear sa loob ng maraming taon, kaya nangangailangan ng mahusay na tibay ang mga magkakaugnay na bahagi.
Kasama sa mga pagsasaalang-alang sa disenyo ang:
paglaban sa kaagnasan
Mga kinakailangan sa pagpapadulas
Dalas ng pagpapatakbo
Mga kondisyon sa kapaligiran
Ang iba't ibang mga bahagi ay maaaring gumamit ng iba't ibang mga materyales depende sa kanilang pag-andar.
|
Component |
Mga Karaniwang Materyales |
|
Pag-lock ng mga plato |
Hindi kinakalawang na asero, yero |
|
Mga baras |
Matigas na bakal |
|
Mga bukal |
Spring na bakal |
|
Mga bahagi ng pabahay |
Mga bakal na haluang metal o engineering plastic |
Ang pagpili ng materyal ay nakakaapekto sa:
Lakas ng mekanikal
paglaban sa kaagnasan
Pangmatagalang pagiging maaasahan
Bagama't ang mga interlocking system ay idinisenyo para sa mahabang buhay ng serbisyo, kailangan pa rin ang regular na inspeksyon.
Kasama sa mga inirerekomendang tseke ang:
Suriin ang Mechanical Movement
Tiyakin na:
Ang mga shaft ay gumagalaw nang maayos
Ang mga lock ay nakikipag-ugnayan nang tama
Walang mga bahagi na natigil
Suriin ang Mga Bahagi ng Suot
Bigyang-pansin ang:
Mga bukal
Mga pin
Paglipat ng mga kasukasuan
Panatilihing Malinis ang Mga Bahagi
Ang alikabok at kontaminasyon ay maaaring makaapekto sa mekanikal na paggalaw, lalo na sa panlabas o pang-industriyang kapaligiran.
Ang Ground Switch Operating Mechanism Interlocking Device ay maaaring hindi nakikitang bahagi ng mga de-koryenteng kagamitan, ngunit ito ay isang mahalagang bahagi ng kaligtasan sa loob ng mga modernong switchgear system.
Sa pamamagitan ng pagkontrol sa ugnayan sa pagitan ng mga grounding switch, circuit breaker, at mga mekanismo ng pag-access, nakakatulong itong maiwasan ang mga mapanganib na operasyon, protektahan ang mga electrical asset, at pahusayin ang kaligtasan sa pagpapanatili.
-
