HFP Series Mechanical Parallel Style

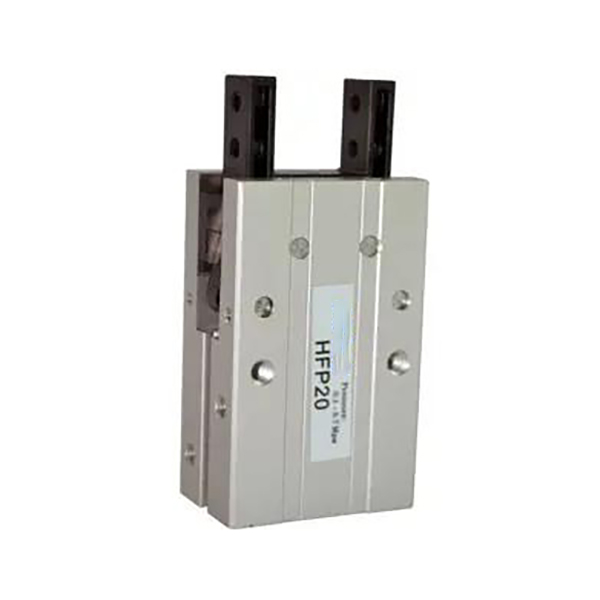

HFP Series Lever-Type Economical Parallel Pneumatic Gripper

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH HFP ay gumagamit ng mechanical lever transmission para sa 2-jaw parallel na pagbubukas at pagsasara. Mga pangunahing lakas: simpleng mekanismo ng pingga na may mapagkumpitensyang presyo, matatag na pagganap ng pag-clamping, tatlong panig na unibersal na pag-mount, paunang naka-install na magnet sa pabrika at hindi masusuot ang mahabang buhay ng serbisyo. Ito ang pangunahing matipid na parallel gripper solution para sa magaan na load na high-frequency loading/unloading at cost-sensitive na mga automated na istasyon.

Pangunahing Istraktura at Mga Tampok ng Operating

     -- Prinsipyo ng Paggawa: Itinutulak ng Piston ang pagpupulong ng lever upang himukin ang dalawang panga para sa magkatulad na paggalaw. Purong mechanical lever drive, mas kaunting mga bahagi, mababang gastos sa pagpapanatili.

     -- Force Katangian: Jaws clamp kapag piston extend at release kapag retracts. Ang puwersa ng pag-clamping ay 20%~30% na mas mataas kaysa sa puwersa ng pagbubukas para sa mas ligtas na paghawak ng workpiece.

     -- Katatagan at Katumpakan: Ang malaking contact surface sa pagitan ng mga panga at pangunahing katawan ay binabawasan ang pagyanig at pinapabuti ang katumpakan ng pag-clamping. Ang mga metal separator plate ay naghihiwalay sa mga ibabaw ng friction upang mapababa ang abrasion at pahabain ang buhay ng serbisyo.

     -- Nababaluktot na Pag-mount: Tatlong naka-mount na mukha (gilid / ibaba / likuran). Sinusuportahan ng pinagsamang mga grooves ng sensor ang direktang pag-install ng magnetic switch nang walang mga karagdagang bracket.

     -- Material at Durability: Hard anodized aluminum body, wear-resistant lever parts at stainless steel jaws. Mechanical cycle buhay ≥5 milyong beses, na angkop para sa tuluy-tuloy na high-frequency automation operation.

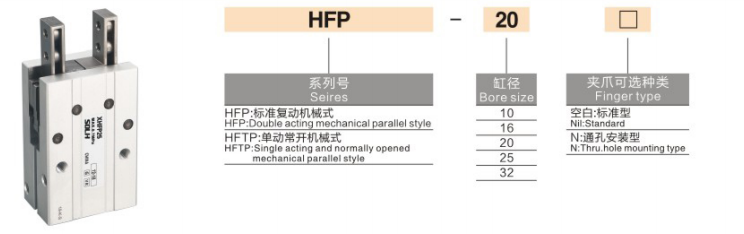

Kumpletuhin ang Model Coding Rule

  1. Halimbawa ng Modelo：HFP20+2CS1-G

 2. Mga Halimbawa ng Sanggunian sa Standard Order

     -- HFP16：Bore 16, double acting basic model na walang switch

     -- HFP25N：Bore 25, through-hole mounting na bersyon

     -- HFP32+2CS1-G：Bore 32, nilagyan ng dalawang CS1-G magnetic switch

Pangkalahatang Core na Teknikal na Detalye (Double Acting @0.5MPa)

Mga Pangunahing Kalamangan sa Competitive

   1. Napakahusay na istraktura ng pingga ng cost-performance

     -- Ang simpleng mekanikal na transmisyon ay binabawasan ang bilang ng mga bahagi. Pagganap na malapit sa mga high-end na parallel grippers habang ang presyo ay umaabot lamang sa 1/2~2/3 ng mga modelo ng uri ng guide rail.

   2. Pinahuhusay ng mas mataas na puwersa ng pag-clamping ang kaligtasan

     -- Ang puwersa ng pag-clamping habang pinahaba ay 20%~30% na mas malaki kaysa sa puwersa ng paglabas, na nagpapababa ng panganib ng pagkadulas ng workpiece sa ilalim ng magaan na kondisyon ng pagkarga.

   3. Tatlong direksyon na unibersal na pag-mount

     -- Available ang mga mounting hole sa gilid, ibaba at likod na mukha, sumusuporta sa pahalang, patayo at lateral na pagpupulong para sa madaling pag-commissioning sa site.

   4. Built-in na magnet, handa para sa pag-install ng sensor

     -- Permanenteng magnet na isinama bilang pamantayan. Body reserved slide grooves para sa CS1-G switch; walang dagdag na mounting bracket na kailangan.

   5. Wear-resistant na disenyo para sa high-cycle na operasyon

     -- Binabawasan ng mga metal na anti-friction separator ang abrasion ng bahagi, na naghahatid ng mahabang buhay ng serbisyo para sa tuluy-tuloy na mga automated na linya ng produksyon.

Mga Mounting Form at Karaniwang Industrial Applications

   1. Mga Pagpipilian sa Pag-mount

     -- Pag-mount sa gilid: Pahalang na pag-clamping para sa paglo-load/pag-unload ng assembly line

     -- Bottom mounting: Vertical lifting para sa injection molding at machine tool pick-and-place

     -- Pag-mount sa likuran: Lateral gripping para sa mga nakakulong na makitid na istasyon

   3. Mga Karaniwang Sitwasyon sa Aplikasyon

     -- 3C at Electronics: Nakahawak sa maliliit na bahagi ng plastik, mga bahagi ng hardware at mga housing ng baterya

     -- Mga Bahagi ng Sasakyan: Paglipat ng maliliit na bahagi ng panlililak, mga elemento ng goma at mga panloob na trim

     -- Packaging at Logistics: Pagpili ng maliliit na karton, plastic bag at maliliit na pallet

     -- Pangkalahatang Automation: Station positioning clamping at high-frequency reciprocating handling

Paghahambing ng Pinili: HFP Lever VS HFY Pivot VS MHZ2 Linear Guide Gripper

3-Step na Mabilis na Gabay sa Pagpili

   1. Pagpili ng bore batay sa masa ng workpiece

     -- 10 ≤1kg；16 =1~2kg；20 =2~3kg；25 =3~5kg；32 =5~8kg. Reserve ≥30% safety margin.

   2. Stroke verification

     -- Tiyakin ang paglalakbay ng panga ≥ panlabas na dimensyon ng workpiece kasama ang minimum na 2mm clearance upang maiwasan ang mekanikal na interference.

   3. Pagtutugma ng configuration

     -- Awtomatikong interlock ng signal: Magbigay ng dalawang CS1-G magnetic switch para makita ang bukas at saradong estado.

     -- Layout ng nakakulong na kagamitan: Ang HFP three-side mounting ay nagbibigay ng mga flexible na solusyon sa pag-install.

Isang Buod ng Pangungusap

     Ang SOLH HFP economical lever-type parallel pneumatic gripper ay nagtatampok ng mechanical lever drive na may mas mataas na clamping force, three-side universal mounting at built-in magnetic ring, ideal low-cost light & medium load gripping solution para sa high-frequency 3C, packaging at mga general cost-sensitive na automated handling station.
