Silindro ng hangin

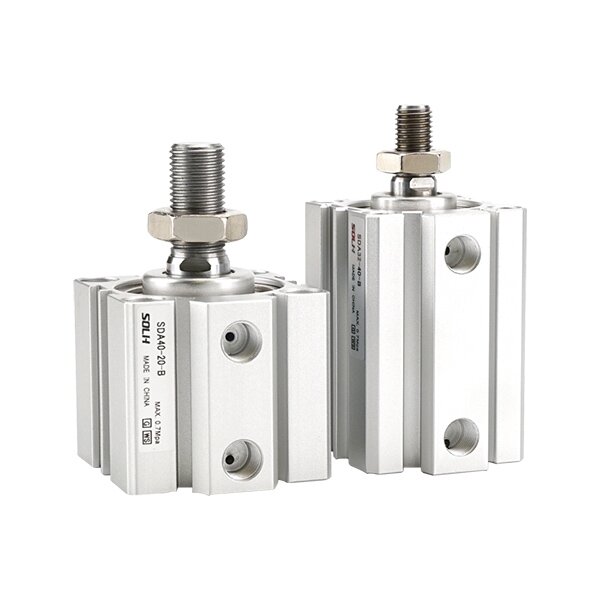

Ang SOLH SDA square ultra-thin compact cylinder ay isang matipid na compact pneumatic actuator. Ang haba ng katawan nito ay 1/2~1/3 lamang ng mga karaniwang tie rod cylinder at sumusuporta sa naka-embed na pag-install upang makatipid ng espasyo. Ang mga sukat ng pag-mount ay maaaring palitan ng Airtac ACQ at SMC CQ2 series. Nag-aalok ito ng mga komprehensibong variant: double acting, SSA/STA single spring return, SDAD twin rod, SDAJ adjustable stroke at SDAS magnet-equipped na mga modelo. Ang mga built-in na rubber bumper sa magkabilang dulo ay sumisipsip ng shock at nakakabawas ng ingay. Ang mababang friction seal na naka-imbak ng grasa ay nagbibigay-daan sa pangmatagalang operasyon na walang langis. Bore sizes φ12~100mm, angkop para sa short-stroke pushing, clamping at positioning, malawakang inilapat sa 3C automation, packaging machinery at fixtures bilang isang cost-effective na solusyon para sa space-limited na kagamitan.

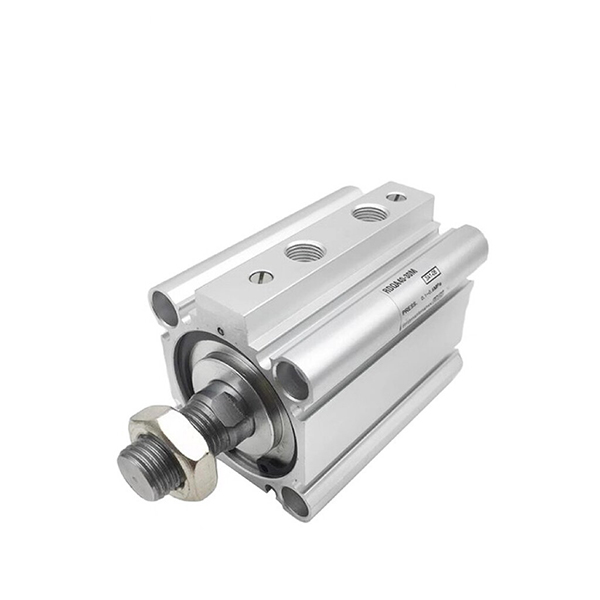

Ang manipis na silindro ng SOLH RQ ay maaaring palitan ng serye ng SMC RQ/RDQ. Gumagamit ito ng makabagong ringless built-in na air cushion structure na may 3 beses na kapasidad ng pagsipsip ng enerhiya ng CQ2 rubber buffer at 50% mas mababang operating ingay. Ang ultra-slim square barrel ay 20% na mas maikli kaysa sa conventional air cushion thin cylinders, at ang mga mounting dimension ay magkasya sa CQ2 at CQS para sa direktang pagpapalit ng upgrade. Sinasaklaw ng mga variant ang non-magnetic RQ, magnet-equipped RDQ at lockable RLQ para sa vertical load anti-drop. Angkop para sa tuluy-tuloy na high-speed na reciprocation sa 50~500mm/s. Mga sukat ng bore φ20~100mm at sumusuporta sa walang langis na operasyon. Malawakang ginagamit sa high-cycle automation loading/unloading, precision clamping at positioning na nangangailangan ng mababang epekto at mababang ingay.

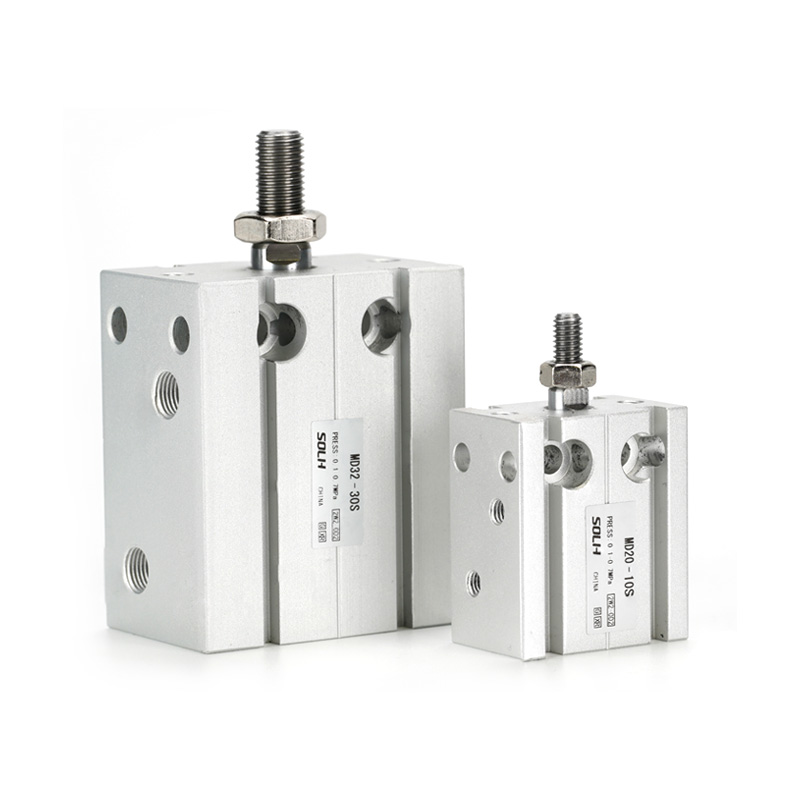

Ang SOLH MD multi-position free-mount compact cylinder ay nilagyan ng mga tapped mounting hole sa anim na gilid ng block body para sa pag-install na walang bracket sa anumang anggulo, 30%~50% na mas manipis kaysa sa mga karaniwang round cylinder upang magkasya sa makitid, mataas na density na layout ng kagamitan. Sinasaklaw ng limang sub-modelo ang lahat ng working mode: standard single-rod double acting MD, single-rod single acting MSD (spring extend) / MTD (spring retract), anti-torsion double-rod MDD, at stroke-adjustable double-rod MDJ. Ang mga sukat ng bore ay mula 6 hanggang 32 mm na may karaniwang mga stroke na 5~60 mm. Ang bawat unit ay may built-in na rubber buffer sa harap at mga dual side slot para sa mga magnetic sensor; suffix-S ay kumakatawan sa pinagsamang permanenteng magnet na katugma sa CMSH/DMSH reed switch. Ang piston rod ay gumagamit ng pinagsamang self-lubricating bushing para sa walang langis na makinis na operasyon. Tinatanggal ng mga variant ng double-rod ang lateral deflection mula sa mga offset load, habang ang MDJ ay nagtatampok ng rear adjustment screw para sa flexible stroke fine-tuning. Malawakang inilapat sa light-duty clamping, ejecting, crimping at tumpak na pagpoposisyon ng mga miniature jig sa 3C, semiconductor at pangkalahatang maliit na automation na makinarya.

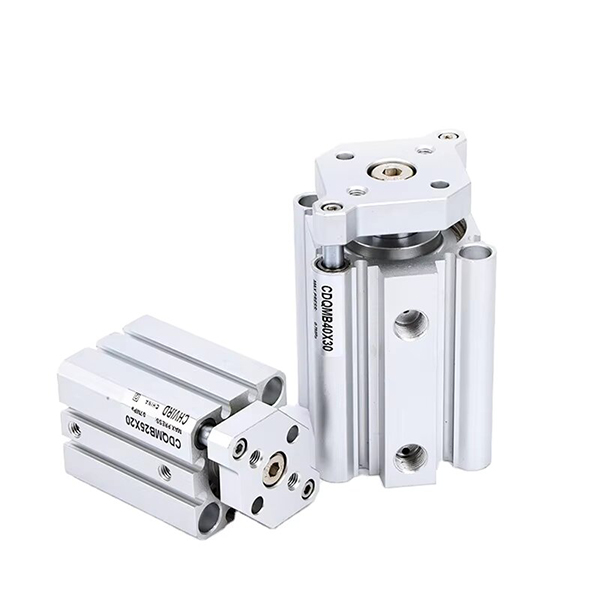

Ang SOLH CQM high-rigidity guided thin cylinder ay maaaring palitan ng SMC CQM/CDQM. Itinayo sa CQ2 thin cylinder structure na may pinagsamang parallel double guide rods, pinapanatili nito ang parehong haba ng katawan gaya ng CQ2 at inaalis ang pangangailangan para sa mga panlabas na gabay. Ang lateral load resistance nito ay 2~4 beses na mas mataas kaysa sa karaniwang CQ2 cylinders, na may piston rod rotation tolerance na ≤±0.2°. Kasama sa mga variant ang non-magnetic CQM, magnet-equipped CDQM at CQM-XB24 long service life model. Nilagyan ng mga rubber bumper sa magkabilang dulo at sumusuporta sa walang langis na operasyon. Bore sizes φ12~100mm, mounting dimensions compatible with CQ2/CQS. Tamang-tama para sa short-stroke precision pushing at fixture clamping na may offset load sa electronics assembly automation.

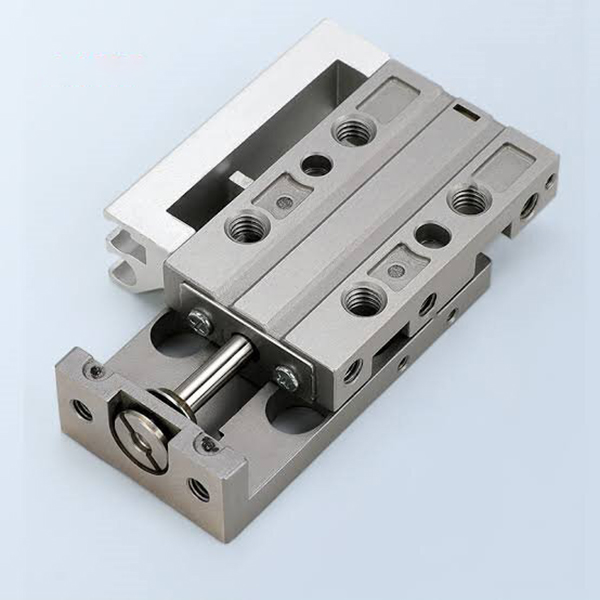

Ang SOLH MXJ ultra-compact high-precision pneumatic slide table ay maaaring palitan ng SMC MXJ series. Nilagyan ng integrated stainless steel ball linear guide, nakakamit nito ang parallelism accuracy na 0.005mm at repeat positioning accuracy ±0.01mm. Ang ultra-manipis na magaan na katawan ay sumusuporta sa itaas, ibaba at gilid na tatlong panig na pag-mount, 30%~50% na mas maliit kaysa sa MXQ slide table. Bore sizes φ4.5~16mm, nilagyan ng dual-end rubber buffers, at opsyonal na metal limiters para sa 0~5mm adjustable stroke. Ang simetriko na disenyo ay nagbibigay-daan sa kaliwa-kanang pagpapalitan ng piping at mga sensor, na angkop para sa walang langis na malinis na kapaligiran. May kakayahang stable na high-frequency short-stroke na paggalaw, malawak na pinagtibay para sa micron-level na linear na paggalaw sa 3C micro handling, optical inspection, miniature assembly at compact na kagamitan sa pag-automate ng medikal.

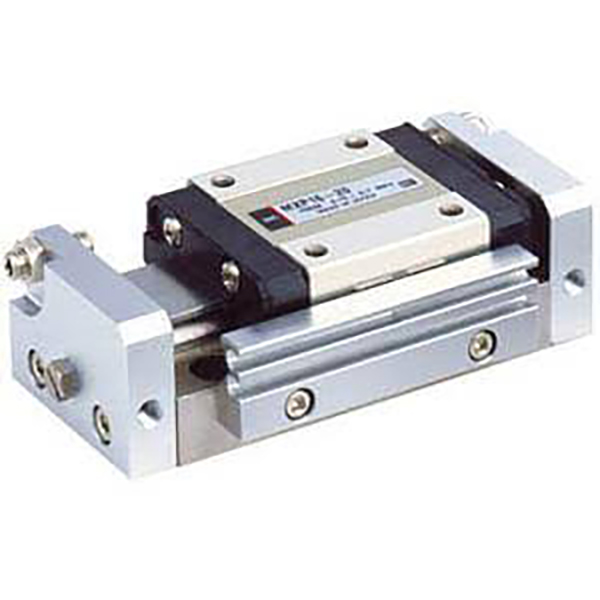

Ang SOLH MXP ultra-high precision pneumatic slide table ay maaaring palitan ng SMC MXP series. Gumagamit ito ng pinagsamang martensitic stainless steel body at built-in na ball linear guide, na nakakamit ng travel parallelism na 0.004mm, rotational error pababa sa ±0.03° at ulitin ang katumpakan ng pagpoposisyon ±0.01mm. Ang ultra-narrow compact body ay 10%~20% slimmer kaysa sa MXJ models, na sumusuporta sa three-side mounting at switchable axial/lateral piping. Mga sukat ng bore φ6~16mm na nilagyan ng mga karaniwang rubber buffer, opsyonal na metal limiter at hydraulic buffer na available para sa φ8 at mas mataas. Sinusuportahan nito ang walang langis na malinis na kapaligiran at matatag na mataas na dalas na reciprocation. Tamang-tama para sa mga istasyon ng automation ng limitadong espasyo na nangangailangan ng mahigpit na katumpakan ng paggalaw, tulad ng optical inspection, chip bonding, micro component assembly at premium na kagamitang medikal.

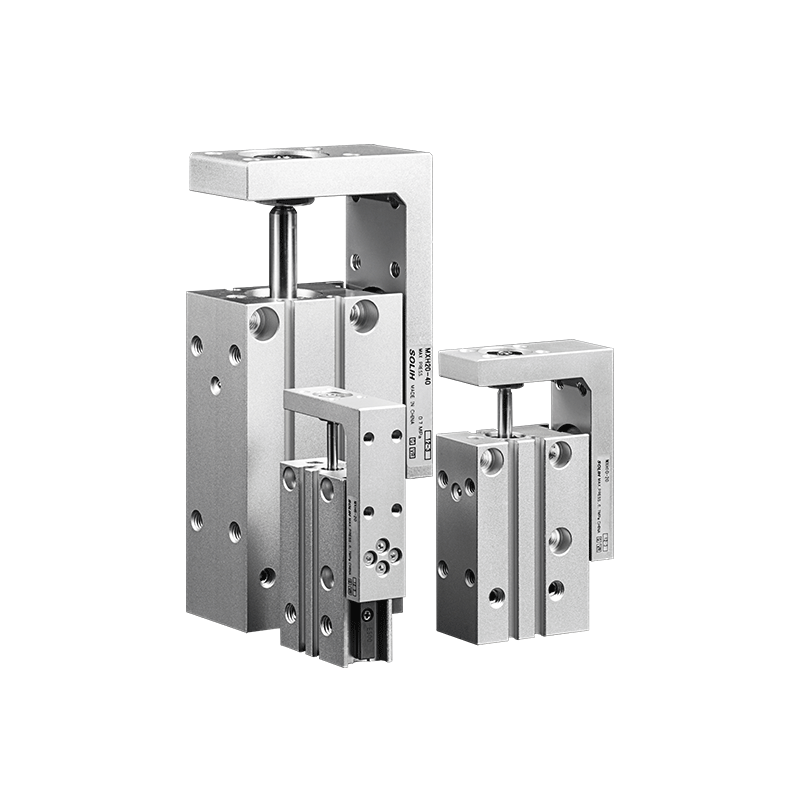

Ang SOLH MXH narrow compact pneumatic slide table ay maaaring palitan ng SMC MXH series. Hinihimok ng dalawahang piston at nilagyan ng circulating ball guide rail, ito ay gumagamit ng ultra-makitid na katawan na angkop para sa siksik na side-by-side na layout. Nagtatampok ito ng mahusay na anti-offset at anti-torsion na kapasidad na may pinahihintulutang torque sa paligid ng 6 na beses ng tradisyonal na MXU slide, repeat positioning accuracy ±0.02mm at maximum standard stroke hanggang 60mm. Sinusuportahan ang 4-direction mounting at 3-side piping, ito ay may built-in na magnet na compatible sa iba't ibang magnetic switch, dual-end rubber buffers at nagbibigay-daan sa tuluy-tuloy na walang langis na operasyon. Bore sizes φ6~20mm, malawakang ginagamit para sa medium-precision long-stroke high-frequency transfer ng 3C component at maliliit na plastic parts sa ilalim ng cantilever o unilateral load sa space-limited automation equipment.

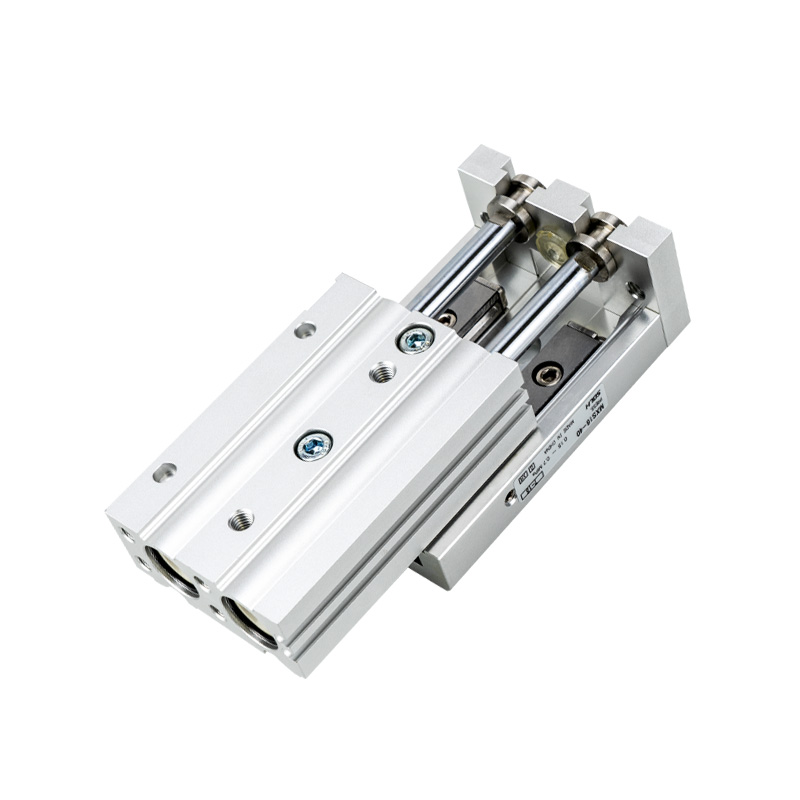

Ang SOLH MXS high-rigidity integrated pneumatic slide table ay ganap na mapapalitan ng SMC MXS series. Gumagamit ito ng dual-piston driving at preloaded cross roller guide rails para sa zero-clearance na paggalaw, na naghahatid ng dalawang beses sa thrust ng single-cylinder slide na may parehong bore at repeat positioning accuracy hanggang ±0.01mm. Ang ultra-thin integrated structure ay nakakatipid ng 30%~50% installation space kumpara sa split cylinder plus external guide sets. Sinusuportahan ang three-sided mounting na may mga positioning pin hole (ibaba, gilid at axial). Mga sukat ng bore φ6~25mm na may mga karaniwang stroke 10~150mm, opsyonal na 0~5mm stroke adjuster. Ang built-in na magnet ay umaangkop sa mga magnetic switch at nagbibigay-daan sa walang langis na operasyon. Malawakang ginagamit para sa high-rigidity, high-precision linear transfer sa semiconductor, 3C precision assembly at optical component alignment station.

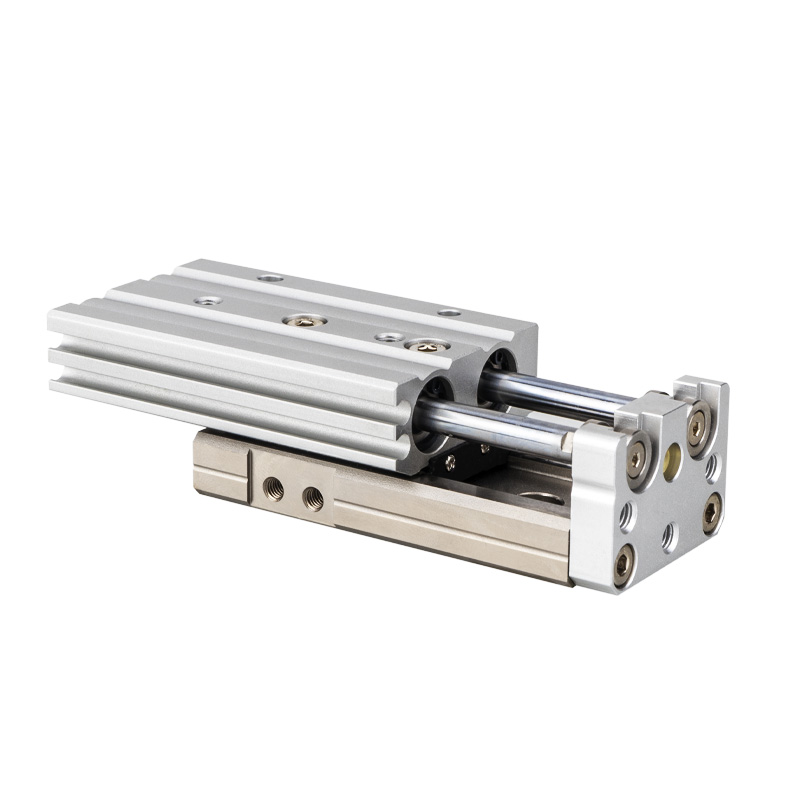

Ang SOLH MXQ matipid na pneumatic slide table ay maaaring palitan ng SMC MXQ series. Gumagamit ito ng dual-piston driving at non-preloading recirculating ball guide rail, na binuo bilang isang ultra-thin lightweight integrated unit na may mas mababang taas at mas magaan na timbang kaysa sa MXS, na nakakamit ng repeat positioning accuracy na ±0.02mm. Available ang three-sided mounting na may mga positioning pin hole (ibaba, gilid at axial). Mga sukat ng bore φ6~25mm, karaniwang stroke 10~150mm, opsyonal na 0~5mm stroke adjuster. Ang built-in na magnet ay umaangkop sa mga magnetic switch at sumusuporta sa walang langis na operasyon. Bilang isang cost-effective na basic linear actuator, umaangkop ito sa mga proyektong sensitibo sa badyet at malawakang ginagamit para sa light-load na high-frequency na paglipat ng maliliit na electronic at plastic na bahagi at standard-precision automated assembly lines.
