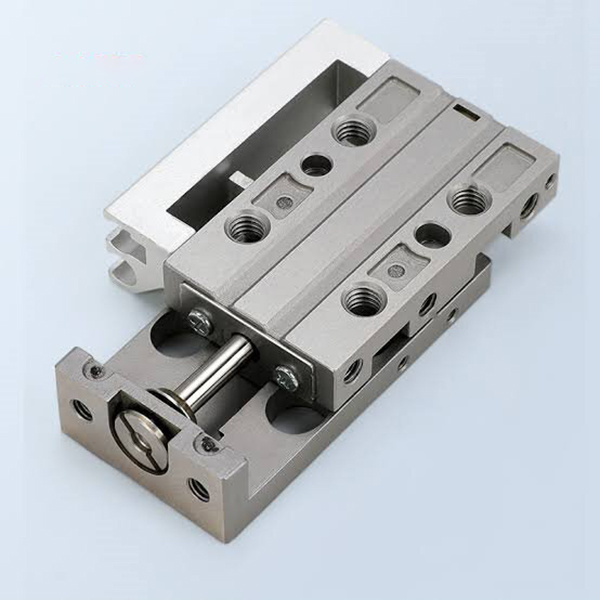

MXJ Series Ultra-Compact High-Precision Pneumatic Slide Table

Brand: SOLH ng Richge Technology

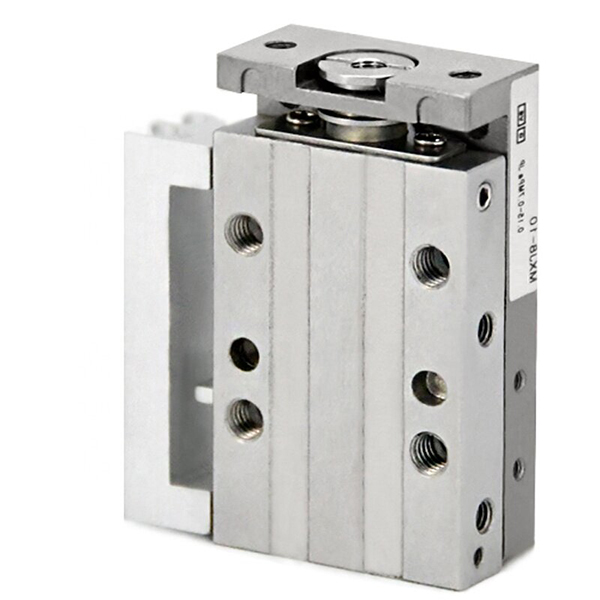

Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH MXJ ay isang ultra-miniature, high-precision pneumatic slide table na idinisenyo para sa micro precision linear driving. Nagtatampok ng ultra-compact na footprint, katumpakan ng pagpoposisyon sa antas ng micron, magaan na konstruksyon, at multi-directional mounting compatibility, perpektong iniakma ito para sa mga nakakulong na puwang na awtomatikong istasyon kabilang ang 3C electronic processing, precision detection, micro assembly, at high-frequency short-stroke cyclic operations. Ito ay nagsisilbing pangunahing high-precision micro linear actuator para sa mga miniature na senaryo ng automation.

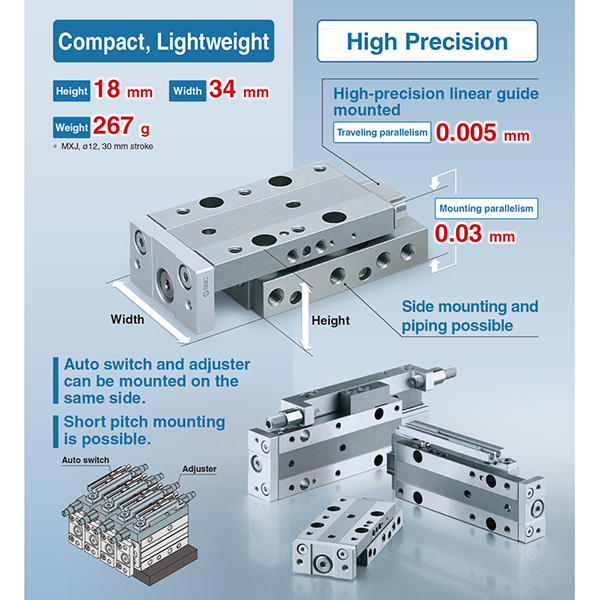

Pangunahing Istruktura at Mga Tampok ng Disenyo

     -- Drive Mode: Double-acting bidirectional operation, bore sizes φ4.5/6/8/12/16mm, sumasaklaw sa micro hanggang light load range na 5~50N.

     -- Premium na Istraktura: Gumagamit ng martensitic stainless steel na katawan at pinagsamang linear ball guide rail. Ang istrakturang nagdadala ng pagkarga ay nakahiwalay sa paggalaw ng sealing ng piston rod, na naghahatid ng mataas na tigas at napakababang operasyon ng friction.

     -- Micron-Level Precision: Travel parallelism 0.005mm, mounting parallelism 0.03mm, verticality 0.01mm, tinitiyak ang ultra-stable na precision positioning para sa mga sopistikadong proseso.

     -- Ultra-Compact na Sukat: Ultra-manipis na disenyo ng katawan na may 10mm lang na taas para sa φ4.5 bore model at 18mm na taas para sa φ12 bore model, 30%~50% na mas maliit kaysa sa katumbas na MXQ slide table, na nagma-maximize ng space utilization para sa mga siksik na layout station.

     -- Flexible Multi-Side Mounting: Sinusuportahan ang itaas, ibaba, at gilid na tatlong-panig na pag-install na may precision positioning pin hole, na umaangkop sa iba't ibang nakakulong at siksik na mga layout ng kagamitan.

     -- Universal Sensor Compatibility: Nilagyan ng dual magnetic switch grooves bilang pamantayan. Ang mga modelong may stroke ≥5mm ay nagbibigay-daan sa pag-install ng 2 M9B magnetic switch. Ang simetriko na disenyo ng istruktura ay nagbibigay-daan sa kaliwa/kanang switch at pagpapalitan ng piping sa site.

     -- Adjustable Buffering & Limiting: Standard dual-end rubber buffer para sa ingay at pagbabawas ng epekto; opsyonal na single-end/dual-end na metal stroke limiter na may 0~5mm adjustable stroke range para sa ultra-precise positioning.

Kumpletuhin ang Model Coding Rule

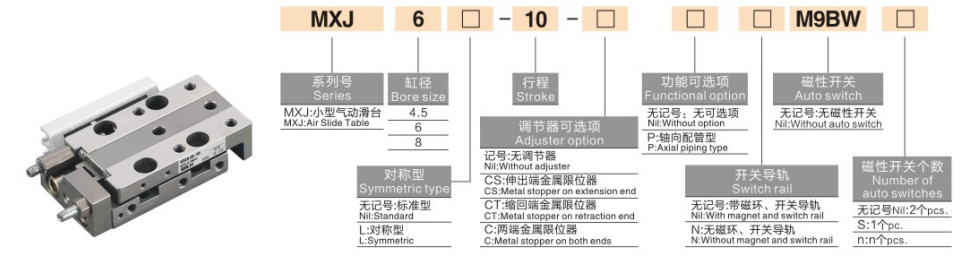

   1. Halimbawa ng Modelo: MXJ6-10-CS-M9B

   2. Mga Halimbawa ng Sanggunian sa Standard Order

     -- MXJ4.5-5: Karaniwang uri, walang magnetic switch, bore 4.5mm, stroke 5mm, double acting

     -- MXJ8-15-B-2M9B: Bore 8mm, stroke 15mm, dual-end metal na limitasyon, 2pcs M9B magnetic switch

     -- MXJ12-20-L: Symmetric type, bore 12mm, stroke 20mm, reversible side piping

Mga Pangunahing Teknikal na Detalye (@0.5MPa, Double Acting)

   1. Mga Micro na Detalye (φ4.5 / φ6 / φ8)

   2.Maliit na Detalye (φ12 / φ16)

Mga Pangunahing Kalamangan sa Competitive

   1. Micron-Level Ultra-High Precision at Stability

     -- Ang pinagsamang one-piece machining na ipinares sa high-precision linear ball guide rail ay nagsisiguro ng paulit-ulit na katumpakan ng pagpoposisyon ng ±0.01mm at ultra-low parallelism error, ganap na nakakatugon sa mahigpit na mga kinakailangan sa katumpakan para sa micro detection at pinong mga proseso ng pagpoposisyon.

   2. Ultra-Compact at Space-Saving Design

     -- Ultra-manipis at napakaikli ng istraktura ng katawan na may pinakamababang taas na 10mm lamang. Ang three-sided mounting design ay umaangkop sa ultra-makitid na patayo at pahalang na espasyo, na nakakatipid ng higit sa 40% na espasyo sa pag-install kumpara sa mga nakasanayang slide table, perpekto para sa mga siksik na automated na linya ng produksyon.

   3. Magaan at Mataas na Dalas na Mabilis na Tugon

    -- Ang na-optimize na hindi kinakalawang na asero magaan na istraktura (40~500g) ay epektibong binabawasan ang paglipat ng inertia. Ang bilis ng pagpapatakbo ay mula 50 hanggang 500mm/s, na sumusuporta sa stable na high-frequency na operasyon sa mahigit 300 cycle bawat minuto (cpm) upang palakasin ang kahusayan sa produksyon.

   4. Walang Langis na Operasyon at Napakahabang Buhay ng Serbisyo

     -- Nag-a-adopt ng low-friction wear-resistant sealing at oil-free na disenyo, tugma sa malinis na mga workshop at medyo mamantika na mga industriyal na kapaligiran. Tinitiyak ng matibay na pagsasaayos ng istruktura ang buhay ng serbisyo ng higit sa 5 milyong mga cycle na may pangmatagalang matatag na operasyon na walang maintenance.

   5. Symmetric Reversible Design para sa Flexible na Pag-install

     -- Ang simetriko na air port at switch groove na istraktura ay nagbibigay-daan sa on-site na kaliwa/kanang pagpapalitan ng piping at pag-install ng sensor, inaalis ang mga paghihigpit sa direksyon at lubos na pagpapabuti sa on-site na pag-debug at flexibility ng structural adaptation.

Mga Mounting Form at Karaniwang Application

   1. Mga Paraan ng Pag-mount

     -- Nangungunang Pag-mount: Inayos sa pamamagitan ng mga butas na may tumpak na mga butas ng pin sa pagpoposisyon, na angkop para sa pag-install sa itaas ng workpiece at mga sitwasyon sa pagpoposisyon na may mataas na katumpakan.

     -- Bottom Mounting: Inayos sa pamamagitan ng bottom threaded hole, matatag at maaasahan, naaangkop para sa karaniwang pag-install sa ibabaw ng kagamitan.

     -- Pag-mount sa Gilid: Inayos sa pamamagitan ng mga butas na may sinulid sa gilid, perpekto para sa mga kagamitan na may limitadong patayong espasyo at siksik na parallel na pagkakaayos ng maraming slide.

   2. Mga Karaniwang Sitwasyon ng Aplikasyon

     -- 3C Electronics: Paghawak at paglilipat ng chip, pagtutok ng lens ng camera, paglalamina ng micro component, pagsubok sa tibay ng buhay ng button

     -- Precision Detection: Probe positioning, tumpak na paggalaw ng CCD camera, pagsukat ng micro dimensyon, optical fine calibration

     -- Micro Assembly: Awtomatikong pag-lock ng turnilyo, pag-crimping ng terminal, pagpasok ng katumpakan ng bahagi, miniature jig driving

     -- Medikal na Kagamitang: Micro pump precision control, miniature valve switching, maliit na instrumento na teleskopiko na pagpoposisyon

3-Step na Mabilis na Gabay sa Pagpili

   1. Bore Selection ayon sa Pag-load

     -- φ4.5 ≤0.5kg / φ6=0.5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. Magreserba ng hindi bababa sa 50% load safety margin para sa stable precision operation.

   2. Stroke Confirmation

     -- Karaniwang hanay ng stroke: 5~50mm. Unahin ang mga maikling stroke (5~20mm) para sa mataas na dalas ng mga kondisyon sa pagtatrabaho upang matiyak ang mas mataas na katumpakan at katatagan ng pagpapatakbo.

   3. Pagtutugma ng Configuration

     -- Pagsubaybay sa Posisyon: Magbigay ng 2 M9B magnetic switch para sa bidirectional stroke position feedback.

     -- Precision Limiting: Pumili ng dual-end na limitasyon ng metal (B) para sa 0~5mm adjustable precise stroke positioning.

     -- Mounting Adaptation: Pumili ng side mounting para sa siksik na layout ng istasyon, bottom mounting para sa karaniwang pag-install sa ibabaw.

Isang Buod ng Pangungusap

     Ang ultra-compact high-precision pneumatic slide table ng serye ng SOLH MXJ ay nagtatampok ng katumpakan ng pagpoposisyon sa antas ng micron, three-sided flexible mounting, magaan na high-frequency na operasyon at opsyonal na adjustable metal limiter, na nagsisilbing cost-effective precision micro linear actuator na malawakang ginagamit sa 3C electronics, precision detection, micro assembly at medical automation equipment.
