MXP Series na Ultra-High Precision Compact Pneumatic Slide Table

MXP Series na Ultra-High Precision Compact Pneumatic Slide Table

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

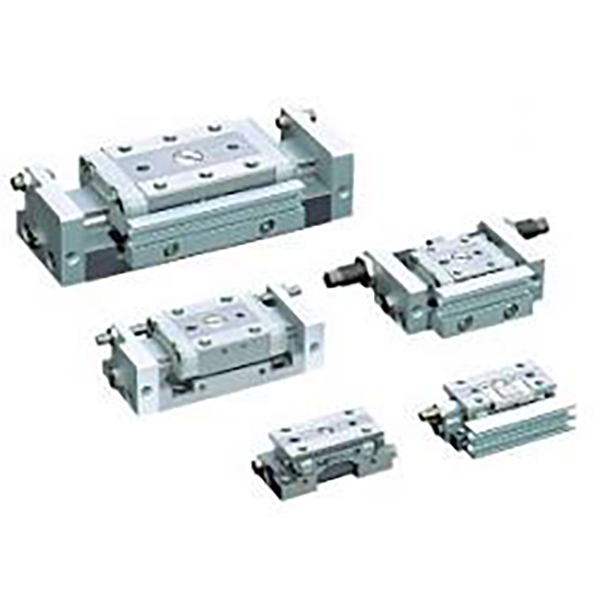

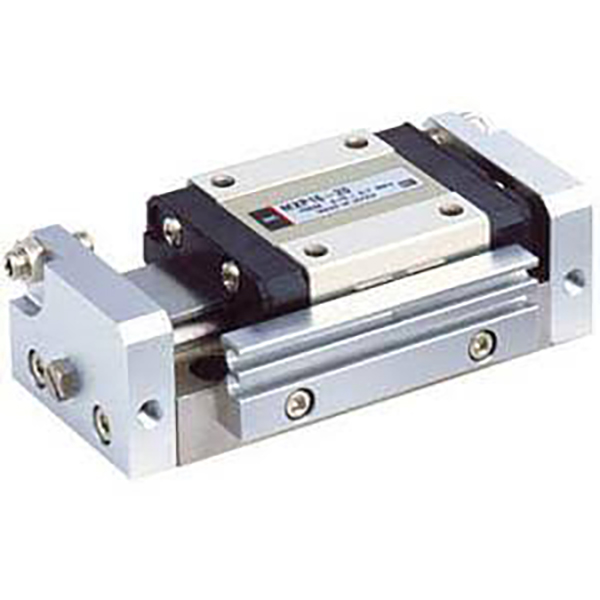

     Ang serye ng SOLH MXP ay isang high-end ultra-high precision compact pneumatic slide table na inengineered para sa mahigpit na micro-positioning scenario. Pag-ampon ng built-in na cylinder guide rail structure at integrated stainless steel body, naghahatid ito ng micron-level parallelism, ultra-low rotational error at kakaibang rigidity. Sumusuporta sa dual-direction piping at high-frequency stable cycling, ito ay ganap na angkop para sa 3C precision assembly, optical detection, at high-accuracy micro component positioning, na nagsisilbing premium na modelo para sa mga sopistikadong miniature na linear driving application.

Pangunahing Istruktura at Mga Tampok ng Disenyo

     --  Drive Mode: Double-acting bidirectional operation, bore sizes φ6/8/10/12/16mm, sumasaklaw sa light load range na 10~120N.

     -- Pinagsamang Premium na Istraktura: Nagtatampok ng built-in na cylinder linear guide rail at one-piece martensitic stainless steel body. Ang load-bearing mechanism ay ganap na nakahiwalay sa piston rod sealing movement, na nakakamit ng matinding rigidity at minimal friction.

     -- Ultra-Mataas na Precision Grade: Travel parallelism 0.004mm, mounting parallelism 0.02mm, rotational accuracy ±0.03° (φ6/8/10) / ±0.04° (φ12/16), na nagbibigay sa nangunguna sa industriya ng ultra-stable na precision positioning performance.

     -- Ultra-Compact Makitid na Katawan: Ang taas ng katawan ay 17~23mm lamang, 10%~20% na mas makitid kaysa sa mga katumbas na modelo ng MXJ, na nagbibigay-daan sa sobrang siksik na layout para sa napakakulong na mga working space.

     -- Flexibility ng Dual-Direct Piping: Sinusuportahan ang parehong lateral at axial piping na may on-site switchable layout, na umaangkop sa magkakaibang mga on-site pipeline routing na kinakailangan.

     -- Universal Sensor Compatibility: Ang karaniwang dual magnetic switch grooves ay nagbibigay-daan sa pag-install ng 2 M9B magnetic switch para sa maaasahang bidirectional na pagsubaybay sa posisyon.

     -- Multi-Level Buffering at Paglilimita: Karaniwang dual-end rubber buffer para sa ingay at pagbabawas ng epekto; opsyonal na single/dual-end na metal stroke limiter, kasama ang hydraulic buffer option para sa φ8 at mas mataas na mga modelo, na may adjustable stroke range na 0~5mm para sa ultra-precise positioning control.

Kumpletuhin ang Model Coding Rule

   1. Halimbawa ng Modelo: MXP8-15-B-M9BW

   2. Mga Halimbawa ng Sanggunian sa Standard Order

     --  MXP6-5: Karaniwang uri, walang magnetic switch, bore 6mm, stroke 5mm, double acting

     --  MXP10-20-B-2M9B: Bore 10mm, stroke 20mm, dual-end metal na limitasyon, 2pcs M9B magnetic switch

     -- MXP12-25-D: Bore 12mm, stroke 25mm, extend-end metal na limitasyon, axial piping compatible

Mga Pangunahing Teknikal na Detalye (@0.5MPa, Double Acting)

Mga Pangunahing Kalamangan sa Competitive

   1. Napakataas na Katumpakan at Katatagan ng Antas ng Micron
     -- Ipinagmamalaki ang ultra-low travel parallelism na 0.004mm at rotational accuracy kasing baba ng ±0.03°, na ipinares sa ±0.01mm repeat positioning accuracy. Tinatanggal nito ang micro-shaking at paglihis ng posisyon, ganap na nakakatugon sa mahigpit na mga hinihingi sa katumpakan para sa optical detection, micro component lamination at mga proseso ng pagsubok na may mataas na katumpakan.

   2. Built-In na Cylinder Structure at Ultra-Narrow Compact Body
     -- Ang silindro ay naka-embed sa loob ng istraktura ng guide rail, na binabawasan ang lapad ng katawan ng 10%~20% kumpara sa mga modelong MXJ. Ang makabagong dual-direction lateral/axial piping design ay nagbibigay-daan sa flexible on-site switching, paglutas ng mga paghihigpit sa layout ng pipeline sa mga ultra-makitid na siksik na istasyon.

   3. Mataas na Rigidity at Mahabang Buhay ng Serbisyo
     -- Ang one-piece martensitic stainless steel body at integrated guide rail structure ay naghahatid ng mahusay na deformation resistance at structural rigidity. Nag-a-adopt ng oil-free na low-friction sealing na disenyo, tugma sa malinis na mga workshop at magaan na pang-industriya na kapaligiran, na nakakamit ng walang maintenance na buhay ng serbisyo na mahigit 5 ​​milyong cycle.

   4. High-Frequency Smooth Operation
     -- Ang premium na low-friction sealing at high-precision na ball guide rail ay nagsisiguro ng ultra-smooth na paggalaw. Ang bilis ng pagpapatakbo ay mula 50 hanggang 500mm/s, na sumusuporta sa stable na high-frequency na pagbibisikleta sa itaas 350cpm nang walang pag-utal o jitter, perpekto para sa pangmatagalang short-stroke na paulit-ulit na mga gawain sa pagpoposisyon.

   5. Flexible Multi-Scene Installation Adaptation
     -- Sinusuportahan ang itaas, ibaba at gilid na tatlong panig na pag-mount na may precision positioning pin hole. Nagbibigay-daan ang simetriko air port na istraktura ng kaliwa/kanang pagpapalitan ng piping sa site, ganap na lumalabag sa mga limitasyon sa direksyon at umaangkop sa magkakaibang disenyo ng istruktura ng kagamitan.

Mga Mounting Form at Karaniwang Application

   1. Mga Paraan ng Pag-mount

     -- Nangungunang Pag-mount: Inayos sa pamamagitan ng through hole na may precision positioning pin hole, na angkop para sa workpiece top installation at high-precision positioning scenario na nangangailangan ng zero displacement.

     --  Bottom Mounting: Naayos sa pamamagitan ng ilalim na sinulid na mga butas na may matatag at maaasahang istraktura, na naaangkop para sa karaniwang kagamitan sa surface assembly at nakapirming linear na pagmamaneho.

     --  Pag-mount sa Gilid: Naayos sa pamamagitan ng mga butas na may sinulid sa gilid, perpekto para sa mga kagamitan na may limitadong puwang sa patayo at siksik na parallel na pag-aayos ng maraming slide unit.

   2. Mga Karaniwang Sitwasyon ng Aplikasyon

     --  3C Electronics: Chip mounting at bonding, lens module focusing, micro component ultra-precision positioning, probe cycle testing

     --  Kagamitang Optical: CCD camera precision movement, optical lens fine calibration, laser positioning, high-precision detection platform driving

     --  Pagpupulong ng Micro Precision: Miniature na awtomatikong pag-lock ng turnilyo, terminal crimping, precision component insertion, high-precision jig driving

     -- Kagamitang Medikal: Micro pump precision control, miniature valve precise switching, small instrument telescopic positioning

Paghahambing ng Pinili ng Slide Table: MXP vs MXJ vs MXQ

3-Step na Mabilis na Gabay sa Pagpili

   1. Pagpili ng Bore ayon sa Pag-load
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. Magreserba ng hindi bababa sa 50% load safety margin upang matiyak ang matatag na operasyon ng katumpakan.

   2. Pagkumpirma ng Stroke Karaniwang hanay ng stroke: 5~30mm. Unahin ang mga maikling stroke (5~20mm) para sa mataas na dalas ng mga kondisyon sa pagtatrabaho upang mapanatili ang mas mataas na katumpakan ng pagpoposisyon at katatagan ng pagpapatakbo.

   3. Pagtutugma ng Configuration

      --  Pagsubaybay sa Posisyon: Magbigay ng 2 M9B magnetic switch para sa real-time na bidirectional stroke position feedback.

     -- Precision Limiting & Buffering: Pumili ng dual-end metal na limitasyon (B) para sa 0~5mm adjustable precise positioning; pumili ng hydraulic buffer para sa φ8 at mas mataas na mga modelo upang mabawasan ang mataas na dalas na epekto.

     --  Piping Adaptation: I-adopt ang axial piping para sa napakakitid na layout ng espasyo, at lateral piping para sa mga karaniwang senaryo ng pag-install.

Isang Buod ng Pangungusap

     Nagtatampok ang SOLH MXP series na ultra-high precision pneumatic slide table ng 0.004mm ultra-low parallelism, minimal rotational error, built-in integrated guide rail, dual-direction switchable piping at opsyonal na hydraulic buffer, na nagsisilbing premium high-rigidity micro linear stage para sa optical detection, ultra-precision 3C assembly at high-end na kagamitang medikal.
