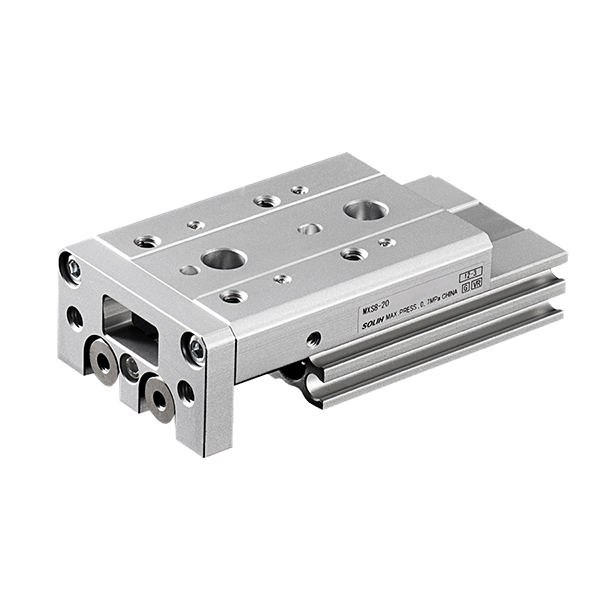

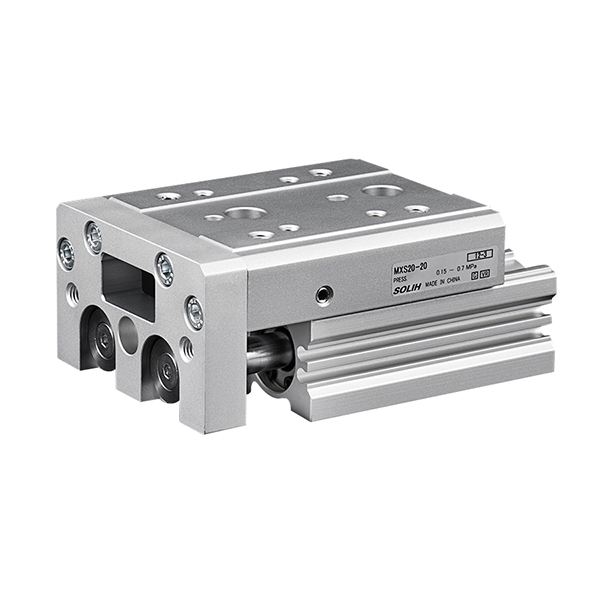

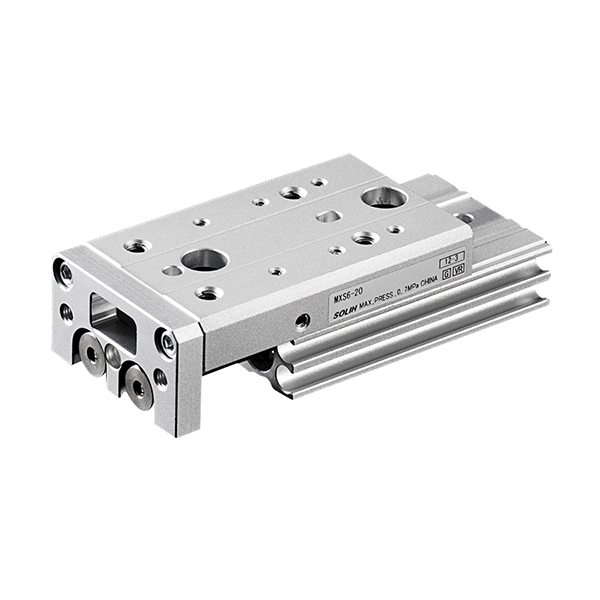

MXS Series Pneumatic Slide Table | Cross Roller Guide Dual-Cylinder Type

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH MXS ay isang high-rigidity, high-precision integrated pneumatic slide table na nilagyan ng dual-piston driving structure at propesyonal na cross roller guide rail. Nagtatampok ng ultra-thin compact body, zero-clearance preloaded guide system at dobleng output thrust, naghahatid ito ng ultra-stable na linear motion na may paulit-ulit na katumpakan hanggang ±0.01mm. Ang all-in-one na pinagsama-samang disenyo ay lubos na nakakabawas sa dami ng kagamitan kumpara sa tradisyonal na split cylinder + external na kumbinasyon ng gabay. Ito ay malawakang ginagamit sa precision linear transfer, alignment assembly, electronic at semiconductor tooling, na nagsisilbing pinakamainam na upgraded na kapalit para sa mga conventional linear driving solution.

Pangunahing Istraktura at Prinsipyo sa Paggawa

     -- Dual-Piston Driving System: Gumagamit ng double-acting na dual-piston na istraktura, na nagbibigay ng dalawang beses sa thrust ng single-cylinder slide na may parehong laki ng bore. Tinitiyak nito ang lubos na kasabay na operasyon at epektibong inaalis ang pagpapalihis ng paggalaw at pag-indayog sa panahon ng paggalaw ng mataas na dalas.

     -- Premium Cross Roller Guide Rail: Built-in na high-precision cross roller guide na may preload na disenyo, zero running clearance, mahusay na structural rigidity at malakas na resistensya sa radial load at torque deflection. Ito ay matatag na nagpapanatili ng ±0.01mm ultra-high repeat positioning accuracy para sa pangmatagalang cyclic operation.

     -- Pinagsamang All-in-One na Disenyo: Ang cylinder at slide table ay perpektong pinagsama bilang isang yunit, na binabawasan ang kabuuang dami ng pag-install ng 30%~50% kumpara sa mga split-type na istruktura. Hindi ito nangangailangan ng manu-manong pagkakahanay sa panahon ng pag-install, lubos na nagpapabuti sa kahusayan ng pagpupulong at pagkakapare-pareho ng istruktura.

     -- Flexible na Three-Sided Mounting: Sinusuportahan ang ilalim, gilid at axial na tatlong-direksyon na pag-install na may preset precision positioning pin hole. Sinusuportahan nito ang direktang pag-install ng stacking at nakapirming pag-mount sa gilid, na umaangkop sa sari-saring mga pangangailangan sa layout ng compact na kagamitan.

     -- Built-In na Sensor Adaptation: Nilagyan ng karaniwang panloob na magnetic ring, na may nakareserbang naka-embed na mga uka sa katawan na katugma sa D-M9□ at A93 series magnetic switch. Iniiwasan ng flush-mounted na disenyo ang pagkagambala sa istruktura at tinitiyak ang tumpak na feedback sa posisyon ng stroke.

Kumpletuhin ang Model Coding Rule

   1. Halimbawa ng Modelo: MXS16-50AS-M9BW

   2. Halimbawa ng Sanggunian ng Standard Order

     -- MXS20-75A-FR-M9NL: Bore 20mm, stroke 75mm, dual-end stroke adjustment, axial piping, PNP magnetic switch na may 3m wire na haba

Pangkalahatang Mga Pangunahing Teknikal na Detalye

Output Force & Load Reference Chart (@0.5MPa, Horizontal Installation)

Tandaan: Bumababa ang kapasidad ng pag-load sa mas mahabang stroke at mas mataas na bilis; kadahilanan ng kaligtasan ≥2; ang vertical load ay nangangailangan ng pinapayagang torque verification

Mga Sitwasyon ng Application at Mga Alituntunin sa Pagpili

   1. Mga Priyoridad na Sitwasyon sa Application para sa MXS Series

     --  Ultra-High Precision Positioning & Transfer: Tamang-tama para sa tumpak na linear na paglipat at pag-align ng mga elektronikong bahagi, terminal, optical lens at miniature module na may mahigpit na ±0.01mm na kinakailangan sa pagpoposisyon.

     -- Compact Equipment na Limitado sa Space: Ang ultra-manipis na pinagsama-samang istraktura ay nagpapababa ng taas ng kagamitan ng 30% kumpara sa mga ordinaryong slide table, perpektong akma sa miniaturized at napaka-compact na mga automated na istasyon.

     -- High-Rigidity at Anti-Deflection na Kondisyon sa Paggawa: Ang disenyo ng cross roller guide ay naghahatid ng mahusay na torque resistance at eccentric load tolerance, na angkop para sa robot na Z-axis na pagmamaneho at high-precision na mga istasyon ng pagpupulong na may kumplikadong mga kondisyon ng puwersa.

     -- High-Frequency Short-Stroke Cyclic Operation: Matatag para sa pangmatagalang high-frequency na operasyon sa loob ng 10~50mm na maikling stroke, pinapanatili ang pare-parehong katumpakan nang walang offset o jitter.

     -- Pagpapasimple ng Structural at Pagbawas ng Gastos: Ang pinagsama-samang silindro at istraktura ng gabay ay ganap na pinapalitan ang tradisyonal na split "silindro + panlabas na gabay" na kumbinasyon, na nagpapasimple sa disenyo ng makina at nagpapababa ng mga gastos sa pagpupulong at pagpapanatili.

Mga Pangunahing Punto ng Propesyonal na Pagpili

     -- Pagpili ng Bore Size: Itugma ang laki ng bore ayon sa bigat ng workpiece at mode ng pag-install. Kontrolin ang pahalang na pagkarga sa loob ng 50% ng na-rate na halaga at patayong pag-load sa loob ng 25% ng na-rate na halaga upang matiyak ang matatag na operasyon.

     -- Pagpili ng Stroke: Magreserba ng 5~10mm stroke margin sa panahon ng pagpili ng modelo. Piliin ang AS/AT/A stroke adjuster (0~5mm fine adjustment) kung kinakailangan ang tumpak na stroke trimming.

     -- Pagtutugma ng Direksyon sa Pag-mount: Bottom mounting para sa pahalang na paghawak ng materyal; side mounting para sa lateral fixed installation; axial mounting para sa Z-axis stacking at multi-layer assembly.

     -- Pag-optimize ng Configuration ng Buffer: Karaniwang goma buffer para sa maginoo na operasyon. Maglagay ng hydraulic buffer kapag ang bilis ng pagpapatakbo ay lumampas sa 300mm/s o ang bigat ng pagkarga ay lumampas sa 5kg upang mabawasan ang terminal impact at vibration.

     -- Setup ng Pagtukoy ng Posisyon: Tugma sa M9B/M9N magnetic switch. Sinusuportahan ng dual-side embedded grooves ang pag-install ng 2 switch para magkaroon ng tumpak na in-place signal detection para sa parehong extend at retract stroke.

Isang Buod ng Pangungusap

     Ang serye ng SOLH MXS na dual-cylinder pneumatic slide table ay gumagamit ng premium cross roller guide at integrated all-in-one na istraktura, na nagtatampok ng doubled thrust, ±0.01mm ultra-high precision, superior rigidity at anti-deflection capacity, na nagsisilbing high-end precision linear driving solution para sa semiconductor, electronic precision assembly at high-frequency positioning.
