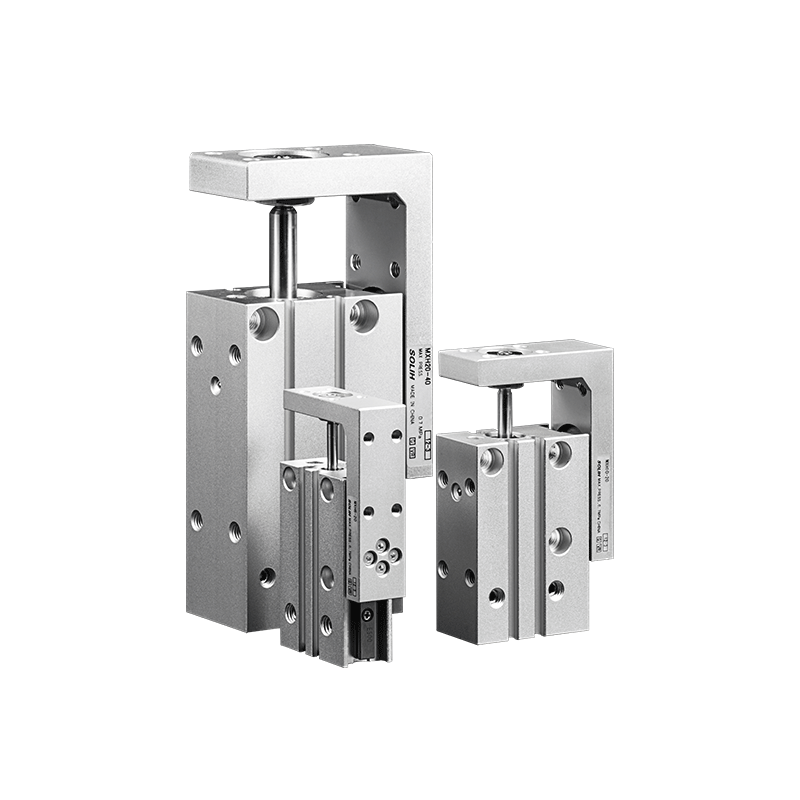

MXH Series Compact Narrow Long-Stroke Pneumatic Slide Table

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH MXH ay isang makitid na uri ng compact pneumatic slide table na nilagyan ng circulating ball linear guide system. Pinagsasama ang magaan na disenyo, mataas na tigas, at pinalawig na pagganap ng stroke hanggang sa 60mm, nagtatampok ito ng napakakitid na lapad ng katawan na nakakatipid ng malaking espasyo sa pag-install. May mahusay na anti-deflection load capacity at medium precision positioning capability, espesyal itong na-optimize para sa side-by-side na multi-slide installation at precision transfer operations sa sobrang space-constrained automated na mga senaryo, na nagsisilbing perpektong long-stroke micro linear driving solution para sa 3C electronics at precision automation.

Pangunahing Istruktura at Mga Tampok ng Disenyo

     --  Dual-Piston Driving Structure: Gumagamit ng double-piston double-acting driving mode, naghahatid ng stable na output force at outstanding synchronous operation performance, na tinitiyak ang pare-parehong linear motion sa panahon ng high-frequency cyclic work.

     --  Infinite Circulating Ball Guide Rail: Nilagyan ng walang katapusang circulating ball linear guide rails, na nagtatampok ng mataas na structural rigidity at mahusay na linear motion stability. Ang travel parallelism ay kinokontrol sa loob ng 0.05mm para sa mga maiikling stroke, na epektibong umiiwas sa motion jitter at deviation.

     -- Napakakitid na Compact na Katawan: Na-optimize na istraktura ng makitid na lapad, mas payat kaysa sa tradisyonal na mga slide table ng serye ng MXQ at MXS, perpektong sumusuporta sa siksik na side-by-side na pag-aayos ng maraming slide upang ma-maximize ang paggamit ng espasyo ng kagamitan.

     -- Superior na Anti-Offset Load Capacity: Ang pinahihintulutang torque ay humigit-kumulang 6 na beses kaysa sa tradisyonal na serye ng MXU, na may lubos na pinahusay na pagtutol sa sira-sira na load at cantilever load, na umaangkop sa kumplikadong unilateral force operating kondisyon.

     --  Multi-Directional Flexible na Pag-install: Sinusuportahan ang 4-way mounting na may transverse through hole/threaded hole at longitudinal threaded hole. Itinugma sa 3-side na disenyo ng piping, natutugunan nito ang magkakaibang pag-install at mga kinakailangan sa layout ng piping para sa makitid at nakasalansan na mga istruktura ng kagamitan.

     -- Universal Sensor Adaptation: Built-in na magnetic ring bilang pamantayan, na may dual-side sensor grooves na tugma sa D-M9□ at A93 series magnetic switch, na napagtatanto ang tumpak na pagtukoy ng posisyon ng stroke at feedback ng signal.

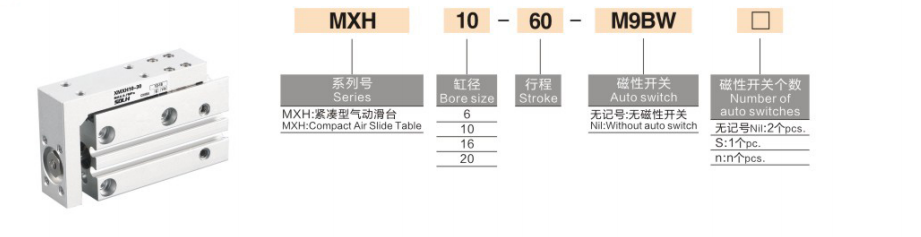

Kumpletuhin ang Model Coding Rule

   1. Halimbawa ng Modelo: MXH16-50Z-M9NL

   2. Halimbawa ng Sanggunian ng Standard Order

     --  MXH10-30-M9BW: Bore 10mm, stroke 30mm, NPN magnetic switch na may 1m wire na haba

Mga Pangunahing Teknikal na Pagtutukoy

Output Force & Load Reference Chart (@0.5MPa)

Salik ng kaligtasan ≥2; Ang vertical load ay nangangailangan ng pinapayagang torque verification

Pinahihintulutang Detalye ng Torque (Anti-Offset Load Capacity, N·m)

Mga Sitwasyon ng Application at Paghahambing ng Pagpili ng Produkto

   1. Mga Priyoridad na Sitwasyon sa Application para sa Serye ng MXH

     --  Kagamitang Lubhang Nalilimitahan sa Space: Sinusuportahan ng ultra-makitid na disenyo ng katawan ang siksik na magkatabing pag-install ng maraming slide table, perpektong akma sa miniaturized na mga automated na interior ng kagamitan.

     --  Katamtaman-Precision Long-Stroke Operations: Pinakamataas na stroke hanggang 60mm na may ±0.02mm na katumpakan ng pag-uulit, higit na lampas sa katatagan ng pagpoposisyon ng mga ordinaryong pneumatic cylinder, nakakatugon sa mga pangangailangan ng medium-precision na long-travel transfer.

     --  Light-Load High-Frequency Transfer: Tamang-tama para sa paikot na paghawak at pagpoposisyon ng mga elektronikong bahagi, mga terminal, maliliit na bahaging plastik at mga katumpakan na kasangkapang kasangkapan.

     --  Mga Kondisyon sa Paggana ng Anti-Offset Load: Ang mahusay na torque resistance ay nagbibigay-daan sa matatag na operasyon sa ilalim ng unilateral force at mga senaryo ng pag-install ng cantilever, paglutas ng mga problema sa pagpapalihis at jitter ng mga ordinaryong slide.

Paghahambing ng Serye ng MXH vs MXQ vs MXS

Mga Alituntunin sa Pagpili ng Propesyonal

     --  Pagtutugma ng Sukat ng Bore: Kontrolin ang pahalang na load sa loob ng 50% ng rated value at vertical load sa loob ng 25% ng rated value, na may garantisadong safety factor na hindi bababa sa 2 upang matiyak ang matatag na pangmatagalang operasyon.

     -- Pagpapareserba ng Stroke: Magreserba ng 5~10mm stroke margin habang pinipili; ang maximum na karaniwang stroke ng MXH series ay 60mm para maiwasan ang limit na epekto at mapabuti ang buhay ng serbisyo.

     -- Pinili ng Mounting Mode: Pumili ng transverse mounting para sa ultra-makitid na layout ng espasyo; magpatibay ng longitudinal mounting para sa stacked at multi-layer installation scenario para makatipid sa kabuuang espasyo ng kagamitan.

     -- Buffer Optimization: Maglagay ng hydraulic buffer kapag ang bilis ng pagpapatakbo ay lumampas sa 300mm/s o ang bigat ng pagkarga ay lumampas sa 3kg, na epektibong binabawasan ang terminal impact at vibration.

     -- Configuration ng Sensor: Sinusuportahan ng dual-side sensor grooves ang dual magnetic switch installation, na napagtatanto ang tumpak na in-place detection ng parehong extend at retract stroke para sa full-stroke na pagsubaybay sa posisyon.

Isang Buod ng Pangungusap

     Ang serye ng SOLH MXH narrow compact pneumatic slide table ay nagtatampok ng ultra-narrow body, high torque resistance, 60mm long stroke at ±0.02mm medium precision, na may 4-direction mounting at oil-free na operasyon, ang pinakamainam na cost-effective na solusyon para sa siksik na pag-install at light-load na high-frequency na precision na paglipat sa mga nakakulong na automated na espasyo.
