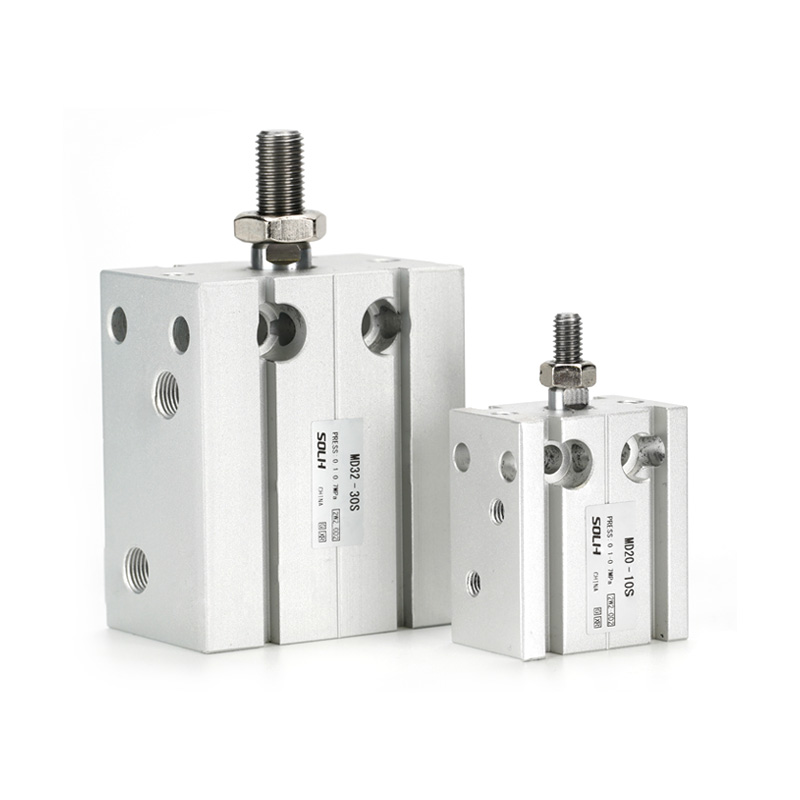

MD Series Multi-Mount Free Installation Compact Cylinder

Brand:SOLH ng Richge Technology

Pangkalahatang-ideya ng Serye ng Produkto

     Ang serye ng SOLH MD ay karaniwang multi-position free mounting miniature cylinder na may full-circle mounting hole, ultra-thin block shape at arbitrary-angle installation capability. Idinisenyo para sa makitid na nakakulong na espasyo ng kagamitan, high-density na layout at light-load na intermittent ejection at positioning workstation.

     5 kumpletong sub-modelo ang sumasaklaw sa single/double rod, single/double acting, fixed/adjustable stroke demands:

     -- MD: Single rod double acting (karaniwang unibersal na uri)

     -- MSD: Single rod single acting (spring extend out)

     -- MTD: Single rod single acting (spring retract in)

     -- MDD: Double rod double acting (anti-torsion walang pag-ikot)

     -- MDJ: Double rod double acting na may rear adjustable stroke

Talahanayan ng Pangkalahatang Pangunahing Teknikal na Ispesipikasyon

Structural Design at Core Performance Advantages

  1. Buong 6-direksyon na multi-position mounting

     -- Uniform tapped hole na ipinamahagi sa harap, likod, kaliwa, kanan, itaas at ibaba ng cylinder body; maaaring maayos sa anumang eroplano at anumang anggulo. Ang maramihang mga cylinders na magkatabi parallel arrangement ay nagpapalaki sa paggamit ng espasyo sa cabinet.

  2. Ultra-manipis na bloke magaan ang timbang ng katawan

     -- 30%~50% mas manipis na kapal ng pader kaysa sa karaniwang bilog na mga cylinder ng katawan, die-cast na magaan na aluminyo haluang metal na pangunahing katawan para sa miniaturized na disenyo ng mekanismo.

  3. Self-lubricating piston rod bearing

     -- Pinagsamang low-friction self-lubricating bushing sa piston rod, walang langis na operasyon, mahabang buhay ng serbisyo at matatag na makinis na paggalaw.

  4. Karaniwang magnetic switch mounting grooves

     -- Nakatuon na trapezoidal slide grooves sa magkabilang panig ng cylinder body; madaling pag-assemble, pag-disassembly at paglipat ng posisyon ng mga magnetic reed switch na walang dagdag na bracket.

  5. Built-in na goma buffer pad sa harap

     -- Ang pinagsamang buffer sa dulo ng rod ay sumisipsip ng impact vibration, binabawasan ang ingay sa pagpapatakbo at pinoprotektahan ang maliliit na fixture at workpiece.

  6. Napapalawak na double rod at adjustable stroke variant

     -- MDD double rod: Malakas na anti-torsion performance, zero rotary deflection, stable linear guiding sa ilalim ng side load

     -- MDJ adjustable stroke: Rear fine-tuning screw para sa stroke limit adjustment, flexible para sa variable na mga kinakailangan sa haba ng positioning

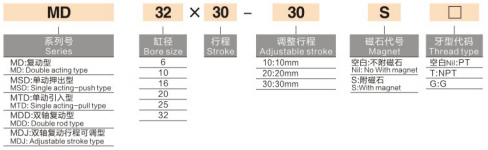

Kumpletuhin ang Mga Panuntunan sa Pagpapangalan ng Modelo

  1. Modelo 1: Standard single rod double acting MD16×30S

     -- MD = Series code, single rod double acting compact cylinder

     -- 16 = Bore diameter (mm)

     -- 30 = Basic na haba ng stroke (mm)

     -- S = Built-in na magnetic ring (blangko = walang magnet)

  2.Modelo 2: Adjustable double rod MDJ20×20-10S

     -- MDJ = Double rod double acting na may rear stroke adjustment

     -- 20 = Sukat ng bore (mm)

     -- 20 = Nakapirming base stroke

     -- 10 = Nai-adjust na dagdag na stroke (Kabuuang paglalakbay = 20 + 10 = 30mm)

     -- S = Built-in na magnetic ring na opsyonal na suffix

Theoretical Output Thrust Table (Yunit: N)

Step-by-Step na Gabay sa Pagpili at Mga Karaniwang Aplikasyon

  1. Pangunahing Mga Panuntunan sa Paghatol sa Pagpili

     -- Priyoridad sa paghihigpit sa espasyo: Makitid na lukab ng pag-install, siksik na layout, pangangailangan sa multi-angle mounting → Pumili ng MD series block compact cylinder

     -- Pagsusuri sa kondisyon ng pagkarga: Purong axial light load na walang side deflection → Standard MD single rod; Umiiral ang side torsion / offset side load → MDD double rod anti-rotation model

     -- Demand sa pagsasaayos ng stroke: Ang paglalakbay sa pagpoposisyon ng variable ay nangangailangan ng pinong limitasyon → variant ng MDJ adjustable stroke double rod

     -- Position signal feedback: Magdagdag ng suffix S na may CMSH/DMSH magnetic switch para sa PLC stroke detection

  2. Mga Karaniwang Pang-industriya na Sitwasyon sa Aplikasyon

     -- 3C at Semiconductor Automation: Mini fixture clamping, material pushing, component crimping, precise positioning stations

     -- Pangkalahatang Awtomatikong Kagamitan: Pag-block ng workpiece, paglipat ng istasyon, maliliit na linear reciprocating na mekanismo

     -- Home Appliance at Hardware Assembly: Small part press-fit, snap fastening, micro glue dispensing

     -- Packaging at Food Machinery: Light-load na material conveying, pag-clamping ng produkto, awtomatikong paghihiwalay ng pag-uuri

Isang Buod ng Pangungusap

     Sinasaklaw ng SOLH MD multi-direction free mount compact cylinder ang single/double rod, single/double acting at adjustable stroke MDJ variant na may buong 6-side mounting hole, built-in na buffer at opsyonal na magnetic ring, ultra-thin lightweight na disenyo na perpekto para sa light-load clamping, ejecting at positioning sa 3C, miniconductor, packaging at automation equipment.
