Silindro ng hangin

Ang SOLH MGF na low-profile guide table cylinder ay ganap na mapapalitan sa mga katugmang SMC counterparts. Dinisenyo na may pinagsama-samang large-diameter concentric guide sleeve, sinisira nito ang directional na limitasyon ng tradisyonal na dual guide rod cylinders at naghahatid ng pare-parehong 360° anti-deflection na performance laban sa mga sira-sirang load. Ang kabuuang taas ng pag-install nito ay nababawasan ng 15%~20% kumpara sa serye ng MGQ para sa ultra-flat compact na layout. Mga available na laki ng bore: φ40, φ63, φ100 mm na may karaniwang mga short stroke mula 30 mm hanggang 100 mm, na-optimize para sa short-stroke na heavy-duty na operasyon. Ang mga built-in na anti-rotation pin ay nagbibigay ng napakataas na pinahihintulutang torque hanggang 409 N·m para sa φ100 na modelo, stable sa ilalim ng sira-sira na puwersa mula sa lahat ng direksyon nang walang jamming o displacement, na may pinakamataas na katumpakan ng anti-rotation na ±0.05°. Bi-directional top-and-bottom mounting ay suportado; Ang mga T-slot sa tatlong panig ng katawan ay nagbibigay-daan sa pag-install ng magnetic switch sa apat na gilid. Ang mga karaniwang dual-end na rubber buffer at walang langis na operasyon na walang maintenance ay nilagyan. Ang 10- prefixed na low-dust clean na bersyon ay nakakatugon sa mga mahigpit na kinakailangan ng semiconductor, 3C electronics at mga medikal na workshop. Humigit-kumulang 15% na mas magaan kaysa sa mga maginoo na istruktura, ito ay malawakang naka-deploy para sa workpiece jacking, jig ejection, station indexing flipping at short-distance heavy-duty pushing, bilang ang perpektong compact pneumatic actuator na nangangailangan ng omnidirectional anti-deflection at mataas na torque capacity sa loob ng limitadong espasyo sa pag-install.

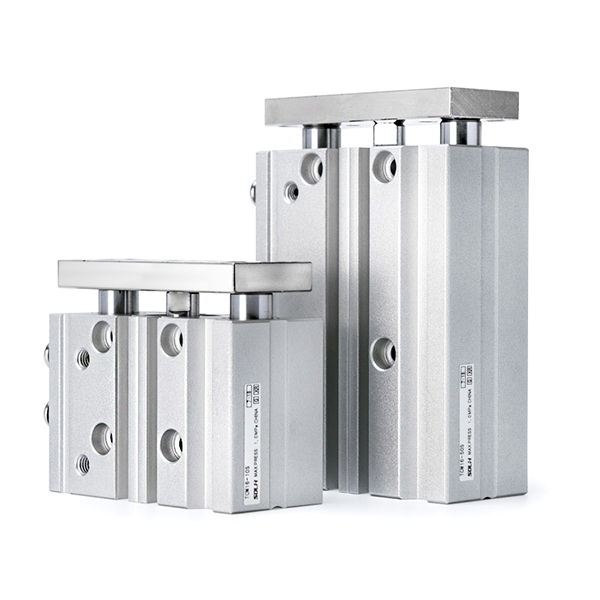

Ang SOLH TC series na triaxial guide rod cylinder ay isang direktang drop-in na kapalit para sa serye ng SMC MGP. Gumagamit ito ng pinagsama-samang three-axis na istraktura na binubuo ng dalawang guide rod at isang central piston rod, na nagtatampok ng napakataas na tigas. Ang torsion resistance at lateral load capacity nito ay higit sa dalawang beses kaysa sa conventional dual-guide rod cylinders, na epektibong pumipigil sa deflection at positional offset. Ang mga available na sukat ng bore ay mula φ6 mm hanggang 100 mm na may dalawang pangunahing variant: TCL precision ball bearing type naghahatid ng ultra-low friction at smooth motion para sa high-frequency lifting at precision positioning; Ipinagmamalaki ng TCM brass alloy sliding bearing type ang superyor na wear resistance at impact resistance para sa mabibigat na karga, maalikabok na kapaligiran at conveyor line stopping operations. Ang mga karaniwang stroke ay sumasaklaw sa 5 mm hanggang 500 mm. Kasama sa mga opsyonal na configuration ang J-type na stroke adjustment (max 50 mm adjustable range) at -T high-temperature na bersyon na patuloy na tumatakbo mula -20℃ hanggang 120℃. Kasama sa mga karaniwang configuration ang mga built-in na magnetic ring, dual-end rubber buffer at walang langis na operasyon na walang maintenance. Ang mga multi-directional mounting hole at four-side slots para sa magnetic switch ay pinagsama, habang ang dalawahang air port sa itaas at gilid ay nagbibigay-daan sa flexible na layout ng piping. Sinusuportahan ng mga accessory ng flange at foot bracket ang maraming nalalaman na oryentasyon sa pag-install. Ang operating pressure ay mula 0.1 MPa hanggang 1.0 MPa, at tinitiyak ng benchmark na mga butas sa pagpoposisyon ang maaasahang katumpakan ng pag-uulit. Malawakang ginagamit sa conveyor stopper lifting, PCB handling at crimping sa 3C electronics, packaging gate actuation, jig ejection at eccentric load driving, inaalis ng integrated actuator na ito ang pangangailangan para sa hiwalay na panlabas na paggabay na assemblies, pinapasimple ang mekanikal na disenyo na may mahusay na pagganap sa gastos para sa mga miniature precision station at pangkalahatang medium-to-heavy duty automation.

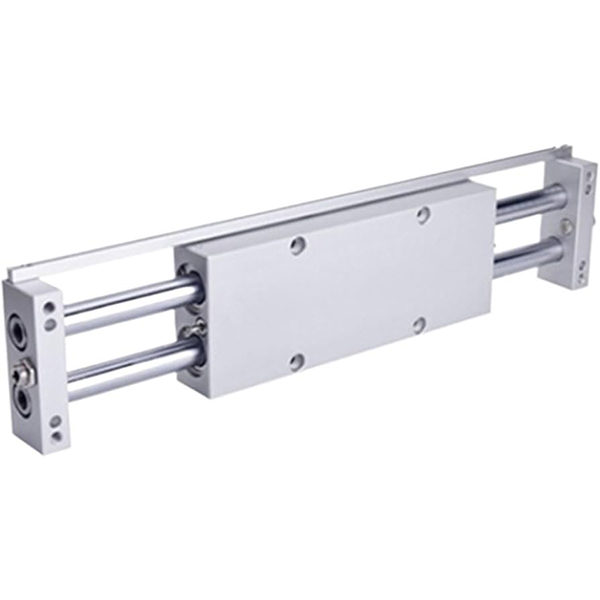

SOLH CX2 series double rod slide cylinder ay nagsisilbing mapagpapalit na kapalit para sa mga standard na modelo ng SMC CX2. Binuo gamit ang dalawahang piston at simetriko na dalawahang piston rod, naghahatid ito ng dobleng thrust output kumpara sa mga single-rod cylinder na may parehong laki ng bore at superior integral rigidity. Ang mga available na sukat ng bore ay sumasakop sa φ10, 15, 25 mm na may karaniwang mga stroke mula 25 mm hanggang 200 mm. Standard na bersyon adopts slide tindig paggabay; ang na-upgrade na CXWM (slide bearing + hydraulic buffer) at CXWL (ball bearing + hydraulic buffer) ay na-customize para sa high-speed frequent impact application. Ang simetriko dual rods ay nagbibigay ng likas na mekanikal na anti-rotation na pagganap na may pinakamataas na katumpakan hanggang sa ±0.02° para sa φ25 bore, na nagtataglay ng pambihirang pagtutol laban sa lateral at eccentric load. Ang low-profile slim body ay sumusuporta sa dalawang assembly form: fixed cylinder body na may gumagalaw na end plate o fixed end plate na may sliding cylinder body. Ang apat na gilid na mounting hole at tatlong direksyon na air port ay nagbibigay-daan sa nababaluktot na pag-install at piping sa makitid na nakakulong na mga puwang. Ang mga karaniwang dual-end na rubber buffer at walang langis na operasyon na walang maintenance ay nilagyan; ang opsyonal na N non-magnetic na bersyon ay nag-aalis ng magnetic interference para sa magnetic-sensitive na mga okasyon. Malawakang inilapat sa precision workpiece transfer para sa 3C at semiconductor na industriya, jig pushing at lifting, siksik na cylinder layout sa loob ng compact equipment, medium-load reciprocating actuation para sa pagkain, medikal at malinis na workshop.

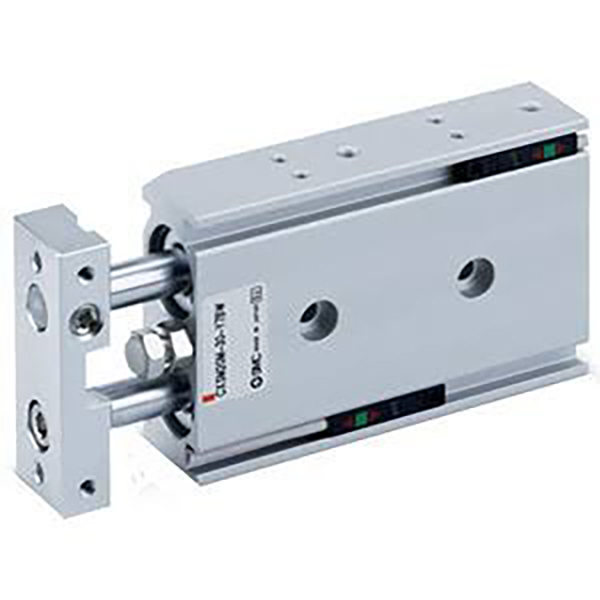

Ang SOLH CXSJ ay isang na-upgrade na ultra-compact na pag-ulit ng mga klasikong CXS twin cylinder, na maaaring palitan ng orihinal na serye ng SMC CXS. Binuo gamit ang pinagsamang dalawahang piston at dalawahang gabay na rod, naghahatid ito ng dobleng thrust sa parehong laki ng bore na may matatag na katumpakan na anti-rotation na ±0.1°. Ang kabuuang sukat nito ay pinaikli at pinaliit ng 10%~20% na may mas magaan na timbang, na pinasadya para sa napakakitid na panloob na layout ng kagamitan. Apat na sub-modelo ang magagamit: Ang CXSJM na may slide bearing ay nagtatampok ng mahusay na wear resistance at dust-proof na pagganap para sa mababang bilis ng pangkalahatang pagpoposisyon; Ipinagmamalaki ng CXSJL ball bearing type ang ultra-low friction at smooth movement na may pinakamataas na bilis na 800 mm/s para sa high-frequency high-speed pick-and-place; Ang CXSJWM/CXSJWL double through rod designs ay nagbibigay-daan sa pag-install ng workpiece sa magkabilang dulo para sa bilateral synchronous lifting at centering positioning. Sinusuportahan ng φ6 at φ10 bores ang parehong axial at side porting habang ang ibang laki ay gumagamit ng side piping lamang. Sinusuportahan ng reversible magnetic switch bracket ang 4-direction interference-free assembly at simetriko kaliwa-kanang pag-install. Ang mga dual-end na buffer ng goma ay dumating bilang pamantayan; suffix Z ay kumakatawan sa mga built-in na magnetic ring para sa mga sensor ng posisyon, at ang mga non-magnetic na bersyon ay available para sa mga anti-magnetic-interference na mga sitwasyon. Maaaring hawakan ng opsyonal na extension lock P at retraction lock R ang actuator nang tuluy-tuloy sa mga itinalagang posisyon. Ito ay malawakang ginagamit para sa pick-and-place, light pressing at precision limiting positioning sa ilalim ng light load sa loob ng compact automation equipment para sa 3C at pangkalahatang mga linya ng produksyon.

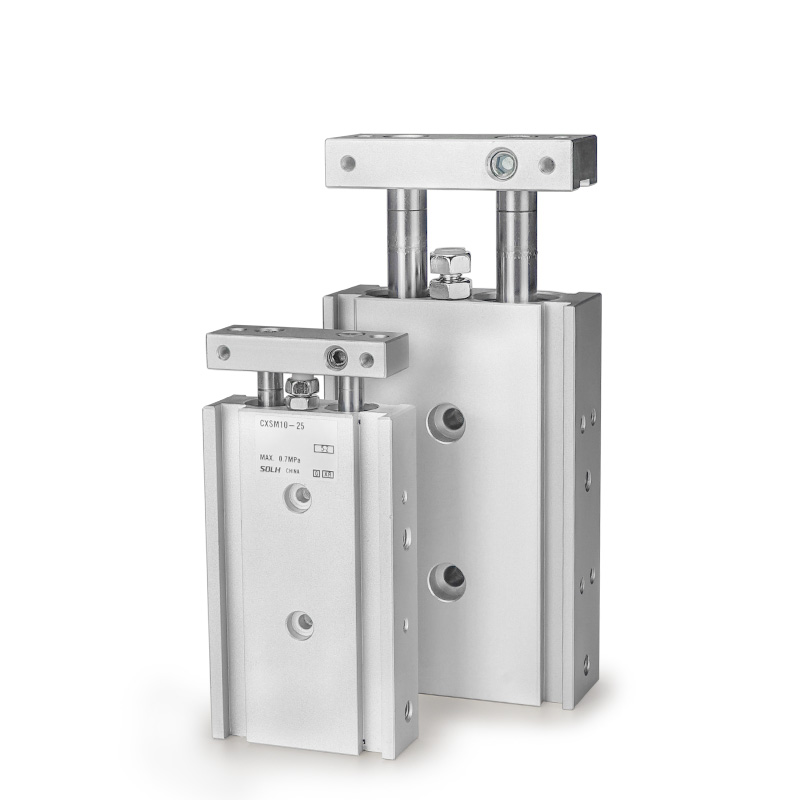

Ang SOLH CXS high-rigidity thin twin rod cylinder ay ganap na napagpapalit sa orihinal na serye ng SMC CXS. Binuo gamit ang pinagsama-samang coaxial dual piston at dual guide rods para sa sabaysabay na actuation, naghahatid ito ng halos dobleng thrust kumpara sa mga single-piston cylinder na may magkaparehong laki ng bore na may stable na anti-rotation accuracy na ±0.1°. Ang pinagsama-samang istraktura ng paggabay nito ay nagbibigay ng malakas na pagtutol sa mga lateral at sira-sira na load nang walang panlabas na mga pantulong na gabay. Apat na pangunahing sub-modelo ang magagamit: Ipinagmamalaki ng CXSM na may metal slide bearing ang natitirang wear resistance, dustproof performance at superior side load capacity para sa low-speed positioning, pressing at dusty na kapaligiran; Ang uri ng ball bearing ng CXSL ay nagtatampok ng napakababang friction at makinis na paggalaw na may pinakamataas na bilis na hanggang 400 mm/s para sa high-frequency high-speed pick-and-place; Ang mga bersyon ng CXSWM/CXSWL na double through rod ay nagbibigay-daan sa pag-install ng fixture sa magkabilang dulo ng rod para sa bilateral na sabaysabay na pag-angat at paglipat ng pagsentro. Ang mga dual-end na buffer ng goma ay karaniwan; Ang AZ air buffer ay opsyonal para sa φ20/25/32 na malalaking butas upang masipsip ang marahas na epekto ng mataas na bilis. Ang Suffix Z ay tumutukoy sa mga built-in na magnetic ring para sa direktang pag-install ng D-M9B, D-A93 at iba pang mga sensor ng posisyon; ang mga non-magnetic na variant ay magagamit para sa magnetic-sensitive na mga kondisyon sa pagtatrabaho. Maaaring i-lock ng opsyonal na extension lock P at retraction lock R ang piston sa mga itinalagang posisyon. Sinusuportahan ng three-side mounting (ibaba, itaas, gilid) ang magkakaibang mga compact na mekanikal na layout, na malawakang naka-deploy sa precision picking, material transfer, positioning at light pressing na proseso para sa 3C electronics at general automation production lines.

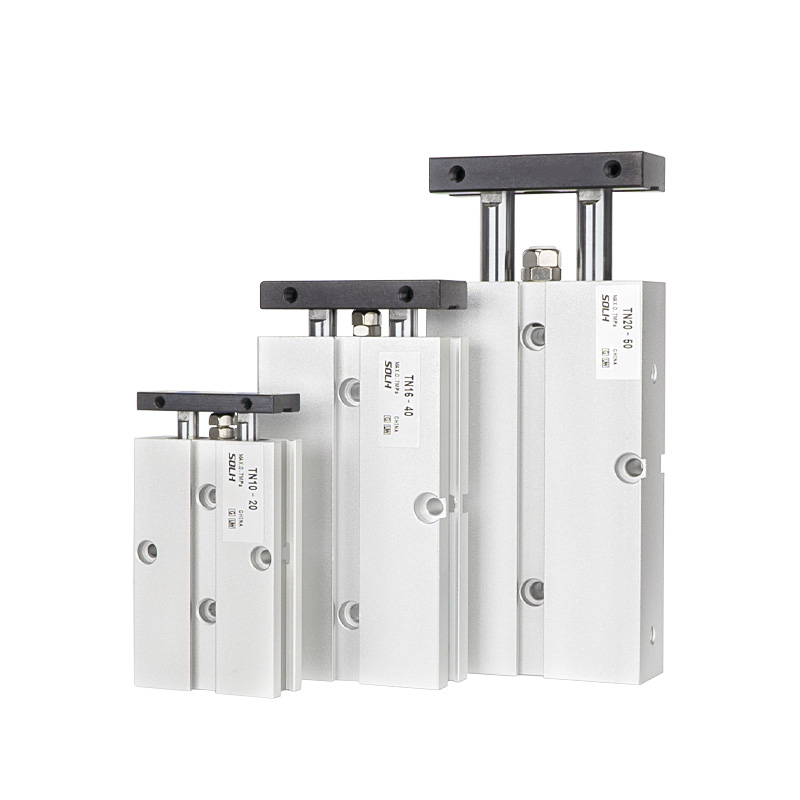

Ang SOLH TN na cost-effective na twin shaft cylinder ay gumagamit ng single-piston dual guide shaft structure na may slide bearing guidance para sa compact na layout at mahusay na performance sa gastos. Ito ay may factory-equipped na may built-in na magnetic rings at isang adjustable front rubber buffer para sa stroke fine tuning, na naghahatid ng anti-rotation accuracy na ±0.2°. Pinipigilan ng mga naka-synchronize na dual shaft ang pamamaluktot at pag-indayog upang madala ang bahagyang mga lateral na sira-sira na load. Available ang three-direction mounting (itaas, ibaba, gilid), at sinusuportahan ng mga uka sa gilid ang direktang pag-install ng mga magnetic switch na walang dagdag na bracket. Dalawang uri ang ibinibigay: standard single-end rod TN at double through rod TNW, na may TNW na nagpapahintulot sa fixture assembly sa magkabilang dulo ng rod para sa bidirectional synchronous centering motion. Kung ikukumpara sa serye ng TR, nagtatampok ang TN ng mas maliliit na dimensyon at mas mababang gastos nang walang φ6 bore na opsyon; kumpara sa CXS/CXSJ dual-piston twin cylinders, ang TN ay naglalabas ng single thrust na may halatang bentahe sa gastos ngunit mas mababa ang precision at load capacity. Ang working pressure nito ay mula 0.15 hanggang 1.0 MPa at ang ambient temperature adaptability ay sumasaklaw sa −20℃~70℃. Ito ay malawakang ginagamit para sa light-load positioning, simpleng pagpindot, paghinto ng workpiece at paglipat ng maikling distansya para sa mga pangkalahatang istasyon ng automation na may katamtamang mga kinakailangan sa katumpakan at mga hinihingi sa pagkontrol sa gastos. Ang S-type na magnetic ring ay pamantayan para sa buong serye at hindi maaaring alisin; Maaaring i-customize ang default na Rc thread sa G thread o NPT thread para sa mga proyekto sa ibang bansa.

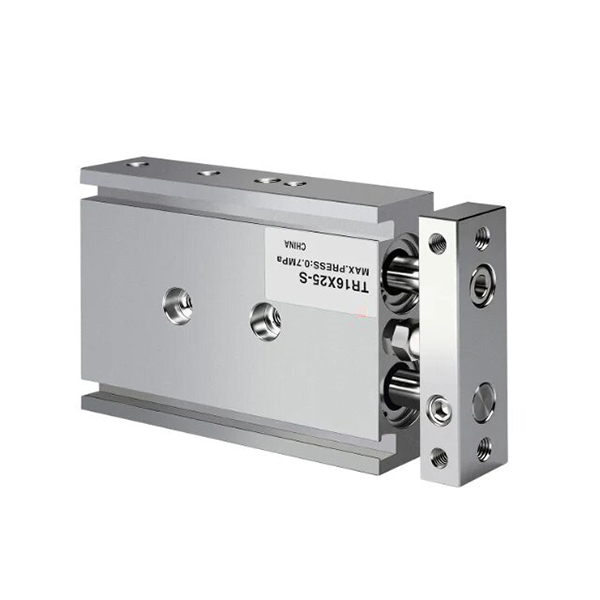

Ang SOLH TR twin shaft cylinder ay ginawa alinsunod sa mga pamantayang pang-industriya ng JIS. Gumagamit ito ng single-piston dual guide shaft structure na tumugma sa pinahabang slide bearing bushes, na nagtatampok ng mataas na structural rigidity, mahusay na torsion resistance at malakas na anti-deflection na kapasidad na higit sa cost-effective na TN twin shaft cylinders. Ang mga sukat ng bore ay ganap na mula φ6 hanggang 32 mm, kabilang ang karaniwang single-rod TR, double through rod TRW at magaan na compact TRJ na mga variant. Ang katumpakan ng anti-rotation ay umabot sa ±0.1° para sa mga bores ≥16 mm at ±0.2° para sa φ6/φ10 small bores; pinipigilan ng mga dual shaft ang swinging deviation upang matiyak ang matatag na operasyon sa mahabang stroke. Ang isang adjustable front rubber cushion pad ay nakikipagtulungan sa nakapirming rear buffer para sa stroke trimming, impact absorption at noise reduction. Available ang three-way mounting (itaas, ibaba, gilid) at opsyonal na dual-side port; pinahihintulutan ng mga side grooves ang direktang pagpupulong ng mga magnetic switch na walang dagdag na bracket. Ang mga built-in na magnetic ring na may markang suffix S ay karaniwan, habang ang mga non-magnetic na customized na bersyon ay inaalok para sa magnetic interference sensitive na okasyon. Ang operating pressure ay umaabot sa 0.15~1.0 MPa na may working temperature mula −20℃ hanggang 70℃. Maaaring i-convert ang karaniwang Rc thread sa G thread o NPT thread para sa mga proyekto sa engineering sa ibang bansa. Nakikilala mula sa CXS twin cylinders: TR outputs single thrust na may kitang-kitang mechanical rigidity at stable side-load resistance sa long-stroke applications; Nagtatampok ang CXS ng dalawahang piston para sa double thrust, mas mababang friction at mas maayos na high-speed reciprocation na angkop para sa high-frequency short-stroke pick-and-place. Malawakang inilapat sa precision positioning, workpiece pressing, long-distance stopping & transfer at mga general automation station na nangangailangan ng maaasahang paggabay sa ilalim ng medium-light load.

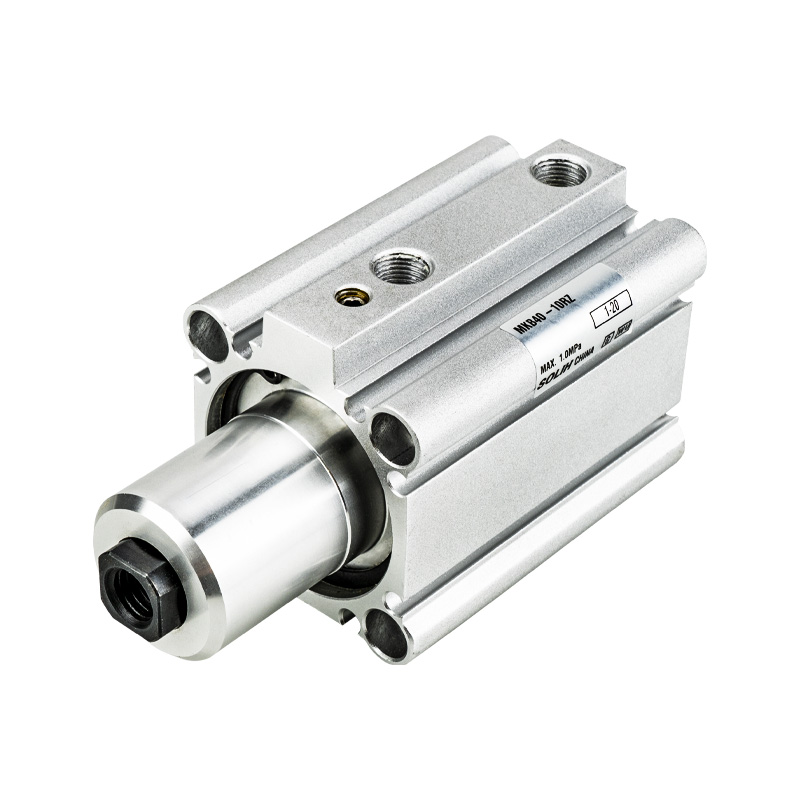

Ang SOLH MK (karaniwang pinangalanang MKB) ay isang pinagsamang pneumatic cylinder na nagsasama ng 90° rotation at linear downward clamping, na maaaring palitan ng mainstream MKB series. Ang mga sukat ng bore ay sumasakop sa φ12~φ63 at ang mga clamping stroke ay mula 5 mm hanggang 50 mm. Ang kabuuang haba nito ay pinaikli ng 3~10 mm kumpara sa mga nakasanayang modelo ng MK2 para sa mas compact na layout. Ang pinahihintulutang inertia torque ay na-upgrade ng tatlong beses upang makayanan ang high-speed clamping ng high-inertia workpieces, at ang maximum na clamping force ng φ63 bore ay umabot sa 12.4 kN sa ilalim ng 0.5 MPa para sa maaasahang heavy-load holding. Ikot ng trabaho: bawiin paitaas → 90° kaliwa/kanang pag-ikot → pahabain para sa pag-clamping; ang paglabas ay sumusunod sa reverse sequence. Ang nakapirming 90° rotation angle na may tolerance na ±5° ay nagsisiguro ng matatag na paulit-ulit na pagpoposisyon. Maliban sa φ20 at φ25 bores na may 2-side sensor mounting lang, sinusuportahan ng ibang laki ang 4-direction magnetic switch installation para sa maayos na mga wiring nang walang interference. Sa pamamagitan ng mga butas at double-end na sinulid na mga butas ay nagbibigay-daan sa direktang pag-mount at pag-install ng flange. Ang mga double-side na rubber buffer ay nagpapababa ng epekto, panginginig ng boses at ingay; ang walang langis na disenyo ay nakakatugon sa malinis at walang alikabok na mga kapaligiran sa pagtatrabaho. Gumagana ang mga built-in na magnetic ring sa mga sensor ng posisyon upang subaybayan ang status ng clamp/release; Clockwise RZ at counterclockwise LZ rotation direksyon ay opsyonal. Ito ay malawakang inilalapat sa mga machine tool fixtures, welding positioning, stamping fixing, precision 3C component, semiconductor tray clamping at fixture flipping limiting. Pinapasimple nito ang mekanikal na disenyo at nakakatipid ng espasyo sa pag-install sa pamamagitan ng pagsasama ng mga rotating at clamping function. Piliin ang laki ng bore na may clamping force ≥ actual load × 1.5 safety factor at magreserba ng 3~5 mm stroke margin upang maiwasan ang mekanikal na banggaan.

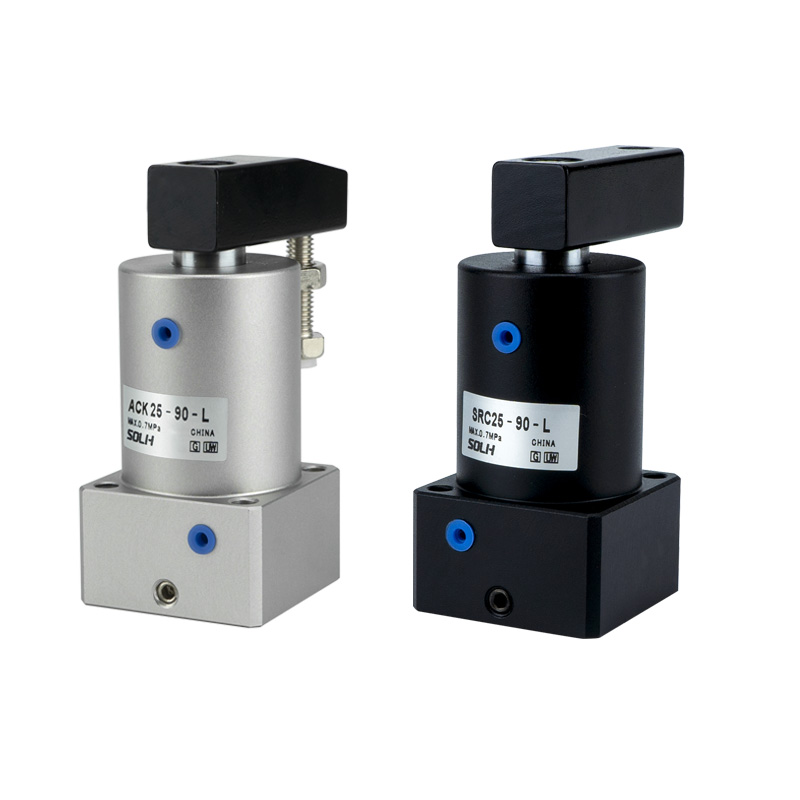

Pinagsasama ng SOLH ACK angle cylinder ang pinagsamang compound motion ng karaniwang 90° na pag-ikot / opsyonal na 180° na pagliko at linear downward clamping, na may mga sukat ng bore mula φ25 hanggang φ63. Nagtatampok ito ng three-guide-groove supporting structure bilang core design, na nagdudulot ng superior structural rigidity at malakas na resistensya sa eccentric load, na nakakakuha ng high angular positioning accuracy na ±1.5°, mas mahusay kaysa sa ordinaryong rotary clamp cylinders. Dalawang uri ng istruktura ang magagamit: ACK na may iisang pressure plate para sa makitid na workpiece at ACKD double pressure plate para sa malalawak na workpieces; Ang counterclockwise left rotation (L) at clockwise right rotation (R) ay mapipili upang tumugma sa on-site na layout. Working cycle: ang piston rod ay binawi at itinaas → umiikot upang maiwasan ang interference ng workpiece → umaabot pababa para sa pag-clamping; ang release ay tumatakbo sa reverse order para sa pag-reset. Ang piston rod ay gawa sa heat-treated alloy steel, ang cylinder tube ay sumasailalim sa hard anodizing, na itinugma sa imported na high-performance sealing ring para magkaroon ng mahusay na wear resistance, corrosion resistance, mababang air leakage at mahabang buhay ng serbisyo. Ang apat na ilalim sa pamamagitan ng mga butas ay sumusuporta sa direktang pag-install at flange mounting; pinapadali ng mga built-in na sensor grooves ang magnetic switch assembly upang masubaybayan ang clamp at release status. Ang bawat bore ay nilagyan ng fixed standard clamping stroke; ang maximum na clamping force ng φ63 ay umabot sa 1050 N sa ilalim ng 0.5 MPa operating pressure. Ang working pressure ay umaabot sa 0.15~1.0 MPa na may malawak na kakayahang umangkop sa temperatura mula −20 ℃ hanggang 80 ℃. Ito ay malawakang pinagtibay sa machine tool tooling, welding positioning, anti-shifting fixing para sa mga proseso ng stamping, fixture clamping ng mga electronic tray at pagpoposisyon para sa mga mekanismo ng turnover. Pinapalitan nito ang magkahiwalay na rotary at clamping cylinders upang gawing simple ang mekanikal na layout at makatipid ng espasyo sa pag-install. Piliin ang wastong laki ng bore na may theoretical clamping force ≥ aktwal na load × 1.5 safety factor, at magreserba ng 3~5 mm stroke margin laban sa mekanikal na banggaan.
