CXSJ Series Compact Twin Cylinder | Ultra-Slim Double Piston Double Rod Cylinder

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto at Pangunahing Istraktura

Ang serye ng SOLH CXSJ ay isang na-upgrade na ultra-compact na bersyon ng karaniwang CXS twin cylinder. Pag-ampon ng double-piston at double-guide-rod integrated structure, naghahatid itodouble thrust kumpara sa single cylinders at nakakamit ang katumpakan ng zero rotation na ±0.1°. Na-optimize na may mas maikling haba, mas makitid na lapad at mas magaan na timbang kaysa sa tradisyonal na mga modelo ng CXS, ang serye ng CXSJ ay nagtatampok ng mas flexible na pag-mount at espesyal na idinisenyo para sa pick-and-place, material transfer, precision positioning at light-load pressing na mga application sa mga ultra-confined automation space.

Mga Pangunahing Kalamangan sa Estruktura

• Dual Piston at Dual Guide Rod Integration: Opsyonal na slide bearing (M) at ball bearing (L) na mga configuration na may pangkalahatang pangkalahatang sukat, pagbabalanse ng tibay, katumpakan at gastos para sa magkakaibang kondisyon sa pagtatrabaho.

• Nababaligtad na Magnetic Switch Base: Sinusuportahan ang 4-direksyon na pag-install nang walang structural interference, na nagpapagana ng flexible na multi-angle na pagtukoy ng posisyon at simetriko kaliwa/kanang mounting adaptation.

• Karaniwang Buffer at Magnetic na Disenyo: Nilagyan ng dual-end rubber buffers para sa stable cushioning; Ang built-in na magnetic ring (Z suffix) ay nakalaan para sa pag-install ng magnetic switch. Walang opsyon sa air buffer (AZ), ang rubber buffer ay nagsisilbing standard shock absorption.

• Dual Porting Design para sa Maliit na Bores: Sinusuportahan ng φ6 at φ10 na mga laki ng bore ang dual axial at side piping, na lubos na nag-optimize ng layout ng pipeline sa mga ultra-compact na layout ng kagamitan.

Core Sub-Series Classification (Bearing & Rod Type)

Sinasaklaw ng serye ng CXSJ ang apat na pangunahing modelo upang tumugma sa mababang bilis ng heavy-load, high-speed precision at double-output na mga senaryo sa pagtatrabaho, na nakakamit ng buong saklaw ng mga hinihingi ng compact automation.

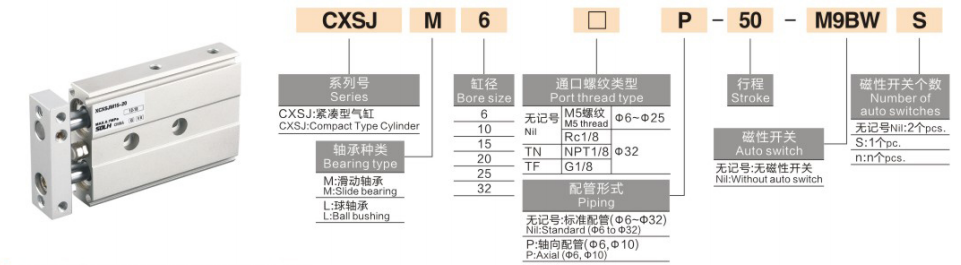

Kumpletuhin ang Mga Panuntunan sa Pagpapangalan ng Modelo

Halimbawa ng Modelo: CXSJL20-50Z-M9B

1. Kahulugan ng Code ng Pangalan

1. Code ng Serye: CXSJ + bearing at uri ng baras (M / L / WM / WL)

2. Sukat ng Bore: 6 / 10 / 15 / 20 / 25 / 32mm (buong karaniwang hanay ng bore)

3. Standard Stroke: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100mm (max stroke: 100mm)

4. Buffer at Magnetic Ring Configuration

￮ Z: Karaniwang configuration (built-in magnetic ring + dual-end rubber buffer, tugma sa pag-install ng magnetic switch)

￮ Walang Z suffix: Non-magnetic type (magnetic switch hindi available)

￮ Tandaan: Sinusuportahan lang ng serye ng CXSJ ang rubber buffer, walang opsyong air buffer (AZ).

5. Magnetic Switch: Opsyonal D-M9B, D-A93, D-M9N; direktang naka-install sa mga gilid na grooves na may 4-direction na reversible base compatibility

6. I-lock ang Device (Opsyonal): R (bawiin ang lock), P (i-extend ang lock)

Pangkalahatang Pamantayang Teknikal na Parameter

(Pamantayang kondisyon ng pagsubok: 20 ℃ normal na temperatura, tuyong hangin)

• Mode ng Operasyon: Double-acting na dual-piston na pagmamaneho (double thrust output)

• Saklaw ng Presyon sa Paggawa: 0.1~0.7MPa (φ6: minimum 0.15MPa; φ10~φ32: minimum 0.1MPa)

• Presyon ng Katibayan: 1.05MPa

• Ambient Temperatura: -10℃~60℃ (kapaligiran na walang yelo)

• Bilis ng Operasyon: 30~800mm/s (CXSJL high-speed type hanggang 800mm/s; CXSJM 30~600mm/s)

• Katumpakan ng Anti-Rotation: ±0.1° (zero torsion precision, pare-pareho sa karaniwang serye ng CXS)

• Buffer Mode: Dual-end rubber buffer lang (walang opsyon sa air buffer)

• Sukat ng Piping Port

￮ φ6 / φ10: M5×0.8 (suporta sa axial & side dual piping)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (side piping lang)

• Paraan ng Pag-mount: 3-sided mounting (ibaba / itaas / gilid); sinusuportahan ng reversible base ang simetriko kaliwa at kanang pag-install

Theoretical Thrust at Tension Data (@0.5MPa, Unit: N)

Nagbibigay ang istraktura ng double-pistondobleng lakas ng output kumpara sa mga single-piston cylinder na may parehong laki ng bore

Paghahambing ng CXSJ vs CXS Core

Ang CXSJ ay ang na-upgrade na ultra-compact na bersyon ng CXS, partikular na na-optimize para sa mga sitwasyon ng pag-automate ng makitid na espasyo

Gabay sa Mabilis na Pagpili

1. Pinili ng Uri ng Bearing at Rod: Piliin ang CXSJM para sa mabigat na karga at maalikabok na kapaligiran na lumalaban sa pagsusuot; piliin ang CXSJL para sa high-speed na makinis at madalas na reciprocating motion; gamitin ang CXSJWM/CXSJWL para sa dual-end rod output at bilateral synchronous operation.

2. Pagpili ng Bersyon ng Modelo: Mas gusto ang CXSJ para sa ultra-compact space at axial piping demands; pumili ng karaniwang CXS kung kinakailangan ang air buffer o heavy impact resistance.

3. Pagpili ng Magnetic Configuration: Piliin ang Z suffix para sa pagtukoy ng posisyon na may mga magnetic switch; omit Z for non-magnetic and magnetic-interference-sensitive scenarios.

4. Pagpili ng Bore at Stroke: Tukuyin ang laki ng bore batay sa aktwal na load at thrust demand; Ang karaniwang hanay ng stroke ay 5~100mm (maximum na limitasyon ng stroke: 100mm).

Isang Buod ng Pangungusap

     Ang ultra-compact twin cylinder ng SOLH CXSJ series ay nagtatampok ng double-piston double-rod high thrust, ±0.1° zero rotation precision, ultra-slim optimized size at 4-way flexible mounting, ang pinakamainam na pneumatic solution para sa high-precision pick-and-place, positioning at light pressing sa ultra-confined automated equipment.
