CXS Series Dual Rod Cylinder

CXS Series Twin Rod Cylinder | High-Rigidity Zero-Rotation Compact Pneumatic Cylinder

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto at Pangunahing Istraktura

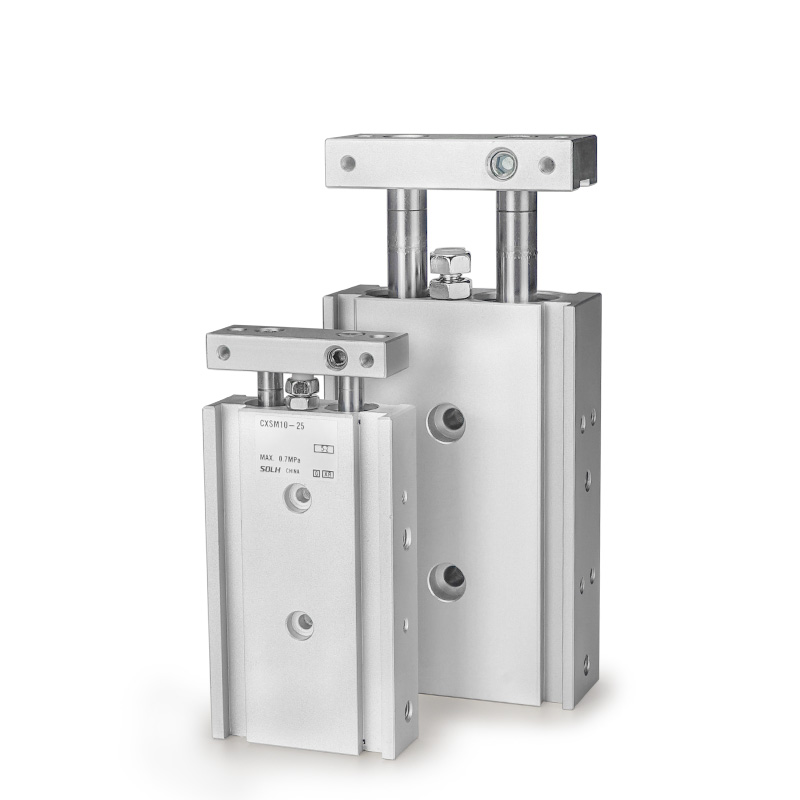

     Ang serye ng SOLH CXS ay isang high-rigidity thin-type twin cylinder na gumagamit ng pinagsamang double-piston at double-guide-rod structure. Nagtatampok ng coaxial dual rods at synchronous dual-piston driving, naghahatid ito ng halos dobleng thrust kumpara sa mga single cylinder, na ipinares sa ultra-precise ±0.1° zero rotation performance. May mahusay na higpit at malakas na lateral load resistance, ang cylinder na ito ay hindi nangangailangan ng karagdagang gabay na mga accessory, perpektong akma para sa high-precision linear motion gaya ng pick-and-place, material transfer, positioning at light pressing sa mga compact automated space.

Mga Pangunahing Kalamangan sa Estruktura

• Dual Piston at Dual Guide Rod Integration: Opsyonal na slide bearing (M) at ball bearing (L) na mga configuration na may ganap na unibersal na pangkalahatang dimensyon, tugma sa magkakaibang kondisyon sa pagtatrabaho at mga badyet sa gastos.

• Karaniwang Magnetic at Buffer Design: Ang built-in na magnetic ring (karaniwang Z suffix) ay naglalaan ng mga posisyon para sa direktang pag-install ng magnetic switch nang walang dagdag na bracket. Ang dual-end rubber buffer ay dumating bilang pamantayan; Ang air buffer ay opsyonal para sa mga malalaking modelo ng bore upang maalis ang napakabilis na epekto.

• Built-In High Rigidity: Ang pinagsama-samang istraktura ng twin rod ay lubos na nagpapahusay sa pangkalahatang katatagan ng istruktura, epektibong lumalaban sa mga lateral at sira-sira na load, na tinitiyak ang stable at repeatable linear motion accuracy.

Core Sub-Series Classification (Bearing & Rod Type)

Sinasaklaw ng serye ng CXS ang apat na pangunahing modelo, ganap na tumutugma sa mababang bilis ng heavy-load, high-speed precision at bilateral through-rod working scenario para sa compact automation equipment.

Kumpletuhin ang Mga Panuntunan sa Pagpapangalan ng Modelo

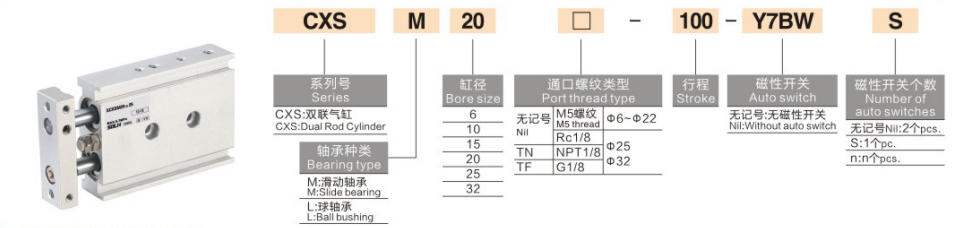

Halimbawa ng Modelo: CXSM20-50Z-M9B

1. Kahulugan ng Code ng Pangalan

1. Code ng Serye: CXS + bearing at uri ng baras (M / L / WM / WL)

2. Sukat ng Bore: 6 / 10 / 15 / 20 / 25 / 32mm (buong karaniwang hanay ng bore)

3. Standard Stroke: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100mm (max stroke: 100mm)

4. Buffer at Magnetic Ring Configuration

￮ Z: Karaniwang configuration (built-in magnetic ring + dual-end rubber buffer, tugma sa pag-install ng magnetic switch)

￮ AZ: Air buffer (para lang sa φ20/25/32 malalaking butas, para sa mga sitwasyong anti-impact na may mataas na bilis at mabigat na karga)

￮ Walang Z suffix: Non-magnetic type (magnetic switch installation hindi available)

5. Magnetic Switch: Opsyonal D-M9B, D-A93, D-M9N at iba pang mga modelo; direktang naka-install sa guide rod side grooves na walang mga mounting bracket

6. I-lock ang Device (Opsyonal): R (bawiin ang end lock), P (extend end lock)

Pangkalahatang Pamantayang Teknikal na Parameter

(Pamantayang kondisyon ng pagsubok: 20 ℃ normal na temperatura, tuyong hangin)

• Mode ng Operasyon: Double-acting dual-piston synchronous na pagmamaneho (double thrust output)

• Saklaw ng Presyon sa Paggawa: 0.1~0.7MPa (minimum na working pressure: 0.1MPa)

• Presyon ng Katibayan: 1.05MPa

• Ambient Temperatura: -10 ℃~60 ℃ (kumbensyonal na kapaligiran na walang yelo)

• Bilis ng Operasyon: 30~300mm/s (CXSL high-speed type hanggang 400mm/s)

• Katumpakan ng Anti-Rotation: ±0.1° (ultra-high precision, halos zero torsion)

• Buffer Mode: Dual-end rubber buffer bilang pamantayan; air buffer (AZ) opsyonal para sa φ20/25/32 bores

• Sukat ng Piping Port

￮ φ6/10/15: M5×0.8

￮ φ20/25/32: Rc1/8

• Paraan ng Pag-mount: 3-sided mounting (ibaba / itaas / gilid), nababaluktot na pag-install na umaangkop sa iba't ibang mga compact na layout ng kagamitan

Theoretical Thrust at Tension Data (@0.5MPa, Unit: N)

Nagbibigay ang istraktura ng double-pistondobleng lakas ng output kumpara sa mga single-piston cylinder na may parehong laki ng bore

Gabay sa Mabilis na Pagpili

1. Pinili ng Uri ng Bearing at Rod: Piliin ang CXSM para sa wear-resistant at heavy-load na mga kondisyon sa pagtatrabaho; piliin ang CXSL para sa high-speed at ultra-smooth na operasyon; gamitin ang CXSWM/CXSWL para sa bilateral through-rod output at dual-side operation demands.

2. Pagpili ng Magnetic Configuration: Piliin ang Z suffix na may built-in na magnetic ring para sa pagtukoy ng posisyon ng stroke; alisin ang Z suffix para sa mga hindi magnetic na sitwasyon ng aplikasyon.

3. Pagpili ng Buffer Configuration: Magbigay ng AZ air buffer para sa high-speed, long-stroke at high-impact na kondisyon sa pagtatrabaho; magpatibay ng karaniwang rubber buffer para sa mga karaniwang pangkalahatang sitwasyon.

4. Pagpili ng Bore at Stroke: Kumpirmahin ang laki ng bore ayon sa aktwal na thrust at mga kinakailangan sa pagkarga; Ang standard stroke range ay 5~100mm na may maximum na stroke limit na 100mm.

Isang Buod ng Pangungusap

     Nagtatampok ang SOLH CXS series twin rod cylinder ng double-piston double-thrust output, ±0.1° zero rotation precision, mataas na lateral load resistance at opsyonal na air buffer, na nagsisilbing cost-effective na high-precision driving solution para sa compact automated positioning, pressing at transfer stations.
