TN Series Dual Rod Cylinder

TN Series Twin Shaft Cylinder | Compact Low-Cost Double Rod Pneumatic Cylinder

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto at Pangunahing Istraktura

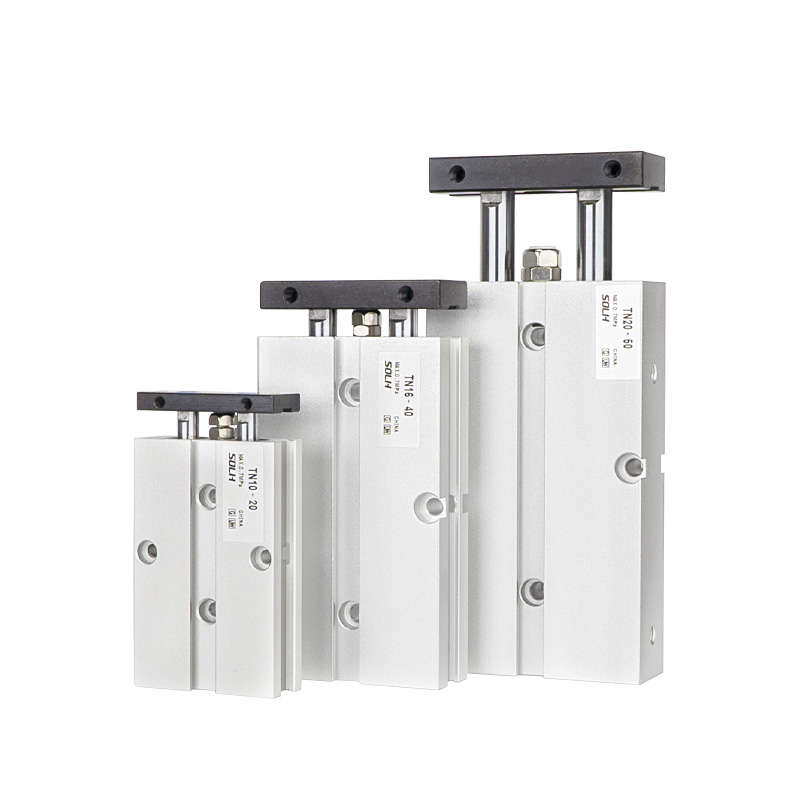

     Ang serye ng SOLH TN ay isang cost-effective na compact twin shaft cylinder na nagtatampok ng single-piston double-rod structure at slide bearing guidance. Dinisenyo para sa pag-install na nakakatipid sa espasyo at maraming nalalaman na pag-mount, ito ay may kasamang karaniwang built-in na magnetic ring at adjustable stroke buffer. Sa ±0.2° anti-rotation accuracy at mahusay na anti-deflection performance, ang TN cylinder ay malawakang inilalapat sa light-load automation scenario kabilang ang precision positioning, workpiece pressing, material blocking at linear transfer, na naghahatid ng namumukod-tanging universality at cost advantages para sa mga karaniwang automated na istasyon.

1. Core Structural Advantages

• Stable Twin Rod Synchronous Operation: Gumagamit ng single-piston at double parallel hard chrome rod configuration na may pinahabang sliding bushing. Ang dual-rod synchronous na istraktura ay epektibong lumalaban sa torsion at swinging, na nakakamit ng maaasahang anti-deflection na performance na may ±0.2° rotation tolerance para sa light-load guided tasks.

• Adjustable Buffer at Stroke Fine-Tuning: Nilagyan ng front adjustable rubber anti-collision pad para sa tumpak na stroke fine-tuning at soft buffering; itinugma sa nakapirming buffer sa likuran upang mabawasan ang epekto at ingay sa pagpapatakbo, na tinitiyak ang matatag na reciprocating motion.

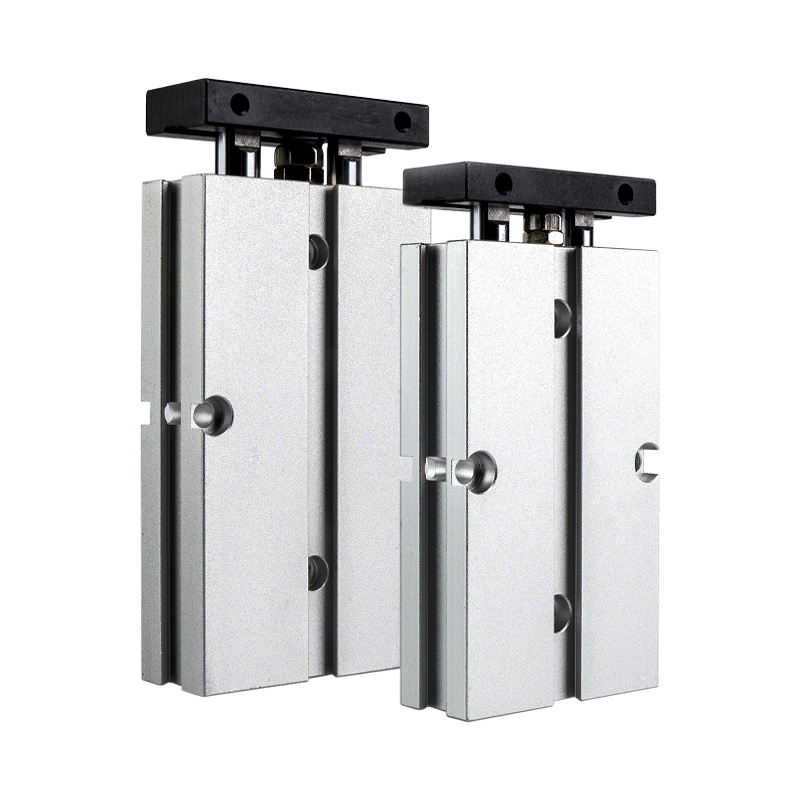

• Space-Saving 3-Side Mounting: Sinusuportahan ng naka-embed na disenyo ng katawan ang nababaluktot na pag-install mula sa ibaba, itaas at gilid na mga direksyon. Ang mga nakareserbang side grooves ay nagbibigay-daan sa direktang pag-mount ng magnetic switch nang walang karagdagang mga bracket, na nag-maximize sa paggamit ng espasyo ng kagamitan.

• Karaniwang Magnetic Configuration: Ang built-in na magnetic ring (S suffix) ay nilagyan bilang pamantayan para sa lahat ng mga modelo ng serye ng TN na walang available na non-magnetic na bersyon, na nagbibigay-daan sa maginhawang pag-detect ng posisyon ng stroke para sa mga unibersal na awtomatikong application.

2. Pangunahing Pagkakaiba-iba ng Produkto (Reference ng Key Selection)

• Serye ng TN vs TR: Pinagtibay ng TN ang enterprise standard na may mas compact na laki, mas mababang gastos at walang φ6 bore na opsyon; Sinusunod ng TR ang pamantayang pang-industriya ng JIS na may mas mataas na tigas, paglaban sa mabigat na pagkarga at kumpletong laki ng butas kasama ang φ6.

• TN vs CXS / CXSJ Serye: Nagtatampok ang TN ng single-piston structure na may standard single thrust output, mas abot-kaya at space-saving; Ang CXS at CXSJ ay gumagamit ng dual-piston na disenyo na may double thrust output at superior high-speed performance, na angkop para sa heavy-load at high-precision na mga sitwasyon.

Core Sub-Series Classification (Uri ng Rod)

Ang serye ng TN ay sumasaklaw sa dalawang pangunahing uri ng baras upang matugunan ang single-end na operasyon at bilateral through-type na mga hinihingi ng paggalaw para sa magkakaibang mga light-load automation station.

Kumpletuhin ang Mga Panuntunan sa Pagpapangalan ng Modelo

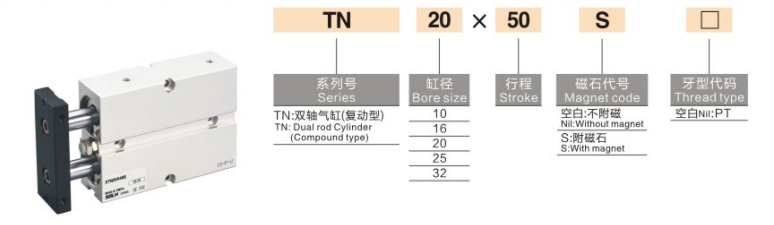

Halimbawa ng Modelo: TN20×50S

1. Kahulugan ng Code ng Pangalan

1. Code ng Serye: TN (single-end rod) / TNW (double through rod)

2. Sukat ng Bore: 10 / 16 / 20 / 25 / 32mm (hindi available ang φ6 bore, iba sa serye ng TR)

3. Standard Stroke: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (max na stroke: 200mm)

4. Configuration ng Magnetic Ring: S (karaniwang built-in na magnetic ring, mandatoryong configuration, walang non-magnetic na bersyon)

5. Uri ng Thread: Default na thread ng PT (Rc); opsyonal na G thread (suffix G) / NPT thread (suffix T)

6. Magnetic Switch: Opsyonal na CS1-J, CS1-G, D-M9B at iba pang mga modelo, direktang naka-install sa mga naka-reserve na grooves sa gilid

Pangkalahatang Pamantayang Teknikal na Parameter

(Pamantayang kondisyon ng pagsubok: 20 ℃ normal na temperatura, tuyong hangin)

• Mode ng Operasyon: Double-acting na single-piston na pagmamaneho

• Saklaw ng Presyon sa Paggawa: 0.15~1.0MPa

• Presyon ng Katibayan: 1.5MPa

• Ambient Temperatura: -20℃~70℃ (kapaligiran na walang yelo)

• Bilis ng Operasyon: 30~500mm/s

• Katumpakan ng Anti-Rotation: ±0.2° (stable light-load guideing precision)

• Buffer Mode: Front adjustable rubber anti-collision pad + rear fixed rubber buffer (walang air buffer option)

• Sukat ng Piping Port

￮ φ10: M5×0.8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Paraan ng Pag-mount: Naka-embed na body installation + 3-sided mounting (ibaba / itaas / gilid), ultra-space-saving na disenyo

Theoretical Thrust at Tension Data (@0.5MPa, Unit: N)

Single-piston structure na may standard single thrust output, cost-effective para sa mga conventional light-load na mga sitwasyon

Gabay sa Mabilis na Pagpili

1. Pinili ng Badyet at Space: Pumili ng serye ng TN para sa ultra-compact na espasyo at murang mga pangangailangan sa light-load; piliin ang TR series para sa JIS standard, heavy-load operation at φ6 bore requirements.

2. Pinili ng Thrust at Pagganap: Mag-ampon ng CXS/CXSJ na dual-piston cylinders para sa double thrust output at high-speed pick-and-place na mga senaryo; piliin ang TN/TR single-piston cylinders kung ang standard single thrust ay nakakatugon sa mga working demands.

3. Pagpili ng Uri ng Rod: Pumili ng karaniwang TN single-end rod para sa conventional single-direction operation; piliin ang TNW double through rod para sa bilateral mounting at bidirectional synchronous motion.

4. Tandaan ng Magnetic Configuration: Lahat ng TN series cylinders ay nilagyan ng S magnetic ring bilang pamantayan (mandatory configuration), walang kinakailangang dagdag na pagpili.

Isang Buod ng Pangungusap
