Serye ng TR Twin Shaft Cylinder | JIS Standard High-Rigidity Double Rod Cylinder

Brand: SOLH ng Richge Technology

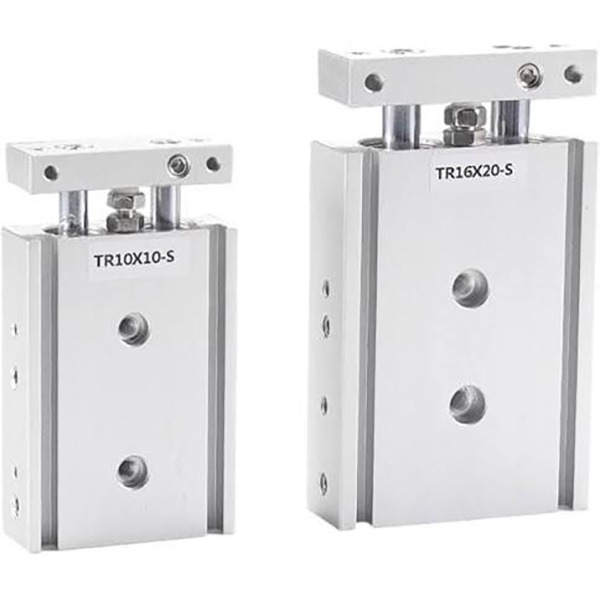

Pangkalahatang-ideya ng Produkto at Pangunahing Istraktura

     Ang serye ng SOLH TR ay isang JIS standard twin shaft cylinder na gumagamit ng single-piston double-rod at slide bearing guiding structure (non-dual-piston twin cylinder). Itinatampok na may napakataas na tigas, mahusay na anti-torsion na pagganap at malakas na lateral load resistance, sinusuportahan nito ang 3-side flexible mounting at tumpak na pagsasaayos ng stroke. Ininhinyero para sa mga kinakailangan sa paggabay na may mataas na katumpakan, ang cylinder na ito ay malawakang ginagamit sa mga awtomatikong proseso tulad ng precision positioning, pagpindot sa workpiece, paglilipat ng materyal at pagharang ng workpiece, na nagsisilbing isang maaasahang solusyon sa paggabay ng mabigat na karga para sa mga karaniwang istasyon ng automation.

1. Mga Pangunahing Kalamangan sa Structural

• High-Rigidity Synchronous Double Rod Structure: Nilagyan ng isang solong piston at dalawang parallel na matibay na piston rod, na tumugma sa pinahabang slide bearing bushes. Ang dual-rod synchronous driving design ay nakakamit ng zero-deflection operation na may anti-rotation accuracy na ±0.1°~±0.2°, na epektibong inaalis ang rod swinging at tinitiyak ang stable na linear motion.

• Adjustable Buffering at Stroke Fine-Tuning: Ang built-in na front adjustable rubber anti-collision pad ay sumusuporta sa tumpak na stroke fine-tuning at soft buffering, na nakikipagtulungan sa rear fixed buffer upang mabawasan ang operating impact, vibration at ingay, na umaangkop sa madalas na reciprocating working conditions.

• Flexible na Disenyo ng Pag-mount at Piping: Ang mga nakareserbang mounting hole sa ibaba, itaas at gilid na mga ibabaw ay nakakaalam ng 3-direksyon na nababaluktot na pag-install. Ang opsyonal na dual-side piping layout ay nag-o-optimize ng air circuit arrangement para sa magkakaibang istruktura ng kagamitan. Ang mga karaniwang side switch grooves ay nagbibigay-daan sa direktang pag-install ng magnetic switch nang walang mga karagdagang bracket.

• Karaniwang Magnetic Configuration: Ang built-in na magnetic ring (S suffix) ay magagamit para sa pagtukoy ng posisyon ng stroke; Ang non-magnetic na bersyon ay opsyonal para sa mga espesyal na senaryo na sensitibo sa interference upang matugunan ang magkakaibang mga hinihingi sa pagganap.

2. Pangunahing Pagkakaiba kumpara sa Serye ng CXS / CXSJ

• Serye ng TR: Single-piston double-rod structure na may standard single-cylinder thrust output, mas mataas na overall rigidity at superior heavy-load anti-deflection performance, perpekto para sa high-rigidity guiding at long-stroke heavy-load na mga sitwasyon.

• Serye ng CXS / CXSJ: Dual-piston double-rod structure na may double thrust output, na nagtatampok ng mas mababang friction at mas maayos na high-speed na operasyon, mas angkop para sa high-speed pick-and-place at high-thrust short-stroke na kondisyon sa pagtatrabaho.

Core Sub-Series Classification (Uri ng Rod at Estilo ng Pag-mount)

Ang serye ng TR ay sumasaklaw sa tatlong pangunahing sub-modelo, ganap na sumasaklaw sa karaniwang unibersal, bilateral na magkasabay at ultra-compact na mga senaryo sa pag-install upang tumugma sa sari-sari na mga hinihingi sa layout ng automation.

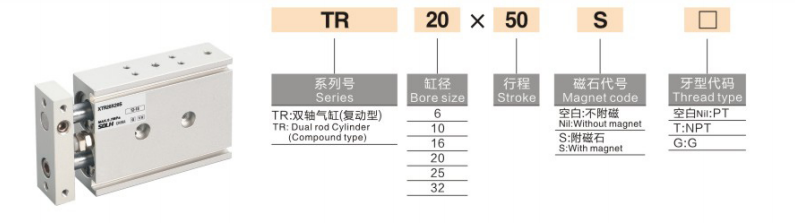

Kumpletuhin ang Mga Panuntunan sa Pagpapangalan ng Modelo

Halimbawa ng Modelo: TR20×50S

1. Kahulugan ng Code ng Pangalan

1. Code ng Serye: TR (standard single rod) / TRW (double through rod) / TRJ (compact type)

2. Sukat ng Bore: 6 / 10 / 16 / 20 / 25 / 32mm (buong karaniwang hanay ng bore ng JIS)

3. Standard Stroke: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (max na stroke: 200mm)

4. Configuration ng Magnetic Ring: S = built-in na magnetic ring (magnetic switch mountable, default na pamantayan); Walang S = non-magnetic na uri (espesyal na naka-customize, bihirang ginagamit)

5. Uri ng Port Thread: Default na thread ng PT (Rc); opsyonal na G thread (suffix G) / NPT thread (suffix T)

6. Magnetic Switch: Opsyonal na D-M9B, D-A93, CS1-J, CS1-G at iba pang mga unibersal na modelo, direktang naka-install sa gilid na nakareserbang mga uka na walang mga bracket

Pangkalahatang Pamantayang Teknikal na Parameter

(Pamantayang kondisyon ng pagsubok: 20 ℃ normal na temperatura, tuyong hangin)

• Mode ng Operasyon: Double-acting na single-piston na pagmamaneho

• Saklaw ng Presyon sa Paggawa: 0.15~1.0MPa (φ6 bore: 0.2~1.0MPa)

• Presyon ng Katibayan: 1.5MPa

• Ambient Temperatura: -20℃~70℃ (walang yelo na kapaligiran sa pagpapatakbo)

• Bilis ng Operasyon: 30~500mm/s

• Katumpakan ng Anti-Rotation: ±0.1° (bore ≥16mm, mataas na katumpakan); ±0.2° (φ6/φ10 maliliit na butas)

• Buffer Mode: Front adjustable rubber anti-collision pad + rear fixed rubber buffer (walang air buffer option)

• Sukat ng Piping Port

￮ φ6 / φ10: M5×0.8

￮ φ16 / 20 / 25 / 32: PT1/8 (Rc1/8)

• Pag-mount at Piping: 3-side mounting (ibaba / itaas / gilid), opsyonal na dual-side piping layout para sa flexible layout adaptation

Theoretical Thrust at Tension Data (@0.5MPa, Unit: N)

Single-piston structure na may standard single-cylinder thrust output, stable at maaasahan para sa mabibigat na mga senaryo sa paggabay

Gabay sa Mabilis na Pagpili

1. Thrust at Rigidity Demand: Piliin ang CXS/CXSJ para sa double thrust output at high-speed pick-and-place na mga gawain; piliin ang TR series para sa high-rigidity guiding, heavy-load resistance at long-stroke stable na operasyon.

2. Pag-install ng Space Adaptation: Mas gusto ang CXSJ para sa ultra-compact narrow space, CXS para sa conventional compact space, at TR para sa standard space at long-stroke heavy-load na mga sitwasyon.

3. Pagpili ng Uri ng Rod: Magpatibay ng karaniwang TR single-end rod para sa single-direction linear motion; piliin ang TRW double through rod para sa bilateral mounting at bidirectional synchronous action.

4. Positioning Detection Configuration: Piliin ang S suffix na may built-in na magnetic ring (TRxx×xxS) kung kinakailangan ang stroke position detection.

Isang Buod ng Pangungusap

     Ang SOLH TR series na JIS standard twin shaft cylinder ay naghahatid ng mataas na rigidity, precise anti-rotation performance at malakas na lateral load resistance, na may iba't ibang uri ng rod at compact na bersyon na available, ang mas gustong solusyon para sa high-precision na paggabay, long-stroke at heavy-load na awtomatikong pagpoposisyon at paglilipat ng mga istasyon.
