CX2 Series Double Rod Slide Cylinder | Low-Profile High Thrust Pneumatic Cylinder

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto at Mga Pangunahing Tampok na Structural

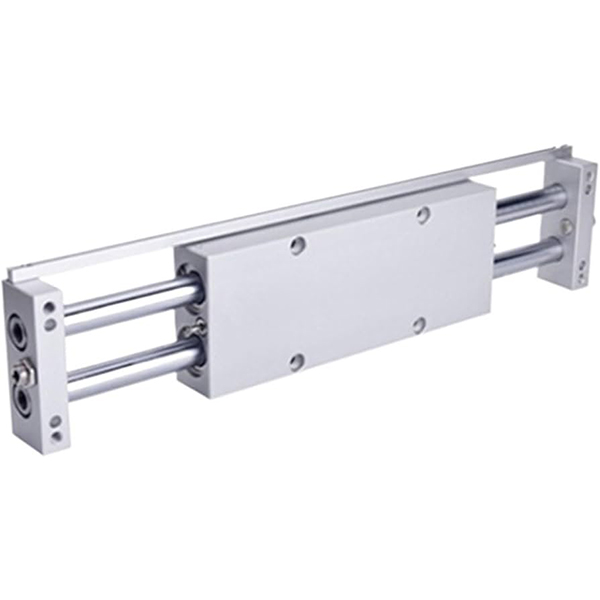

Ang serye ng SOLH CX2 ay isang propesyonal na double-piston double-rod slide bearing cylinder na nagtatampok ng ultra-low profile, double thrust output, superior anti-rotation accuracy at malakas na lateral load resistance. Sinasaklaw nito ang mga sukat ng bore na φ10mm, φ15mm at φ25mm na may karaniwang mga stroke mula 25mm hanggang 200mm. Idinisenyo para sa compact installation space, precision guiding at medium-heavy load pushing/pulling operations, ang seryeng ito ay malawakang inilalapat sa iba't ibang precision automated na istasyon. Ang mga pinahabang modelo kabilang ang CXWM (slide bearing na may hydraulic buffer) at CXWL (ball bearing na may hydraulic buffer) ay magagamit para sa high-speed at high-impact na mga kondisyon sa pagtatrabaho.

Pangunahing Kalamangan sa Estruktura

• Double Rod Double Thrust Output: Pag-ampon ng dual-piston at dual-rod integrated structure, ang theoretical thrust ay dalawang beses kaysa sa single-rod cylinder na may parehong laki ng bore, na naghahatid ng malakas na puwersa sa pagmamaneho at mahusay na pangkalahatang structural rigidity. Ang karaniwang modelo ng CX2 ay gumagamit ng high-precision na slide bearing na paggabay para sa matatag na linear na paggalaw.

• Napakataas na Anti-Rotation at Katumpakan ng Pagpoposisyon: Ang simetriko na double-rod na istraktura ay napagtanto ang maaasahang mekanikal na anti-rotation na pagganap. Ang katumpakan ng anti-rotation ay umabot sa ±0.1° (φ10) at ±0.02° (φ25), na tinitiyak ang natitirang paulit-ulit na katatagan ng pagpoposisyon. Ang high-precision parallel machining sa pagitan ng mounting surface at piston rods ay lubos na nagpapataas ng resistensya sa lateral at eccentric load.

• Low-Profile at Flexible Multi-Directional Mounting: Ang ultra-manipis na compact na disenyo ng katawan ay perpektong umaangkop sa makitid at nakakulong na espasyo ng kagamitan. Parehong sinusuportahan ng cylinder body at end plate ang fixed installation, na nagpapagana ng dalawang working mode:cylinder body na naayos na may gumagalaw na end plate onaayos ang end plate na may gumagalaw na cylinder body. Nilagyan ng four-side mounting hole at three-direction piping ports, sinusuportahan nito ang pag-aayos mula sa itaas, ibaba at gilid na mga direksyon na may flexible air pipeline layout.

• Smooth Operation at Mahabang Buhay ng Serbisyo: Double-acting reciprocating structure na may dual-end rubber buffers bilang standard configuration na epektibong binabawasan ang epekto ng paggalaw at ingay sa pagpapatakbo. Ang opsyonal na CXWM/CXWL hydraulic buffer na bersyon ay nagbibigay ng mahusay na shock absorption para sa parehong high-speed at low-speed na operasyon, na napagtatanto ang pagbabawas ng ingay at walang maintenance na pagganap sa buffering. Ang walang langis na disenyo ay umaangkop sa malinis na kapaligiran sa pagtatrabaho at pinapaliit ang pang-araw-araw na gastos sa pagpapanatili.

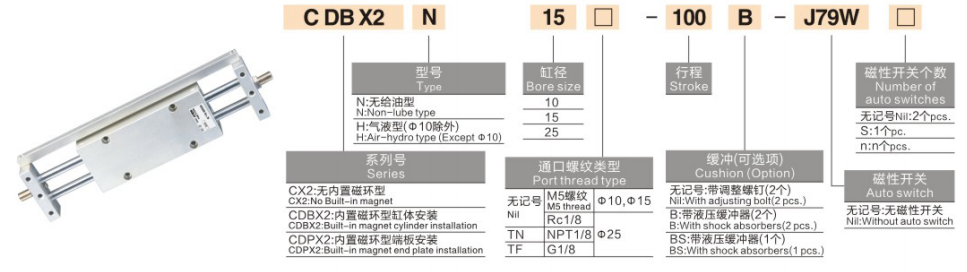

Kumpletuhin ang Mga Panuntunan sa Pagpapangalan ng Modelo

Mga Halimbawa ng Modelo: CX2N15-50 | CX225-100-M9BW

Mga Halimbawa ng Sanggunian sa Standard Order

• CX210-25: 10mm bore, 25mm stroke, karaniwang uri na walang magnetic switch

• CX215-75-2S: 15mm bore, 75mm stroke, dual magnetic switch para sa dual-position detection

• CX2N25-100: 25mm bore, 100mm stroke, magnetic-free na uri para sa magnetic-sensitive na mga sitwasyon

Mga Karaniwang Pangunahing Teknikal na Parameter

(Pamantayang kondisyon ng pagsubok: 20 ℃ normal na temperatura, 0.5MPa rated pressure)

1. Pangkalahatang Pagtutukoy ng Pagganap

• Mode ng Operasyon: Double-acting (dual-piston synchronous na pagmamaneho)

• Saklaw ng Presyon sa Paggawa: 0.15~0.7MPa; Presyon ng Katibayan: 1.05MPa

• Ambient Temperatura: -10 ℃~60 ℃ (kumbensyonal na kapaligiran na walang yelo)

• Bilis ng Operating Piston: 50~500mm/s (karaniwang CX2); hanggang 800mm/s (CXWM/CXWL high-speed na mga bersyon)

• Buffer Mode: Dual-end rubber buffer (standard); opsyonal na hydraulic buffer para sa mga modelong CXWM/CXWL

• Mode ng pagpapadulas: Walang langis na operasyong walang maintenance, na angkop para sa malinis na pang-industriyang kapaligiran

2. Theoretical Double Thrust Data (Yunit: N)

3. Pinapayagan ang Lateral Torque Data (Unit: N·m)

4. Data ng Timbang ng Produkto (50mm Stroke, Unit: kg)

Mga Karaniwang Sitwasyon ng Application

• Precision Material Transfer: Tamang-tama para sa electronic at semiconductor workpiece translation, pallet exchange at jig pushing/pulling. Ang ultra-high na anti-rotation accuracy ay nagsisiguro ng zero offset sa panahon ng high-precision na pagpoposisyon at mga proseso ng paglilipat.

• Medium-Heavy Load Lifting: Angkop para sa pag-angat ng workpiece ng linya ng produksyon, pagbuga ng amag at pagmamaneho ng mabigat na kargada ng short-stroke. Ang natatanging double-thrust na istraktura at malakas na anti-eccentric load capacity ay naghahatid ng matatag at malakas na performance sa pagmamaneho.

• Mga Istasyon ng Confined Space Automation: Perpekto para sa pag-install ng makipot na puwang ng kagamitan, pahalang na compact na layout at siksik na multi-cylinder arrangement. Ang low-profile body at multi-directional mounting design ay nagpapalaki sa paggamit ng espasyo.

• Malinis na Kapaligiran sa Pagtatrabaho: Ang walang langis at mababang alikabok na disenyo ay umaangkop sa medikal, pagkain at elektronikong katumpakan na kagamitan. Ang opsyonal na magnetic-free (N-type) na bersyon ay perpektong tumutugma sa magnetic-sensitive na mga sitwasyon ng application nang walang magnetic interference.

Gabay sa Mabilis na Pagpili ng Tatlong Hakbang

1. Pagpili ng Bore Size: Piliin ang laki ng bore ayon sa aktwal na pagkarga ng trabaho. Tiyaking ang theoretical double thrust ≥ actual load × 1.5 na may sapat na safety margin. Unahin ang φ25 large bore model para sa mga kondisyon sa pagtatrabaho na may mabibigat na lateral load.

2. Pagpili ng Stroke: Ang karaniwang stroke ay mula 25mm hanggang 200mm, pumili ayon sa aktwal na mga kinakailangan sa paglalakbay. Mas gusto ang CXWM/CXWL buffer models para sa long-stroke, high-speed at madalas na epekto sa mga kondisyon sa pagtatrabaho.

3. Pinili ng Functional na Configuration

￮ Dual-end position detection: Piliin ang 2S dual magnetic switch configuration para sa tumpak na stroke limit positioning.

￮ Mataas na bilis at epekto sa mga kondisyon sa pagtatrabaho: Pumili ng mga na-upgrade na bersyon ng CXWM (slide bearing + hydraulic buffer) / CXWL (ball bearing + hydraulic buffer).

￮ Magnetic-sensitive na mga sitwasyon: I-adopt ang N-type na magnetic-free cylinder para maiwasan ang magnetic interference.

Isang Buod ng Pangungusap

     Ang serye ng SOLH CX2 na double rod slide cylinder ay nagsasama ng double thrust output, ultra-high anti-rotation precision, low-profile compact structure at multi-directional mounting flexibility, na nagbibigay ng matatag at maaasahang medium-heavy load driving solution para sa confined-space precision automated na kagamitan.
