TC Series Triaxial Guide Rod Cylinder | TCL/TCM High Rigidity Anti-Torsion Pneumatic Cylinder

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto at Mga Pangunahing Tampok na Structural

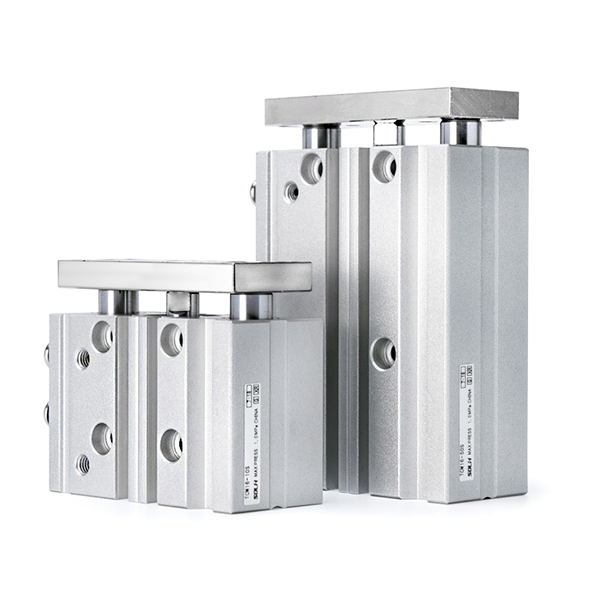

     Ang serye ng SOLH TC ay isang high-performance na triaxial guide rod cylinder na gumagamit ng integrated dual guide rod + central piston rod structure. Itinatampok na may napakataas na tigas, mahusay na anti-torsion na kakayahan, malakas na lateral load resistance at tumpak na katumpakan sa pagpoposisyon, ang seryeng ito ay sumasaklaw sa buong hanay ng bore mula φ6mm hanggang φ100mm, kabilang ang dalawang pangunahing modelo: TCL precision ball bearing type at TCM heavy-duty slide bearing type. Ito ay malawakang ginagamit para sa mga compact pushing, lifting, stopping at tumpak na mga istasyon ng pagsasalin, na nagsisilbing perpektong drop-in na kapalit para sa serye ng SMC MGP sa mga karaniwang sitwasyon ng automation.

Pangunahing Kalamangan sa Estruktura

• Ultra-High Rigidity Triaxial Structure: Nilagyan ng dalawang high-strength bearing steel guide rods at isang central piston rod, ang integrated triaxial structure ay nagbibigay ng higit sa dalawang beses ang torsion resistance at lateral load capacity ng mga ordinaryong cylinders. Ito ay epektibong pinipigilan ang pagyuko at pag-offset, pag-angkop sa sira-sira na pagkarga at nakahalang epekto sa mga kondisyon ng pagtatrabaho na may natitirang katatagan.

• Mga Configuration ng Dual Bearing para sa Mga Buong Sitwasyon

￮ TCL (Ball Bearing): Ultra-low friction, ultra-smooth stroke at stable high-frequency operation, perpekto para sa precision jacking, high-speed cycling at low-friction motion na kinakailangan.

￮ TCM (Slide Bearing): Gumagamit ng brass alloy sliding bushing, nagtatampok ito ng mahusay na wear resistance, impact resistance at lateral load tolerance, perpektong angkop para sa mabigat na karga, maalikabok at mga kondisyon sa pagtatrabaho sa pagpepreno.

• Pinagsamang Manipis at Compact na Disenyo: Ang unit sa pagmamaneho at unit ng paggabay ay lubos na pinagsama upang mabawasan ang kabuuang espasyo sa pag-install. Sinusuportahan ng mga dual air inlet sa itaas at gilid na ibabaw ang flexible na layout ng piping, na umaangkop sa iba't ibang on-site na direksyon ng pipeline at mga compact na istruktura ng kagamitan.

• High-Precision Repeat Positioning: Ang mga butas ng precision positioning ay nakalaan sa base, rear end face at fixing plate upang matiyak ang ultra-high repeat positioning accuracy. Sinusuportahan ng four-side magnetic switch grooves ang multi-directional switch installation, na napagtatanto ang flexible at komprehensibong stroke position detection.

• Karaniwang Premium Configuration: Built-in na magnetic ring (standard S magnet), dual-end rubber buffers at oil-free maintenance-free na disenyo, na sumusunod sa malinis na mga pamantayan sa pagpapatakbo ng workshop. Ang double-acting na disenyo na may karaniwang stroke mula 5mm hanggang 500mm ay sumasaklaw sa halos lahat ng conventional automation driving stroke.

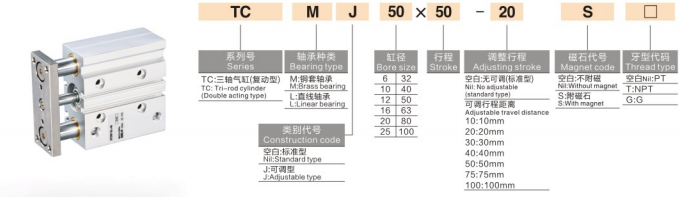

Kumpletuhin ang Mga Panuntunan sa Pagpapangalan ng Modelo

Mga Halimbawa ng Modelo: TCM20-50S | TCL16-30J-20S-T

Mga Halimbawa ng Sanggunian sa Standard Order

• TCM25-75S: 25mm bore, 75mm stroke, uri ng slide bearing na may built-in na magnet

• TCL20-50J-20S: 20mm bore, 50mm standard stroke, 20mm adjustable stroke, ball bearing precision type na may magnet

• TCM32-100S-T: 32mm bore, 100mm stroke, uri ng slide bearing na may mataas na temperatura na resistensya

Mga Karaniwang Pangunahing Teknikal na Parameter

(Pamantayang kondisyon ng pagsubok: 20 ℃ normal na temperatura, 0.5MPa rated pressure)

1. Pangkalahatang Mga Parameter ng Pagganap

• Mode ng Operasyon: Doble-acting reciprocating motion

• Saklaw ng Presyon sa Paggawa: 0.1~1.0MPa; Presyon ng Katibayan: 1.5MPa

• Ambient Temperatura: -20 ℃~70 ℃ (kumbensyonal na kapaligiran na walang yelo); -20 ℃~120 ℃ (-T bersyon na may mataas na temperatura)

• Bilis ng Operating Piston: 50~500mm/s (φ6~63 maliit at katamtamang bore); 50~400mm/s (φ80/100 malaking butas)

• Buffer Mode: Karaniwang dual-end rubber buffer; opsyonal na air cushion buffer para sa mga sitwasyong may mataas na epekto

• Mode ng pagpapadulas: Walang langis na operasyong walang maintenance, na angkop para sa malinis na pang-industriyang kapaligiran

2. Theoretical Thrust Data (@0.5MPa, Unit: N)

3. Data ng Timbang ng Produkto (50mm Stroke, Unit: kg)

Paghahambing ng TCL vs TCM Core Selection

Mga Paraan ng Pag-mount at Mga Karaniwang Sitwasyon ng Application

1. Flexible na Multi-Mount na Disenyo

• Direktang Pag-mount ng Katawan: Nakareserbang mga butas ng tornilyo sa ibaba, gilid at dulo na mga mukha para sa direktang pag-aayos nang walang kinakailangang karagdagang mga bracket, na nagbibigay-daan sa mabilis na pagpupulong at pag-disassembly para sa on-site na pag-install.

• Opsyonal na Mga Kagamitang Pantulong: Available ang flange (F) at foot bracket (L) mounting accessories, na sumusuporta sa flexible na pahalang at patayong layout upang umangkop sa magkakaibang disenyo ng istruktura ng kagamitan.

2. Mga Pangunahing Aplikasyon sa Industriya

• Conveyor Line Automation: Paghinto ng workpiece, pag-angat ng materyal at pagpoposisyon ng papag; ang malakas na epekto ng resistensya at anti-offset na pagganap ay nagsisiguro ng matatag na paghahatid at paglilimita sa operasyon.

• 3C Electronic Precision Processing: PCB handling, terminal crimping positioning at light workpiece translation; ang mataas na anti-rotation accuracy ay ginagarantiyahan ang zero-deflection precision assembly at processing.

• Makinarya sa Packaging: Material baffle driving, silo gate switching at short-distance material pushing; ang compact na katawan ay perpektong umaangkop sa lubos na pinagsama-samang layout ng kagamitan sa packaging.

• Pangkalahatang Industrial Automation: Jig lifting, part ejection at eccentric load driving; isinasama ang cylinder at guide functions upang palitan ang tradisyonal na split cylinder + guide rod combinations, pinapasimple ang istraktura ng kagamitan at binabawasan ang mga gastos.

Serye ng TC kumpara sa Paghahambing ng Kapalit na Serye ng SMC MGP

Gabay sa Mabilis na Pagpili ng Tatlong Hakbang

1. Pagpili ng Bore Size: Kalkulahin ang kinakailangang thrust ayon sa aktwal na working load; piliin ang laki ng bore na may theoretical thrust ≥ aktwal na load × 1.5, nagrereserba ng 50% safety margin upang maiwasan ang overload na operasyon.

2. Pagpili ng Uri ng Bearing: Pumili ng TCL ball bearing para sa precision positioning at high-frequency smooth cycling scenario; piliin ang TCM slide bearing para sa heavy-load, dusty at high-impact na kondisyon sa pagtatrabaho.

3. Pinili ng Functional na Configuration

￮ Stroke fine adjustment demand: Piliin ang J-type adjustable stroke (0~50mm adjustable range)

￮ Desisyon sa pagtukoy ng posisyon: Piliin ang S magnet configuration + multi-directional magnetic switch (maaaring mai-install ang apat na bahagi)

￮ Mataas na temperatura na kapaligiran sa pagtatrabaho: Piliin ang -T opsyon na lumalaban sa mataas na temperatura (-20℃~120℃)

Isang Buod ng Pangungusap
