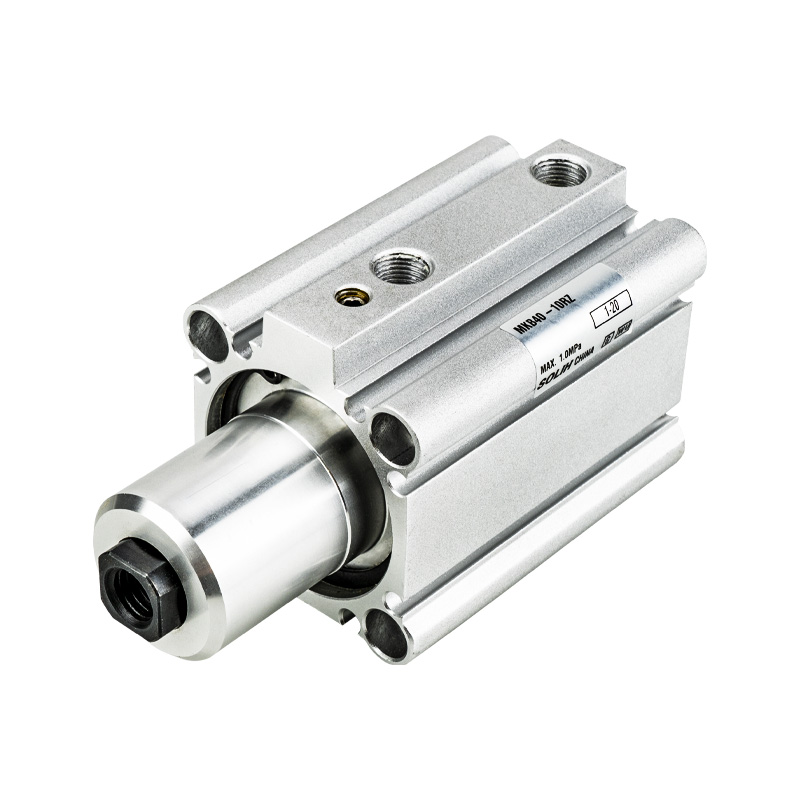

MK Series Rotary Clamp Cylinder | 90° Rotation at Linear Clamp 2-in-1 Pneumatic Cylinder

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto at Mga Pangunahing Tampok na Structural

     Ang serye ng SOLH MK ay isang karaniwang 2-in-1 rotary clamp cylinder na nagsasama ng 90° rotation at linear clamping motion. Sinasaklaw nito ang mga laki ng bore mula φ12mm hanggang φ63mm na may karaniwang mga clamping stroke mula 5mm hanggang 50mm. Nagtatampok ng ultra-compact na pag-install, 3 beses na na-upgrade ang pinapayagang inertia torque, 4-side magnetic switch mounting at opsyonal na kaliwa/kanang pag-ikot, ang cylinder na ito ay perpekto para sa space-constrained automated stations para sa workpiece positioning, clamping at fixing, na nagsisilbing core pneumatic component para sa standard automated fixture system.

1. Compound Rotation at Clamping Motion

• Working Sequence: Bawiin → 90° kaliwa/kanang pag-ikot → pahabain para sa pag-clamping; Baliktad na pagkakasunud-sunod: Bawiin upang bitawan ang clamp → baligtarin ang 90° na pag-ikot → pahabain para sa pag-reset.

• High-Precision Positioning: Nakapirming 90° rotation angle na may ±5° tolerance, na naghahatid ng mahusay na anti-rotation performance at maaasahang paulit-ulit na katumpakan ng pagpoposisyon.

2. Na-upgrade ang High Load Capacity

• 3X Mas Mataas na Inertia Torque: Ang bagong na-upgrade na serye ng MK ay triple ang pinahihintulutang inertia torque, na tumutugma sa heavy-load na pagganap ng tradisyonal na serye ng MK2, perpektong umaangkop sa high-speed na operasyon at malalaking inertia workpiece clamping scenario.

• Makapangyarihang Clamping Force: Ang maximum na φ63 bore model ay nagbibigay ng malakas na clamping force hanggang 12.4kN sa 0.5MPa, tinitiyak ang stable at firm clamping para sa mga heavy-duty na application.

3. Compact Body at Flexible na Multi-Directional na Pag-install

• Slim at Pinaikling Istraktura: Ultra-manipis na disenyo ng katawan na may kabuuang haba na 3~10mm na mas maikli kaysa sa kumbensyonal na mga silindro ng MK2, na lubos na nagpapahusay sa paggamit ng espasyo para sa makitid at compact na mga layout ng kagamitan.

• Multi-Side Switch Mounting: Sinusuportahan ang 4-side magnetic switch installation (φ20/φ25 para sa 2-side lamang). Ang naka-embed na disenyo ng switch ay umiiwas sa panlabas na pagkakalantad at interference, na nagbibigay-daan sa flexible at maayos na layout ng circuit.

• Paraan ng Universal Mounting: Nilagyan ng mga through hole at double-end na sinulid na butas, tugma sa direktang fixed mounting at flange mounting upang matugunan ang iba't ibang kinakailangan sa pagpupulong.

4. Maaasahan at Matibay na Pagganap

• Matatag na Buffering: Ang double-acting na istraktura na may mga bilateral na rubber buffer ay epektibong binabawasan ang epekto ng pagpapatakbo, panginginig ng boses at ingay sa pagtakbo para sa pangmatagalang stable na cyclic na operasyon.

• Oil-Free na Operasyon: Gumagamit ng propesyonal na disenyo ng lubrication na walang langis, na angkop para sa walang alikabok at malinis na kapaligiran sa pagtatrabaho.

• Karaniwang Magnetic Configuration: Built-in na magnetic ring na may nakareserbang mounting grooves para sa mga magnetic switch, na maginhawa para sa pagtukoy ng posisyon ng stroke.

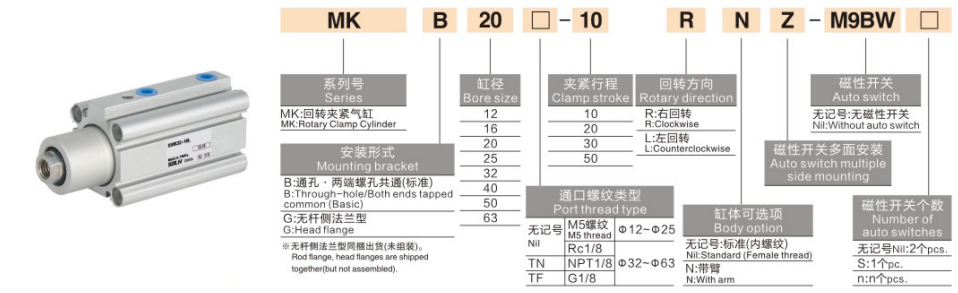

Kumpletuhin ang Mga Panuntunan sa Pagpapangalan ng Modelo at Mga Halimbawa ng Order

1.Mga Karaniwang Halimbawa ng Modelo: MKB20-10RZ, MKB40-20LZ-M9BW

2.Mga Halimbawa ng Standard Order

• Karaniwang Pag-ikot sa Kanan: MKB25-15RZ (φ25 bore, 15mm stroke, clockwise rotation, walang switch)

• Kaliwang Pag-ikot na may Dalawahang Switch: MKB32-20LZ-2S (φ32 bore, 20mm stroke, counterclockwise rotation, dual position switch)

• Uri ng Malaking Bore Heavy-Duty: MKB63-50RZ (φ63 bore, 50mm maximum stroke, tamang pag-ikot para sa heavy load clamping)

Mga Pangkalahatang Teknikal na Parameter (20℃, 0.5MPa Standard na Kundisyon)

1. Pangunahing Pagtutukoy

• Mode ng Operasyon: Doble-acting compound motion (90° rotation + linear clamping)

• Saklaw ng Presyon sa Paggawa: 0.1~1.0MPa; Presyon ng Katibayan: 1.5MPa

• Ambient Temperatura: -10℃~70℃ (hindi nagyeyelo); -10 ℃~60 ℃ na may naka-install na mga magnetic switch

• Bilis ng Operating Piston: 50~200mm/s

• Buffer Mode: Bilateral na goma buffer

• Mode ng pagpapadulas: Walang langis na operasyon (walang lubrication na kailangan)

2. Clamping Force Data (Unit: kN @0.5MPa)

3. Pinapayagan ang Inertia Torque (Yunit: kg·m²)

4. Timbang ng Produkto (Yunit: kg @20mm Stroke)

Mga Karaniwang Sitwasyon ng Application

• Pagpoposisyon at Pag-clamping ng Workpiece: Malawakang ginagamit para sa machine tool fixtures, welding positioning, stamping fixing at assembly station clamping. Ang pinagsama-samang 2-in-1 na rotation at clamping na disenyo ay pinapasimple ang mekanikal na istraktura at nakakatipid ng espasyo sa pag-install.

• Electronic at Precision Component Fixing: Ang mga katangiang walang langis at mababa ang alikabok ay ganap na angkop sa pag-clamping ng tray ng semiconductor, pagpoposisyon ng shell ng telepono at pag-aayos ng bahagi ng micro precision, nakakatugon sa mga kinakailangan sa mataas na kalinisan at mataas na katumpakan.

• Automated Transfer Limitasyon: Tamang-tama para sa rotary table limiting, flipping mechanism positioning at short-stroke rotary clamping stations, na naghahatid ng matatag at nauulit na compound motion performance.

• Mga Istasyon ng Pag-aayos ng Mabigat na Tungkulin: Nilagyan ng mataas na clamping force at mahusay na anti-deflection na kapasidad, ito ay naaangkop para sa mabigat na workpiece clamping, pag-aayos ng amag at malalaking-load na precision positioning scenario.

3-Step na Mabilis na Gabay sa Pagpili

1. Pagpili ng Bore Size: Piliin ang laki ng bore ayon sa aktwal na pag-load ng clamping. Tiyakin ang teoretikal na clamping force ≥ aktwal na load × 1.5 safety factor; unahin ang φ40 o mas malaking bore para sa mabibigat na kondisyon sa pagtatrabaho.

2. Pagpili ng Stroke: Ang karaniwang clamping stroke ay mula 5mm hanggang 50mm. Pumili ng stroke batay sa aktwal na taas ng workpiece, at magreserba ng 3~5mm margin upang maiwasan ang mekanikal na interference.

3. Pagpili ng Configuration

￮ Direksyon ng Pag-ikot: Piliin ang RZ (clockwise right rotation) o LZ (counterclockwise left rotation) para tumugma sa on-site na layout ng istasyon.

￮ Pagtuklas ng Posisyon: Piliin ang 2S dual-switch configuration para makakuha ng dual position signal para sa pag-clamping at pag-release ng status.

Isang Buod ng Pangungusap

     Ang standard na rotary clamp cylinder ng SOLH MK series ay nagsasama ng 90° rotation at linear clamping function, na nagtatampok ng 3-beses na na-upgrade na inertia torque, ultra-compact body, multi-direction mounting at malakas na heavy-load clamping capability, na nagsisilbing pinakamainam na space-saving at high-stability na pneumatic solution para sa automated na pagpoposisyon ng mga fixture station.
