MGF Series Guide Table Cylinder | Low-Profile High Anti-Deflection Pneumatic Cylinder

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto at Mga Pangunahing Tampok na Structural

     Ang serye ng SOLH MGF ay isang low-profile guide table cylinder na itinampok na may malaking concentric guide sleeve structure at 360° uniform anti-deflection load capacity. Sumasaklaw sa mga sukat ng bore na φ40mm, φ63mm at φ100mm na may karaniwang mga maikling stroke mula 30mm hanggang 100mm, ang cylinder na ito ay gumagamit ng ultra-manipis na mababang taas na disenyo at sumusuporta sa itaas at ibabang dual-direction mounting. Naghahatid ito ng mahusay na anti-eccentric load performance at high-precision anti-rotation capability, perpektong akma para sa short-stroke heavy-load na mga kondisyon sa pagtatrabaho tulad ng workpiece lifting, tumpak na pagpoposisyon, station turn at heavy-duty pushing, na nagsisilbing mas gustong pneumatic solution para sa compact automated equipment.

Pangunahing Kalamangan sa Estruktura

• Napakababang Profile at Pinaliit na Taas: Ang kabuuang taas ng pag-install ay 15–20% na mas mababa kaysa sa serye ng MGQ, na napagtatanto ang isang napakanipis na katawan upang magkasya ang napaka compact na layout ng kagamitan. Ang pagpapalit sa tradisyunal na istraktura ng dual guide rod na may malaking diameter na concentric guide sleeve ay binabawasan ang kabuuang timbang ng humigit-kumulang 15% at nagbibigay ng pare-parehong 360° omnidirectional na anti-deflection na pagganap nang walang directional sensitivity.

• Napakahusay na Anti-Eccentric Load at High Rigidity: Ang pinagsamang malaking manggas ng gabay at built-in na anti-rotation pin na istraktura ay nagbibigay sa cylinder ng ultra-large allowable torque, na umaabot hanggang 409N·m para sa φ100mm na modelo. Ito ay matatag na nagdadala ng sira-sira na mga karga mula sa anumang 360° na direksyon nang walang pagpapalihis o jamming. Tinitiyak ng high-precision anti-rotation accuracy na matatag ang paulit-ulit na pagpoposisyon: φ40 (±0.08°), φ63 (±0.06°), φ100 (±0.05°).

• Flexible na Pag-mount at Piping Layout: Gumagamit ng makabagong disenyo sa itaas at ibabang bi-directional mounting, na nagbibigay-daan sa nakapirming pag-install sa parehong itaas at ibabang ibabaw upang umangkop sa pahalang na pag-angat, vertical pressing at multi-directional na mga sitwasyon sa pagtatrabaho. Nilagyan ng apat na panig na T-slot na disenyo (tatlong magagamit na gilid hindi kasama ang piping surface), maaaring i-install ang mga magnetic switch sa apat na gilid para sa flexible multi-position stroke detection.

• Disenyo na Matibay at Mababang Pagpapanatili: Ang double-acting reciprocating structure na may dual-end rubber buffer ay epektibong binabawasan ang epekto ng paggalaw at ingay sa pagpapatakbo, na nagpapahaba sa buhay ng serbisyo ng cylinder at peripheral na kagamitan. Ang walang langis na disenyong walang maintenance ay sumusuporta sa pagpapatakbo sa malinis na kapaligiran at lubos na nakakabawas ng pang-araw-araw na gastos sa pagpapanatili.

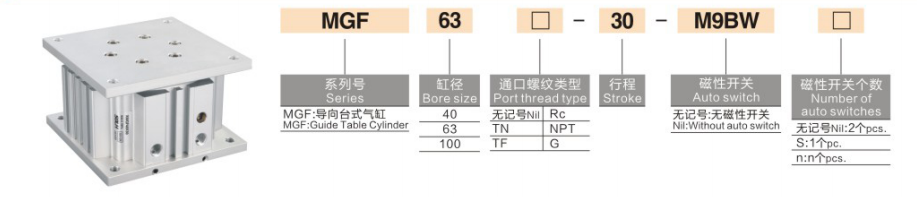

Kumpletuhin ang Mga Panuntunan sa Pagpapangalan ng Modelo

Mga Halimbawa ng Modelo: MGF63-50-M9BW | 10-MGF40-30-Y59B

Mga Halimbawa ng Sanggunian sa Standard Order

• MGF40-30: 40mm bore, 30mm stroke, karaniwang uri na walang magnetic switch

• MGF63-75-2S: 63mm bore, 75mm stroke, dual magnetic switch para sa dual-position detection

• 10-MGF100-100-Y59B: 100mm bore, 100mm stroke, malinis na low-dust series na may Y59B magnetic switch

Mga Karaniwang Pangunahing Teknikal na Parameter

(Pamantayang kondisyon ng pagsubok: 20 ℃ normal na temperatura, 0.5MPa rated pressure)

1. Pangkalahatang Pagtutukoy ng Pagganap

• Mode ng Operasyon: Doble-acting reciprocating motion

• Saklaw ng Presyon sa Paggawa: 0.1~1.0MPa; Presyon ng Katibayan: 1.5MPa

• Ambient Temperatura: -10℃~60℃ (kapaligiran na walang yelo)

• Bilis ng Operating Piston: 50~500mm/s

• Buffer Mode: Dual-end na rubber buffer para sa pagbabawas ng epekto at pag-aalis ng ingay

• Mode ng pagpapadulas: Walang langis na walang maintenance na operasyon, tugma sa malinis na workshop

2. Theoretical Thrust Data (Yunit: N)

3. Pinahihintulutang Torque Data (100mm/s, Unit: N·m)

4. Data ng Timbang ng Produkto (50mm Stroke, Unit: kg)

Mga Karaniwang Sitwasyon ng Application

• Lifting at Positioning Stations: Tamang-tama para sa production line workpiece jacking, pallet positioning at jig ejection. Tinitiyak ng high-rigidity guide structure ang stable na operasyon sa ilalim ng short-stroke heavy-load na mga kondisyon nang walang paglihis ng posisyon.

• Pagliko ng Istasyon at Paglipat ng Direksyon: Angkop para sa pag-ikot ng index plate, 90° workpiece flipping at mga proseso ng awtomatikong paglipat ng direksyon. Ang ultra-high na anti-rotation precision ay ginagarantiyahan ang pare-parehong machining at assembly accuracy.

• Heavy-Duty Short-Distance Translation: Perpekto para sa short-stroke heavy-load na pagtulak/paghila at 360° arbitrary na direksyon na sira-sira ang pagmamaneho ng load. Ang pare-parehong omnidirectional anti-deflection na kakayahan ay nilulutas ang direksyong limitasyon ng tradisyonal na dual-guide-rod cylinders.

• High-Cleanliness Automated Equipment: Ang disenyong walang langis at mababang alikabok ay umaangkop sa mga mahigpit na kapaligiran sa pagtatrabaho ng semiconductor, 3C electronics at kagamitang medikal, na nakakatugon sa malinis na mga pamantayan sa produksyon ng workshop na may mababang mga kinakailangan sa pagpapanatili.

Paghahambing ng MGF vs MGQ Core

Gabay sa Mabilis na Pagpili ng Tatlong Hakbang

1. Pagpili ng Bore Size: Piliin ang naaangkop na bore batay sa aktwal na pagkarga ng trabaho. Tiyaking theoretical thrust ≥ aktwal na load × 1.5. Unahin ang mas malalaking sukat ng bore para sa sira-sira na mga kondisyon sa pagtatrabaho ng pagkarga upang mapahusay ang katatagan at pagganap ng anti-deflection.

2. Pagpili ng Stroke: Ang mga karaniwang pagpipilian sa stroke ay 30mm, 50mm, 75mm at 100mm. Mas gusto ang serye ng MGF para sa lahat ng short-stroke application (≤100mm) na nangangailangan ng mababang profile at mataas na anti-eccentric na kapasidad.

3. Pagpili ng Configuration

￮ Dual-position stroke detection: Piliin ang 2S dual magnetic switch configuration para sa tumpak na end-to-end positioning monitoring.

￮ Malinis na kapaligiran: Piliin ang 10- prefix na malinis na serye na mababa ang alikabok upang umangkop sa mga senaryo ng semiconductor, medikal at electronic na precision na kagamitan.

Isang Buod ng Pangungusap

     Ang SOLH MGF series na low-profile guide table cylinder ay nagtatampok ng ultra-thin installation height, 360° uniform anti-deflection load capacity, malaking pinapayagang torque at bi-directional mounting flexibility, na nagsisilbing pinakamainam na short-stroke heavy-load pneumatic solution para sa compact precision automation equipment.
