MXQ Series Pneumatic Slide Table | Recirculating Ball Guide / Uri ng Matipid

Brand: SOLH ng Richge Technology

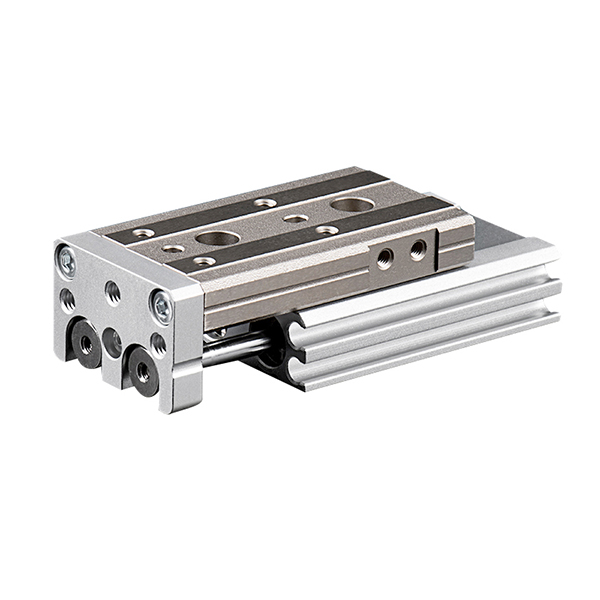

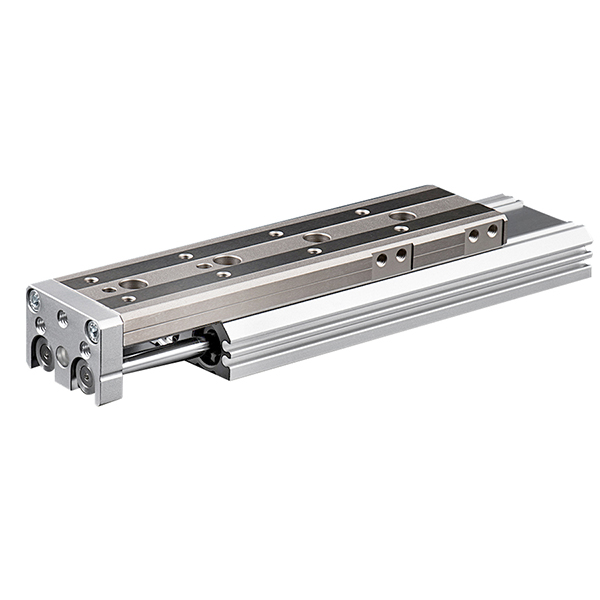

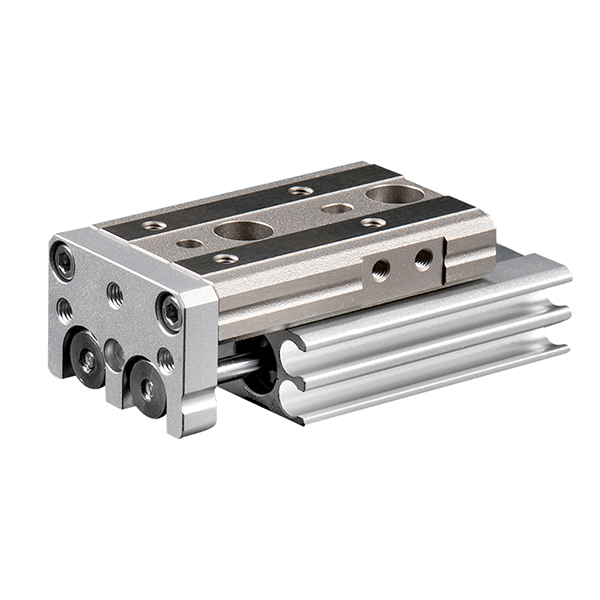

Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH MXQ ay isang matipid na compact pneumatic slide table na nagtatampok ng dual-piston driving system at recirculating ball guide rail. Gumagamit ng ultra-manipis at magaan na pinagsama-samang istraktura, naghahatid ito ng matatag na medium-precision na linear na paggalaw na may paulit-ulit na katumpakan na ±0.02mm. Bilang alternatibong cost-effective sa tradisyonal na kumbinasyon ng "silindro + panlabas na gabay", lubos nitong binabawasan ang mga gastos sa kagamitan habang pinapanatili ang maaasahang pagganap ng pagpapatakbo. Tamang-tama para sa pangkalahatang automated handling at standard precision assembly scenario, ito ang gustong basic linear driving solution para sa mass automated production lines.

Pangunahing Istraktura at Prinsipyo sa Paggawa

     -- Dual-Piston Double-Acting Drive: Nilagyan ng dual-piston structure na nagbibigay ng dobleng output thrust ng single-cylinder slides na may parehong laki ng bore. Tinitiyak nito ang kasabay at matatag na linear na paggalaw na may zero swinging o deflection sa panahon ng high-frequency cyclic operation.

     -- Recirculating Ball Guide Rail: Gumagamit ng hindi na-preload na recirculating ball guide na disenyo, na nagtatampok ng makinis na light-load na paggalaw at mababang gastos sa pagmamanupaktura. Pinapanatili nito ang stable na ±0.02mm repeat positioning accuracy, ganap na nakakatugon sa mga kinakailangan sa medium-precision automation.

     -- Napakanipis at Magaang Pinagsamang Katawan: Ang pinagsama-samang cylinder at slide table na istraktura ay 10% na mas mababa sa taas at 22% na mas magaan sa timbang kaysa sa serye ng MXS, na napagtatanto ang isang mas compact na layout ng pag-install para sa space-limited na kagamitan.

     -- Flexible na Three-Sided Mounting: Sinusuportahan ang ibaba, gilid at axial na tatlong-direksyon na pag-aayos na may preset precision positioning pin hole. Pinapasimple nito ang on-site na pag-install at mga pamamaraan sa pagpoposisyon, pagpapabuti ng pangkalahatang kahusayan sa pagpupulong.

     -- Built-In na Magnetic Induction Design: Standard internal magnetic ring na may nakareserbang side mounting grooves para sa D-M9□ at A93 series magnetic switch. Iniiwasan ng disenyo ng flush mounting ang structural interference at tinitiyak ang matatag na feedback sa signal ng posisyon.

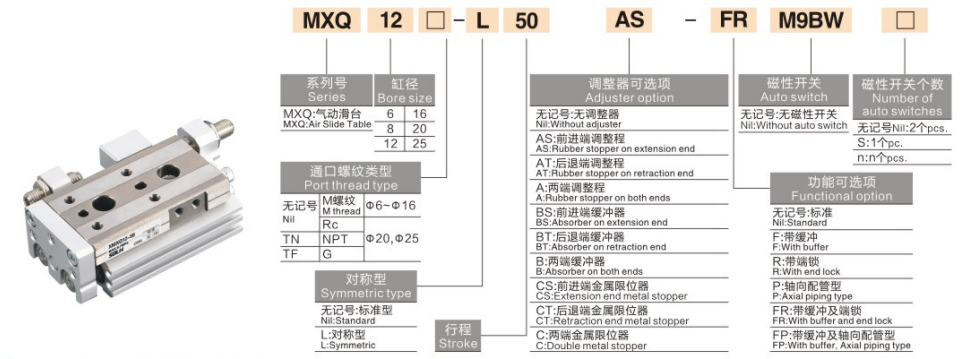

 Kumpletuhin ang Model Coding Rule

   1. Halimbawa ng Modelo: MXQ16-50AS-M9BW

   2. Halimbawa ng Sanggunian ng Standard Order

     -- MXQ20-75A-FR-M9NL: Bore 20mm, stroke 75mm, dual-end stroke adjustment, axial piping, PNP magnetic switch na may 3m wire na haba

Pangkalahatang Mga Pangunahing Teknikal na Detalye

Output Force & Load Reference Chart (@0.5MPa, Horizontal Installation)

Tandaan: Bumababa ang kapasidad ng pag-load sa mas mahabang stroke at mas mataas na bilis ng pagpapatakbo; kadahilanan ng kaligtasan ≥2; ang vertical load ay nangangailangan ng pinapayagang torque verification

Mga Sitwasyon ng Application at Paghahambing ng Pagpili ng Produkto

   1. Mga Priyoridad na Sitwasyon sa Application para sa MXQ Series

     --  Pangkalahatang Automated Handling: Perpekto para sa paikot na paglilipat ng maliliit na elektronikong bahagi, mga terminal, mga bahaging plastik at magaan na modular na mga fixture na may karaniwang mga kinakailangan sa katumpakan.

     -- Mga Proyekto sa Automation na Sensitibo sa Gastos: Bilang alternatibong cost-effective sa high-precision na serye ng MXS, binabawasan nito ang kabuuang gastos ng kagamitan ng higit sa 30% habang pinapanatili ang matatag na pangunahing pagganap.

     -- Ultra-Compact na Space Layout: Nagtatampok ng mas mababang taas ng katawan at mas magaan na timbang kaysa sa mga slide ng MXS, na nakakatipid ng puwang sa patayong pag-install para sa napaka-compact na automated na kagamitan.

     -- Katamtaman-Precision Light-Load Operation: Tamang-tama para sa mga kondisyon sa pagtatrabaho na may ±0.02mm na pangangailangan sa pagpoposisyon at walang mataas na higpit o mabigat na torque resistance na kinakailangan.

     -- High-Frequency Short-Stroke Cycling: Maaasahan para sa pangmatagalang paulit-ulit na operasyon sa loob ng 10~50mm maikling stroke, epektibong pinapalitan ang tradisyonal na split cylinder at mga kumbinasyon ng panlabas na gabay.

   2.MXQ vs MXS vs MXH | Paghahambing ng Core SMC Slide Table

Mga Pangunahing Punto ng Propesyonal na Pagpili

     -- Pagtutugma ng Sukat ng Bore: Piliin ang naaangkop na laki ng butas ayon sa bigat ng workpiece at direksyon ng pag-install. Kontrolin ang pahalang na pagkarga sa loob ng 50% ng na-rate na halaga at patayong pagkarga sa loob ng 25% ng na-rate na halaga upang matiyak ang matatag na pangmatagalang operasyon.

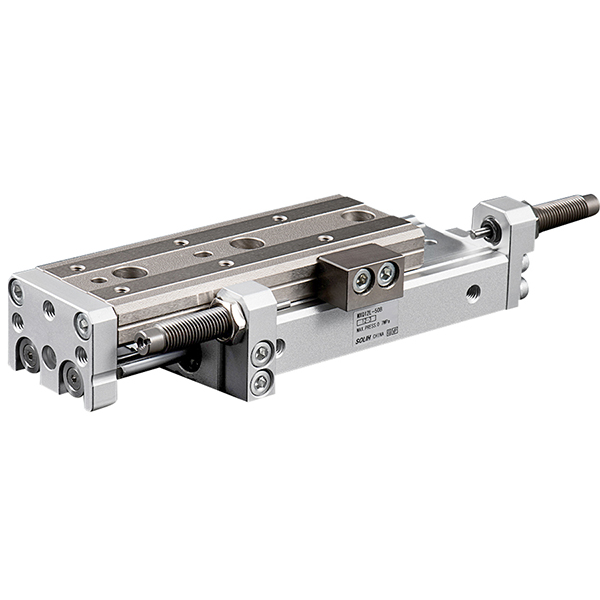

     -- Stroke Selection at Margin Reservation: Magreserba ng 5~10mm stroke margin sa panahon ng pagpili ng modelo. I-adopt ang AS/AT/A fine adjustment suffix (0~5mm trimming) kung kinakailangan ang tumpak na stroke calibration.

     -- Flexible na Pinili sa Pag-mount: Bottom mounting para sa pahalang na paghawak ng materyal; side mounting para sa lateral fixed installation; axial mounting para sa Z-axis stacking at multi-layer equipment assembly.

     -- Pag-optimize ng Configuration ng Buffer: Karaniwang buffer ng goma para sa kumbensyonal na mababang bilis na operasyon. Mag-install ng opsyonal na hydraulic buffer kapag ang bilis ng pagpapatakbo ay lumampas sa 300mm/s o ang timbang ng pagkarga ay lumampas sa 5kg (hindi naaangkop para sa modelong MXQ6).

     -- Configuration ng Position Detection: Tugma sa M9B/M9N/A93 magnetic switch. Sinusuportahan ng dual-side embedded grooves ang pag-install ng dual-switch para magkaroon ng tumpak na pag-extend/pagbawi ng feedback sa signal sa lugar.

Isang Buod ng Pangungusap

     Ang serye ng SOLH MXQ na matipid na pneumatic slide table ay gumagamit ng magaan na recirculating ball guide at dual-piston integrated structure, na nagtatampok ng ultra-light thin body, ±0.02mm stable medium precision at mababang gastos, na nagsisilbing pinakamahusay na cost-effective na kapalit para sa tradisyonal na cylinder-guide combinations para sa pangkalahatang industriyang automation at light-precision assembly.
