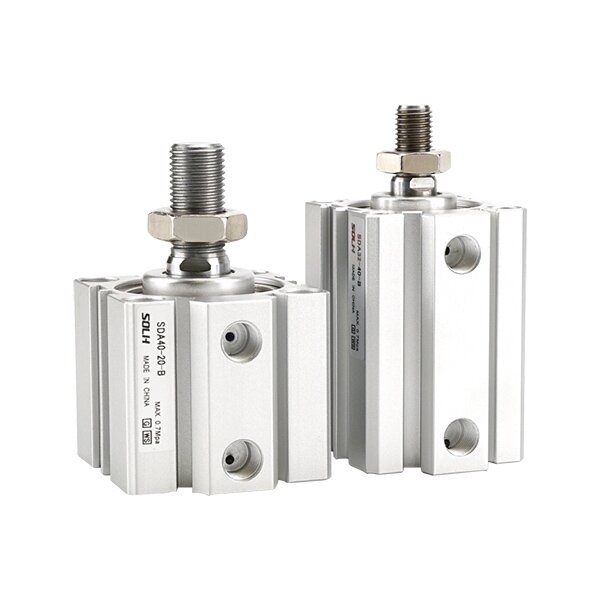

SDA Series Ultra-Thin Compact Pneumatic Cylinder

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto

     Serye ng SOLH SDA square ultra-thin compact cylinder, klasikong matipid na compact actuator. Ang haba ng katawan ay 1/2~1/3 lamang ng karaniwang tie rod cylinder. Ang dimensyon ng pag-mount ay maaaring palitan ng Airtac ACQ at SMC CQ2 series. Angkop para sa short-stroke pushing, clamping at positioning sa ilalim ng limitadong installation space, malawakang ginagamit sa 3C automation, packaging machinery at fixture equipment.

Istraktura at Pangunahing Tampok

     -- Ultra-manipis na parisukat na katawan ng aluminyo, sumusuporta sa naka-embed na pag-install upang makatipid ng espasyo;

     -- Hard anodized barrel, chrome plated piston rod, wear-resistant at anti-corrosion;

     -- Buong mga variant: double acting, single spring return, twin rod, adjustable stroke, magnet equipped na bersyon;

     -- Built-in na mga rubber bumper sa magkabilang dulo para sa shock absorption at pagbabawas ng ingay;

     -- Mababang friction bidirectional seal na may imbakan ng grasa, walang langis na mahabang buhay ng serbisyo;

     -- Mga grooves ng sensor sa paligid para sa flexible na pag-install ng magnetic auto switch.

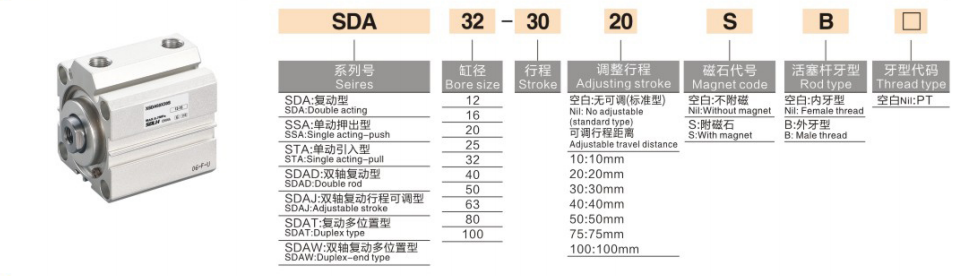

Model Coding Rule

   1. Halimbawa: SDA20-50-S-B

     -- SDA: Pangalan ng serye; SSA=spring extend; STA=spring retract; SDAD=kambal na pamalo; SDAJ=adjustable stroke

     -- 20: Sukat ng bore:12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Haba ng stroke 5~200mm

     -- -S: Built-in na magnet na singsing

     -- -B: Panlabas na thread piston rod; blangko=panloob na thread

Teknikal na Pagtutukoy

Theoretical Thrust & Pull Force @0.5MPa (Single Rod)

Isang Buod ng Pangungusap

     SOLH SDA matipid na ultra-thin compact pneumatic cylinder na may masaganang variant, maaaring palitan ng ACQ & CQ2, mainam na low-cost short-stroke actuator para sa space-saving automatic clamping at pushing applications.
