CY3 Series Magnetic Coupling Rodless Cylinder | CY3B Basic / CY3R Direct na Uri ng Mount

CY3 Series Magnetic Coupling Rodless Cylinder | CY3B Basic / CY3R Direct na Uri ng Mount

Brand: SOLH ng Richge Technology

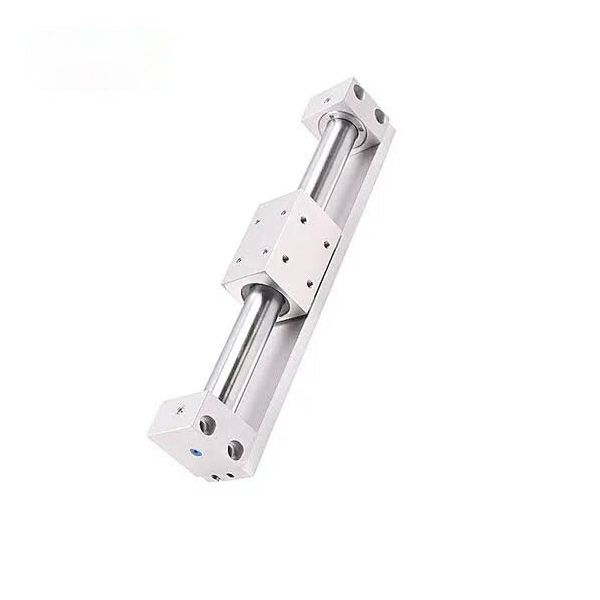

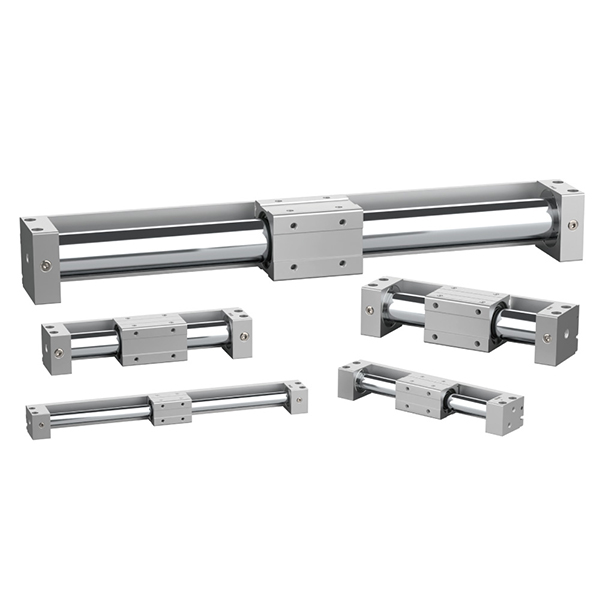

CY3R

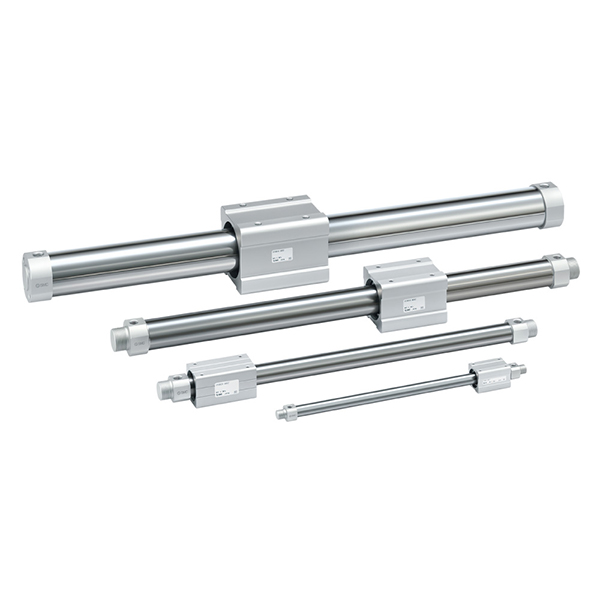

CY3B

Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH CY3 ay isang na-upgrade na magnetic coupling rodless cylinder batay sa klasikong serye ng SMC CY1, na nahahati sa dalawang pangunahing modelo: CY3B basic type na walang mounting surface at CY3R direct mounting type. Gumagamit ito ng isang ganap na nakapaloob na magnetic non-contact transmission structure, na napagtatanto ang kasabay na paggalaw ng panloob na piston at panlabas na slide table sa pamamagitan ng malakas na magnetic coupling. Nagtatampok ng zero leakage, dust-free at pollution-free na operasyon, ultra-long stroke at compact installation, malawak itong naaangkop sa clean-grade, light-to-medium load, long-distance linear driving scenario. May bore range mula φ6 hanggang φ63mm at maximum stroke na 5000mm, nakakatipid ito ng 50% na espasyo sa pag-install kumpara sa mga tradisyonal na tie-rod cylinder at nagsisilbing mas pinipiling malinis na long-stroke na solusyon sa pagmamaneho para sa high-standard na mga automated na linya ng produksyon.

Core Positioning at Structural Features

• Magnetic Coupling Transmission at Zero Leakage Clean Operation: Ang piston at slide table ay gumagamit ng magnetic synchronous na pagmamaneho na may ganap na nakapaloob na cylinder barrel na disenyo. Walang piston rod na umaabot palabas, na nakakamit ng kumpletong air tightness, zero leakage at zero dust pollution. Ito ay perpektong tumutugma sa mga mahigpit na kapaligiran ng produksyon tulad ng pagpoproseso ng pagkain, kagamitang medikal at semiconductor electronics.

• CY1 Upgraded Version na may Pinahusay na Durability: Kung ikukumpara sa tradisyonal na serye ng CY1, ang haba ng singsing na lumalaban sa pagsusuot ay tumaas ng 70%, na epektibong nagpapabuti sa kapasidad ng tindig at katatagan ng pag-slide. Ang built-in na lubrication retainer ng dustproof ring ay bumubuo ng isang pangmatagalang proteksiyon na lubricating film, na binabawasan ang minimum na working pressure sa 0.12MPa at lubos na nagpapahaba ng buhay ng serbisyo. Maliban sa φ6 na detalye, lahat ng iba pang mga modelo ay nagpapanatili ng parehong mga sukat ng pag-mount gaya ng CY1 para sa direktang pagpapalit at pag-upgrade.

• CY3B Basic Type Minimalist Structure: Ang makinis na cylinder barrel ay walang nakareserbang mounting surface at nangangailangan ng two-end support bracket para sa fixation. Ang slide table ay hindi nilagyan ng built-in na istraktura ng paggabay, kaya ang mga panlabas na linear guide o guide rod ay sapilitan upang maiwasan ang sira-sira na load at magnetic decoupling failure.

• Karaniwang Rubber Buffer at High-Speed ​​na Opsyonal na Detalye: Ang mga built-in na dual-end na rubber buffer ay sumisipsip ng epekto sa pagpapatakbo at binabawasan ang ingay sa pagtakbo para sa stable na conventional cyclic na operasyon. Ang opsyonal na X160 high-speed specification ay sumusuporta sa maximum operating speed na 1500mm/s para umangkop sa high-frequency fast-moving working conditions.

• Maginhawang Pag-install ng Magnetic Switch: Ang mga pre-reserved na switch grooves sa magkabilang gilid ng cylinder body ay tugma sa mga D-M9 series magnetic switch, na napagtatanto ang nababaluktot at tumpak na feedback sa real-time na posisyon para sa pagpoposisyon ng stroke.

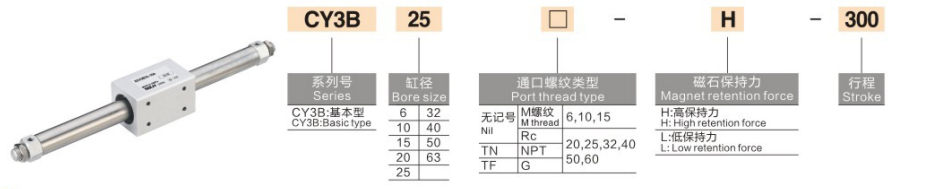

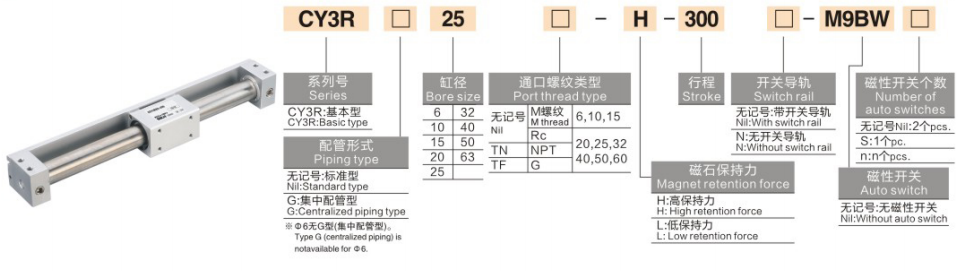

Kumpletuhin ang Model Coding Rule

1. Mga Halimbawa ng Modelo: CY3B20-500 | CY3B40-800-M9PL

2.Mga Halimbawa ng Sanggunian sa Standard Order

• CY3B20-500: 20mm bore, 500mm stroke, pangunahing uri na walang magnetic switch

• CY3B40-800-M9PL: 40mm bore, 800mm stroke, basic type na may magnetic position switch

Mga Pangunahing Detalye ng Teknikal (20℃ Karaniwang Kundisyon)

1 Pangunahing Pangkalahatang Pagtutukoy

• Mode ng Operasyon: Double-acting magnetic coupling non-contact transmission

• Working Fluid: Naka-compress na hangin (pamantayan sa operasyon na walang langis)

• Ambient Temperatura: 5~60 ℃ (walang nagyeyelong kapaligiran)

• Saklaw ng Presyon sa Paggawa: 0.12~0.7MPa; Presyon ng Katibayan: 1.0MPa

• Bilis ng Operasyon: 50~500mm/s (karaniwan); max 1500mm/s (opsyonal X160 high-speed spec)

• Buffer Mode: Karaniwang dual-end rubber buffer

• Magnetic Holding Force: 19.6~2450N (tumataas sa laki ng bore)

2 Key Performance Parameter Chart (@0.5MPa)

Pangunahing Configuration at Mga Alituntunin sa Pagpili

1 Pagpipilian sa Sukat ng Bore ayon sa Pag-load at Pagtulak

• φ6~φ15 (Micro Light Duty): Angkop para sa mga load na ≤2.5kg, na nakatuon sa short-stroke precision transfer ng mga mini component sa electronic at medical equipment.

• φ20~φ32 (Pangkalahatang Banayad na Tungkulin): Itinugma sa 4~10kg na magaan na karga, perpekto para sa kumbensyonal na long-stroke na pagtulak at paghila (≤1000mm) sa pangkalahatang mga automated na linya ng produksyon.

• φ40~φ63 (Katamtamang Tungkulin): Naaangkop para sa 16~40kg na medium load na mga sitwasyon, perpekto para sa mabigat na long-stroke handling at high-frequency cyclic operation sa mga industriya ng pagkain at packaging.

2 Stroke at Paggabay sa Pagpili ng System

• Saklaw ng Stroke: Ang karaniwang stroke ay sumasaklaw sa 50~1000mm; pinalawig na ultra-long stroke hanggang 5000mm para sa mga espesyal na pangangailangan sa pagmamaneho sa malayong distansya.

• Mandatoryong Panlabas na Paggabay na Disenyo: Ang pangunahing uri ng CY3B ay walang built-in na istrukturang gumagabay. Ang panlabas na linear slide rails o guide rods ay dapat na nilagyan upang suportahan ang load at maiwasan ang magnetic decoupling na dulot ng eccentric force deviation.

• Karaniwang Paraan ng Pag-aayos: Inayos sa pamamagitan ng opsyonal na two-end support bracket na may suspendido na cylinder body at zero contact friction, na tinitiyak ang stable na magnetic coupling operation.

3 Pagpili ng Environment at Functional na Configuration

• Priyoridad para sa Malinis na kapaligiran: Zero-leakage at pollution-free na disenyo ay umaangkop sa mahigpit na walang alikabok at sterile na kondisyon sa pagtatrabaho sa mga industriya ng pagkain, medikal at elektronikong semiconductor.

• High-Speed ​​Working Condition Upgrade: Pumili ng opsyonal na X160 high-speed na detalye (max 1500mm/s), nilagyan ng mga panlabas na hydraulic buffer upang maalis ang napakabilis na epekto at matiyak ang matatag na operasyon.

• Precision Posisyon Feedback: Magbigay ng mga D-M9 series magnetic switch para magkaroon ng two-point o multi-point na tumpak na pagpoposisyon ng stroke at feedback ng signal.

CY3B vs CY3R | Paghahambing ng Pagkakaiba ng Modelo

Mga Karaniwang Pang-industriya na Sitwasyon sa Aplikasyon

• Paglilipat ng Materyal sa Malinis na Kwarto: Ang zero-leakage at dust-free magnetic coupling structure ay mainam para sa malayuang paghawak ng materyal sa mga electronic, semiconductor at medikal na dust-free na mga workshop nang hindi nakontamina ang malinis na kapaligiran.

• Mga Linya sa Packaging ng Pagkain at Inumin: Ang kalawang na hindi kinakalawang na asero na cylinder barrel na may madaling malinis na ibabaw ay umaangkop sa mga pamantayan sa kalinisan ng produksyon, na angkop para sa mahabang stroke na pag-alis ng magaan at katamtamang tungkulin na mga workpiece sa mga kagamitan sa pagpoproseso ng pagkain.

• Kagamitang Pagmamaneho sa Pinto at Pabalat: Walang disenyo ng rod extension na nakakatipid sa panlabas na espasyo, perpektong inilapat sa compact long-stroke na pagbubukas at pagsasara ng pagmamaneho ng mga automated na kagamitan na proteksiyon na mga pinto at shielding cover.

• Long-Stroke Precision Positioning Platform: Nakikipagtulungan sa panlabas na mataas na katumpakan na mga riles ng paggabay upang makamit ang matatag na paulit-ulit na katumpakan sa pagpoposisyon, na angkop para sa 1~2m long-distance na tumpak na pagpoposisyon at cyclic conveying ng mga assembly lines.

• Space-Saving Replacement para sa Tie-Rod Cylinders: Nilulutas ang problema sa space occupation ng mga tradisyonal na tie-rod cylinder sa mga long-stroke (>500mm) na mga sitwasyon, na binabawasan ang kabuuang espasyo sa pag-install ng kagamitan ng 50% para sa compact na disenyo ng kagamitan.

Gabay sa Mabilis na Pagpili ng Tatlong Hakbang

1. Pagkumpirma ng Sukat ng Bore: Kalkulahin ang kinakailangang thrust batay sa bigat ng load na may safety factor ≥2. Mga inirerekomendang tuntunin: ≤2.5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Pagkumpirma sa Pagtutukoy ng Stroke: Pumili ng karaniwang 50~1000mm stroke para sa mga karaniwang pangangailangan; pumili ng pinahabang detalye para sa ultra-long stroke hanggang 5000mm.

3. Functional na Pagtutugma ng Configuration: Priyoridad na pagpili para sa malinis na kondisyon sa pagtatrabaho na walang polusyon; mag-upgrade sa X160 high-speed spec + hydraulic buffer para sa mabilis na operasyon; magdagdag ng mga D-M9 series magnetic switch para sa real-time na pagtukoy ng posisyon.

Isang Buod ng Pangungusap

     Ang SOLH CY3 series magnetic coupling rodless cylinder ay isang na-upgrade na CY1 clean-grade oil-free actuator, na nagtatampok ng zero leakage, 5000mm ultra-long stroke, low starting pressure at dual mounting type, na nagsisilbing pinakamainam na space-saving long-stroke linear driving solution para sa light-medium load clean automation equipment.
