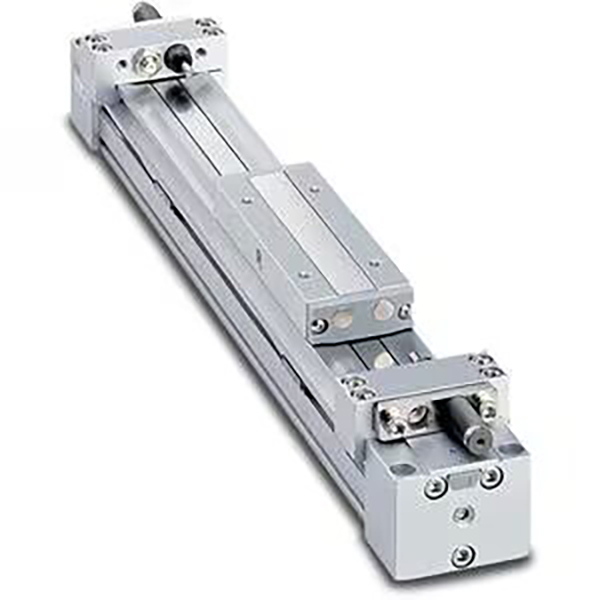

Serye ng MY1B Mechanically Jointed Rodless Cylinder | Pangunahing Uri

Brand: SOLH ng Richge Technology

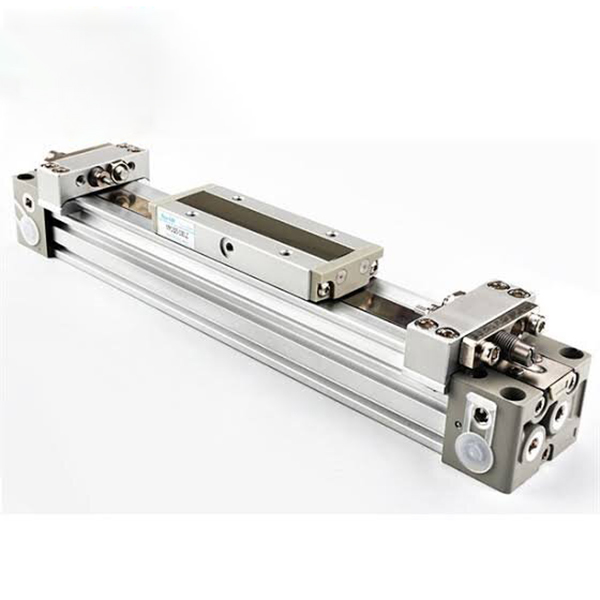

Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH MY1B ay isang klasikong mechanically jointed rodless cylinder na idinisenyo para sa ultra-long-stroke linear driving applications. Ang paggamit ng panloob na pressure sealing belt at panlabas na dustproof belt na istraktura, inaalis nito ang tradisyonal na rod extension, na nakakakuha ng haba ng pag-install na halos katumbas ng aktwal na stroke at nakakatipid ng higit sa 50% na espasyo sa pag-install kumpara sa mga conventional tie-rod cylinder. Sinasaklaw ang mga sukat ng bore mula φ10 hanggang φ100mm at isang maximum na stroke na 5000mm, naghahatid ito ng stable na medium-speed at medium-load na linear motion. Ito ang pinakamainam na solusyon sa cost-effective para sa malayuang paglilipat ng materyal, paglilipat ng istasyon at pagtulak/paghila ng workpiece sa pangkalahatang kagamitan sa automation.

Core Positioning at Structural Features

• Mechanical Joint Rodless Design: Pinagsamang istraktura ng piston at slide table nang hindi nagpapalawak ng piston rod. Ang panloob na sealing belt ay nagpapanatili ng presyon ng hangin habang ang panlabas na dustproof belt ay nagbibigay ng ganap na proteksyon. Ang kabuuang haba ay katumbas ng stroke, na napagtatanto ang napakataas na paggamit ng espasyo para sa mga nakakulong na sitwasyon sa pag-install.

• High-Rigidity Integrated Slide Table: Ang slide table ay mahigpit na konektado sa piston, na nagtatampok ng mahusay na bending moment resistance. Ang mga load ay maaaring direktang i-mount sa slide table nang walang karagdagang mga istrukturang gumagabay para sa mga light-duty na application, na nagpapasimple sa mekanikal na disenyo at pagpupulong.

• 4-Way Piping at Lightweight Upgrade: Sinusuportahan ng na-optimize na cylinder head ang apat na direksyon na piping (harap/likod/gilid/ibaba), na nagpapahintulot sa on-site na pagsasaayos ng direksyon ng piping para sa flexible na layout. Ang na-upgrade na cylinder body structure ay nagpapababa ng timbang ng 17% para sa φ25/32/40 na mga modelo kumpara sa mga lumang bersyon, na nagpapababa ng kabuuang karga ng kagamitan.

• Standard Adjustable Air Cushion: Ang mga built-in na adjustable air buffer sa magkabilang dulo ay epektibong sumisipsip ng epekto sa pagpapatakbo at nakakabawas ng ingay sa pagtakbo para sa stable na medium-speed na operasyon. Ang mga panlabas na hydraulic buffer ay opsyonal upang umangkop sa mataas na bilis at mabigat na mga kondisyon sa pagtatrabaho.

• Oil-Free at Mahabang Buhay ng Serbisyo: Ang karaniwang disenyo ng pagpapatakbo na walang langis ay umaangkop sa malinis na kapaligirang pang-industriya at pangkalahatang mga awtomatikong linya ng produksyon. Tinitiyak ng wear-resistant sealing belt na matibay na operasyon na may mababang gastos sa pagpapanatili.

• Madaling Pag-install ng Magnetic Switch: Ang pre-reserved mounting grooves sa harap at magkabilang gilid ng cylinder ay nagbibigay-daan sa direktang pag-install sa harap ng mga D-M9 series magnetic switch, na nagbibigay-daan sa maginhawang position signal detection at flexible electrical integration.

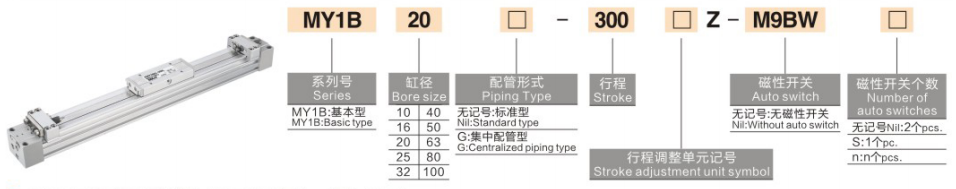

Kumpletuhin ang Model Coding Rule

Mga Halimbawa ng Modelo: MY1B25-500Z | MY1B40-800AZ

Mga Halimbawa ng Sanggunian sa Standard Order

• MY1B25-500Z: 25mm bore, 500mm stroke, standard dual-end air cushion

• MY1B40-800AZ: 40mm bore, 800mm stroke, air cushion + dual-end stroke adjustment screws

Mga Pangunahing Detalye ng Teknikal (20℃ Karaniwang Kundisyon)

1 Pangunahing Pangkalahatang Pagtutukoy

• Mode ng Operasyon: Double-acting mechanical joint driving

• Working Fluid: Naka-compress na hangin (magagamit na walang langis na operasyon)

• Ambient Temperatura: 5~60 ℃ (walang nagyeyelong kapaligiran)

• Saklaw ng Presyon sa Paggawa: 0.1~0.8MPa; Presyon ng Katibayan: 1.2MPa

• Bilis ng Operating Piston: 100~1000mm/s (na may karaniwang air cushion); 100~1500mm/s (na may panlabas na hydraulic buffer)

• Stroke Tolerance: ≤1000mm stroke: ±1.8mm; 1001~3000mm stroke: ±2.8mm

• Buffer Mode: Karaniwang built-in na air cushion (Z); opsyonal na panlabas na hydraulic buffer (L/H)

2 Key Performance Parameter Chart (@0.5MPa)

Pangunahing Configuration at Mga Alituntunin sa Pagpili

1 Pagpipilian sa Sukat ng Bore ayon sa Pag-load at Pagtulak

• φ10~φ20 (Magaan na Tungkulin): Naaangkop para sa load ≤8kg at micro long-stroke (≤1000mm) na mga sitwasyon, perpekto para sa electronic equipment at maliit na awtomatikong paglilipat ng device.

• φ25~φ40 (Medium-Light na Tungkulin): Angkop para sa 12~30kg medium-light load at conventional 1000~2000mm long-stroke operation, malawakang ginagamit sa assembly line pushing at material loading/unloading.

• φ50~φ63 (Katamtamang Tungkulin): Katugma sa 50~80kg katamtamang karga at mabigat na workpiece na paglilipat, perpekto para sa long-stroke na pagmamaneho ng mga machine tool at mga istasyon ng pagproseso.

• φ80~φ100 (Mabigat na Tungkulin): Dinisenyo para sa 130~200kg na mabigat na karga, malakihang kagamitan at logistik na long-distance handling, na umaangkop sa high-frequency heavy-duty cyclic na kondisyon sa pagtatrabaho.

2 Stroke at Buffer Configuration Selection

• Saklaw ng Stroke: Ang karaniwang stroke ay sumasaklaw sa 100~2000mm; Sinusuportahan ng pinahabang detalye ng XB11 ang ultra-long stroke hanggang 5000mm para sa mga espesyal na pangangailangan sa pagmamaneho ng malayuan.

• Air Cushion (Z): Karaniwang ipinag-uutos na configuration para sa medium-speed na operasyon (≤1000mm/s), epektibong binabawasan ang epekto sa dulo at ingay sa pagpapatakbo para sa stable na paikot na paggalaw.

• Hydraulic Buffer (L/H): Inirerekomenda para sa high-speed na operasyon (>1000mm/s) o mabigat na pagkarga (>50kg) na mga kondisyon upang makamit ang napaka-stable na paggalaw at pagbabawas ng ingay.

• Stroke Adjustment Screw (A): Nilagyan para sa mga sitwasyong nangangailangan ng tumpak na pagpoposisyon ng limitasyon (± 0.1mm na katumpakan), na sumusuporta sa dual-end fine stroke calibration.

3 Mga Tagubilin sa Pag-mount at Piping

• Paraan ng Pag-mount: Ang katawan ng silindro ay maaaring maayos sa pamamagitan ng mga butas sa ilalim o gilid na mounting; Ang mga load ay maaaring direktang i-install sa pinagsamang slide table na walang karagdagang giya na istraktura na kinakailangan para sa mga light-duty na application.

• Flexible na 4-Way Piping: Sinusuportahan ang paglipat ng tubo sa harap, likuran, gilid at ibaba, na nagpapahintulot sa on-site na pagsasaayos ng direksyon upang umangkop sa magkakaibang mga kinakailangan sa layout ng kagamitan.

• Pag-install ng Magnetic Switch: Nakareserba ang dalawahang panig na mounting grooves na katugma sa mga switch ng serye ng D-M9B/D-M9N, na napagtatanto ang nababaluktot at tumpak na feedback sa posisyon ng stroke.

Mga Karaniwang Pang-industriya na Sitwasyon sa Aplikasyon

• Ultra-Long Stroke na Paglipat ng Materyal: Tamang-tama para sa 1~5m long-distance na pagtulak at paghila sa electronic, food at packaging assembly lines, na nagtatampok ng space-saving installation at high-speed stable operation.

• Kagamitang Pinto at Takip Pagbukas/Pagsasara: Inilapat sa long-stroke door body na pagmamaneho ng malalaking machine tool at automated na kagamitan, na may compact na istraktura at maaasahang cyclic operation performance.

• Mabigat na Pag-aalis ng Workpiece: Angkop para sa 30~200kg mabigat na workpiece na long-stroke na paghawak sa mga industriya ng pagpoproseso ng sasakyan at mekanikal, na naghahatid ng mataas na tigas at mahusay na kakayahan sa anti-bending moment.

• Assembly Line Positioning & Conveying: Ginagamit para sa long-stroke positioning at cyclic pushing ng mga linya ng produksyon, na may karaniwang air cushion na disenyo upang mabawasan ang ingay at epekto sa panahon ng high-frequency na start-stop na operasyon.

• Custom na Kagamitan sa Automation: Universal long-stroke linear driving solution para sa iba't ibang hindi karaniwang automated na istasyon, lalo na angkop para sa mga proyektong automation na limitado sa espasyo at sensitibo sa gastos.

Gabay sa Mabilis na Pagpili ng Tatlong Hakbang

• Pagkumpirma ng Sukat ng Bore: Kalkulahin ang kinakailangang thrust batay sa bigat ng load na may safety factor ≥1.5. Inirerekomendang mga panuntunan sa pagpili: ≤8kg → φ20; 12~30kg → φ40; 50~80kg → φ63; >100kg → φ80/100.

• Pagkumpirma sa Pagtutukoy ng Stroke: Pumili ng karaniwang 100~2000mm stroke para sa mga karaniwang pangangailangan; piliin ang XB11 extended specification para sa ultra-long stroke hanggang 5000mm.

• Functional na Pagtutugma ng Configuration: Magpatibay ng karaniwang air cushion (Z) para sa medium-speed na operasyon; mag-upgrade sa hydraulic buffer (L/H) para sa high-speed o heavy-load na mga kondisyon sa pagtatrabaho; magdagdag ng tornilyo sa pagsasaayos ng stroke (A) para sa tumpak na mga kinakailangan sa pagpoposisyon ng limitasyon.
