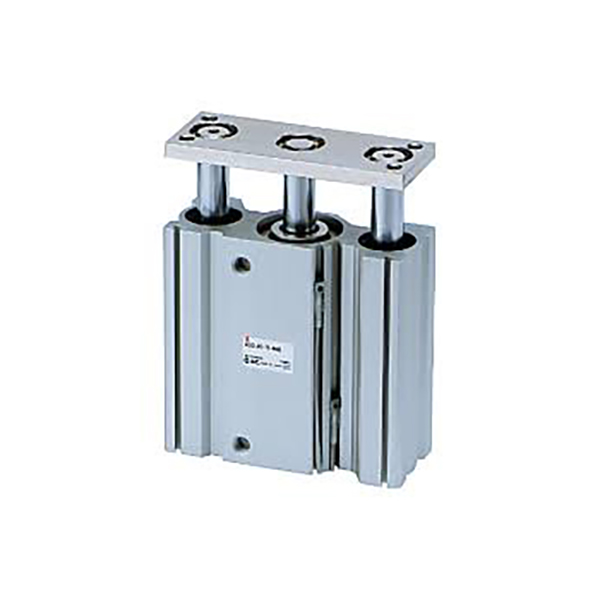

MGQ Series Compact Guide Rod Cylinder

MGQ Series Thin Compact Guide Rod Cylinder | High-Rigidity Anti-Rotation Pneumatic Cylinder

Brand: SOLH ng Richge Technology

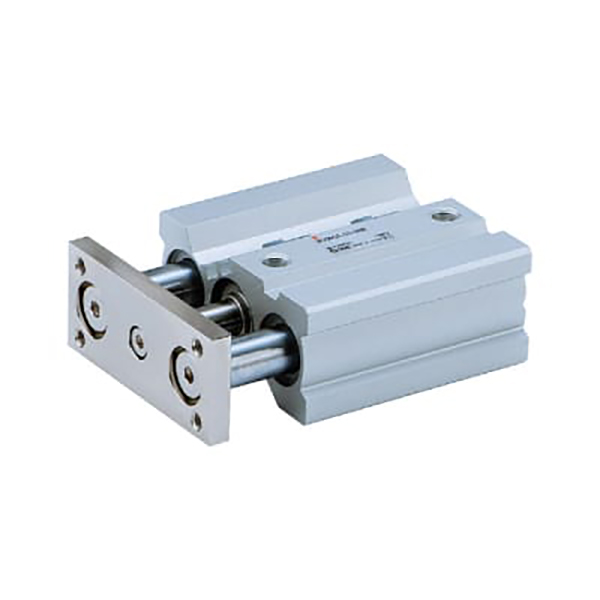

Pangkalahatang-ideya ng Produkto at Mga Pangunahing Tampok na Structural

     Ang serye ng SOLH MGQ ay isang manipis na pinagsamang guide rod cylinder na idinisenyo para sa mga istasyon ng automation na limitado sa espasyo. Gumagamit ng ultra-thin integrated guide rod structure, naghahatid ito ng pambihirang lateral load resistance at high-precision na anti-rotation na pagganap. Sumasaklaw sa buong hanay ng bore mula φ12mm hanggang φ100mm, ang serye ay nagbibigay ng dalawang core bearing configuration: MGQM slide bearing at MGQL ball bearing. Ito ay malawakang inilalapat para sa tumpak na pagtulak, pag-angat, paghinto ng workpiece at pagpoposisyon ng mga sitwasyon na nangangailangan ng compact installation, mahigpit na paggabay at zero-deflection na operasyon.

Pangunahing Kalamangan sa Estruktura

• Ultra-Thin Integrated Body: Ang guide rods at cylinder body ay integrally molded, pinuputol ang kabuuang kapal ng 50% kumpara sa tradisyonal na guide rod cylinders. Ito ang pinakamainam na pagpipilian para sa napaka-compact na disenyo ng kagamitan at mga layout ng pag-install na limitado sa espasyo.

• Dual-Guide High Rigidity Structure: Ang simetriko dual guide rod support ay lubos na nagpapahusay sa lateral load resistance, na may side load capacity na higit sa dalawang beses kaysa sa ordinaryong stopper cylinders. Ito ay epektibong lumalaban sa baluktot at pamamaluktot, na umaangkop sa sira-sira na pagkarga at nakakaapekto sa mga kondisyon sa pagtatrabaho.

• Katumpakan ng Anti-Rotation na Nangunguna sa Klase: Ang MGQL ball bearing type ay nakakamit ng ultra-high non-rotation accuracy na ±0.04°~±0.08° (mas mataas na precision na may mas malaking bore); Ang MGQM slide bearing type ay nag-aalok ng matatag na katumpakan ng pagpoposisyon na ±0.05°~±0.10°, na nakakatugon sa magkakaibang mga pangangailangan sa pagpoposisyon ng precision.

• Dual Bearing Configuration para sa Mga Buong Sitwasyon: Slide bearing (MGQM) para sa mabigat na karga, maalikabok at malupit na kapaligiran na may mababang halaga; ball bearing (MGQL) para sa ultra-smooth low-friction movement at high-frequency precise cycling.

• Karaniwang Premium Configuration: Built-in na magnetic ring para sa magnetic switch compatibility, dual-end rubber buffers para sa stable na operasyon, at oil-free maintenance-free na disenyo, na angkop para sa malinis na pang-industriyang kapaligiran.

• Buong Standard na Pagtutukoy: Kumpletuhin ang mga sukat ng bore mula φ12mm hanggang φ100mm, na may karaniwang stroke mula 25mm hanggang 250mm, na sumasaklaw sa karamihan ng mga senaryo sa pagmamaneho ng katamtaman at malalaking load automation.

Kumpletuhin ang Mga Panuntunan sa Pagpapangalan ng Modelo

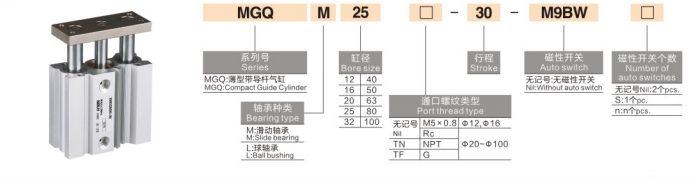

Halimbawa ng Modelo: MGQM32-50-M9BW-XB6

Mga Halimbawa ng Sanggunian sa Standard Order

• MGQM25-30: 25mm bore, 30mm stroke, slide bearing standard type

• MGQL40-75-2M9B: 40mm bore, 75mm stroke, ball bearing type na may dalawahang magnetic switch

• MGQM50-100-XB6: 50mm bore, 100mm stroke, modelo ng slide bearing na lumalaban sa mataas na temperatura

Mga Karaniwang Pangunahing Teknikal na Parameter

(Pamantayang kondisyon ng pagsubok: 20 ℃ normal na temperatura, 0.5MPa rated pressure)

1. Pangkalahatang Mga Parameter ng Pagganap

• Saklaw ng Presyon sa Paggawa: 0.12~1.0MPa (φ12/16); 0.1~1.0MPa (φ20~100)

• Ambient Temperatura: -10 ℃~60 ℃ (walang yelo na maginoo na kapaligiran); -10 ℃~150 ℃ (bersyon ng mataas na temperatura ng XB6)

• Bilis ng Operating Piston: 50~500mm/s (φ12~63); 50~400mm/s (φ80/100 malaking butas)

• Buffer Mode: Karaniwang dual-end rubber buffer; opsyonal na air cushion buffer para sa mga kondisyon sa pagtatrabaho na may mataas na epekto

• Mode ng pagpapadulas: Walang langis na walang maintenance na operasyon, na angkop para sa malinis na mga workshop

2. Theoretical Thrust Data (@0.5MPa, Unit: N)

3. Data ng Timbang ng Produkto (50mm Stroke, Unit: kg)

MGQM vs MGQL Core Selection Comparison

Mga Paraan ng Pag-mount at Mga Karaniwang Sitwasyon ng Application

1. Flexible na Multi-Mount na Disenyo

• Direktang Pag-mount ng Katawan: Nakareserbang mga butas ng tornilyo sa itaas, ibaba at gilid na ibabaw para sa direktang pag-aayos; ang mga modelo sa itaas ng φ32mm ay nagtatampok ng 4-sided switch grooves para sa omnidirectional magnetic switch installation, na nagpapagana ng mabilis na pagpupulong at pagpapanatili.

• Opsyonal na Auxiliary Mounting: Available ang mga accessory ng flange (F) at foot bracket (L), na sumusuporta sa pahalang at patayong multi-angle na layout upang umangkop sa magkakaibang disenyo ng istruktura ng kagamitan.

2. Mga Pangunahing Aplikasyon sa Industriya

• Conveyor Line Automation: Paghinto ng workpiece, pagpoposisyon ng papag at pag-angat ng materyal; pinipigilan ng malakas na resistensya ng epekto ang pag-offset ng workpiece sa panahon ng high-speed conveying at paglilimita.

• 3C Electronic Precision Processing: PCB pin ejection, terminal crimping positioning at light workpiece translation; tinitiyak ng mataas na katumpakan ng anti-rotation ang zero-deflection precision assembly.

• Makinarya sa Packaging: Material baffle driving, silo gate switching at short-distance material pushing; Ang ultra-manipis na katawan ay perpektong umaangkop sa compact na layout ng kagamitan sa packaging.

• Pangkalahatang Industrial Automation: Jig lifting, part ejection at eccentric load driving; pinapalitan ang tradisyonal na magkakahiwalay na cylinder + guide rod na mga kumbinasyon upang pasimplehin ang istraktura ng kagamitan at bawasan ang mga gastos.

MGQ vs MGP vs MGG Series Comprehensive Comprehensive Comparison

Gabay sa Mabilis na Pagpili ng Tatlong Hakbang

1. Pagpili ng Bore Size: Kalkulahin ang kinakailangang thrust batay sa aktwal na pagkarga; piliin ang laki ng bore na may theoretical thrust ≥ aktwal na load × 1.5, nagrereserba ng 50% safety margin upang maiwasan ang overload.

2. Pagpili ng Uri ng Bearing: Pumili ng MGQM slide bearing para sa mabigat na karga, maalikabok at sira-sira na mga kondisyon sa pagtatrabaho; piliin ang MGQL ball bearing para sa high-precision positioning at high-frequency cyclic motion.

3. Pinili ng Functional na Configuration

￮ Desisyon sa pagtukoy ng posisyon: Magbigay ng mga M9B/M9BW magnetic switch (4-sided installation available para sa bore ≥32mm)

￮ Mataas na temperatura na kapaligiran: Piliin ang -XB6 na opsyon na lumalaban sa mataas na temperatura (max 150℃)

￮ High-impact na operasyon: Mag-upgrade sa opsyonal na air cushion buffer (standard na may rubber buffer)

Isang Buod ng Pangungusap

     Ang serye ng SOLH MGQ na ultra-thin high-rigidity guide rod cylinder ay nagsasama ng space-saving design, malakas na anti-lateral load capacity at ultra-high anti-rotation accuracy, na nagbibigay ng cost-effective at high-stability na linear driving solution para sa mga compact, precise at heavy-duty na paghinto ng automation, lifting at pushing stations.
