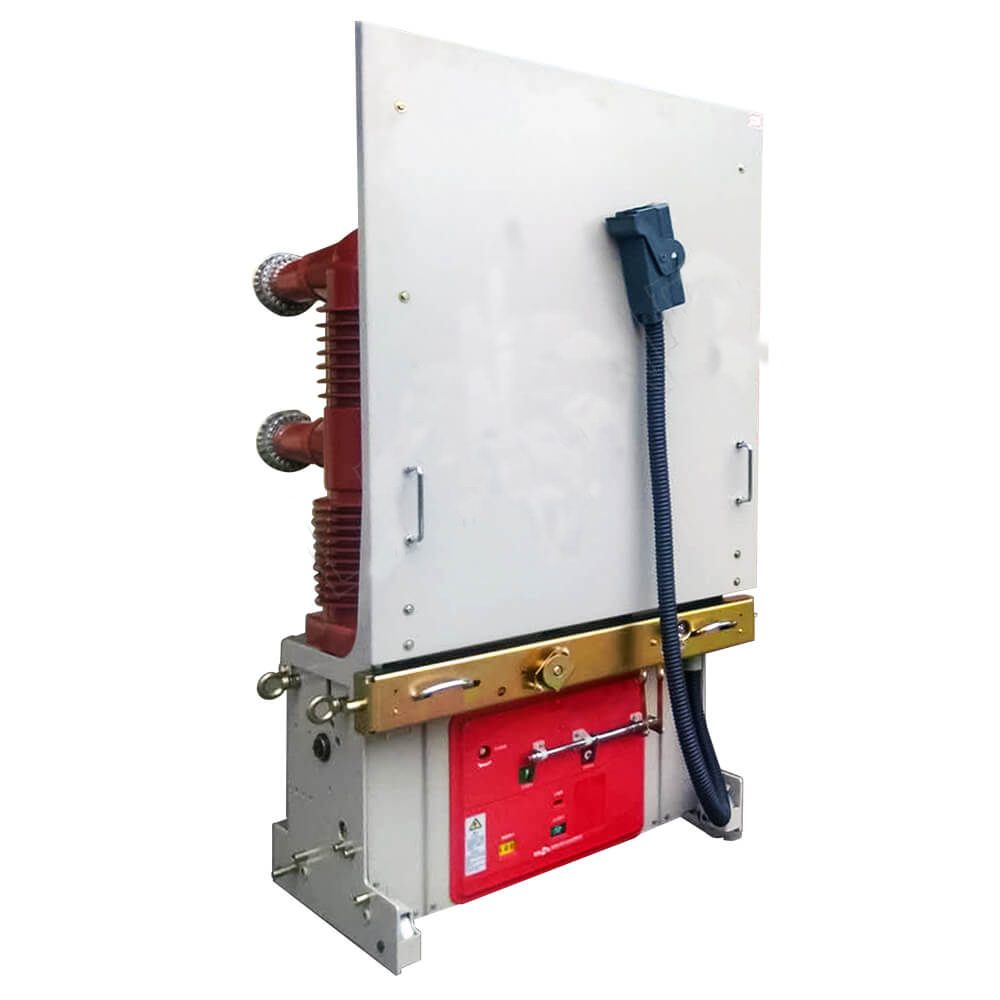

Angmataas at mababang boltahe switch cabinetbinubuo ng dalawang bahagi: ang cabinet at ang circuit breaker, na may mga function tulad ng overhead inlet at outlet, cable inlet at outlet, at busbar connection.

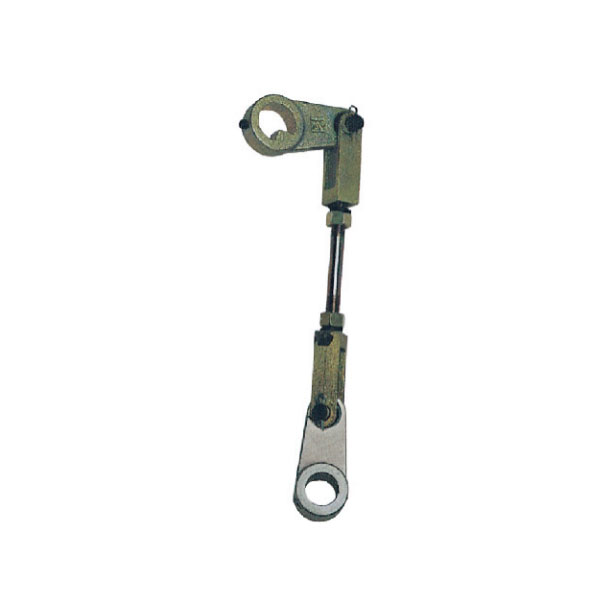

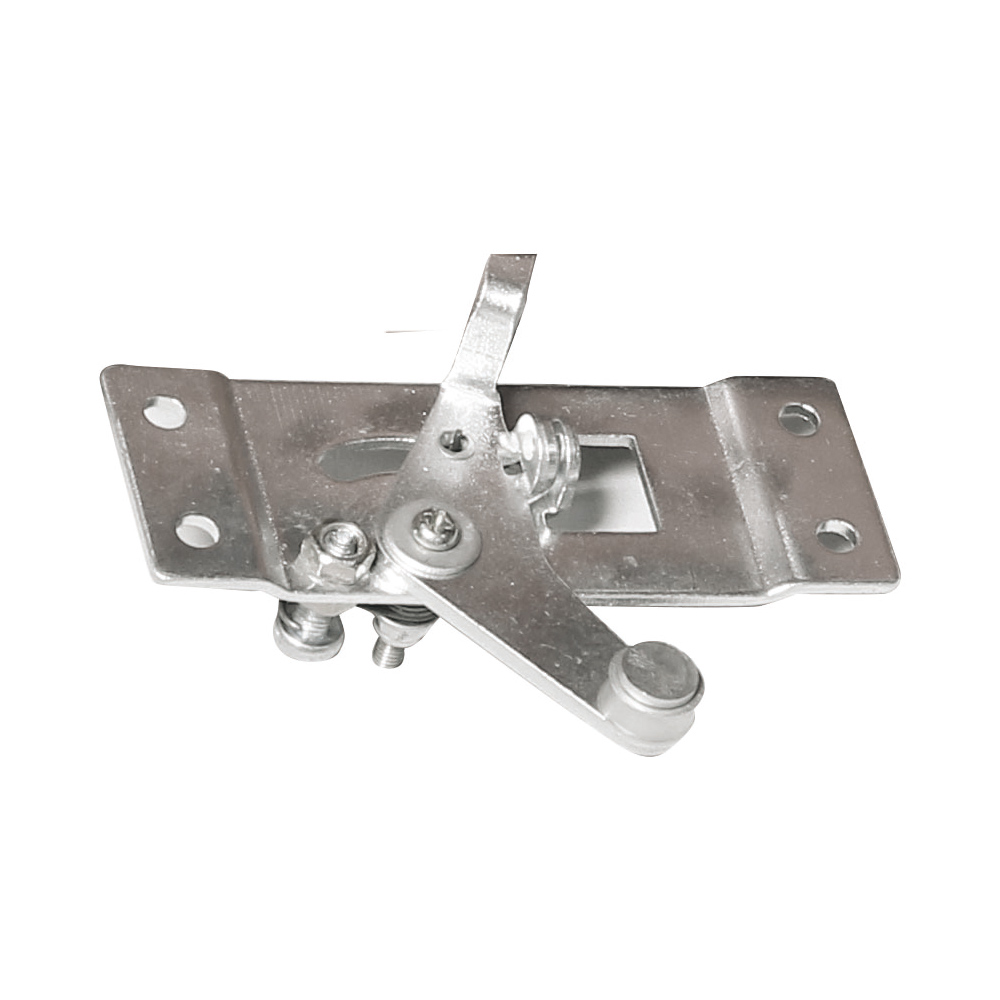

Ang kabinet ay binubuo ng isang shell, mga de-koryenteng bahagi (kabilang ang mga bahagi ng insulating), iba't ibang mga mekanismo, pangalawang terminal at mga koneksyon.
Mga materyales sa gabinete
1. Cold-rolled steel plate o angle steel (para sa mga welding cabinet); 2. Aluminum-zinc steel plate o galvanized steel plate (para sa assembling cabinet). 3. Hindi kinakalawang na asero plate (non-magnetic). 4. Aluminum plate (non-magnetic).
Yunit ng pagganap ng gabinete
1. Pangunahing silid ng busbar. 2. Circuit breaker room. 3. Cable room. 4. Relay at silid ng instrumento. 5. Cabinet top maliit na busbar room. 6. Secondary terminal room.
Mga de-koryenteng sangkap sa kabinet
1. Karaniwang ginagamit na pangunahing mga de-koryenteng bahagi (pangunahing kagamitan sa circuit) sa cabinet ay ang mga sumusunod na kagamitan:
1. Kasalukuyang transpormer. 2. Boltahe transpormer. 3. Grounding switch. 4. Lightning arrester (resistance-capacitance absorber). 5. Disconnector. 6. Mataas na boltahe na circuit breaker. 7. High-voltage contactor. 8. High-voltage fuse. 9. Transpormer. 10. Mataas na boltahe na live na display. 11. Mga bahagi ng pagkakabukod [tulad ng: wall bushing, contact box, insulator, insulation heat Paliitin (cold shrink) sheath]. 12. Pangunahing busbar at branch busbar. 13. Mataas na boltahe na reaktor. 14. Mag-load ng switch. 15. High-voltage single-phase shunt capacitor, atbp.
Ang pangunahing pangalawang bahagi na karaniwang ginagamit sa cabinet ay ang mga sumusunod na kagamitan:
1. Relay. 2. Watt-hour meter. 3. Ampere meter. 4. Voltmeter. 5. Power meter. 6. Power factor meter. 7. Frequency meter. 8. Piyus. 9. Air switch. 10. Ilipat ang switch. 11. Signal light. 12. Resistor. 13. Pindutan. 14. Microcomputer integrated protection device, atbp.
Ang mga pangalawang bahagi, na kilala rin bilang pangalawang kagamitan o pantulong na kagamitan, ay tumutukoy sa mababang boltahe na kagamitan na sumusubaybay, kumokontrol, sumusukat, nagsasaayos at nagpoprotekta sa pangunahing kagamitan.
-
