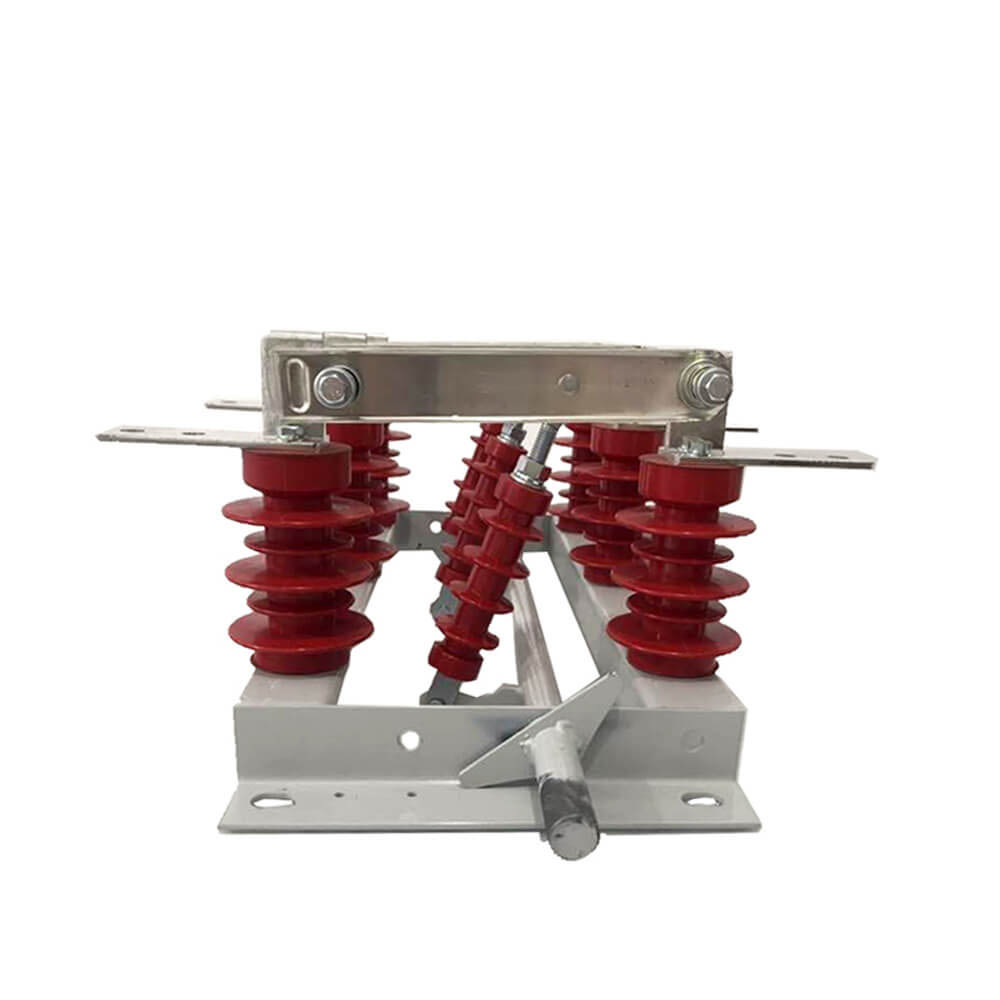

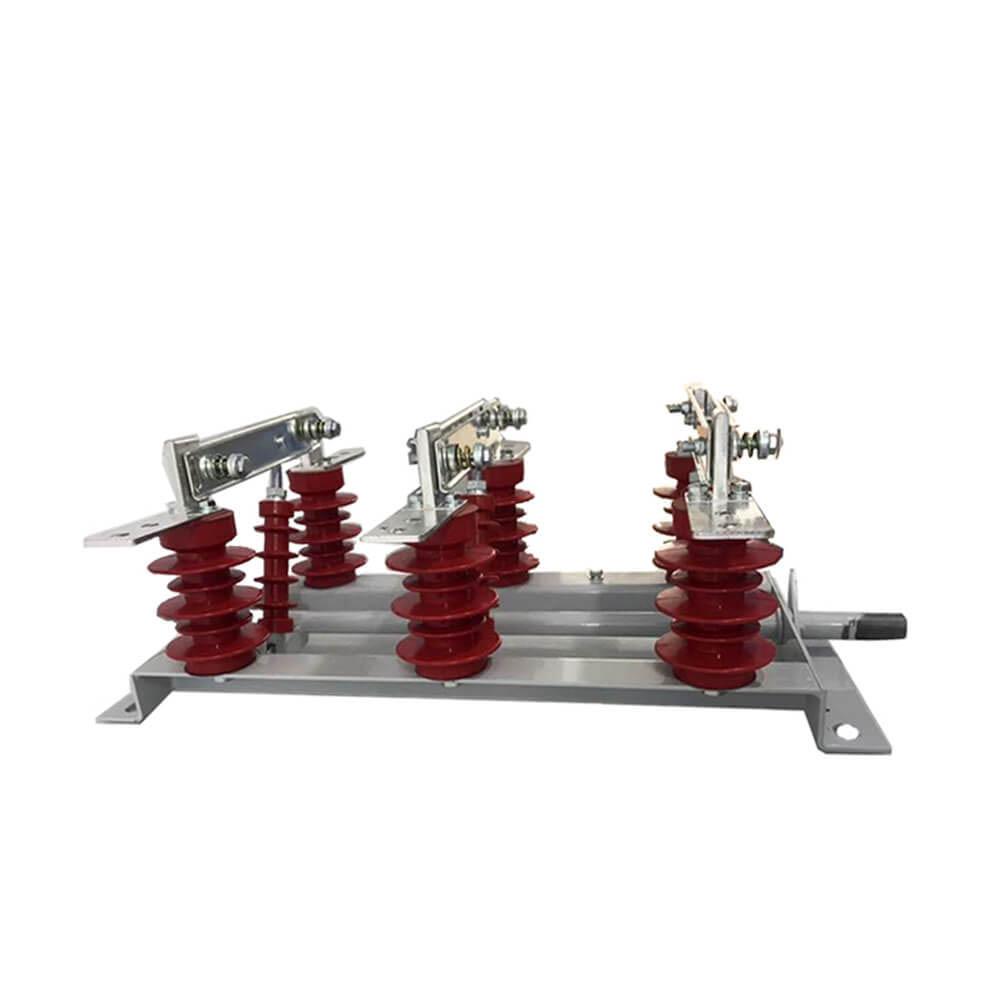

High-boltahe na paghihiwalay ng switch GN19-12/630a three-stage wall-mount central cabinet switch kutsilyo switch

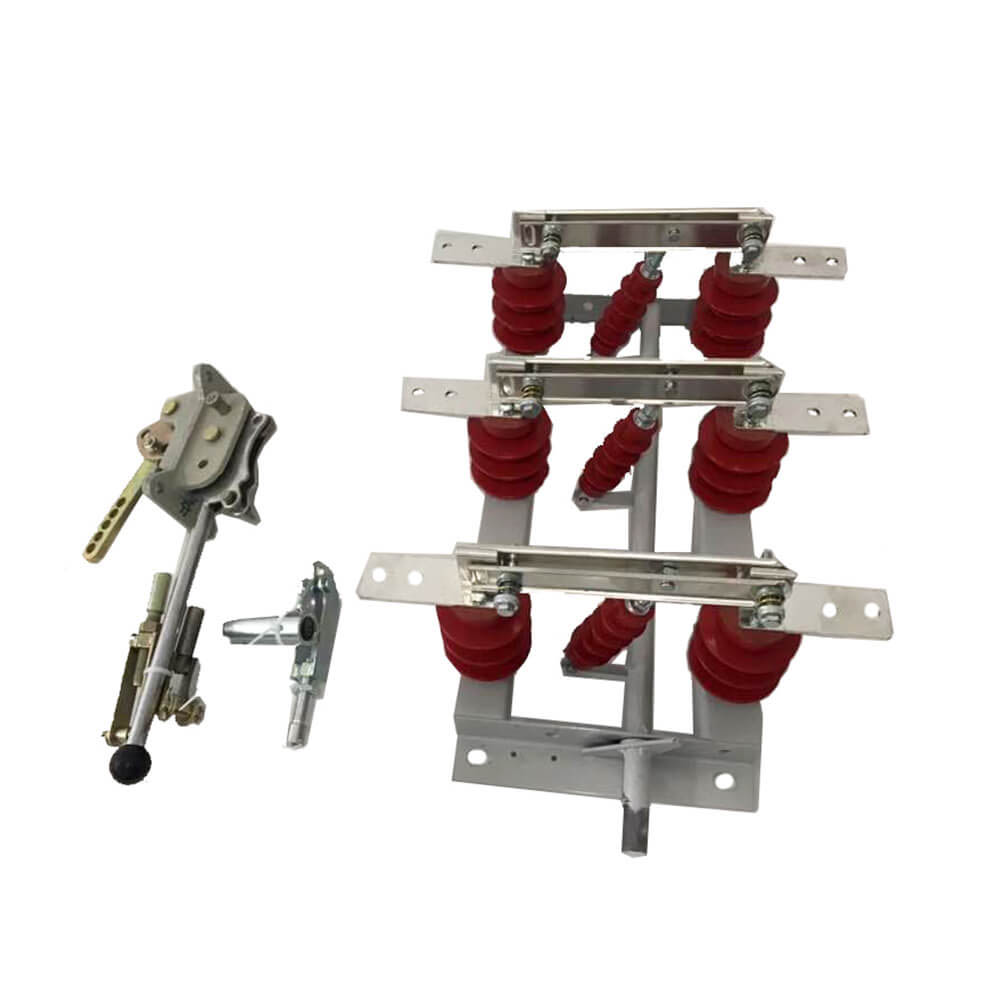

    Ang conductive na bahagi ng GN19-12/400, 630, 1000, 1250 na uri ng disconnect switch ay naayos sa base ng dalawang haligi ng mga insulators para sa bawat yugto. . Ang bawat yugto ng kutsilyo ng contact ay konektado sa gitna ng tie insulator, tie insulator at naka -install sa base ng spindle na konektado. Ang spindle ay konektado sa pagkonekta rod (ibinigay ng gumagamit) at CS6-1 na uri ng paglipat ng mekanismo sa pamamagitan ng hawakan. Ang pagkonekta ng kutsilyo ng contact ay binubuo ng dalawang slotted na mga plato ng tanso, na hindi lamang pinatataas ang lugar ng pagwawaldas ng init ng kutsilyo ng contact upang babaan ang ilalim na temperatura, ngunit pinapabuti din ang mekanikal na lakas ng kutsilyo ng contact, upang ang dinamikong katatagan ng switch ay napabuti. Ang isang dulo ng kutsilyo ng contact ay naka -mount sa contact block (o sa conductive rod) ng isang bolt (kotse ng shaw). GN19-12/1000, 1250 na nakikipag-ugnay sa pag-install ng magnetic locking plate, kasama ang layunin ng magnetic locking plate ay kapag ang isang malaking short-circuit kasalukuyang upang mapahusay ang dalawang groove contact kutsilyo sa pagitan ng | Pag -akit. Ang GN19-12/400, 630 Disconnect Switch ay may isang maliit na limitasyon sa pamamagitan ng kasalukuyang, kaya hindi na kailangang magdagdag ng isang magnetic locking plate.

Mga Pag -andar ng Produkto

1. Paghiwalay at Kaligtasan: Pagkatapos ng Pagdiskonekta, isang maaasahang agwat ng insulating ay itinatag upang matiyak na ang

2. Paglipat ng linya: Lumipat at ikonekta ang linya ayon sa mga kinakailangan sa pagpapatakbo.

3. Mababang kasalukuyang paglipat: Ginamit para sa paglipat ng maliit na alon sa circuit, tulad ng singilin ng mga alon ng bushings, busbars, konektor, maikling cable, capacitor currents ng paglipat ng mga capacitor ng equalization ng boltahe, nagpapalipat -lipat na mga alon sa panahon ng dobleng paglipat ng bus, at mga paggulo ng mga alon ng mga transpormer ng boltahe.

4. Transformer kapana-panabik na kasalukuyang: Depende sa mga tiyak na kalagayan ng iba't ibang mga uri ng istruktura, maaari itong ilipat ang walang pag-load ng paggulo ng kasalukuyang mga transformer ng ilang mga kakayahan.

Mga uri ng medium-boltahe na mga isolator

Ang mga daluyan na boltahe na isolator ay maaaring nahahati sa mga panlabas at panloob na uri batay sa mga pamamaraan ng pag-install:

- Panlabas na medium-boltahe na mga isolator: may kakayahang may natitirang natural na mga kadahilanan tulad ng hangin, ulan, niyebe, dumi, paghalay, yelo, at hamog na nagyelo, na angkop para sa pag-install sa mga panlabas na platform.

- Panloob na medium-boltahe na mga isolator: Angkop para sa mga panloob na kapaligiran, karaniwang nangangailangan ng mas mataas na pagganap ng pagkakabukod.

Batay sa istraktura ng suporta sa pagkakabukod, maaari silang higit na nahahati sa:

-Single-haligi na paghihiwalay ng switch: Direkta na gumamit ng vertical space sa ibaba ng overhead busbar bilang electrical pagkakabukod, pag-save ng puwang, pagbabawas ng pagkonekta ng mga conductor, at pagbibigay ng malinaw na mga estado ng pagkakakonekta, partikular na angkop para sa paghahatid ng ultra-high boltahe.

- Double-haligi na paghihiwalay ng switch: Angkop para sa mas mataas na kasalukuyang mga kahilingan, na nagbibigay ng higit na katatagan.

- Tatlong haligi na paghihiwalay ng switch: Angkop para sa mas kumplikadong mga sistema ng kuryente, na nag-aalok ng mas mahusay na kapasidad ng pag-load at pagiging maaasahan.

Tampok

1 ： Kaligtasan ng paghihiwalay ng kaligtasan - Sa panahon ng pagpapanatili ng kagamitan sa kuryente, nagbibigay ito ng isang malinaw na de -koryenteng agwat at punto ng pagkakakonekta upang matiyak ang kaligtasan ng mga tauhan ng pagpapanatili.

2 ： Mga limitasyon sa pagpapatakbo - Ang nakahiwalay na switch ay hindi maaaring mapatakbo sa ilalim ng pag -load; Hindi ito dapat gamitin upang masira o isara ang mga alon ng pag-load o mga alon ng short-circuit. Ang paghiwalay ng mga switch na nilagyan ng isang silid-extinguishing kamara ay maaaring gumana sa ilalim ng maliliit na naglo-load at mga linya ng pag-load.

Mga hakbang sa pagpapatakbo

Power-on Operation: Una isara ang nakahiwalay na switch, pagkatapos isara ang circuit breaker o switch ng pag-load.

Power-off Operation: Una buksan ang circuit breaker o load switch, pagkatapos ay buksan ang nakahiwalay na switch.

Pagpili ng Model

Kapag pumipili ng isang nakahiwalay na switch, tiyakin na ang na -rate na boltahe nito, na -rate ang kasalukuyang, dynamic na katatagan ng kasalukuyang, at thermal stability kasalukuyang nakakatugon sa mga kinakailangan ng application. Ang pangunahing papel ng nakahiwalay na switch ay upang idiskonekta ang mga circuit na walang kasalukuyang pag -load, na nagpapahintulot sa ligtas na pagpapanatili. Bago i -operating ang nakahiwalay na switch, tiyakin na ang circuit breaker ay na -disconnect ang circuit.

Mga tip sa kaligtasan

Ang nakahiwalay na switch ay walang isang dalubhasang aparato ng arc-extinguishing; Huwag patakbuhin ito sa ilalim ng mga kondisyon ng pag-load o short-circuit upang matiyak ang kaligtasan ng kagamitan at tauhan.

Teknikal na parameter

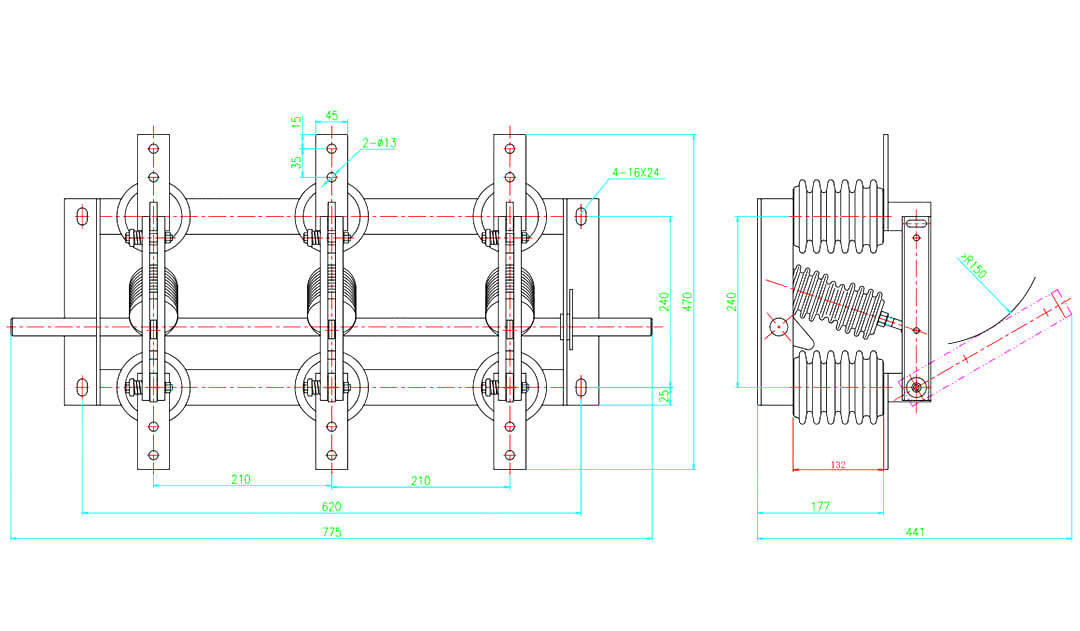

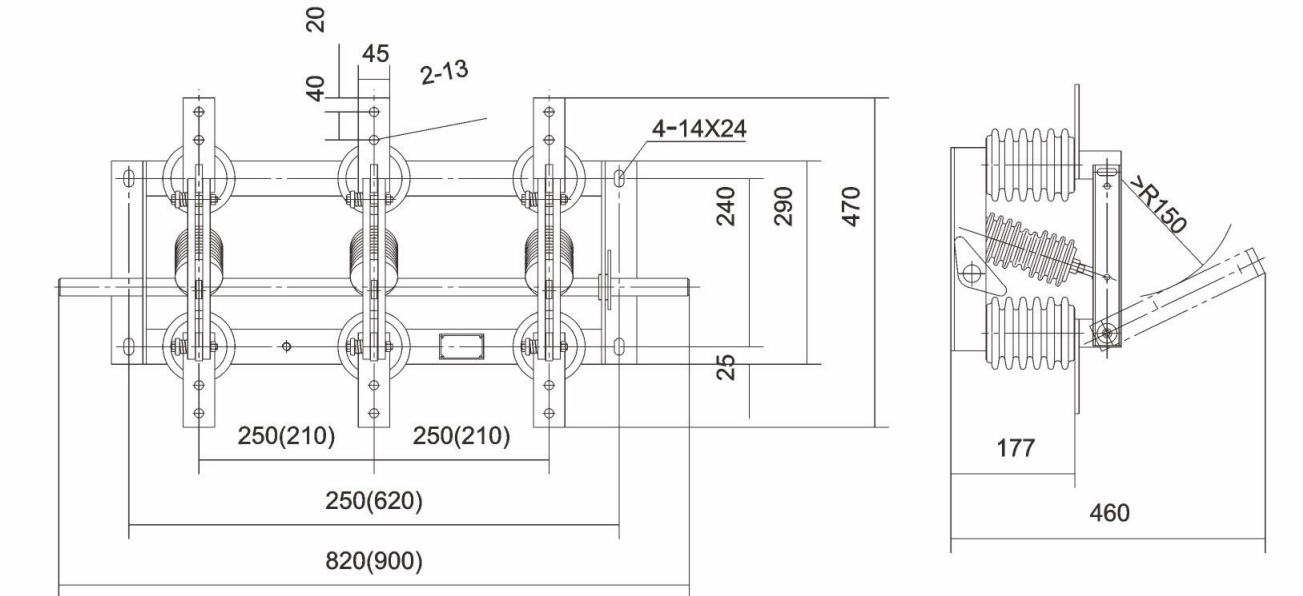

Pagguhit

Gumamit ng mga kondisyon sa kapaligiran

1.Ang itaas na limitasyon ng nakapaligid na temperatura +40 ℃, ang mas mababang limitasyon -l0 ℃, tandaan: payagan ang pag -iimbak at transportasyon sa -25 ℃

2. Altitude hindi hihigit sa 1000m

3. Relatibong kahalumigmigan: Ang pang -araw -araw na average ay hindi hihigit sa 95%, buwanang average ay hindi hihigit sa 90%

4. Presyon ng singaw ng tubig: Ang pang-araw-araw na average ay hindi hihigit sa 2.2 × 10-3MPa, ang buwanang average ay hindi hihigit sa 1.8 × 10-3MPa

5. Ang nakapalibot na hangin ay dapat na libre mula sa kinakain o sunugin na mga gas, singaw ng tubig at iba pang halatang polusyon.

6. Walang regular at marahas na panginginig ng boses.

Tandaan: Mangyaring kumunsulta sa tagagawa upang malutas ang problema kung hindi ito naaayon sa mga kondisyon sa itaas

Pag -order ng mga tagubilin

● Tanggapin ang OEM & ODM: Oo

● Sertipiko: CE, Mga Ulat sa Pagsubok

● Oras ng paggawa: 7 ~ 12 araw ng pagtatrabaho

● Panahon ng warranty: 12 buwan

● Oras ng paghahatid: 15 araw

● Kapag nag -order ng switch na ito, mangyaring ipahiwatig ang pagtutukoy ng modelo, na -rate na boltahe, na -rate ang kasalukuyang at iba pang mga teknikal na data.

● Kung may mga espesyal na kinakailangan, maaari mong makipag -ayos sa aming upang malutas ang mga ito.
