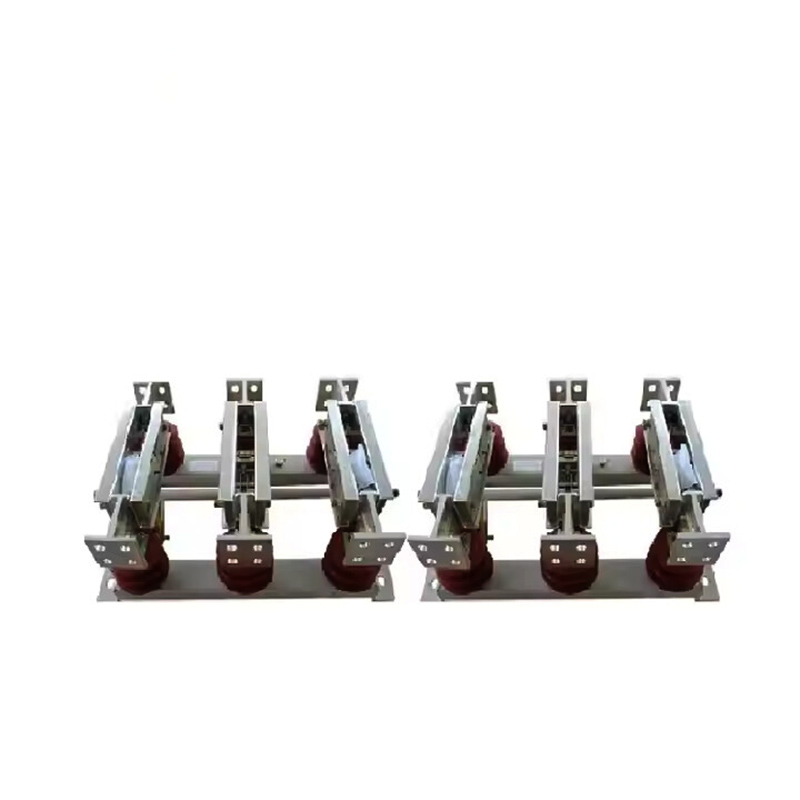

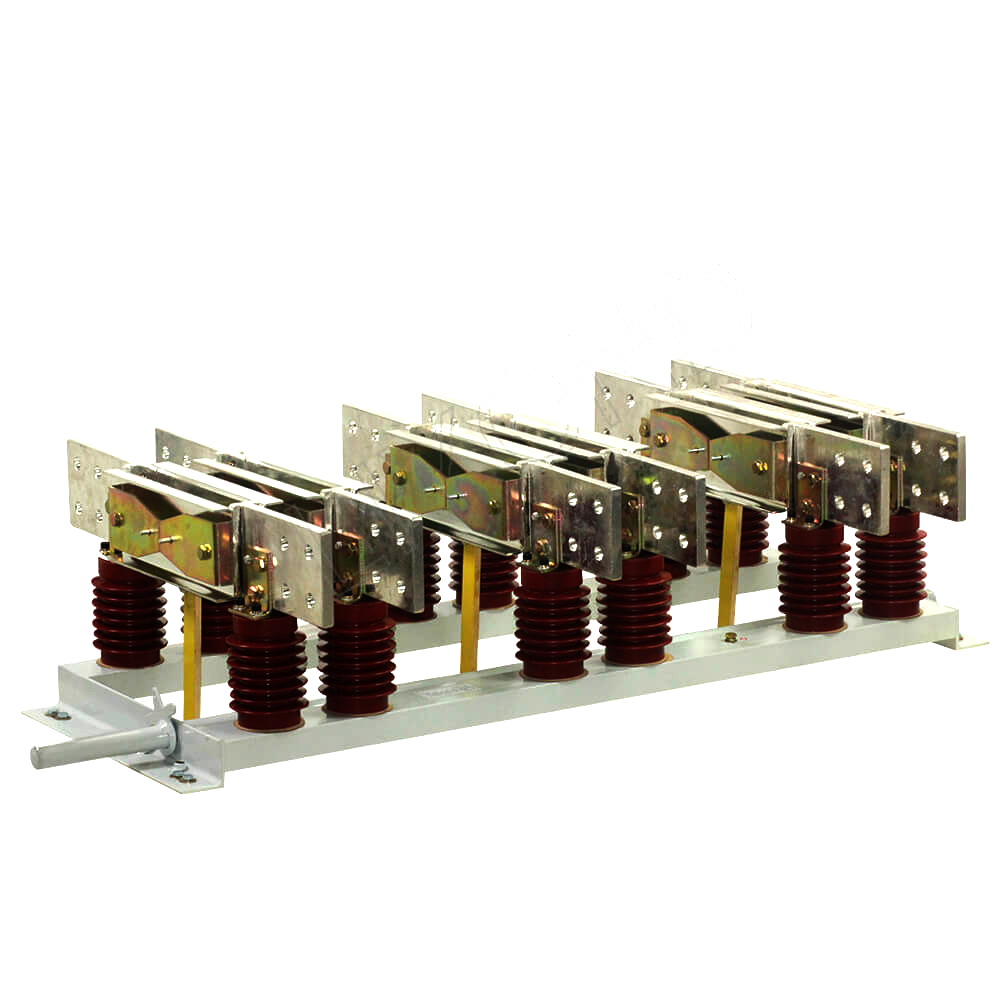

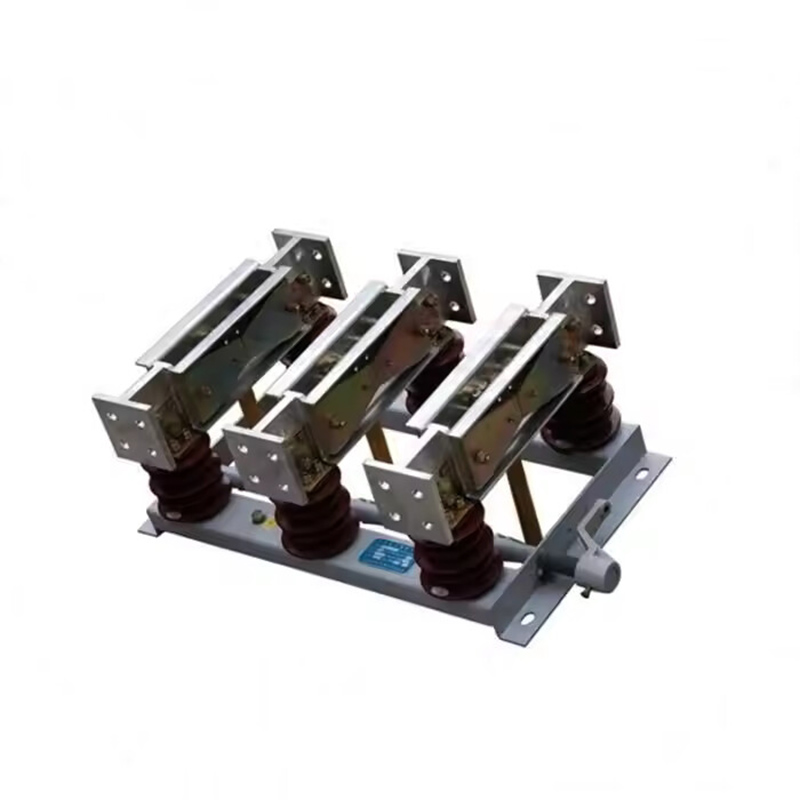

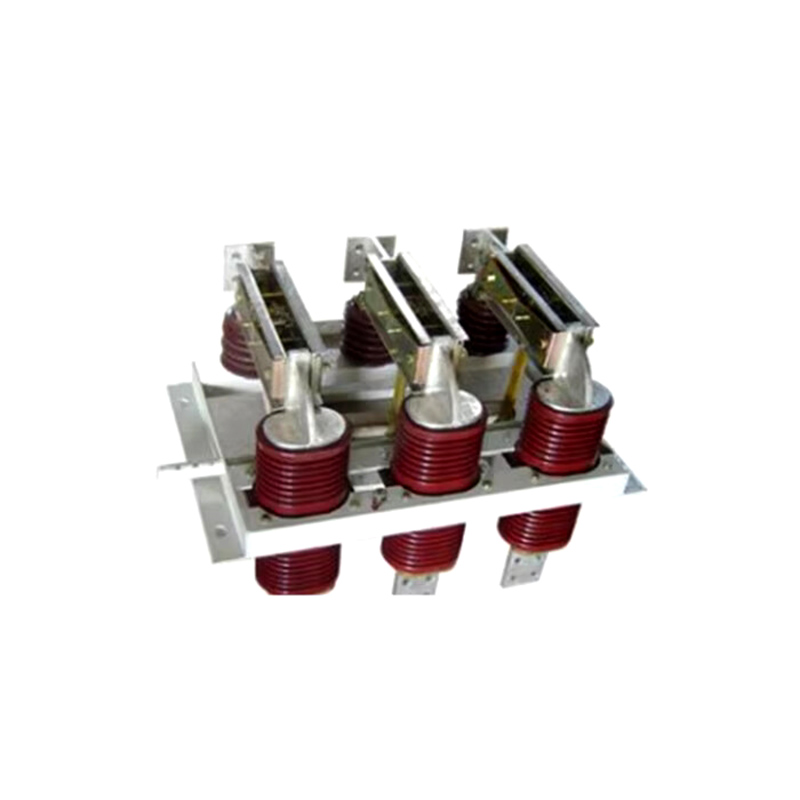

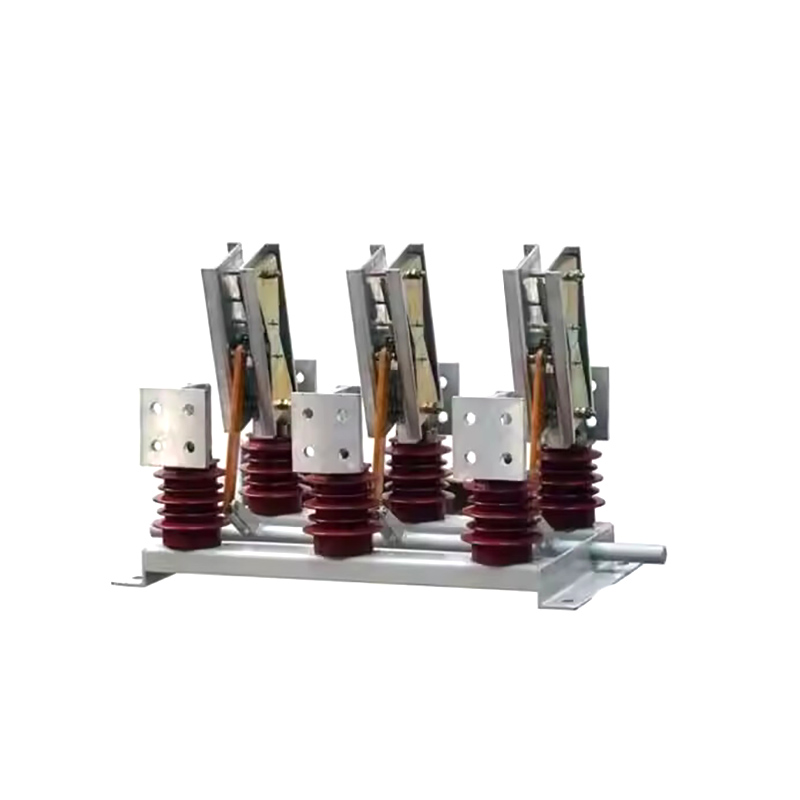

GN22-12 three-phase isolating switch 6300A mataas na kasalukuyang panloob na mataas na boltahe

    Ang serye ng GN22-12 (c) (D) Indoor High-Voltage Disconnector High-boltahe switchgear ay ginagamit sa mga sistema ng kuryente na may rate na boltahe ng 12KV, 50Hz at sa ibaba, upang kumonekta, mag-disconnect o mag-convert ng mga linya sa ilalim ng boltahe ngunit walang pag-load.

Pagtutugma ng mekanismo: Nilagyan ng CS6-1, CS6-2 at iba pang manu-manong mekanismo ng pagpapatakbo, at ang mga mekanismo ng pagpapatakbo ng kuryente ay maaari ring magamit.

   Ang serye ng mga switch na ito ay pinatatakbo ng mekanismo ng manu-manong operating ng CS6-2 o mekanismo ng pagpapatakbo ng kuryente, at maaaring mai-install sa kaliwa o kanang bahagi ng disconnector.

Mga tampok na istruktura

Ang produktong ito ay isang mataas na kasalukuyang paghihiwalay ng switch na may isang three-phase na karaniwang istraktura ng kutsilyo. Pinagtibay nito ang isang mekanikal na pag-lock ng prototype na may dalawang hakbang na pagkilos ng pagsasara at pakikipag-ugnay, pagkamit ng contact-free contact, maliit na lakas ng operating, mataas na presyon ng contact, at mahusay na dinamikong thermal katatagan.

Mga Lugar ng Application:

Switchgear Systems: Ginamit sa metal-enclosed switchgear para sa paghiwalay at pagprotekta sa mga de-koryenteng circuit.

Kagamitan sa pamamahagi ng kuryente: mainam para magamit sa mga pagpapalit ng kuryente, tinitiyak ang ligtas na paghihiwalay ng circuit sa panahon ng pagpapanatili.

Mga halaman ng kuryente: Ginamit sa mga panloob na aplikasyon kung saan kinakailangan ang mataas na boltahe na paghihiwalay para sa ligtas na operasyon at pagpapanatili.

Mga istasyon ng Transformer: Inilapat sa mga pagpapalit ng transpormer para sa ligtas na paghihiwalay ng mga circuit ng transpormer.

Mga nababagong pag -install ng enerhiya: Maaaring magamit sa pag -iimbak ng enerhiya o nababago na mga sistema ng enerhiya tulad ng mga solar at wind farm para sa proteksyon at paghihiwalay sa panahon ng pagpapanatili.

Mga kondisyon sa kapaligiran para magamit

1.Magsasagawa ng temperatura ng hangin: -15 ℃ ~ 40 ℃, araw -araw na average na temperatura ≦ 35 ℃.

2.Altitude ≦ 1000m.

3. Mga Kondisyon ng Paghahanda:

Pang -araw -araw na average na kamag -anak na kahalumigmigan ≦ 95%, pang -araw -araw na average na presyon ng singaw ng tubig ≦ 2.2kpa;

Buwanang average na kamag -anak na kahalumigmigan ≦ 90%, buwanang average na presyon ng singaw ng tubig ≦ 1.8kpa.

4.Earthquake intensity ≦ 8 degree.

5.Pagpapalit nang walang apoy, panganib sa pagsabog, malubhang polusyon, kaagnasan ng kemikal at malubhang panginginig ng boses.

Tandaan: Kung ang mga kondisyon ng paggamit ng produkto ay lumampas sa mga probisyon sa itaas, ang gumagamit ay dapat makipag -ayos at matukoy sa Kumpanya.

Ilarawan ang display

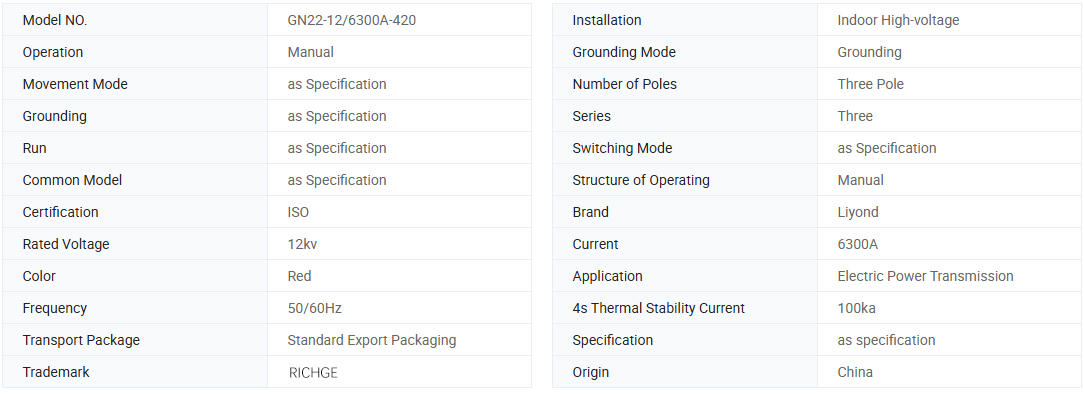

Teknikal na parameter

Modelo.	Na -rate na boltahe	Na -rate na kasalukuyang	4-segundo thermal stability kasalukuyang (epektibong halaga) KA	Dinamikong katatagan ng kasalukuyang (halaga ng rurok) KA
GN22-12 (C) (D)/2000A	12	2000	50	100
Gn22- 12 (c) (d)/2500a	12	2500	50	125
GN22-12 (C) (D)/3150A	12	3150	50	125
Gn22- 12 (c) (d)/4000a	12	4000	50	125
Gn22-12 (c) (d)/5000a	12	5000	100	250
Gn22- 12 (c) (d)/6300a	12	6300	100	250
Gn22- 12 (c) (d)/8000a	12	8000	100	250

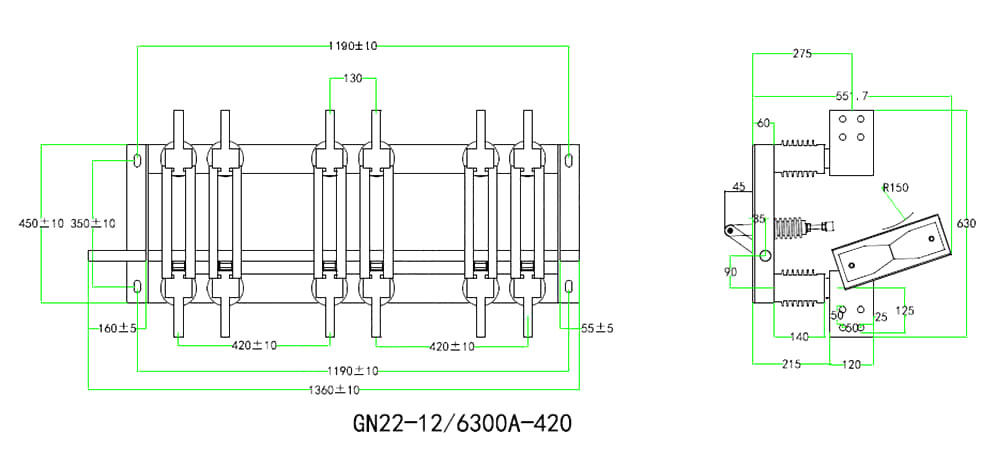

Dimensional na sanggunian sa pagguhit (6300A)
