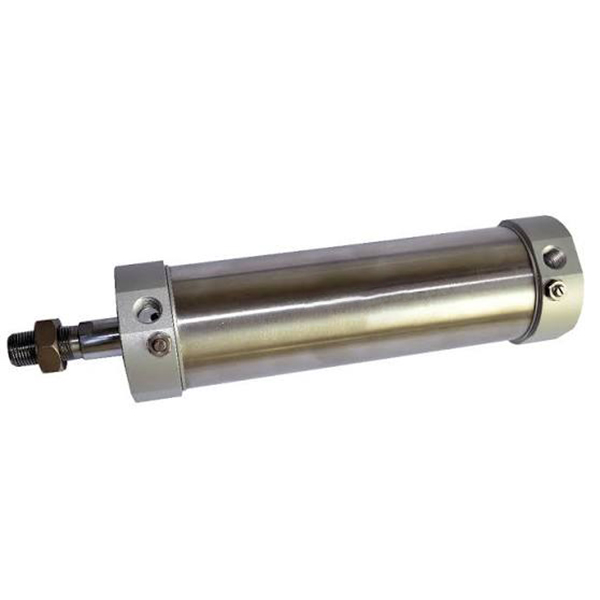

MG Series Hindi kinakalawang na Asero Mini Cylinder | JIS Standard Corrosion-Resistant Pneumatic Cylinder

Brand: SOLH ng Richge Technology

1. Pangkalahatang-ideya ng Produkto at Mga Pangunahing Tampok na Structural

     Ang serye ng SOLH MG ay isang matibay na full stainless steel mini pneumatic cylinder na ginawa alinsunod sa mga pamantayang pang-industriya ng JIS. Sinasaklaw nito ang isang bore range mula φ20 hanggang φ63mm, na nakaposisyon sa pagitan ng matipid na serye ng MA at high-end na serye ng CM2. Nagtatampok ng mahusay na corrosion resistance, vibration resistance at napakatagal na buhay ng serbisyo, naghahatid ito ng pambihirang pagganap sa gastos. Ganap na napagpapalit sa serye ng SMC CM2/CM3, malawak itong inilalapat sa medium at high-standard na mga senaryo ng automation kabilang ang pagkain, pharmaceutical, packaging, electronics, humid at mahinang acid-base na mga working environment.

  1.1 Pamantayan ng JIS at Mataas na Pagbabago

     Mahigpit na ginawa ayon sa karaniwang mga pagtutukoy ng JIS na may pinag-isang mga sukat ng pag-mount at mga pamantayan ng interface. Nakakamit nito ang perpektong dimensional at structural interchangeability sa SMC CM2 at CM3 series cylinders, na sumusuporta sa zero-modification replacement, batch equipment upgrade at standardized automated line matching.

  1.2 Buong Stainless Steel Anti-Corrosion Structure

     Gumagamit ng premium na SUS304 stainless steel cylinder tube at piston rod, na itinugma sa mga high-strength na aluminum alloy na mga takip sa dulo. Ang pinagsama-samang istraktura ng materyal ay nagbibigay ng mahusay na rust-proof, anti-corrosion at pressure-resistant na pagganap, na matatag na umaangkop sa malupit na mga kondisyon sa pagtatrabaho tulad ng mataas na kahalumigmigan, alikabok, mahinang acid at mahinang alkali, na higit na higit sa mga ordinaryong matipid na silindro sa kakayahang umangkop sa kapaligiran.

  1.3 Rivet Rolling Encapsulation Firm Structure

     Gumagamit ng propesyonal na rivet rolling encapsulation na teknolohiya para sa end cover at cylinder tube crimping integration. Ang pangkalahatang istraktura ay masikip at matatag na may malakas na vibration resistance at impact resistance, iniiwasan ang maluwag na koneksyon sa panahon ng pangmatagalang high-frequency na operasyon. Ang naka-streamline na bilog na tuwid na hugis ay nagtatampok ng simpleng istraktura at maginhawang pang-araw-araw na pagpapanatili, na binabawasan ang mga gastos sa pagpapatakbo at pagpapanatili.

  1.4 Diversified Motion at Functional Derivatives

     • MG Double Acting: Dual-end air intake reciprocating motion, ang pinaka-unibersal na uri ng standard para sa conventional linear automation.

     • MSG Single Acting (Push Out): Spring push-out na istraktura, awtomatikong extension pagkatapos ng power failure para sa mga mekanismo ng pag-reset ng kaligtasan.

     • MTG Single Acting (Pull Back): Spring return structure, awtomatikong pagbawi pagkatapos ng power failure para sa mga proteksiyon na sitwasyon sa pagpoposisyon.

     • MGD Double Rod: Dual-end output piston rod, napagtatanto ang kasabay na paggalaw at nadoble ang epektibong stroke para sa tumpak na kasabay na paghahatid.

     • MGC Adjustable Cushion: Double acting na may dual-end adjustable air buffer, epektibong binabawasan ang ingay at epekto para sa high-speed cyclic operation.

     • MGCD Double Rod Cushion: Double rod structure na nilagyan ng adjustable air buffer, pinagsasama ang kasabay na operasyon at high-speed stable na pagganap.

  1.5  Maaasahang Buffer at Low-Friction Sealing System

     Standard na nilagyan ng mataas na kalidad na goma na anti-collision pad para sa pangunahing buffering at pagbabawas ng ingay; Sinusuportahan ng mga na-upgrade na modelo ng MGC/MGCD ang dual-end na manu-manong adjustable na air cushion, perpektong umaangkop sa high-speed at heavy-load na mga kondisyon sa pagtatrabaho. Gumagamit ng espesyal na hugis na bidirectional composite seal na may built-in na oil storage groove, nagtatampok ang cylinder ng napakababang panimulang pressure, stable na walang langis na operasyon at isang buhay ng serbisyo na mahigit 8 milyong cycle.

  1.6  Buong Serye Built-In Magnetic Induction

     Ang buong serye ng MG ay may kasamang built-in na magnetic ring (S code bilang pamantayan, hindi naaalis), tugma sa Airtac CS1-G at SMC M9B series magnetic switch. Sinusuportahan nito ang real-time na tumpak na pagtuklas ng posisyon ng piston at linkage ng signal ng kuryente, na napagtatanto ang awtomatikong pagpoposisyon ng cycle at pagsubaybay ng matalinong kagamitan.

2. Kumpletuhin ang Mga Panuntunan sa Pagpapangalan ng Modelo at Mga Halimbawa ng Order

 1. Karaniwang Istruktura ng Modelo: MG25-100S-CM-FA

 2. Mga Halimbawa ng Standard Order

     • Standard Double Acting Magnetic Model: MG32-75S-CM (32mm bore, 75mm stroke, round tail, built-in na magnetic ring)

     • Adjustable Cushion Double Acting Model: MGC40-100S-CA (40mm bore, 100mm stroke, swing tail, adjustable air cushion)

     • Single Acting Spring Return Model: MTG20-50S-U (20mm bore, 50mm stroke, flat tail, single acting reset)

3. Mga Pangunahing Teknikal na Parameter (Pamantayang Uri)

4. 0.5MPa Theoretical Thrust at Tension Reference Chart (Single Rod)

  4.1 Data ng Pagganap ng Double Acting (MG).

  4.2 Single Acting (MTG Spring Return) Data ng Pagganap

5. Mga Mounting Form at Derivative na Modelo

  5.1 Iba't-ibang Pamamaraan sa Pag-mount ng Universal

     • CM Round Tail: Standard straight mounting, ang pinaka-unibersal na uri para sa conventional fixed linear operation

     • CA Swing Tail: Swingable tail structure, espesyal na inangkop para sa oscillating at flipping mechanical mechanisms

     • U Flat Tail: Flat tail compact na disenyo, na angkop para sa ultra-manipis at makitid na espasyo sa pag-install

     • FA/FB Front/Rear Flange: Front at rear flat flange fixing, stable vertical installation para sa heavy-load positioning

     • LB Foot Bracket: Axial foot base fixing, maginhawang lateral installation at equipment layout

     • SDB Double Ear Bracket: Double hinge structure, flexible swing operation para sa mga espesyal na senaryo ng linkage

  5.2 Core Derivative Series

     • MG Standard Double Acting: Universal magnetic-equipped na modelo para sa pangkalahatang medium-standard na automation

     • MSG/MTG Single Acting: Mga uri ng spring push-out / spring return para sa safety reset at protective positioning

     • MGD Double Rod: Dual-end synchronous na istraktura ng output, pagdodoble ng stroke at pagpapabuti ng katatagan ng operasyon

     • MGC Adjustable Cushion: Na-upgrade na air buffer structure, mas gusto para sa high-speed na madalas na paikot na operasyon

     • MGCD Double Rod Cushion: Pagsasama ng double rod synchronization at adjustable buffering para sa high-precision na high-speed na kagamitan

6. Paghahambing ng Pagpili ng MG vs MA vs CM2

7. 3-Step na Mabilis na Gabay sa Pagpili

     1. Pinili ng Bore: Piliin ang naaangkop na laki ng butas batay sa aktwal na timbang ng pagkarga, magreserba ng higit sa 50% na margin sa kaligtasan. Unahin ang serye ng MG para sa medium-high load at corrosion-resistant working conditions.

     2. Pagpili ng Stroke: Aktwal na working stroke plus 10~20mm safety margin; sundin ang mga karaniwang limitasyon ng stroke: double acting ≤500mm, single acting ≤150mm.

     3. Functional na Configuration: Piliin ang MG para sa karaniwang double acting, MTG para sa single acting spring return, MGC para sa high-speed adjustable cushion demands. Ang buong serye ay pre-equipped na may magnetic rings, compatible sa CS1-G at M9B magnetic switch para sa position detection.

Isang Buod ng Pangungusap

     Binabalanse ng SOLH MG JIS standard stainless steel mini cylinder ang mataas na corrosion resistance, mahabang buhay ng serbisyo at pagganap ng gastos, na may sari-sari na mga opsyon sa paggalaw at pag-mount, na nagsisilbing pinakamainam na mid-range na pneumatic solution para sa food, pharmaceutical, packaging at humid environment automation equipment.
