MGG Series Heavy-Duty Long-Stroke Guide Rod Cylinder | Ultra-High Rigidity Pneumatic Cylinder

Brand: SOLH ng Richge Technology

Pangkalahatang-ideya ng Produkto at Mga Pangunahing Tampok na Structural

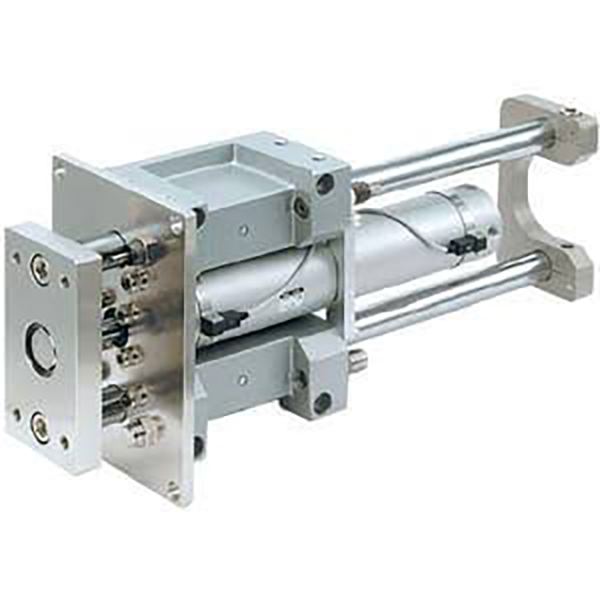

     Ang serye ng SOLH MGG ay isang propesyonal na heavy-duty long-stroke guide rod cylinder na nagtatampok ng round cylinder tube + external dual guide rod structure. Ininhinyero para sa napakataas na tigas, matinding lateral load resistance, stable long-travel operation at high-precision anti-rotation performance, sinasaklaw ng seryeng ito ang mga laki ng bore mula φ20mm hanggang φ100mm, na nag-aalok ng dalawang maaaring i-configure na modelo: MGGM carbon alloy slide bearing type at MGGL high-precision ball bearing type. Espesyal itong idinisenyo para sa long-stroke, heavy-load, high-impact at sira-sira na mga kondisyon sa pagtatrabaho, malawakang inilalapat sa mga automated lifting, translation, stopping at pushing station.

Pangunahing Kalamangan sa Estruktura

• Napakataas na Rigidity na Mabigat na Istruktura: Pag-ampon ng makapal na bilog na cylinder tube at malalaking diameter na panlabas na dual guide rod na may malawak na disenyo ng span, ang serye ng MGG ay naghahatid ng nangunguna sa industriya na pagtutol sa baluktot, pamamaluktot at lateral force. Ang kapasidad ng side load nito ay umaabot ng higit sa 3 beses kaysa sa ordinaryong mga cylinder, na tinitiyak ang zero sagging sa ilalim ng mahabang stroke at zero offset sa ilalim ng mabibigat na load.

• Pang-industriya na Pangmatagalang Pagganap: Sinusuportahan ng buong serye ang maximum na karaniwang stroke na 1300mm, na higit na lumalampas sa mga limitasyon ng stroke ng serye ng MGP at MGQ. Ito ay perpektong umaangkop sa malayuang paghahatid ng materyal, high-travel platform lifting at pinalawig na linear na pagmamaneho na mga sitwasyon.

• Mga Configuration ng Dual Bearing para sa Mga Buong Sitwasyon

￮ MGGM (Slide Bearing): Nilagyan ng carbon alloy sliding bushing, nagtatampok ito ng superyor na lateral load resistance, impact resistance at wear resistance, na nagsisilbing unang pagpipilian para sa heavy-load, maalikabok at may mataas na epekto sa malupit na kondisyon sa pagtatrabaho.

￮ MGGL (Ball Bearing): Pag-ampon ng high-precision linear ball bearings, nakakamit nito ang ultra-low friction, ultra-smooth stroke movement at stable high-frequency cycling, perpekto para sa precision long-stroke positioning at high-speed reciprocating motion.

• Standard Built-In Hydraulic Buffer: Iba sa mga conventional rubber buffer cylinders, ang MGG series ay nilagyan ng dual-end built-in hydraulic buffers bilang standard configuration. Ito ay mahusay na sumisipsip ng napakalaking epekto ng enerhiya na nabuo ng long-stroke at high-speed na paggalaw, inaalis ang ingay ng banggaan at pinoprotektahan ang mga kagamitan at workpiece mula sa pinsala sa epekto.

• Ultra-High Anti-Rotation Precision: Nakakamit ng pambihirang katumpakan ng anti-rotation na ±0.02°~±0.07°, na may mas malalaking sukat ng bore na naghahatid ng mas mataas na katumpakan. Ang modelong φ100mm ay umabot sa pinakamataas na katumpakan na ±0.02°, na ginagarantiyahan ang lubos na matatag at maaasahang paulit-ulit na pagpoposisyon.

• Modular na Low-Maintenance na Disenyo: Ang cylinder body at guide frame ay nagpapatibay ng isang independiyenteng modular na istraktura, na nagbibigay-daan sa hiwalay na pagpapalit ng cylinder tube at mga bahagi ng piston, na lubos na nakakabawas sa mga gastos sa pagpapanatili sa ibang pagkakataon. Sinusuportahan ng multi-directional magnetic switch grooves ang flexible position detection installation.

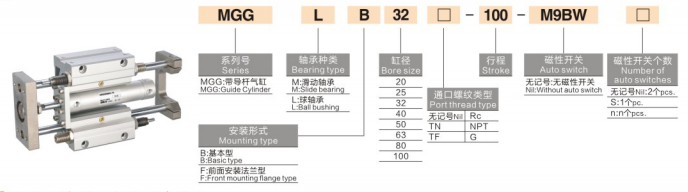

Kumpletuhin ang Mga Panuntunan sa Pagpapangalan ng Modelo

Mga Halimbawa ng Modelo: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

Mga Halimbawa ng Sanggunian sa Standard Order

• MGGM40-300S: 40mm bore, 300mm long stroke, uri ng slide bearing na may built-in na magnet

• MGGL25-200J-30S: 25mm bore, 200mm standard stroke, 30mm adjustable stroke, precision ball bearing type

• MGGM63-400F-XB6: 63mm bore, 400mm stroke, flange mounting, high-temperature na lumalaban sa heavy-duty na silindro

Mga Karaniwang Pangunahing Teknikal na Parameter

(Pamantayang kondisyon ng pagsubok: 20 ℃ normal na temperatura, 0.5MPa rated pressure)

1. Pangkalahatang Mga Parameter ng Pagganap

• Saklaw ng Presyon sa Paggawa: 0.1~1.0MPa; Presyon ng Katibayan: 1.5MPa

• Ambient Temperatura: -10 ℃~60 ℃ (walang yelo na maginoo na kapaligiran); -10℃~150℃ (-XB6 mataas na temperatura na bersyon)

• Bilis ng Operating Piston: 50~1000mm/s, espesyal na na-optimize para sa long-stroke na high-speed na operasyon

• Buffer Mode: Karaniwang dual-end hydraulic buffer na may malakas na impact energy absorption

• Mode ng pagpapadulas: Walang langis na operasyong walang maintenance, na angkop para sa iba't ibang kapaligirang pang-industriya

2. Theoretical Thrust Data (@0.5MPa, Unit: N)

3. Data ng Timbang ng Produkto (100mm Stroke, Unit: kg)

MGGM vs MGGL Core Selection Comparison

Mga Paraan ng Pag-mount at Mga Karaniwang Sitwasyon ng Application

1. Dual Mounting Options

• Pangunahing Uri (B): Pre-reserved screw hole sa ibaba at gilid na ibabaw para sa direktang pag-aayos. Nagtatampok ng simpleng pagpupulong at disassembly, na angkop para sa maginoo na pahalang at patayong layout ng kagamitan.

• Uri ng Flange (F): Front flange mounting structure, espesyal na idinisenyo para sa vertical downward pushing, pulling at suspended load working conditions, tinitiyak ang stable load bearing.

2. Mga Pangunahing Aplikasyon sa Industriya

• Long-Stroke Lifting Platform: Pag-angat ng kagamitan at patayong pagmamaneho sa workbench, na sumusuporta sa maximum na 1300mm ultra-long stroke, pinapanatili ang zero-sag stability sa ilalim ng full-stroke na mabigat na karga.

• Pagsasalin ng Heavy-Duty Conveyor: Pagsasalin ng workpiece, paglilipat ng papag at pagtutulak ng materyal na malayuan; Tinitiyak ng mahusay na anti-eccentric at anti-offset na pagganap ang pare-parehong katumpakan ng operasyon.

• High-Impact Stopping Station: Paghinto ng workpiece ng linya ng produksyon, pagpoposisyon at paglilimita sa epekto; Ang karaniwang hydraulic buffer ay ganap na sumisipsip ng agarang epekto ng kinetic energy upang maprotektahan ang mga kagamitan.

• General Automation Heavy-Duty Driving: Jig lifting, heavy part ejection at eccentric load driving; pinapalitan ang tradisyonal na split cylinder + heavy guide post combinations para pasimplehin ang mechanical structure at pagbutihin ang system stability.

MGG vs MGP vs MGQ Core na Paghahambing ng Pagkakaiba (Gabay sa Pagpipilian ng Key)

Gabay sa Mabilis na Pagpili ng Tatlong Hakbang

1. Pagpili ng Bore Size: Piliin ang laki ng bore ayon sa aktwal na pagkarga ng trabaho. Panatilihin ang theoretical thrust ≥ aktwal na load × 1.5; magreserba ng 80% safety margin para sa long-stroke na mga kondisyon sa pagtatrabaho upang maiwasan ang rod sagging at paglihis ng posisyon.

2. Pagpili ng Uri ng Bearing: Pumili ng MGGM slide bearing para sa heavy-load, dusty at high-impact na mga sitwasyon; piliin ang MGGL ball bearing para sa precision long-stroke positioning at high-frequency cyclic motion.

3. Pinili ng Functional na Configuration

￮ Ultra-long stroke demand: Unahin ang serye ng MGG (max 1300mm stroke, lampas sa kakayahan ng MGP/MGQ)

￮ Pangangailangan sa pagtuklas ng posisyon: I-equip ang S magnet configuration + multi-directional magnetic switch

￮ Mataas na temperatura na kapaligiran: Piliin ang -XB6 na opsyon na lumalaban sa mataas na temperatura (-10 ℃~150 ℃)

Isang Buod ng Pangungusap

     Nagtatampok ang SOLH MGG series heavy-duty long-stroke guide rod cylinder ng maximum rigidity, extreme impact resistance at nangunguna sa industriya na 1300mm long-stroke stability, nilagyan ng standard hydraulic buffer at ultra-high anti-rotation precision, na nagiging pinakamainam na solusyon para sa heavy-load, long-travel at high-impact na automated driving station.
