MXF Series Ultra-Thin High-Rigidity Pneumatic Slide Table

Brand: SOLH ng Richge Technology

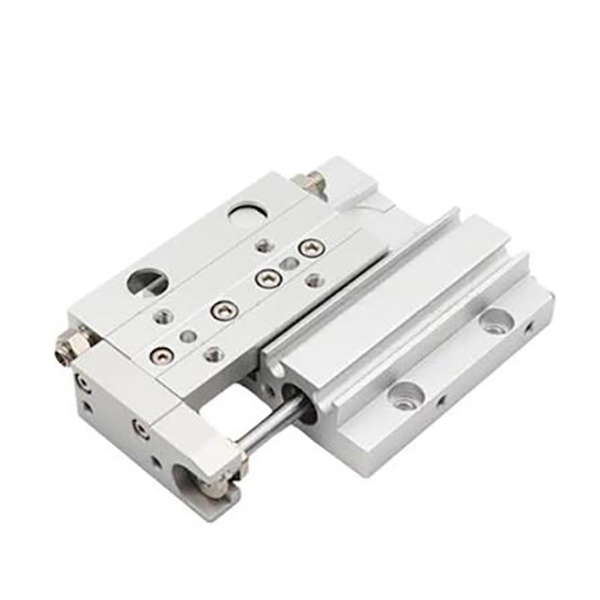

Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH MXF ay isang ultra-thin, high-rigidity, long-stroke pneumatic slide table na idinisenyo para sa height-limited automation equipment. Nagtatampok ng parallel na layout ng cylinder at cross roller guide rail, dual-sided top/bottom mounting structure at medium-load carrying capacity, nakakamit nito ang napakababang taas ng katawan na 40% na mas slim kaysa sa conventional MXS slides ng parehong detalye. Sa stable na medium-precision positioning, smooth long-stroke operation at high-frequency cyclic durability, ito ay nagsisilbing core mainstream na low-profile slide solution para sa precision material handling, assembly at station switching sa compact automated system.

Core Positioning at Structural Features

     -- Dual-Acting Driving Structure: Gumagamit ng stable na double-acting na operasyon na may mga sukat ng bore mula φ8 hanggang φ20mm, na nagbibigay ng maaasahang output ng medium load na 20~180N, perpektong tumutugma sa mga senaryo sa paghawak ng katumpakan ng medium-duty.

     -- Parallel Cylinder at Cross Roller Guide Design: Ang guide rail at cylinder ay nakaayos nang magkatulad, na naghihiwalay sa load bearing mula sa piston rod sealing movement. Ang istrakturang ito ay naghahatid ng mataas na tigas, mababang friction, zero-gap na operasyon at sobrang makinis na linear na paggalaw.

     -- Napakanipis na Low-Profile na Katawan: Ang taas ng katawan ay 16~27mm lamang, 40% na mas mababa kaysa sa mga katumbas na modelo ng MXS. Ito ang pinakamainam na pagpipilian para sa napakababang clearance at lubos na compact na layout ng kagamitan.

     --Maaasahang Medium Precision Performance: Tinitiyak ang 0.03mm running parallelism, 0.05mm verticality at ±0.02mm repeat positioning accuracy, ganap na nakakatugon sa standard medium-precision automation positioning na kinakailangan.

     -- Dual-Sided High-Precision Mounting: Nilagyan ng mga butas sa itaas hanggang sa mga butas sa ibaba, kasama ang mga butas ng pin sa pagpoposisyon ng katumpakan. Sinusuportahan ang positibo at baligtad na pag-install, na ginagarantiyahan ang mataas na pag-uulit na katumpakan ng pag-mount pagkatapos ng pag-disassembly at muling pagsasama.

     -- Flexible na Pag-install ng Piping at Sensor: Tugma sa transverse at axial bidirectional piping. Built-in na magnetic ring na may nakatagong slider groove na disenyo para sa pag-install ng magnetic switch, na nakakatipid ng espasyo sa pag-install nang walang structural interference.

     -- Adjustable Stroke at Multi-Buffer Options: Mga karaniwang polyurethane buffer sa magkabilang dulo para sa stable cushioning. Nagtatampok ng 5mm adjustable stroke per end (10mm total standard trimming range), na may opsyonal na X11 na detalye para sa 15mm ultra-long fine adjustment at opsyonal na hydraulic buffer para sa high-frequency impact scenario.

Kumpletuhin ang Model Coding Rule

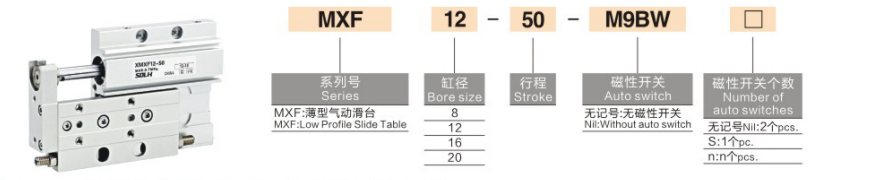

   1. Halimbawa ng Modelo: MXF12-50-M9BW

   2. Mga Halimbawa ng Sanggunian sa Standard Order

     -- MXF8-20: Karaniwang modelo na walang switch, 8mm bore, 20mm stroke, double acting

     -- MXF20-100-2M9B: 20mm bore, 100mm long stroke, dalawahang magnetic switch para sa bidirectional na pagsubaybay sa posisyon

     -- MXF16-75-X11: 16mm bore, 75mm stroke, 15mm extended stroke adjustment

Mga Pangunahing Teknikal na Detalye (@0.5MPa, Double Acting)

Pangunahing Pagganap at Mga Bentahe ng Produkto

     -- Ultra-Thin Compact Structure para sa Extreme Space Saving: Sa napakababang taas ng katawan na 16~27mm, 40% na mas slim kaysa sa serye ng MXS, perpektong umaangkop ito sa napakababang clearance na kagamitan at mga siksik na modular na senaryo ng layout kung saan hindi mai-install ang mga kumbensyonal na slide.

     -- Mataas na Rigidity at Matatag na Long-Stroke na Operasyon: Ang cross roller guide na ipinares sa pinagsamang monolitikong katawan ay nag-aalis ng mga puwang sa pagtakbo at pagpapapangit. Pinapanatili nito ang jitter-free stable na operasyon sa ilalim ng maximum na 100mm na haba ng stroke at mga kondisyon ng high-frequency na pagbibisikleta.

     -- Dual-Sided Mounting na may Malakas na Pagbagay: Sinusuportahan ang top through-hole fixing at bottom tapped hole installation, compatible sa positive at reverse mounting. Nilagyan ng precision positioning pin hole para matiyak ang mataas na repeat accuracy pagkatapos ng paulit-ulit na disassembly at assembly.

     -- Flexible Adjustable Stroke at Multi-Station Adaptation: Karaniwang 5mm fine adjustment bawat dulo (10mm kabuuang hanay ng trimming). Ang opsyonal na detalye ng X11 ay nagbibigay ng 15mm extended stroke adjustment, nakakatugon sa tumpak na stroke calibration na kinakailangan para sa multi-station automated na proseso.

     -- Oil-Free at Mahabang Buhay ng Serbisyo na may Mababang Pagpapanatili: Gumagamit ng low-friction sealing at walang langis na disenyo ng pagpapatakbo, na may buhay ng serbisyo na higit sa 5 milyong mga cycle. Naaangkop ito sa parehong malinis na pang-industriya na kapaligiran at maginoo na automated na mga linya ng produksyon na may kaunting pang-araw-araw na pangangailangan sa pagpapanatili.

Mga Paraan ng Pag-mount at Mga Karaniwang Sitwasyon ng Application

   1. Mga Paraan ng Dual Mounting

     -- Nangungunang Pag-mount: Naayos sa pamamagitan ng tuktok sa pamamagitan ng mga butas na may kaayusan sa itaas na pagkarga. Itinugma sa mga pin sa pagpoposisyon para sa mataas na katumpakan na pagpoposisyon at stable na load bearing.

     -- Bottom Mounting: Naayos sa pamamagitan ng mga butas na naka-tap sa ibaba para sa direktang pag-install sa ibabaw ng kagamitan. Nagtatampok ng matatag na pagpupulong at perpekto para sa mga reverse mounting application.

   2.Typical Industrial Applications

     -- 3C Electronics Industry: Paglalamina ng screen, paghawak ng module, paglipat ng PCB board, paglipat ng istasyon ng pagtuklas at pagpoposisyon ng katumpakan ng electronic component.

     -- Precision Assembly Automation: Small part pressing, terminal assembly, screw locking fixture driving at lightweight tooling cyclic operation.

     -- Makinarya sa Packaging: Material pushing, cutting tool driving, label laminating at short-distance material conveying.

     -- Pangkalahatang Automation Equipment: Pag-slide ng katawan ng pinto ng kagamitan, paglipat ng istasyon ng linya ng produksyon at medium-load na high-frequency na cyclic linear na pagmamaneho.

MXF vs MXH vs MXS | Paghahambing ng Low-Profile at Compact na Slide Table

Gabay sa Mabilis na Pagpili ng Tatlong Hakbang

   1. Pagpili ng Sukat ng Bore ayon sa Pagkarga: Itugma ang diameter ng bore ayon sa bigat ng workpiece: φ8 ≤ 2kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. Magreserba ng hindi bababa sa 50% load margin upang matiyak ang matatag na pangmatagalang operasyon.

   2. Pagkumpirma ng Stroke: Ang karaniwang stroke ay mula 10mm hanggang 100mm. Mas gusto ang MXF series para sa long-stroke na mga sitwasyon (≥50mm); piliin ang MXH series para sa short-stroke at high-frequency cycling na kondisyon sa pagtatrabaho.

   3. Pagtutugma ng Configuration:
     --  Pagtuklas ng Posisyon: Nilagyan ng dalawahang M9B magnetic switch para sa tumpak na pagsubaybay sa posisyon ng bidirectional stroke.

     -- Stroke Fine Adjustment: Pumili ng karaniwang -X10 (5mm trimming) para sa regular na paggamit; piliin ang -X11 (15mm extended trimming) para sa multi-stroke na tumpak na pagkakalibrate.

     --  Pag-optimize ng Buffering: Magpatibay ng mga karaniwang polyurethane buffer para sa kumbensyonal na operasyon; mag-upgrade sa mga hydraulic buffer para sa high-frequency na epekto at mga senaryo sa pagbabawas ng ingay.

Isang Buod ng Pangungusap

     Nagtatampok ang SOLH MXF series na ultra-thin high-rigidity pneumatic slide table ng 40% na mas mababang taas ng katawan kaysa MXS, cross roller high-rigidity guide, dual-sided mounting at long-stroke medium-load stability, na nagsisilbing high cost-performance core solution para sa height-limited compact automation at medium-precision high-frequency handling.
