CY1 Series Magnetic Coupling Rodless Cylinder | Classic Economic Base Model

Brand: SOLH ng Richge Technology

CY1S
CY1L

Pangkalahatang-ideya ng Produkto

     Ang serye ng SOLH CY1 ay isang klasiko at matipid na magnetic coupling rodless cylinder, na nagsisilbing foundational predecessor ng upgraded na serye ng CY3. Gumagamit ito ng non-contact magnetic synchronous driving structure, kung saan ang panloob na piston at panlabas na slide table ay gumagalaw nang sabay-sabay sa pamamagitan ng malakas na magnetic force. Nagtatampok ng ganap na nakapaloob na zero-leakage na operasyon, compact na istraktura at cost-effective na pagganap, ito ay nakatuon sa light-to-medium load at medium-long stroke linear driving applications. May bore range mula φ6 hanggang φ63mm, isang standard stroke hanggang 1000mm at isang maximum na extended stroke na 1500mm, sinasaklaw ng seryeng ito ang sari-saring mga modelo ng paggabay upang matugunan ang mga pangangailangan sa maraming sitwasyon, na ginagawa itong mas piniling budget-friendly na clean-grade rodless actuator para sa mga pangkalahatang automated na linya ng produksyon.

Core Positioning at Structural Features

• Magnetic Coupling Drive at Clean Zero-Leakage Performance: Ang mga built-in na high-strength na permanenteng magnet sa piston at slide table ay napagtanto ang non-mechanical synchronous transmission. Ang ganap na nakapaloob na cylinder barrel ay nag-aalis ng pagtagas ng hangin at paglabas ng alikabok, ganap na umaangkop sa mahigpit na malinis na kapaligiran sa pagtatrabaho sa mga industriya ng electronics, medikal na kagamitan at pagproseso ng pagkain.

• Klasikong Base Structure at Mataas na Gastos na Pagganap: Pag-ampon ng isang minimalist na mekanikal na istraktura na may mas kaunting mga bahagi, ang serye ng CY1 ay epektibong binabawasan ang mga gastos sa pagmamanupaktura at nag-aalok ng mas mataas na competitiveness sa gastos kaysa sa na-upgrade na serye ng CY3. Ang pangunahing modelo ng CY1B ay walang pinagsamang mounting surface at nangangailangan ng dual-end support bracket para sa pag-install. Nilagyan ng basic wear-resistant ring at dustproof ring configuration, nagtatampok ito ng pinakamababang working pressure na 0.18MPa, na may bahagyang mas maiksing buhay ng serbisyo ngunit ganap na may kakayahan para sa mga karaniwang kondisyon sa pagtatrabaho.

• Iba't-ibang Derivative Models para sa Buong Saklaw: Ang kumpletong lineup ng produkto ay sumasaklaw sa maraming uri ng paggabay upang tumugma sa iba't ibang katumpakan at mga hinihingi sa pagkarga:

• CY1B: Basic na uri na walang gumagabay na istraktura at mounting surface, na nangangailangan ng panlabas na guide rail at dual-end bracket.

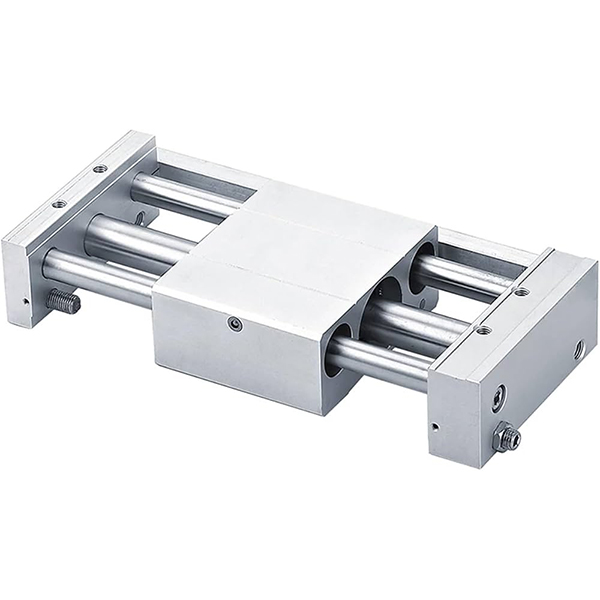

• CY1S: Uri ng slide guide na may built-in na sliding bearing, na sumusuporta sa light-load na operasyon nang walang mga panlabas na gabay.

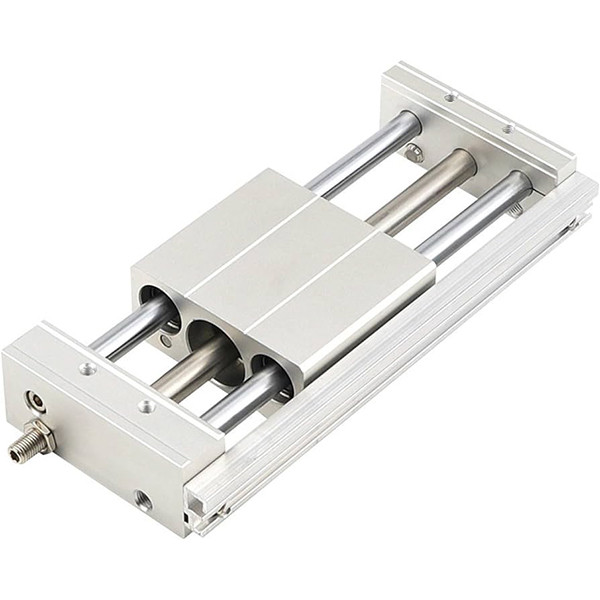

• CY1L: Ball bearing guide type na may ultra-smooth sliding at pinahusay na load capacity para sa stable na high-frequency na paggalaw.

• CY1H: High-precision na uri ng paggabay na may mahusay na repeat positioning accuracy para sa precision transfer scenario.

• CY1F: Low-profile thin type na may 29% na bawas sa kabuuang taas, perpektong akma para sa mga ultra-compact na espasyo sa pag-install ng kagamitan.


• Karaniwang Buffer at Opsyonal na High-Speed ​​Configuration: Ang mga karaniwang dual-end na rubber buffer ay epektibong sumisipsip ng epekto sa pagpapatakbo at nakakabawas ng ingay sa pagtakbo. Ang opsyonal na panlabas na hydraulic buffer ay sumusuporta sa stable na operasyon sa maximum na bilis na 500mm/s para sa medium-high speed cyclic working conditions.

• Malawak na Compatibility ng Magnetic Switch: Ang mga nakareserbang unibersal na switch grooves sa cylinder body ay katugma sa D-M9 series at D-A9 series magnetic switch, na nagpapahintulot sa arbitrary na pag-install ng posisyon at flexible na stroke signal feedback.

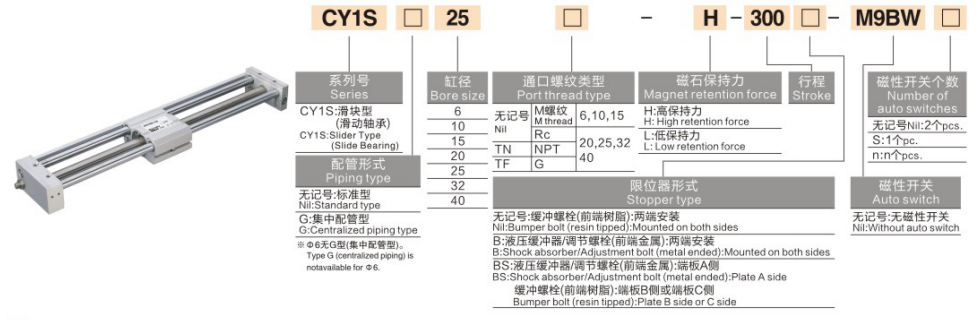

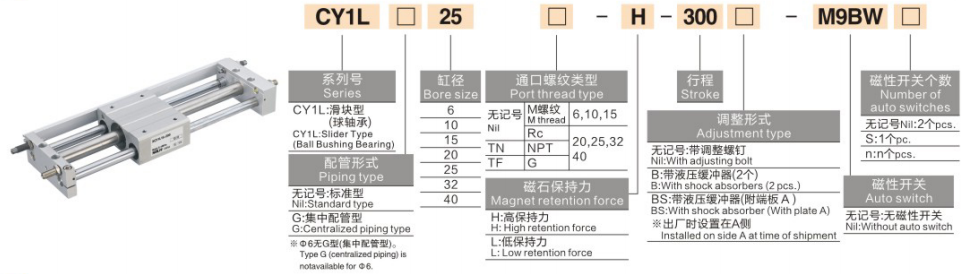

Kumpletuhin ang Model Coding Rule

Mga Halimbawa ng Modelo: CY1B20-500 | CY1S40-800-M9PL

Mga Halimbawa ng Sanggunian sa Standard Order

• CY1B20-500: 20mm bore, 500mm stroke, pangunahing uri na walang magnetic switch

• CY1S40-800-M9PL: 40mm bore, 800mm stroke, uri ng slide guide na may magnetic position switch

Mga Pangunahing Detalye ng Teknikal (20℃ Karaniwang Kundisyon)

1. Pangunahing Pangkalahatang Pagtutukoy

• Mode ng Operasyon: Double-acting magnetic coupling non-contact synchronous transmission

• Working Fluid: Naka-compress na hangin (pamantayan sa operasyon na walang langis)

• Ambient Temperatura: 5~60 ℃ (walang nagyeyelong kapaligiran sa pagtatrabaho)

• Saklaw ng Presyon sa Paggawa: 0.18~0.7MPa; Presyon ng Katibayan: 1.05MPa

• Standard Operating Speed: 50~500mm/s

• Buffer Mode: Karaniwang dual-end rubber buffer; opsyonal na panlabas na hydraulic buffer para sa high-speed na mga sitwasyon

• Magnetic Holding Force: 49~2450N (unti-unting tumataas sa laki ng bore)

2. Chart ng Parameter ng Pangunahing Pagganap (@0.5MPa)

Pangunahing Configuration at Mga Alituntunin sa Pagpili

1. Pagpili ng Bore Size sa pamamagitan ng Load & Thrust

• φ6~φ15 (Micro Light Duty): Angkop para sa mga load na ≤2.5kg, na nakatuon sa short-stroke precision component transfer sa miniature electronic precision equipment.

• φ20~φ32 (Pangkalahatang Banayad na Tungkulin): Itinugma sa 4~10kg na magaan na karga, mainam para sa kumbensyonal na long-stroke na pagtulak at paghila na mga operasyon (≤1000mm) sa pangkalahatang mga automated na linya ng produksyon.

• φ40~φ63 (Katamtamang Tungkulin): Naaangkop para sa 16~40kg medium load scenario, perpektong inangkop sa long-stroke handling at high-frequency cyclic working conditions sa packaging at logistics automation equipment.

2. Pagpili ng Modelo at Paggabay sa System

• Pangunahing Uri ng CY1B: Ang pinaka-cost-effective na modelo na walang built-in na istrukturang gumagabay. Ang panlabas na linear guide rails ay sapilitan, na angkop para sa mga proyektong sensitibo sa badyet at kagamitan na may nakareserbang mga istrukturang gumagabay.

• Uri ng Gabay sa Slide ng CY1S: Nilagyan ng built-in na sliding bearing guide, na hindi nangangailangan ng mga panlabas na pantulong na gabay para sa magaan na pagkarga (≤10kg), na nagtatampok ng simpleng pag-install at malawak na pagiging pangkalahatan.

• Uri ng CY1L Ball Bearing Guide: Nag-a-adopt ng high-precision ball bearing structure na may ultra-low sliding resistance at pinahabang buhay ng serbisyo, espesyal na idinisenyo para sa high-speed at high-frequency cyclic na kondisyon sa pagtatrabaho.

• Uri ng High-Precision ng CY1H: Na-configure gamit ang precision linear guiding mechanism, na nakakamit ng repeat positioning accuracy hanggang ±0.02mm, na naaangkop para sa high-precision positioning at micro-distance transfer scenario.

• Uri ng Low-Profile ng CY1F: Na-optimize na manipis na istraktura na may 29% na binawasan ang pangkalahatang taas, nilulutas ang problema ng limitadong puwang sa pag-install ng patayo para sa mga compact na awtomatikong kagamitan.

3. Pagpili ng Environment at Functional na Configuration

• Malinis na Kapaligiran Adaptation: Zero-leakage at dust-free non-contact magnetic transmission na disenyo ay nakakatugon sa mga pamantayan sa kalinisan sa produksyon; Mas gusto ang mga modelong CY1S at CY1L para sa pangmatagalang operasyon ng malinis na silid.

• High-Speed ​​Working Condition Upgrade: Nilagyan ng mga panlabas na hydraulic buffer upang maalis ang epekto sa dulo, na matatag na sumusuporta sa patuloy na bilis ng operasyon hanggang sa 500mm/s.

• Precision Posisyon Feedback: Itugma sa mga D-M9 series o D-A9 series na magnetic switch para magkaroon ng multi-point stroke positioning at real-time na output ng signal.

Mga Karaniwang Pang-industriya na Sitwasyon sa Aplikasyon

• Paglilipat ng Materyal sa Malinis na Kwarto: Ang istraktura ng zero-pollution na magnetic coupling ay malawakang ginagamit para sa malayuang paghawak ng materyal sa mga semiconductor at LCD na walang alikabok na mga workshop, pag-iwas sa pangalawang kontaminasyon ng malinis na kapaligiran sa pagtatrabaho.

• Packaging Line Workpiece Displacement: Ang mataas na cost-performance na disenyo ay umaangkop sa long-stroke na pagtulak at paghila ng magaan at medium-duty na workpiece sa food at pharmaceutical packaging equipment, na may mababang failure rate at simpleng araw-araw na maintenance.

• Kontrol sa Pinto ng Automated Equipment: Ang rodless compact na istraktura ay nakakatipid ng panlabas na espasyo sa pag-install, na angkop para sa mahabang stroke na pagbubukas at pagsasara ng pagmamaneho ng mga kagamitan na proteksiyon na mga pinto at mga kalasag sa alikabok.

• Long-Stroke Assembly Line Positioning: Nakikipagtulungan sa pagtutugma ng mga module ng paggabay upang makamit ang matatag na precision positioning sa loob ng 1~1.5m ultra-long stroke, nakakatugon sa tuluy-tuloy na cyclic positioning na hinihingi ng mga linya ng produksyon.

• Pang-ekonomiyang Alternatibong Solusyon: Isang mainam na pamalit sa cost-down para sa mataas na presyo na serye ng CY3 sa mga proyektong automation na limitado sa badyet, na ganap na nakakatugon sa mga pangunahing kinakailangan sa long-stroke linear na pagmamaneho.

CY1 vs CY3 Series Core Performance Comparison

Gabay sa Mabilis na Pagpili ng Tatlong Hakbang

1. Pagkumpirma ng Sukat ng Bore: Kalkulahin ang kinakailangang thrust batay sa bigat ng load na may safety factor ≥2. Mga inirerekomendang tuntunin: ≤2.5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Pagkumpirma ng Uri ng Modelo: Piliin ang CY1B para sa napakababang badyet; CY1S para sa light-load guide-free installation; CY1L para sa high-speed high-frequency na operasyon; CY1H para sa high-precision positioning demands.

3. Pagkumpirma sa Pagtutukoy ng Stroke: Pumili ng karaniwang 50~1000mm stroke para sa maginoo na paggamit; opsyonal na extended stroke hanggang 1500mm para sa medium-long distance driving demands.

Isang Buod ng Pangungusap

     Ang SOLH CY1 series classic magnetic coupling rodless cylinder ay isang economic zero-leakage clean actuator na may sari-sari na mga modelo ng paggabay, na nagsisilbing budget-friendly na basic long-stroke linear driving solution para sa light-medium load general automation at clean room equipment.
